Ogrevalni radiatorji: dimenzije in toplotna moč

Velikost grelnega radiatorja je eden od osnovnih parametrov, ki določa učinkovitost te naprave. Zato je pri izbiri baterij za vgradnjo v stanovanje ali hišo potrebno pozornost posvetiti ne le materialu, iz katerega so izdelani, temveč tudi njihovim dimenzijam.

V našem članku bomo obravnavali najpomembnejše vidike te izbire in analizirali odvisnost velikosti radiatorja in njegovo toplotno učinkovitost.

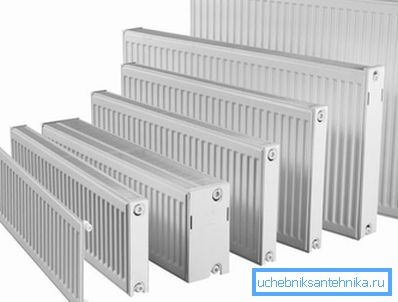

Grelne naprave se lahko razlikujejo po velikosti in zmogljivosti.

Opis izdelka

Konfiguracija baterije

Sekcijski ogrevalni radiatorji

Dimenzije radiatorjev so neposredno odvisne od njihove zasnove. In čeprav je splošna shema akumulatorja naprave skoraj vedno enaka, so razlike še vedno prisotne.

V skladu s tem parametrom se razlikujejo takšne skupine proizvodov:

  • Sekcija. Najpogostejši tip ogrevalnih naprav. Zasnova je sestavljena iz več ločenih modulov, ki jih je mogoče med seboj povezati v poljubnem številu.

Bodite pozorni! Priročnik z navodili za presek radiatorjev pogosto vsebuje značilnosti (prenos toplote, masa) ne celotnega izdelka, temveč ločenega odseka. Ta pristop močno olajša vse toplotne izračune.

  • Tubular. Zunaj so precej podobni presečnim, vendar imajo popolno strukturo. Čebulice takšnih radiatorjev so predstavljene s kovinskimi cevmi, znotraj katerih kroži vroča voda ali drugo hladilno sredstvo. Za njih je značilna precej visoka cena, hkrati pa so najučinkovitejše naprave za ogrevanje.
  • Panel. Predstavlja več cevi s hladilno tekočino, zaprto v kovinsko ohišje. Ponavadi imajo kompaktne dimenzije, da bi olajšali njihovo namestitev v majhne tipične apartmaje.

Treba je opozoriti, da konfiguracija v veliki meri določa material, ki se uporablja za proizvodnjo. Torej, sekcijski modeli so izdelani iz litega železa ali aluminija, večina panelnih naprav pa uporablja jeklo. Kot pri cevnih radiatorjih so lahko tudi jekleni, vendar se bakreni modeli štejejo za najbolj produktivne med strokovnjaki.

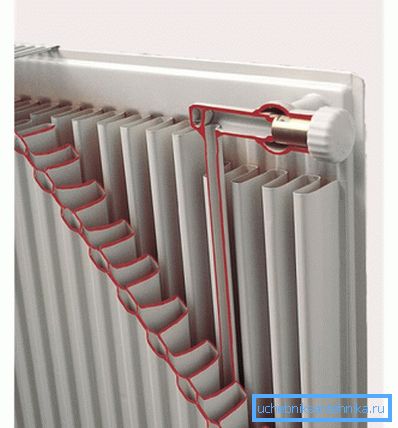

Struktura tipa plošče

Mere glavnih sort

Kot smo že omenili, velikost grelne naprave določa, koliko toplote prenaša v zrak v prostoru. Vendar pa večina proizvajalcev proizvaja izdelke v različnih dimenzijah: praviloma v standardni, kompaktni (nizki) in povečani različici. Ta raznolikost vam omogoča, da izberete baterijo za posebne zahteve tako glede toplote kot lokacije.

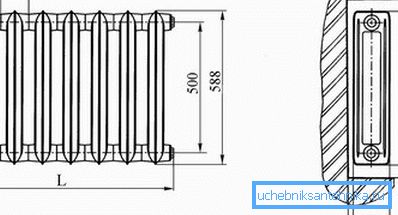

Risba standardnega litičnega železa z merami

Bodite pozorni! Značilnosti točke pritrditve določajo določene omejitve glede največje velikosti uporabljene konstrukcije, o tem pa bomo govorili v delu, ki je namenjen namestitvi naprave ročno.

Spodaj je tabela, ki jo lahko uporabite za določitev velikosti večine uporabljenih vrst radiatorjev:

Material Parameter Standardni modeli, mm Nizki modeli, mm Visoki modeli, mm
Litoželezni (presek) Višina 588 388 660 - 955
Globina 140 140 140
Velikost odseka 93-95 93-95 93-95
Jeklo (plošča) Višina 600 150 - 500 750 - 1200
Globina 70-150 70-150 70-150
Širina panela 400-3000 400-3000 400-3000
Aluminij (presek) Višina 580 200 - 400 700
Globina 75 -100 75-180 80 -100
Velikost odseka 80 40 80
Jeklo + aluminij (modeli bimetalnih presekov) Višina 550-580 300 - 500 do 900
Globina 75 -100 95 95
Velikost odseka 80 80 80

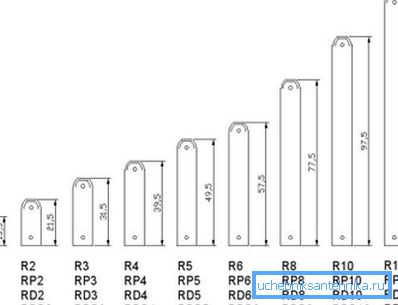

Modelne jeklene plošče (velikosti v cm)

Bodite pozorni! Ta tabela prikazuje povprečene parametre. Velikost grelnih radiatorjev različnih proizvajalcev se lahko precej razlikuje, kajti če je za vas kritično, da se ujemajo dimenzije z milimetrom, morate vnaprej preučiti značilnosti določenega modela in bolje izmeriti izbrano kopijo z merilnim trakom.

Priporočila za namestitev

Izračun toplotne moči

Če analiziramo podatke od proizvajalca, potem postane očitno, da naprave v različnih velikostih oddajajo različne količine toplote v prostor. Iz tega razloga morate računati število delov ali ogrevalnih plošč samo po tem, ko ste izbrali model za namestitev.

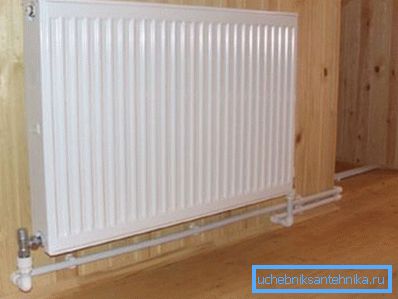

Fotografija vgrajenega modela jekla

Izračun je precej preprost:

  • Ogrevanje 1 kubični meter bivalnega prostora zahteva 41 vatov energije. Zato se bo zahtevana zmogljivost baterije povečala sorazmerno velikosti prostora.
  • Tako bo prostornina prostora 5 x 5 x 3 m 75 m3.
  • Za ogrevanje potrebujemo 3075 vatov.

Izvedite izračun za najpogosteje uporabljene vrste radiatorjev:

  • Ogrevalni grelniki prašičev s povprečno toplotno disipacijo 120 W / odsek - 26 sekcij.

Bodite pozorni! Imamo delno številko - 25,6 - zato smo zaokrožili.

  • Jekleni radiatorji (140 W) - 22 odsekov.
  • Aluminijski ogrevalni radiatorji (180 W) - 17 delov.
  • Bimetalni radiatorji (200) - 14 sekcij.

Seveda, če uporabljamo naprave z višjo višino, bo njihova toplotna moč bistveno višja. V skladu s tem se bo število oddelkov, potrebnih za ogrevanje prostorov, zmanjšalo.

Pravilna namestitev

Baterija toplotna izguba

Poleg dejanske učinkovitosti prenosa toplote je velikost grelnega radiatorja, ki ga kupimo za našo hišo, odvisna tudi od tega, kje bomo namestili.

  • Torej, za vgradnjo vzdolž sten in pod oknih z višino 90 cm ali tako, so običajno kupili standardne baterije. V sekcijskih napravah širino prilagodimo z dodajanjem robov, najprej smo izbirali ploščo in cevaste izdelke glede na dimenzije, ki jih potrebujemo.
  • Visoke sorte se lahko uporabljajo na ohlapnih stenah. Za njih je značilno povečano odvajanje toplote, zato so običajno nameščene v velikih prostorih s presežkom odprtega prostora.
  • Uporaba kompaktnih radiatorjev z nizkim profilom bo upravičena v hodnikih in hodnikih ter v hišah z velikimi odprtinami za okna.

Glede posebnih številk morate upoštevati naslednje omejitve:

  • Za zagotovitev neoviranega vnašanja hladnega zraka v radiator za ogrevanje se naprava ne sme montirati blizu tal. Najmanjša razdalja je približno 60 mm, optimalna pa je - 100-150 mm.
  • Enako velja za razdaljo od zgornjega roba baterije do okenske police. Da bi vroč zrak prosto prosto prodrl v prostor, mora biti razdalja med temi elementi najmanj 100 mm.

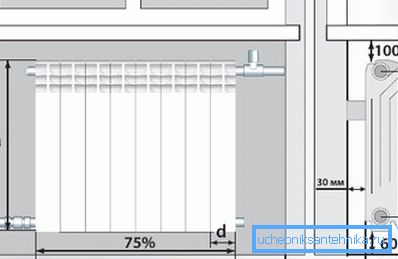

Pravilno namestitvena shema

Bodite pozorni! Če uporabljate dimenzijski model, potem morate v okenski polici narediti luknje za sproščanje toplega zraka, ki jih okrasite s posebnimi mrežami. Mimogrede, namestitev takih rešetk lahko delno reši problem nastanka kondenzata na očalih zaradi ogrevanja.

  • Zaželeno je izbrati širino radiatorja, tako da pokriva skoraj celotno odprtino okna (vsaj 75 - 80% razdalje od naklona do naklona). V tem primeru ima naprava dovolj moči, da oblikuje tako imenovano termično zaveso, ki preprečuje nastanek osnutkov.

Zaključek

Če izberete velikost radiatorjev za ogrevanje, morate najprej opozoriti na njihovo skladnost z nalogo, ki stoji pred ogrevalnim sistemom prostora. Kot vidite, v procesu izbire in namestitve baterij obstajajo številne možnosti, tako da pred začetkom nakupa in namestitve si oglejte videoposnetek, predstavljen v članku, za več informacij.
