Ogrevalni radiatorji: tipi in načela izbire

Za avtonomno in centralno ogrevanje stanovanja (zasebna hiša) potrebujejo ogrevalne naprave, to pa so lahko ruski, poljski, češki, finski, nemški ali italijanski grelniki. Vsi delajo po istem principu, čeprav se lahko ta načela, kot so materiali izdelave, močno razlikujejo v eni ali drugi skupini proizvodov te vrste.

Zdaj bomo poskušali natančno opredeliti načelo delovanja takšnih naprav. Povedali bomo o gradivih in si oglejmo tematski video posnetek, da bomo utrdili gradivo.

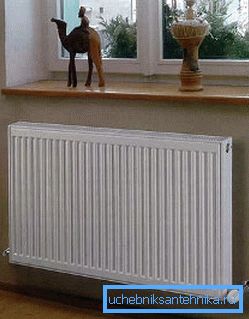

Češka naprava KORADO

Radiatorji

Splošni pregled

Priključitev naprave na vezje
  • Za začetek se lahko vsi radiatorji, ki se uporabljajo za ogrevanje industrijskih, industrijskih, javnih in stanovanjskih stavb in prostorov, razdelijo na dva tipa - vodo in električne (to so nafta). To pomeni, da se v prvi tekočini uporablja kot hladilno sredstvo (najpogosteje je običajna ali destilirana voda s kakršnimi koli dodatki), v drugi vrsti pa se uporablja tudi tekočina, toda to je že olje.
  • Poleg tega se lahko ogrevalni radiatorji uvrščajo med sekcijske, lamelne, cevaste (stebrične) in plošče. Takšna zgradba vpliva ne samo na količino hladila, ki ima določeno napravo, ampak tudi na način prenosa toplotne energije v prostor.
Oddelki iz litega železa
  • Pri izbiri radiatorjev za ogrevanje je eno od vodilnih meril kovina, iz katere so izdelani, saj sta tudi njihova emisija toplote in tržna vrednost odvisna tudi od tega. Najbolj priljubljeno lahko imenujemo litoželezni - takšne naprave lahko najdemo v skoraj večini mestnih stanovanj, če jih najemniki niso zamenjali za aparate iz drugih materialov, saj so po projektu skoraj vse hiše uporabljale litoželezo.
  • Tudi pri visokem tlaku v sistemu je mogoče uporabiti jeklo - tako grelni radiator je izredno vzdržljiv in lahko vzdrži skoraj vse tlake, ki so lahko v naših sistemih. Vendar ima resno pomanjkljivost - to je dovzetnost za korozijo.
  • Najbolj ugodne in priročne lahko imenujemo bimetalni radiatorji - ogrevanje vseh vrst bo deloval z njimi, kakor tudi mogoče.. Stene te naprave so iz jekla, prevlečenega z aluminijem. Tak dvojni kovček je zelo trpežen in ima visok prenos toplote.
  • In nazadnje, avtonomno ogrevanje - aluminijasti radiatorji, ki imajo odličen prenos toplote in so zaradi sodobne tehnologije precej trpežni. Toda kljub vsem prednostim imajo dve resni pomanjkljivosti - to je precej visoka cena in potreba po napolnitvi sistema z destilirano vodo z različnimi posebnimi nečistočami.

Značilnosti oblikovanja

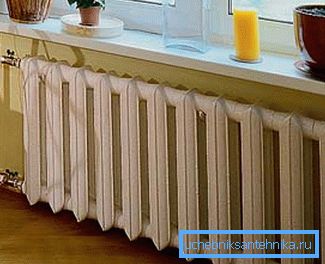

Veliki litoželezni radiator

Seveda na kakovost segrevanja prostora vpliva predvsem naprava grelnega radiatorja, ki vključuje njegove konstrukcijske značilnosti, kapaciteto prenosa toplote, kapaciteto in možnost čiščenja pred prahom (otežuje prenos toplote). Sekundarni faktor je strošek naprave in njegova zasnova ali možnost namestitve ograje v obliki dekorativne mreže.

Zdaj pa razmislimo, kateri dejavniki določajo visoko porabo toplote akumulatorja - načrt in materiali, hitrost tekočine v napravi in ​​hitrost pranja z zrakom, temperaturna razlika med baterijo in zrakom v prostoru, način namestitve ter celo barvo in sestava barve.

Omeniti velja, da se za radiatorje svetlobe proizvaja posebna emajl, ki lahko znatno zmanjša število iskanj, tako da barvne naprave niso samo premik, temveč znak tehnične nepismenosti lastnikov.

Tovarna jeklenih presekov

Najpogosteje najdete naprave s segmentom, ki so lahko izdelane iz litega železa, jekla, aluminija ali dveh kovin hkrati (bimetal ali jeklo, prevlečeno z aluminijem). V takšnih napravah se pojavi konvektivna metoda gretja.

To pomeni, da se toplota sprošča s pomočjo zraka, ki prehaja skozi njih - tekočina segreva kovinsko površino tako imenovane harmonike in zrak segreva s stika s kovino in se premika od vrha do dna, vstopa v prostor. Treba je opozoriti, da lahko vedno najdete take ruske naprave po razumnih cenah za prodajo.

Jekleni panelni radiatorji HEATTERM

Takšne naprave so izdelane iz visokokakovostnega hladno valjanega jekla in lahko sestavljajo en, dva ali tri plošče, ki so med seboj povezani s kovinskimi ploščami, kar poveča konvekcijsko segrevanje zraka, ki se giblje po ravninah.

Izkazalo se je, da lahko ozke naprave z eno ploščo dajejo temperaturo samo s sevanjem, vendar zaradi konvekcije dvo ali tri plošče, zato bo primerjava vedno v korist slednje. Seveda imajo takšne naprave večjo učinkovitost kot sekcijske in jih proizvajajo s stransko in spodnjo plastjo.

Jekleni radiator Arbonia stebričen (cevast) tip

Po videzu so cevne naprave za ogrevanje zelo podobne presečnim. Da, splošna zasnova takih naprav pa je izvedena po istem načelu: vodoravni zbiralniki so med seboj povezani z navpičnimi cevmi ali stolpci, iz katerih izhaja ime za določitev njihovega tipa.

Toda te baterije imajo pomembno razliko - ne razumejo sekcij, zato jih ni mogoče povečati ali zmanjšati, v nasprotnem primeru pa bodo dobili sodobne naprave za dom. Takšne konstrukcije so praviloma izdelane iz jekla ali iz litega železa, ki se po videzu razlikujejo po eni, dveh, treh ali štirih navpičnih ceveh zaporedoma in ne dveh, kot so sekcijske.

Materiali

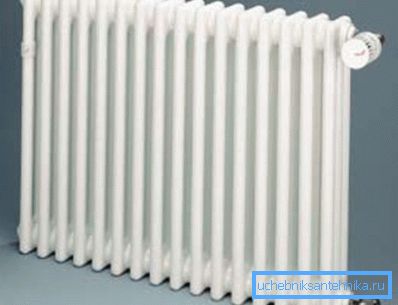

Litoželezni ARBONIJA

Če govorimo o slavi, bo najvišja ocena pridobila litoželezni akumulatorji, ki so znani vsem stanovalcem visokih stavb in se celo zaradi nekega razloga še vedno uporabljajo za neodvisno ogrevanje.

Če govorimo o tlorisu, so tam zelo udobne, ker je v večini stanovanj centralno ogrevanje in ni posameznih števcev. Dejstvo je, da se litoželezo segreva že dolgo časa, vendar pa tudi dolgo časa izgublja toplotno energijo - to se zgodi zaradi debelih sten naprave.

Tovrstni radiatorji praviloma vzdržijo delovni tlak od 9 do 12 barov in stiskalni tlak je običajno do 16 barov z največjo temperaturo vode 110 ° C in z izhodno močjo enega dela 100-160 W (spremljajoča navodila natančneje določajo te parametre). Toda težava je v tem, da je zaradi velike kapacitete potrebno segrevati več vode, zato so takšne naprave za neodvisno ogrevanje zelo neugodne.

Jeklene cevaste gumice v oddelku

V zgornji sliki vidite jekleni cevasti PURMO, vendar se v resnici ne razlikuje od istega ZEHNDER, DELONGHI ali drugih podobnih modelov drugih podjetij, zato nas v tem primeru zanima samo kovinski zid.

Torej, za panelne radiatorje iz jekla je delovni tlak približno 6-10 bar, pri cevnih pa 8-15 bar, kar je dovolj tudi za visoke zgradbe, kjer delovni tlak v sistemu doseže 8-10 atmosfer. Moč enega modela je lahko reda 1200-1600W, najvišja temperatura, ki ne poškoduje integritete naprave, lahko doseže 110-120 ° C.

Kljub veliki moči so takšni radiatorji dovzetni za korozijo, vendar je ta proces najbolj nevaren v času, ko se voda izsuši iz sistema ali pa je del njenega zraka.

Tu poteka naravna kemična reakcija - rjavenje kovine (iz notranjosti posode). Predvsem ploski radiator je priljubljen v jeklu in, čeprav je to daleč od najboljše možnosti, je kljub temu lahkotno in poceni.

Opomba Najbolj ugodno je, da se takšna (iz jekla) radiatorsko ogrevanje z lastnimi rokami namestite v zasebno hišo, kjer lahko dodate protikorozijske dodatke v vodo in celo ne izpuščate sistema za poletno obdobje.

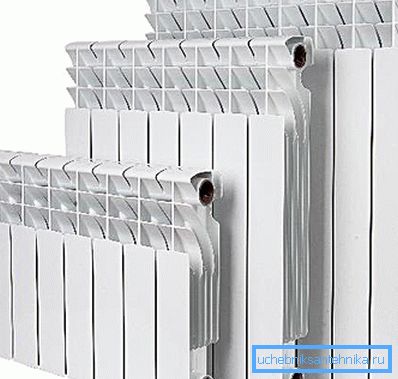

Aluminij. Ferroli POL TITANO

Čiste naprave iz aluminija imajo največjo emisijo toplote, ki je lahko dve vrsti - injekcijsko brizganje in ekstrudiranje, vendar jih ne boste našli med običajnimi proizvajalci, na primer isti LIDAY, vendar takšne izdelke ponujajo zahodni proizvajalci in ista Kitajska.

Lahko rečemo, da so izdelki iz aluminija te vrste precej nestandardne in izključne naprave za Rusijo, čeprav so v zadnjem času začeli uporabljati vse več povpraševanja po avtonomnih sistemih, kadar jih je treba spremeniti ali namestiti drug krog na splošno.

Opomba Ne bojte se Kitajske, kot proizvajalca - kitajski radiatorji so dovolj kakovostni in lahko tekmujejo z evropskimi.

Naprava za ekstrudiranje je sestavljena iz siluminskih cevi in ​​aluminijastega telesa, ki se oblikuje z ekstrudiranjem iz ekstruderja in ni predmet montaže / demontaže.

Toda modele litja (proizvajalci so lahko drugačni) izdelujejo z ločenim litjem in sestavljanjem odsekov, zato njihova proizvodnja omogoča zmanjšanje in povečanje moči s pritrditvijo / odvijanjem delov. Te baterije vzdržijo delovni tlak 8-16 bar pri temperaturi 110 ° C, toplotne moči 82-212W.

Bimetal BUDERUS

Za vgradnjo avtonomnih sistemov in v primerih, ko je potrebna zamenjava starih baterij v visokih zgradbah, se pogosto uporabljajo bimetalni radiatorji, ki imajo vse pozitivne lastnosti jekla in aluminija.

Morda so take naprave v vsakem pogledu najbolj praktične v trenutku - delovni tlak 20-50 bar pri temperaturi 130 ° C (večina) in moč enega odseka je približno 150-180W.

Stene tukaj so odporne na korozijo, skoraj ni vztrajnosti, zelo visok povratek toplote in hkrati je naprava odporna na hidravlične udarce. Seveda so stroški takšnih naprav višji od istega jekla ali litega železa, vendar z avtonomnim ogrevanjem občutno prihranite na majhnem obsegu delov, vodi, za katero boste morali segreti, zapravljate energijske vire.

Opomba Treba je upoštevati, da se termostati in ventili skoraj nikoli ne prodajajo z radiatorji. Kupujejo se ločeno.

Izračun

Profili se lahko zaključijo

Da bi se izognili kakršnim koli prekrivanjem pri nakupu pregradnih, cevastih ali panelnih radiatorjev, morate pozornost posvetiti njihovi moči in nato izračunati količino z uporabo spletnega kalkulatorja ali ročno, tako da ga naredite (druga možnost je bolj zanesljiva).

Torej, za sobe ne višje od 260 cm pri 10m2 Za segreto območje potrebujete 1 kW moči naprave, če pa so zgornje meje višje od 260 cm, potem jih izračunamo s kockami - za vsak kubični meter prostora potrebujemo 41 W toplotne energije. Zato lahko bodisi upoštevate skupno moč akumulatorja (za cevaste in plošče) ali jo izračunate glede na dele.

Zaključek

Na koncu je treba povedati, da bodo v prostoru koristni vsi večplastni ter tanki, presečni in ravni radiatorji ogrevanja, če se pravilno izračuna njihovo število. Toda če hkrati naredite dober izbor kakovostnih in tehničnih lastnosti, bo vaša hiša topla in za to boste plačali manj.
