Ogrevalni sistem z naravno cirkulacijo: 2 načina za

Ne glede na vrsto uporabljenega kotla, da bi učinkovito ogrevali hišo ali stanovanje, je treba pravilno urediti kroženje hladila skozi cevi in ​​radiatorje, nameščene v stanovanju. Najbolj učinkovit in široko porazdeljen gravitacijski sistem. V nadaljevanju bomo razpravljali o načelih svojega dela, obstoječih sortah in načinu načrtovanja ogrevanja z naravnim prometom z lastnimi rokami.

Načelo delovanja

Obstajata dve glavni shemi ureditve inženirskih omrežij ogrevanja:

1. Ogrevalni sistem s prisilnim kroženjem. V tem primeru se uporablja črpalna oprema, zaradi katere se voda napaja v pravo smer. Slabosti te rešitve so hrup, ki ga proizvajajo električni aparati, pa tudi odvisnost ogrevanja od razpoložljivosti električne energije.
2. Hišno ogrevanje z naravno cirkulacijo. V tem primeru je pretok vode iz kotla na radiatorje in nazaj zagotovljen s spreminjanjem termodinamičnih lastnosti tekočine.

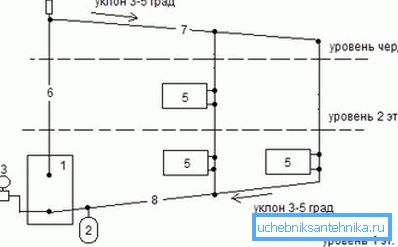

Bistvo njegovega delovanja je sledeče: voda segreje pri segrevanju, zaradi česar se njegova gostota zmanjša in tekočina potisne v zgornji del ogrevalnega sistema. Ko se ohladi, hladilno sredstvo postopoma odteče do kotla vzdolž cevov, položenih poševno, po katerem se cikel nadaljuje.

Bodite pozorni! Naravno cirkulacijo ogrevanja je možno le z ustrezno montiranimi cevmi in prisotnostjo ekspanzijske posode. Slednje je potrebno odstraniti zrak iz radiatorjev in ustvariti potreben pritisk v inženirski mreži.

Pomanjkljivosti opisane sheme vključujejo dejstvo, da ima ogrevalni sistem z naravno cirkulacijo veliko inercijo in je slabo prilagojen za ogrevanje velikih površin (100 kvadratnih metrov ali več) ali hiš s petimi ali več prostori.

Obtočna glava

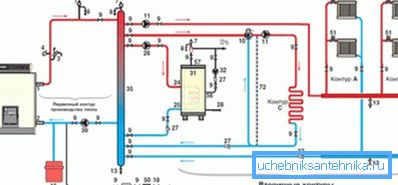

Da bi bila izmenjava toplote, ki jo organizira hladilna tekma, najučinkovitejša, je treba pravilno ogrevati sistem ogrevanja z naravno cirkulacijo.

Pomembno je upoštevati naslednje kazalnike:

• razlika v višini med lokacijo toplotnega izmenjevalnika kotla in odtočno luknjo spodnjega radiatorja ogrevanja - večja je ta vrednost, tem bolje bo krožila tekočina;
• temperatura, na katero se voda segreva v komori plinskega, električnega ali kurilnega kotla na trdno gorivo - večja je razlika, bolj učinkovito bo sistem deloval;
• višina montaže radiatorjev in kot naklona cevovodov - višji bo ta indikator, bolj učinkovito ohlajeno hladilo bo premagalo notranji upor na obratnem toku do kotla.

Bodite pozorni! Ogrevalni kotel mora biti nameščen pod radiatorjem, sicer hladna voda ne bo mogla doseči toplotnega izmenjevalca. Zaradi tega se posamezni ogrevalni sistemi z naravnim prometom ne uporabljajo v mestnih stanovanjih, saj ni prostora za vgradnjo grelca.

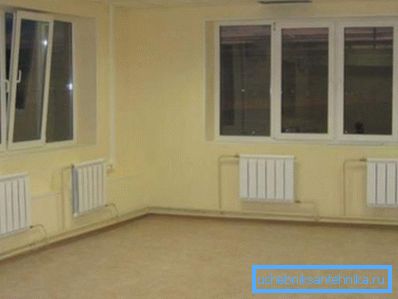

Pri načrtovanju ogrevalnega sistema je potrebno tudi pravilno izračunati moč centralnega elementa - kotla - ki ogreva hladilno tekočino, ki se oddaja radiatorjem.

Če želite to narediti, uporabite naslednjo formulo:

W = Wud * S / 10, kjer:

• W je potrebna moč naprave, kW;
• Wud je korekcijski koeficient za geografsko območje (od 0,7 do 1,5 glede na podnebno območje);
• S - površina ogrevanih prostorov, m²

Načini cevovodov

Ogrevanje zasebne hiše z naravno cirkulacijo je mogoče namestiti v dveh bistveno različnih shemah.

Te značilnosti se razlikujejo:

• s priključitvijo radiatorjev za ogrevanje vode z glavnimi cevmi, ki oskrbujejo vodo - je shema za enokovodno in dvokovalno shemo (cena slednjih je višja zaradi povečane porabe materialov, vendar je bolj učinkovita);
• mesto polaganja glavnih vodovoda - lahko so na vrhu (nad radiatorji) ali spodaj (po tleh);
• shema za vodovodne cevi - slepo ulico (voda se vsakemu radiatorju ločeno oddaja in se enako odstrani iz njega) ali obvoznica, ko vsi grelni radiatorji prehajajo skozi medij za prenos toplote od zgornje do spodnje točke;
• razporeditev riserjev - jih je mogoče določiti vodoravno in navpično.

Metoda 1. Sistem za gravitacijo z gravitacijo po enoto

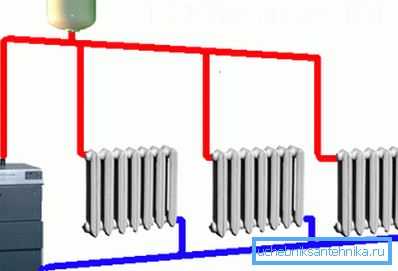

Naravno ogrevanje, izdelano po shemi z eno cevjo, ima lahko le zgornje ožičenje glavnih kanalov. V tem primeru, kot pove že ime, je nameščena napajalna črta, kjer se tekočina vrne po pretoku skozi radiatorje.

V tem primeru je naravni tok tekočine organiziran zaradi razlike v njegovi temperaturi in posledično zaradi njegove gostote.

Če je sistem gravitacijskega ogrevanja nameščen v dvo- ali tristopenjski hiši, ker se število nadstropij povečuje, je treba površino radiatorjev ogrevanja zmanjšati. V tem primeru je kljub zmanjšanju temperature hladilnega sredstva ogrevanje enotno.

Cevi v ogrevalnem sistemu z enim cevom lahko namestimo na dva načina:

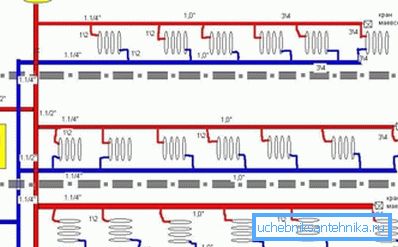

• paralelni del vode vstopi v radiator, preostanek hladilne tekočine pa skozi glavni kanal prehaja še dlje (prednost te rešitve je, da z ročnimi ali avtomatskimi ventili lahko omejite količino tople vode, ki jo dobite na ogrevalni plošči, in s tem zmanjšate temperaturo v soba);

• v tem primeru celoten volumen ogrevane vode teče skozi vsako ogrevalno ploščo v hiši (ne boste mogli uravnavati količine vode, ki jo dobite v radiator, in popolnoma izklopite napajanje, saj bo to povzročilo okvaro celotnega sistema).

Nasvet! Vzporedno je mogoče obravnavati bolj optimalno shemo. Omogoča regulacijo temperaturnega režima ločeno v vsaki sobi. To prihrani energijo (plin, dizelsko gorivo in tako naprej) in ustvari bolj udobno notranjo mikroklimo.

Glede na to, da je oskrba z vodo v enem samem cevovodu mogoče izvesti le z enim kanalom, je razporeditev te vrste ogrevanja možna samo v stavbah, ki imajo podstrešje, kjer so nameščene cevi z vodo, segreto v kotlu.

Pomanjkljivosti enocevne sheme vključujejo nezmožnost delnega zagona sistema, prednosti so nižje cene zaradi manjše količine materialov in inštalacijskih del ter estetike.

Metoda 2. Dvocevno ogrevalno omrežje

V tem primeru je potrebna namestitev dveh cevovodov:

1. Vstop. Zagotavlja predgreti toplotni nosilec za baterije. Cev potegne iz kotla, ki vstopa v ekspanzijsko posodo, ki je potrebna za ustvarjanje tlaka v liniji. Od tod vodi do omrežij. Količina uporabljene ekspanzijske posode je odvisna od velikosti ogrevalnega sistema. V nekaterih primerih mora biti ta naprava opremljena s prelivno cevjo, ki odstranjuje preostalo tekočino.
2. Izhod. S tem cevovodom se ohlajena voda transportira v toplotni izmenjevalnik kotla za ogrevanje. Hladno črto je treba postaviti v iste prostore, kjer je bil vhodni kanal nameščen. To je bolj učinkovita shema, saj omogoča boljši nadzor nad temperaturnim režimom v sobah. Njegove pomanjkljivosti - visoki stroški namestitve in razsutosti.

Izbira gradbenega dvižnika

Obstajata dve glavni možnosti:

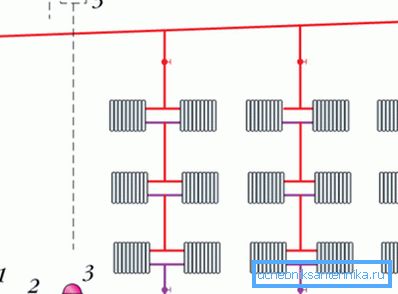

1. Vertikalni dvižnik. V tem primeru so vse cevi iz radiatorjev spojene z osrednjim elementom, ki poteka skozi vsako nadstropje hiše. Prednosti njegove uporabe vključujejo odsotnost tveganja za zastoje v zračnem prometu, pomanjkljivosti pa so visoki stroški (potrebujemo več cevi, ki povezujejo centralno cev z radiatorji).

1. Vodoravni vzpenjalnik. Vse ogrevalne plošče na vsakem nadstropju so priključene na eno napajalno linijo. Bolj ekonomična možnost. Vendar pa je v tem primeru potrebno dodatno namestiti posebne zračne ventile, ki preprečujejo "prezračevanje" ogrevalnega omrežja, kar vpliva na njegovo učinkovitost.

Prednosti in slabosti

Uporaba ogrevalnega sistema z naravno cirkulacijo hladilnega sredstva ima številne prednosti, od katerih glavni vključujejo:

• enostavna namestitev, zagon in vzdrževanje;
• maksimalna učinkovitost - gravitacijsko ogrevalno omrežje ima visoko učinkovitost in omogoča regulacijo temperature v vsaki sobi posebej;
• dobičkonosnost - gravitacijsko ogrevalno omrežje je eden od najcenejših med obstoječimi sistemi ogrevanja doma (če ukrepate za zmanjšanje toplotne prevodnosti sten, tal in strehe);
• brezšumnost - odsotnost delovne električne opreme zmanjšuje hrup, ki spremlja delovanje klimatskega sistema;
• nehlapnost - zagon gravitacijskega ogrevalnega omrežja bo deloval tudi v primeru začasne prekinitve oskrbe z električno energijo, ki bi sicer potrebovala za pogon črpalk;
• Dolga življenjska doba - s pravilno montažo in pravilnim vzdrževanjem ogrevalna oprema traja več kot 35 let brez potrebe po večji prenovi.

Glavna pomanjkljivost ogrevanja z naravno cirkulacijo je nezmožnost uporabe za velike zgradbe. Zaradi nizkega tlaka tekočine dolžina vodoravnih odsekov cevovodov ne sme presegati 30-35 metrov, sicer se bo učinkovitost sistema znatno zmanjšala.

Poleg tega morate v zgornjem delu stavbe imeti tehnično nadstropje, na katerem je nameščena ekspanzijska posoda.

Prav tako je zaradi nizke vztrajnosti priporočljivo preprečiti polaganje cevi v neogrevanih prostorih, saj obstaja nevarnost zamrzovanja hladila in posledično kršitev celovitosti cevovodov.

Zaključek

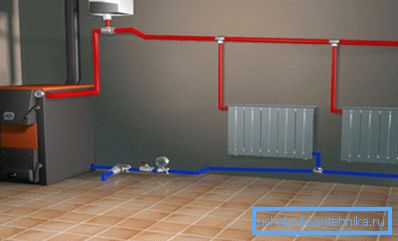

Sistem z naravno cirkulacijo je morda najboljša rešitev za ogrevanje majhne hiše. Vendar pa ni povsem primerna za mestni apartma, poletno hišo, kjer se ne pričakuje, da bodo ljudje in koča s površino več kot 100 kvadratnih metrov živeli skozi celo leto. metrov V tem primeru je bolje ostati na drugih načinih ogrevanja, ki so opisani v spodnjem videu.
