Ogrevalni sistem zasebne hiše: kako izbrati najboljšo

Gradnjo lahko ogrevate na različne načine in uporabljate različne energetske vire, vendar bo ogrevalni sistem v zasebni hiši, ki je premišljen do najmanjših podrobnosti, vedno najboljša možnost.

Če govorimo o sistemu, potem je praviloma tri glavne vrste:

1. radiatorsko vezje;
2. topla tla;
3. infrardeči film.

Čeprav je možna četrta metoda, je kombinacija dveh ali celo treh vrst. Povedali vam bomo glavne odtenke takšnih naprav, upoštevali ogrevalne kotle in prikazali video posnetek na to temo.

Kotli

Plin

• Najpogosteje ogrevalni sistemi za zasebno hiško delujejo s pomočjo tradicionalnih (konvekcijskih) plinskih kotlov, s pomočjo katerih običajno dobavljajo radiatorsko vezje ali kombinirano varianto - radiatorje in ogrevane talne površine. Kotli operacijski sistem, si oglejte zgornjo sliko - plin se dovaja v gorilnik skozi kanal razporejen v komori goriva in da, v zameno, segreva izmenjevalnik toplote, iz katerega je hladila porazdeljeno po celotni obris. Vroč zrak, skupaj z izdelki izgorevanja, se odvaja na cesto skozi dimnik.
• Optimalna temperatura za takšno napravo priporoča, da se ohrani v razponu od 60 do 80 ° C - tako lahko prihranite največ življenjsko dobo za izmenjevalnik toplote. Stvar je v tem, da obstaja točka tvorbe kondenzata - 55-57 ° C, toda kondenzat se tukaj izkaže kot kisel, iz produktov zgorevanja plina, zato se stene izmenjevalnika toplote začnejo strjevati. To je najpogostejši sistem oskrbe z vodo in ogrevanja v zasebni hiši.

• V primerih, ko je v hiši sistem talno ogrevanje, je najbolje, da ga ogrejete s kondenzacijskimi kotli na plin, imenovane tudi nizke temperature.. Optimalen način delovanja teh naprav je v območju 30-50? ali 30-60 °, čeprav delovni format doseže 100-110 ?, kar pomeni, da jih je mogoče uporabljati ne samo za nizke, ampak tudi za visoke temperature. Omeniti velja, da učinkovitost različnih modelov doseže 109-111% in, čeprav je njihova cena višja od cen konvekcijskih, se te enote časovno izplačajo z obrestmi.
• Načelo delovanja tukaj je bistveno drugačno od tradicionalnih kotlov, čeprav plinski gorilnik še kondenzira toplotni izmenjevalec, vendar sekundarna toplota ni preusmerjena zunaj, ampak se uporablja tudi za ogrevanje.! Tukaj se kislinski kondenzat odvaja skozi poseben cevovod skozi filtre, ki padejo v proces nastajanja. To je trenutek ohranjanja sekundarne toplote, ki omogoča doseganje tako visokega, čeprav na prvi pogled nemogočega koeficienta.

Tekoče gorivo

• V primerih, ko v vasi ni plinovoda, lahko ogrevalni sistemi za zasebne hiše delujejo iz kotlov za tekoča goriva, kjer se solarij najpogosteje uporablja kot vir energije.. Telo takšne enote je običajno iz litega železa in to je talna možnost, čeprav je na steni mogoče izdelati jeklene elemente, vendar kljub močni toplotno izolativnemu sloju vgrajeni modeli ne uživajo uspeha.

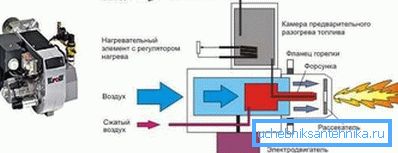

• V dizla kot v plinskih agregatov, prav plamen iz gorilca greje toplotni izmenjevalnik, ki so izdelane iz toplotno odpornega jekla, najpogosteje pa narejeno iz litega železa - zahvaljujoč debelejše stene bistveno podaljša življenjsko dobo naprave. Gorilniki z dizelskim grelcem so lahko enostopenjski, dvostopenjski in modulirani - to je glavna razlika med kotli. Če je na enostopenjski napravi možen samo en način izgorevanja, v dveh stopnjah pa sta možni dve vrsti, nato pa modulirana naprava omogoča nastavitev ogrevalne moči po lastni presoji.

Trdno gorivo

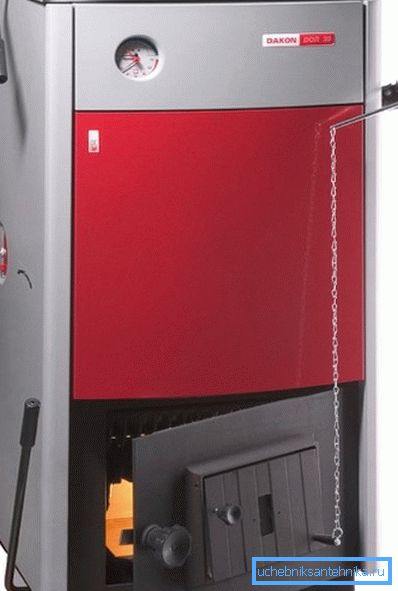

• Tudi zasebni dom ogrevalni sistem lahko deluje od tradicionalnih kotli na trda goriva, načelo, ki je zelo podobna običajni kuhanje pečica in kot vir energije uporablja les in premog in les (briketi, peleti, itd). Toplotni izmenjevalci za takšne enote so izdelani bodisi iz toplotno odpornega jekla ali litega železa, čeprav je druga možnost najbolj priporočljiva - zaradi debelih sten se življenjska doba povečuje. Učinkovitost ogrevalnega kotla je močno povečana zaradi različnih ventilov, ki uravnavajo dovod zraka v peči in potisne kanale.

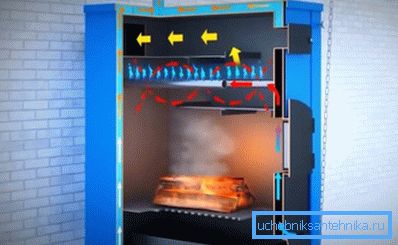

• In tu je še ena vrsta enote, ki deluje na trdno gorivo - to so plinski generatorji ali pirolizni kotli, kjer gorivo skorajda izgine brez ostankov, vendar obstajata dve komori - glavno zgorevanje in naknadno zgorevanje. Princip delovanja je naslednji: premog ali drva prižiganje glavno zgorevalno komoro, nakar dostop kisika do delno prekrivajo, ki omogoča proces pirolize (termični razgradnji) - ga spremlja obilo dima. Dim vstopi v komoro za naknadno vžiganje, kjer je na voljo tudi vroč zrak iz prve komore in ti nespečeni produkti termičnega razkroja gorijo do konca.
• Plinski kotli so zelo primerni za domačo uporabo - njihova namestitev omogoča zaznamovanje po 4, 6, 8 ali 12 urah, v nekaterih modelih pa je ta postopek dovoljen tudi po dveh ali celo treh dneh! Obseg polaganja goriva je odvisen ne le od zasnove kotla, ampak tudi od samega goriva, na primer modeli, ki delujejo na premog, imajo najmanjši obseg (do tri dni). Učinkovitost takšnih naprav doseže 85%, izpušni sistem pa je minimalen - lahko brez težav varno obesite obleko za čisto čistost.

Električna energija

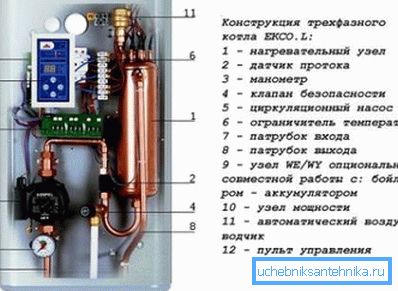

• Glavna prednost katerega koli električnega kotla nad alternativnimi tipi zgoraj omenjenih enot je odsotnost dimnika, ki ga je treba izvleči zunaj - tukaj preprosto ni potrebno, ker ni produktov toplotnega razkroja. Takšne naprave lahko delujejo (odvisno od moči) omrežja AC 220 / 380V 50Hz, čeprav se enofazni grelniki običajno uporabljajo za domače namene.
• Optimalen način delovanja, ki ga ponuja proizvajalec, je v glavnem v območju od 60 do 80 ° C, čeprav je največji dovoljen 85 ° C in pri 90 ° C se aktivira samodejni izklop električnih grelnikov. Največja učinkovitost takih grelnikov je 93% (višja samo za kondenzacijske kotle), od 220V pa lahko izberete modele s kapaciteto do 9 kW - to je dovolj za ogrevanje 90m² življenjski prostor.

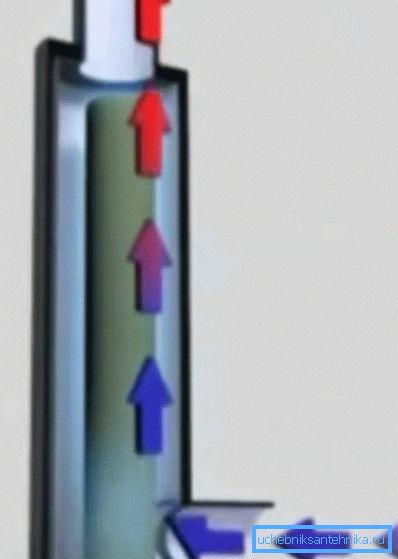

• Vsi vedo, da je frekvenca toka v naših omrežjih 50 Hz in da je delovanje elektrodnega kotla odvisno od tega. Hladilno sredstvo prehaja skozi svoje telo in same elektrode so potopljene v tekočino. In v tem primeru, ko se uporabi moč, pride do ionizacijskega procesa. Glede na to, da elektrode spremenijo svojo polarnost 50-krat na sekundo, tudi ioni spreminjajo smer gibanja z enako frekvenco, zaradi česar se tekočina segreva.
• Taki kotli se lahko napaja z AC 220 / 380V pri 50 Hz destilirano ali nizke temperature vode, ki ne zmrzne pri temperaturi -40? C, kot tudi na tiste tekočine, katerih vrelišče je nad 100 = C, in jih potrdi proizvajalec.

Opomba Obstajajo tudi univerzalni kotli, ki združujejo dve ali tri vrste goriva, na primer električno energijo in plin, plin in dizel, sončno energijo, plin in električno energijo. Toda takšne enote niso posebej priljubljene, saj ne zagotavljajo popolne vrnitve v nobenem od načinov.

Ogrevalni sistemi

Bandwidth

Za pravilno vgradnjo ogrevalnega sistema zasebne hiše z lastnimi rokami morate natančno izračunati prostornino cevi glede na njihov premer, da zagotovite zadostno segrevanje prostora. Za lahko taki izračuni uporabiti formulo D = v354 * (0,86 * Q / t?) / V, pri čemer je D - premer, Q - obremenitev kW na preskuševališču, t? - temperaturno razliko za hranjenje in povratne cevi, V - hitrost tekočine v m / s.

Vendar pa lahko uporabite tudi spodnjo tabelo.

Proporcionalno razmerje med pretokom in premerom cevi

Opomba Moč kotla za vaš sistem je mogoče določiti, če poznate velikost vaše hiše. Z zgornjih mejah do 260 cm se upošteva kvadratura, v višjih prostorih pa je že potrebna kubatura hiše. Takšni kazalniki običajno najdemo v priloženi dokumentaciji kotla.

Ogrevalna vezja

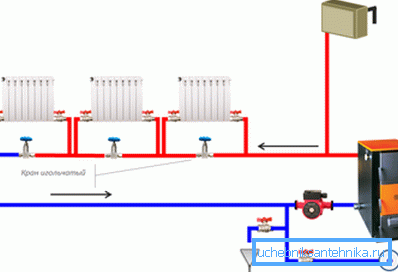

Za začetek poglejmo, kako je sistem ogrevanja radiatorja izdelan v zasebni hiši z lastnimi rokami, saj ima lahko en ali dva vezja (enokotna, dvocevna). Če iz ogrevalne enote položimo le eno glavno cevko, ki je obrnjena nazaj na dovodno in povratno tekočino, potem v stavbi z veliko površino takšna shema ne bi bila popolnoma učinkovita.

Težava je v tem, da vsaka baterija, ki se hladi iz glavne cevi, tudi vrne, zato se z vsakim zaporednim radiatorjem voda v sistemu vse bolj ohladi.

Tudi če namestite zaporne ventile (pipe) med priključkom za dovod in povratni tok, kot je prikazano na zgornji sliki, bo to koristno le za to baterijo, v naslednjem pa bo še bolj hladna. Takšni sistemi so učinkoviti, ko v vezje ni povezanih več kot 3-5 naprav, zato je v večjih hišah bolje, da se to popolnoma zavrne.

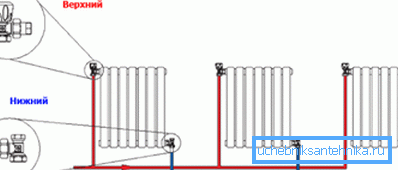

Najbolj dobičkonosni in primeren dvocevni ogrevalni sistem v zasebni hiši, to je za dovod in vračanje hladilne tekočine od kotla do kotla, so različni ogrevalni cevi, kar je razvidno iz zgornje sheme. Priključitev baterij na avtocesto lahko poteka na različne načine - od spodaj, nad in diagonalno.

Temperatura vode v dovodni cevi v sistemu z dvema vezjema je praktično nespremenjena po svoji dolžini, saj ni dotok ohlajene tekočine, zato bo ogrevanje vseh radiatorjev od začetka do konca sistema enako.

Pri tem je zelo pomembno, da pravilno pretehtamo premer cevi, saj se s povečanjem prostornine tekočine poveča, s tem pa povečujejo tudi stroški energije za ogrevalni kotli.

V zasebnem sektorju se običajno uporabljajo cevi s prečnim prerezom 25-40 mm in 20 mm za radiatorje.

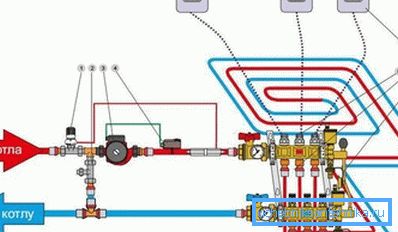

1. Krmilni ventil s temperaturnim senzorjem;
2. Balansni ventil;
3. Obtočna črpalka;
4. Varnostni termostat (račun);
5. Električni razdelilni ventili;
6. Zbiralec;
7. Bypass (potreben pri visokotemperaturnih kotlih);
8. Sobni termostat.

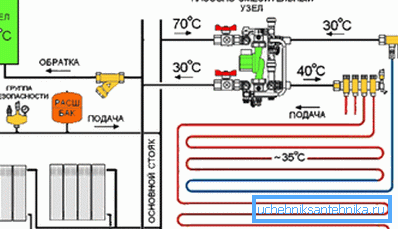

V primeru kombiniranja radiatorjev s toplim podom, boste morali hladilno tekočino dobaviti z različnimi temperaturami - na baterije v območju 60-80 ° C in na tlorisno konturo - 30-50 ° C.

Da bi dosegli to ločitev, boste potrebovali enoto za mešanje črpalk, ki je običajno sestavljena iz obvoda. Za prilagoditev toplega pretoka se tri-potni ventil razreže. Ko tekočina v cevi toplega dna doseže želeno temperaturo, ventil iz dovodne cevi ne usmerja na segreto tla, temveč ga enostavno spusti v povratno cev, dokler termostat ne ukazuje na ogrevanje vezja.

Zaključek

Nekateri uporabniki se zanimajo za to, kako izpihovati ogrevalni sistem v zasebni hiši, vendar je to precej obširna tema, ki jo je treba poudariti v ločenem članku. Pravimo samo, da se to najprej opravi s hladno in nato vročo vodo z dodatkom belila in kompresorja. Stikalo se izklopi iz kotla s pomočjo zapornih ventilov (pip).
