Ogrevalni sistemi: pregled priljubljenih shem in značilnosti
Zdi se, kaj je težko pri izgradnji klimatskega omrežja? Po večini je to grelna točka ogrevalnega sistema ali posameznega kotla, ki ogreva tekočino za prenos toplote. Potem voda ali antifriz preko cevi vstopita v radiatorje, kjer poteka sekundarna izmenjava toplotne energije z zrakom v prostoru.
Toda za zunanjo preprostostjo so zelo zapletene inženirske rešitve, priročnik za navodila in vzdrževanje, ki zajema več kot ducat strani.
Postopki segrevanja hladilne tekočine
Centralne toplotne točke

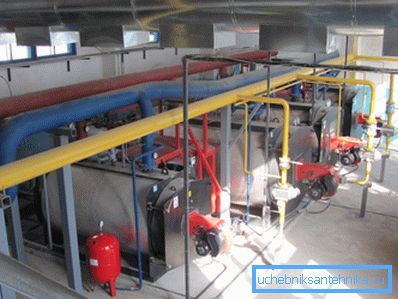

S pomočjo centraliziranih ogrevalnih kotlov ogrevalni grelnik segreje, kar se nato priskrbi stanovalcem mestnih stanovanj. Tudi ta vrsta ogrevanja je včasih organizirana v naseljah koč.
Klimatski sistemi s centralizirano oskrbo z vodo imajo naslednje funkcije:
- grelna oprema se nahaja v posebej opremljeni zgradbi in ogreva vodo, namenjeno velikemu številu potrošnikov;
- za dobavo tekočine prejemnikom se uporabljajo ogrevalne vode, ki so običajno postavljene v podzemne kanale;
- Prav tako je centralizirana prilagoditev vseh parametrov hladila (temperatura, tlak, fizikalna in kemična sestava, hitrost vode), končni uporabnik ne more vplivati na njih.
Samostojne naprave
V takih sistemih je ogrevanje vode, ki se nato pošlje v radiatorje, opravljeno posamično za vsak apartma ali hišo. V ta namen je nameščen lasten ogrevalni kotel. Izberete lahko sami glede na moč in vrsto uporabljenega goriva.
Obstajajo naslednje sorte:
- Plin. Najpogostejša možnost. Uporablja se zemeljski plin, ki se napaja preko cevovoda ali shranjeni v plinskih jeklenkah ali nosilcu za plin. Ogrevalni sistem s plinskim kotlom je eden najbolj ekonomičnih, vendar pa lahko to opremo namestijo in vzdržujejo samo certificirani strokovnjaki.
- Trdno gorivo. Odlična in poceni možnost za hiše, na katere se ne prinaša glavni vodovod. Uporabljeno gorivo je les, lignit, šota in tako naprej. Obstajajo celo enote, ki delujejo na biomaso. Z njihovo pomočjo lahko organizirate najbolj okolju prijazno ogrevanje.

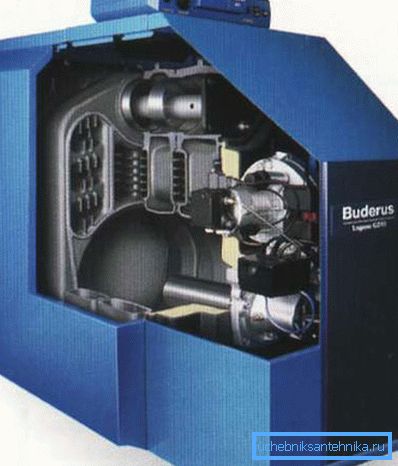

- Kurilno olje. Ogrevalni sistemi, ki vključujejo kotli na tekoče gorivo, delujejo povsem avtonomno in ne zahtevajo občasnih človeških posegov za polnjenje goriva. Edina pomanjkljivost je visoka cena dizelskega goriva in potreba po prostorski skladiščni opremi za dizelsko gorivo.
- Električni. Lahko se uporablja tudi za segrevanje hladilne tekočine. Imajo odlične potrošniške lastnosti in tehnične lastnosti. Toda gorivo - elektrika - je predrag, ker ogrevalni sistem ne bo gospodaren.
Večinoma električne enote se uporabljajo kot dodatna ali rezervna oprema.
Bodite pozorni! Za večje hiše ali poslovne stavbe se lahko namesti bifilarni ogrevalni krog, ki vključuje samo en kot dva kotla, ki služita različnim konturama podnebnega omrežja.
Trenutno poteka tudi inženiring klimatskih sistemov, ki uporabljajo alternativne vire energije. Najbolj obetaven ogrevalni sistem termosifonov z uporabo sončne svetlobe.
Vendar pa je razvoj opreme na taki ravni, da teh naprav ni mogoče uporabiti kot osnovne. Ustvarjena toplotna energija ni dovolj, da hiši zagotovimo toploto.
Načini polaganja cevi
Ko ste se ukvarjali s kotlom, lahko nadaljujete pri izbiri postavitve cevi. Pri tem se morajo pojaviti težave.
Obstajajo tri glavne sorte:
- Enotna cev V tem primeru je po obodu prostora nameščena cevna cev, v katero se poganjajo baterije. Shema namestitve slednjih je lahko zaporedna (hladilna tekočina teče skozi vsak grelni element, nima druge poti) in vzporedno (voda teče skozi cev in vstopa v akumulatorje s pomočjo odvodnih kanalov, ki gredo v vstop in izstop hladilnika).
- Dvocevni Tu sta postavljena dva kanala - ena za oskrbo s toplo vodo, druga za vračanje hladilne tekočine na ogrevalno napravo. Bolj prilagodljiv sistem, ki vam omogoča natančno prilagajanje temperature v prostorih in omogoča popravilo ali spremembo radiatorjev, ne da bi zaustavili delovanje celotnega sistema ogrevanja.
Dvocevna shema ima dve različici:

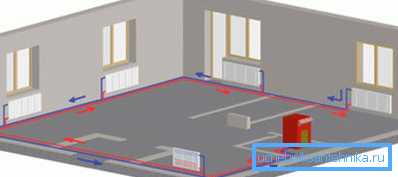

- grelni sistem s smrtnim izidom - v tem primeru se par vrstic preseli v zadnjo sobo, kjer jo povezuje skakalec;

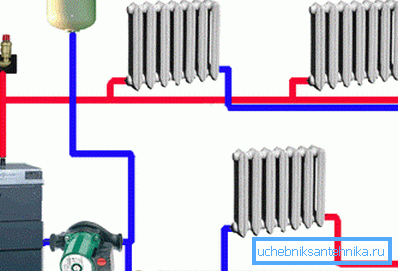

- povezani ogrevalni sistem - omrežje s hladilno tekočino obide vse prostore in se vrne v kotel.
Druga vrsta je bolj priporočljiva: za izdelavo bo potrebnih manj materialov.

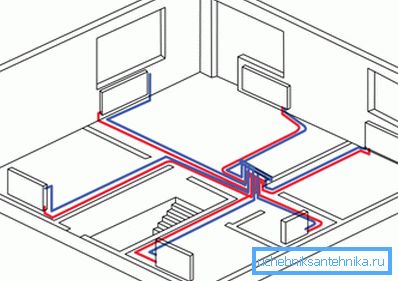

- Zbiralec. Hladilno sredstvo se dobavlja zbiralcu, ki ga ločeno razporedi na vsako baterijo. Najbolj prilagodljiv sistem, toda namestitev zahteva preveč denarja.
Težave z ogrevanjem in njihovimi rešitvami
Splošne razčlenitve in rutinsko vzdrževanje
Kot vaši najljubši Daewoo Nexia ali Toyota Prado, ogrevalno omrežje zahteva redno vzdrževanje.
Poleg načrtovanih tehničnih del lahko ogrevanje zaradi nekaterih nepredvidenih razlogov propade:
- ekspanzijski rezervoar ali ti puferska kapaciteta je zatisnjen ali zarjavel;
- hidravlični šok, ki nastane v sistemu ogrevanja, bo uničil radiatorje;
- nastane velika puščanja, ki lahko povzroči zračenje ali popolno praznjenje ogrevalnih cevovodov;
- zaradi zunanjega fizičnega udarca se cev ali radiator poškoduje in tako naprej.
Bodite pozorni! Če je prišlo do okvare v grelnem kotlu (zlasti plinu), ga v nobenem primeru ne smete popraviti sami. Tudi če so kontrolorji ali termometer preprosto neuspešni, se tesnilo izsuši ali pa so začele priti skozi tesnila na gelih na šobah, je potrebno poiskati pomoč strokovnjakov. Priročnik za uporabo ogrevalne opreme neposredno prepoveduje nepooblaščeno poseganje v delovanje naprave.
Da bi se izognili težavam med delovanjem sistema, je zaželeno, da načrtovanje ali rekonstrukcijo, kot tudi zagon, izvede posebna skupina vodovodarjev. Na koncu dela bodo pripravili akt o sprejemu in inšpekcijski pregled sistema, ki ga boste morali podpisati, vam priskrbeti risbo in potni list klimatskega omrežja ter zagotoviti tudi garancijo za opravljeno delo.
V primeru nesreče, če poplate sosede, in preiskava dokazuje, da je prišlo do okvare zaradi napak pri namestitvi, bo družba-izvajalec nadomestila škodo. Razlog za vložitev tožbe na sodišče bodo zgoraj navedeni dokumenti.
Neodvisna namestitev je zaželena tudi pod nadzorom izkušenega strokovnjaka, ki se že ukvarja s segrevanjem. Poleg tega vam ni treba privarčevati pri nakupu materialov, upoštevati samo kakovostne cevi.

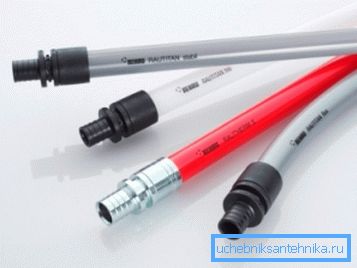

Na primer, dobro dokazani deli, ki se prodajajo pod blagovno znamko Rehau. Čeprav je njihova cena precej visoka, je odlična izbira, ki vas ne bo razočarala.

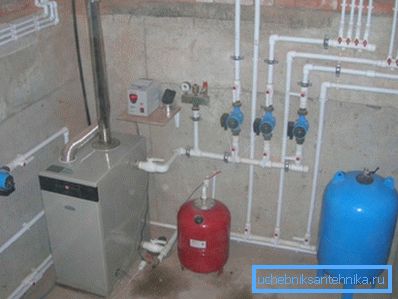

Redno vzdrževanje ogrevalnih sistemov se lahko izvaja neodvisno. Najpogostejše težave in rešitve so podane v spodnji tabeli.
| Problem | Rešitev |
| Segrevanje v ogrevalnem sistemu | Takšna nadloga je redka pri upravljanju klimatskih omrežij. V apartmajih, ki se nahajajo v bližini centralnega ogrevalnega sistema, lahko pride do segrevanja in samo, če so bila kršena pravila za namestitev baterij. Ko so šobe povezani z delovnim obvodom, ne morete razmišljati o vsakem ponovnem ogrevanju. Kar zadeva avtonomne sisteme, tukaj temperaturo nadzirate osebno z elektronskimi kotli. |
| Preprečevanje vodnega kladiva | Ta izraz se nanaša na močno povečanje tlaka hladilne tekočine v sistemu, kar lahko privede do okvar cevi, okovja in, najpogosteje, ogrevalnih radiatorjev. V avtonomnem sistemu je treba hladilne tekočine počasi napolniti v cevi, v centraliziranem sistemu pa opremiti akumulatorje s termičnimi ventili, ki jih je potrebno priviti, ko se sistem zažene in počasi sprosti, tako da voda napolni baterijo z majhnim tokom. |
| Feed sistem | Če je zaprti ogrevalni sistem opremljen z ekspanzijskim rezervoarjem odprtega tipa, je potrebno nenehno nadzorovati nivo toplotnega nosilca v njem. Tekočina teče tako, da se izhlapi, tako da se količina vode, ki kroži skozi cevi, zmanjša. Treba je redno nadomestiti izgube. Če želite to narediti, se ni treba splezati na podstrešje, pomanjkanje hladilne tekočine se lahko določi z merilnikom tlaka, nameščenim na armaturni plošči kotla. |

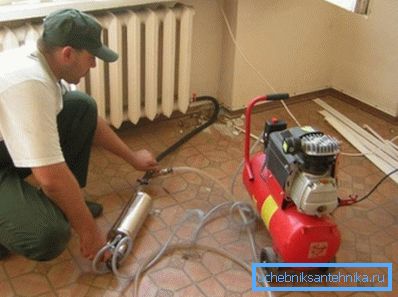

| Čiščenje klimatskih omrežij | V procesu dela znotraj radiatorjev (predvsem iz litega železa) nastajajo mineralne usedline, ki jih je treba odstraniti. Razmislite, kako izpihovati ogrevalni sistem: za to so kemična in mehanska sredstva. V sistem lahko vlijete posebno raztopino ali razstavite grelne elemente in jih očistite s posebnimi hidravličnimi ali pnevmatskimi pištolami. Za zaščito centralnega ogrevalnega sistema pred smeti z umazanijo je priporočljivo namestiti zbiralnik za dovodno cev. |
Nasvet! Veliko lastnikov avtonomnih omrežij vpraša, kaj naj izpolnijo ogrevalno omrežje. Najpogosteje voda deluje kot toplotni nosilec, manj pogosto - poseben antifriz. Če želite shraniti, uporabite vodo.
Vendar pa je pred tem zaželeno, da ga zmešate s pomočjo posebne opreme ali rešitev. To bo pomagalo preprečiti nastanek lestvice na ceveh in povečati čas med splakovanjem sistema.
Sistem za zmanjševanje pritiska
Največ težav pri delovanju ogrevalnih omrežij je posledica kršitve tesnosti cevi, armature, pipe, radiatorjev in druge opreme. Bistvo tukaj ni toliko pri odpravljanju težav, ampak pri iskanju puščanja.

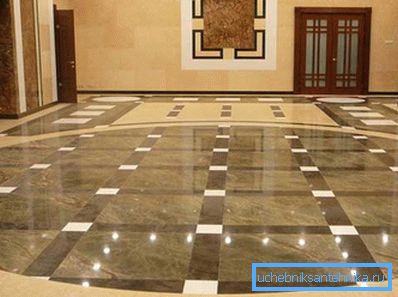

Če so cevi odprto, se morate samo ročno svetiti in opraviti revizijo. Toda kaj storiti, če sta dobava in povratni tok prikrita pod estrihu, in poleg tega so postavljene tudi marmorne plošče, na katere je bil porabljen ogromen denar?
Tu lahko podate le en nasvet - zaščititi se morate pred uhajanjem tudi v fazi namestitve. Za to je priporočljivo uporabiti posebne cevi (kovinsko-plastične ali narejene iz prepletenega polietilena) in poskrbeti, da nobena sestavina ne bo napolnjena z betonom.
Zaključek
Redno čiščenje in dovajanje ogrevalnega sistema, odpravljanje puščanj in servisiranje kotla, vam omogočata znatno podaljšanje življenjske dobe klimatskih omrežij vašega doma. Podrobneje z vrstnim redom delovanja inženirskih omrežij stanovanjske stavbe se lahko učite iz videoposnetka v tem gradivu.
