Ogrevanje dvigalo: prvi znanci

V tem članku moramo ugotoviti, kaj je dvigalo v ogrevalnem sistemu in kako deluje. Poleg funkcij bomo preučili načine delovanja enote dvigala in kako ga prilagoditi. Pojdi torej.

Kaj je to?

Funkcije

Z enostavnimi izrazi so vozlišča za ogrevanje dvigala posebni odbojniki med ogrevalnim in sistemom hišnega inženiringa.

Združujejo več funkcij:

• Pretvorijo razliko tlaka med progami (3-4 atmosfere) v 0,2, ki je potrebno za delovanje ogrevalnega krogotoka.
• Uporabljajo se za zagon ali zaustavitev ogrevanja in sistemov tople vode.
• Omogočite, da preklapljate med različnimi načini delovanja sistema sanitarne vode.

Navedite: temperatura vode v pipih ne sme presegati 90-95 stopinj. Poleti, ko temperatura vode v napajalnem vodu ne presega 50-55 ° C, se ta voda napaja iz te nitke. Na vrhuncu hladnega vremena je treba dovod tople vode preklopiti na povratni plin.

Elementi

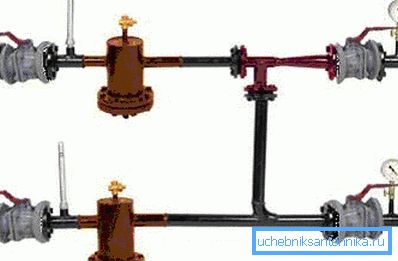

Najpreprostejša shema ogrevalne enote dvigala vključuje:

1. Par vhodnih ventilov na krmi in vračanju navojev. Tok je vedno nad vrnitvijo.
2. Par hišnih ventilov, rezanje sklopa dvigala iz ogrevalnega sistema.

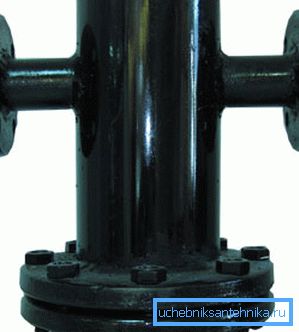

3. Gryazeviki na igrišču in redko na vrnitvi.

1. Dump naprave v ogrevalnem krogu, ki omogočajo, da jo popolnoma izprazni ali ponastavi sistem do izpusta, s čimer izgine večji del zraka ob zagonu. Izpusti so primerni za odtoke.
2. Krmilni ventili, ki merijo temperaturo in tlak oskrbe, povratka in mešanice.

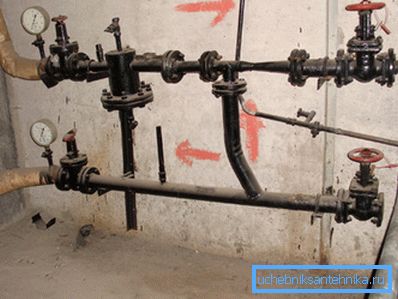

3. Končno je dejanski vodni curek prirobnica za cevi s šobo znotraj.

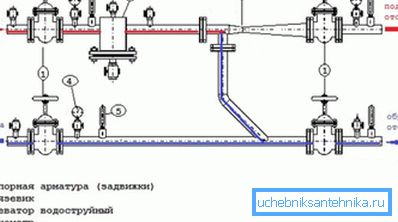

Kako deluje sistem ogrevanja dvigal? Načelo njegovega dela temelji na Bernoulijevem zakonu, ki navaja, da je statični pritisk v toku obratno sorazmeren njegovi hitrosti.

Vroče in višje tlačne vode iz dovodne cevi se brizgajo skozi šobo v vtičnico dvigala in, čeprav je paradoksno, zveni, vakuumsko cono, ki črpa del vode iz povratnega cevovoda v ponavljajoči se cikel cirkulacije.

To zagotavlja:

• Velik hladilni tok skozi tokokrog z najmanj njenim pretokom od avtoceste.
• Uravnavanje temperature blizu dvigala in oddaljenih grelcev od njega.

Kako se razporejajo pritiski med ogrevalno sezono? Navajamo tipične parametre.

Temperatura na poti in po dvigalu je odvisna od tako imenovanega temperaturnega razporeda, pri čemer je odločilni dejavnik zunanje temperature. Najvišja vrednost za napajalno linijo poti je 150 stopinj: z nadaljnjim ogrevanjem voda kljub previsokemu tlaku vre. Najvišja temperatura zmesi je 95 C za dvocevne in 105 za enocevne sisteme.

Poleg teh elementov lahko dvigalo ogrevalnega sistema vključuje tudi tople vode.

Dve osnovni konfiguraciji sta možna.

1. V hišah, zgrajenih pred koncem sedemdesetih let, se sanitarna voda napaja preko enega vložka v oskrbi in enega v povratni črti.
2. V novejših domovih sta na vsaki vrstici dve vezni vrsti. Pritrdilna podložka s premerom 1-2 mm večja od premera šobe je nameščena na prirobnici za povezavo cevi med vložki. Zagotavlja zadostno količino kapljice, da se pri vklopu sanitarne vode v skladu s shemami od dovajanja do dovoda in od povratka do povratka voda neprekinjeno kroži skozi vlečena sredstva in grelnike brisač.

Področja odgovornosti

Kakšno je ogrevalno vozlišče dvigala - nekako smo razumeli.

In kdo je odgovoren za to?

• Odsek poti znotraj hiše do prirobnic vstopnih ventilov je področje odgovornosti organizacije za prenos toplote (toplotna omrežja).
• Vse za dovodnimi ventili in samimi ventili so v pristojnosti stanovanjske organizacije.

Vendar: izbiro grelnega dvigala glede na število (velikost), izračun premera šobe in zadrževalnih podložk opravljata ogrevalna omrežja. Lastniki stanovanj ponujajo samo namestitev in demontažo.

Nadzor

Nadzorna organizacija je ponovno ogrevalna mreža.

Kaj točno nadzirajo?

• Večkrat pozimi se izvajajo kontrolne meritve temperature in tlaka toka, povratka in mešanice.. V primeru odstopanj od temperaturnega razporeda se ogrevalni elevator ponovno izračuna z izvrtino ali z zmanjšanjem premera šobe. Seveda to ne bi smeli storiti na vrhuncu hladnega vremena: pri -40 se ogrevanje na ulici lahko zgodi z ledom v uri po prekinitvi cirkulacije.
• Pri pripravi na ogrevalno sezono preverimo stanje zapiralnih ventilov. Preverjanje je zelo enostavno: vsi ventili v sestavu se prekrivajo, po katerem se odpira katerikoli regulacijski ventil. Če pride voda iz nje - iskati morate napako; poleg tega v nobenem položaju ventilov ne smejo puščati preko žlez.
• Nazadnje, na koncu ogrevalne sezone se dvigala v ogrevalnem sistemu skupaj s samim sistemom preskusi na temperaturo.. Ogrevalni medij se ogreje na maksimalne vrednosti z izklopljeno napajanje sanitarne vode.

Upravljanje

Naredimo izvedbo nekaterih operacij, povezanih z delom dvigala.

Začni ogrevanje

Če je sistem poln, je vse, kar morate storiti, odpreti hišne ventile - in kroženje se bo začelo.

Nekoliko bolj zapleteno je navodilo za spuščanje padajočega sistema.

1. Odpusti v povratni cevi se odprejo in izpust v toku se zapre.
2. Počasi (da bi se izognili vodnemu kladivu) se odpre zgornji ventil.
3. Ko voda odide do odlagališča, je čista, brez zraka se zapre, po kateri se odpre spodnji hišni ventil.

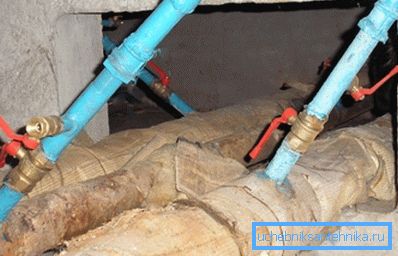

Koristno je: če so na dvižnih ploščah nameščeni sodobni krogelni ventili, smer vezja za ponastavitev ni pomembna. Toda z vijakom lahko hiter povratni tok odtrga ventil, po katerem bo ključavničar dolgo in boleče iskati vzroke za zaustavitev zaustavljanja v dvižnih vodih.

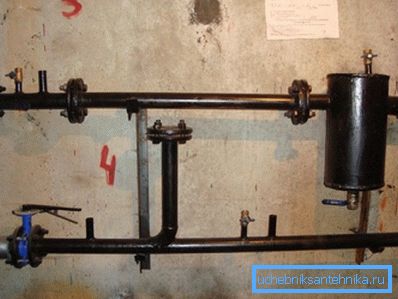

Delo brez šobe

Pri katastrofalno nizki temperaturi povratka na vrhuncu hladnega vremena se dvigne brez šobe. Sistem prejema hladilno sredstvo z avtoceste, ne zmesi. Zaščitna loputa je zatesnjena z jekleno palačinko.

Diferencialna prilagoditev

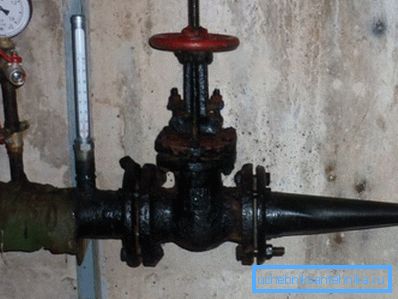

Ko je povratek previsok in je nemogoče takoj zamenjati šobo, se uporablja za prilagoditev diferencialnega ventila.

Kako to storiti sami?

1. Izmerimo tlak v krmi, po katerem se manometer položi na povratni tok.

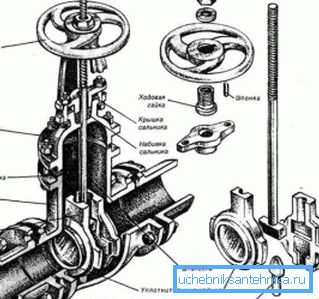

2. Vhodni ventil na povratni cevi se popolnoma zapira in se postopoma odpre s tlačno kontrolo na merilniku tlaka. Če samo pokrivate zapah - njeni liki ne morejo popolnoma pasti na palico in se pomakniti navzdol kasneje. Cena napačnega poteka delovanja je zajamčena za ogrevanje brez ogrevanja.

Hkrati je treba odstraniti več kot 0,2 atmosfere razlike. Ponavljajoče merjenje temperature povratka se izvede čez dan, ko so vse vrednosti stabilizirane.

Zaključek

Upamo, da bo naš material pomagal bralcu razumeti shemo dela in vrstni red prilagajanja montažnega dvigala. Kot ponavadi bodo dodatni podatki priloženi priloženi video posnetki. Uspehi!
