Ogrevanje in prezračevanje: norme, pravila, značilnosti

Ogrevalni sistemi in prezračevalni sistemi v zgradbah so medsebojno povezana konstrukcija, ki bi morala zagotavljati normalizirane meteorološke razmere in kakovost (čistost) zraka na območju stanovanjskih, upravnih, stanovanjskih in industrijskih zgradb. Povedali vam bomo, katere zahteve mora izpolnjevati prezračevalno ogrevanje.

Sistemi ogrevanja, prezračevanja in klimatizacije (HVAC)

Splošne določbe

Izračun, načrtovanje in vgradnja ogrevanja in prezračevanja se izvajajo celovito ob upoštevanju medsebojnega medsebojnega vpliva sistemov, ob upoštevanju možnosti kombiniranja njihovih funkcij in varčevanja z energijo. Zakaj se to dogaja tako, bomo prikazali spodaj.

Prezračevanje, klimatizacija in ogrevanje so tako ali drugače usmerjene v reševanje enega problema - zagotavljanje potrebnega notranjega zraka. To pomeni, da vsak od teh sistemov vpliva na splošne podnebne značilnosti.

Sodobni klimatski sistemi, zlasti prezračevalni in klimatski sistemi, nadzirajo samodejne povratne informacije, to pomeni, da podnebne spremembe na področju storitev vplivajo ne le na namestitev, ki je privedla do teh sprememb, ampak tudi na tisto, ki deluje na istem področju, vendar z nekoliko drugačnimi nalogami.

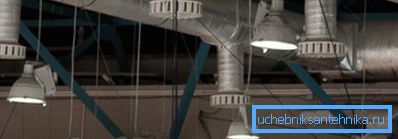

Na primer, razmislite o situaciji, v kateri grelne naprave segrejejo zrak v času, ko prezračevanje odstrani najbolj vroč zrak in prinaša ohlajene tokove z ulice. Če oba sistema ne upoštevata učinkov, ki jih imajo drug na drugega, se lahko soočamo z režimom, kjer bo čezmerno prezračevanje povzročilo neučinkovito ogrevanje ali energetske odpadke.

Za razliko od prejšnjih obdobij je naša država sprejela kapitalistično pot gospodarskega razvoja, zdaj pa potrošnik plačuje za vse. V zvezi s tem postajajo vprašanja o varčevanju z energijo, ki gre za ogrevanje, klimatizacijo in prezračevanje, aktualna.

Najprej je treba spomniti na potrebo po toplotni izolaciji obodnih struktur stavb in industrijskih prostorov, cevovodov in toplotnih omrežij.

Prav tako je pomembno, da klimatske naprave opremite s prilagodljivim krmilnim sistemom in visokokakovostno avtomatizacijo, kar vam bo omogočilo, da bodo načini delovanja vseh sistemov učinkoviteje, ekonomično in ustrezno prilagojeni pogojem delovanja. Seveda, brez upoštevanja vseh dejavnikov vpliva, vključno z medsebojnim vplivom sistemov na drugega, je taka konfiguracija problematična.

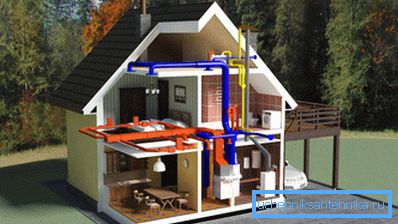

Bodite pozorni! Kot vidite, se prezračevanje, ogrevanje in klimatizacija obravnavajo kot enotni podnebni sistem, katerega vse vozlišča so medsebojno povezane in se medsebojno vplivajo.

Struktura in sestava

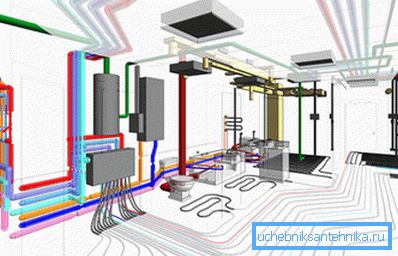

Da bi razumeli delovanje UWC kot celote, je treba vedeti, katere komponente in sklopi so vključeni v njihovo sestavo. Prav tako je pomembno, da si predstavljamo strukturo sistema in relativni položaj elementov.

Najbolj zapleteno in obsežno je prezračevanje.

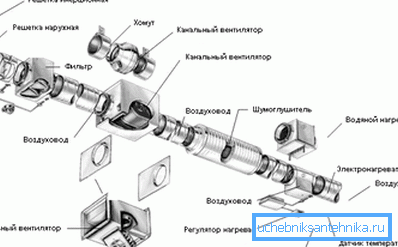

Če upoštevamo mehansko prisilno prezračevalno sesalno sobo, lahko razlikujemo njegove sestavne dele:

• Zračni kanali, kanali in mine. To je sistem poti, skozi katere je dotok in izpušna masa zraka. Izdelane so iz različnih gradbenih materialov, najpogosteje - iz kovine;
• Elektrarne - ventilatorji in črpalke. Zagotoviti gibanje določenih količin zraka z določeno hitrostjo in tlakom;

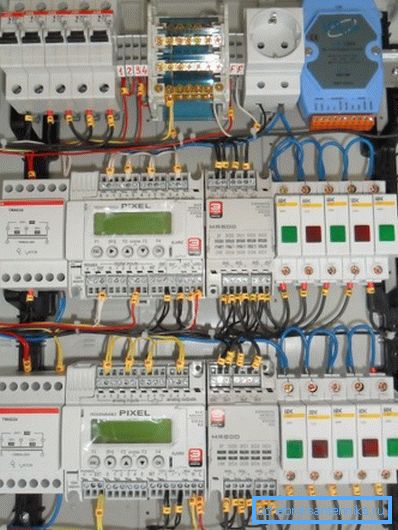

• Nadzorni sistem, avtomatizacija in zaščita. To je kompleks senzorjev, krmilnikov in izvršilnih mehanizmov, ki nadzorujejo in konfigurirajo sistem v realnem času v skladu z določenimi programi in načini delovanja. Lahko nadzorujejo vrtenje ventilatorjev, odpiranje in zapiranje ventilov, delovanje grelnikov, zasilnih stikal in druge opreme;
• Enota za pripravo zraka. Tukaj se filtriranje, predelava, ogrevanje / hlajenje in razvlaževanje / vlaženje zraka izvajajo s pomočjo različnih enot: filtrov, grelnikov, rekuperatorjev in razvlaževalcev;
• Nadzorna plošča z možnostjo ročnega in samodejnega prilagajanja najpomembnejših parametrov in načinov.

Ogrevalni sistem je lahko sestavljen iz različnih enot glede na vrsto:

• Centralizirani sistem oskrbe s hladilnim sistemom nam omogoča zmanjšanje sestave na cevovod in radiatorje;

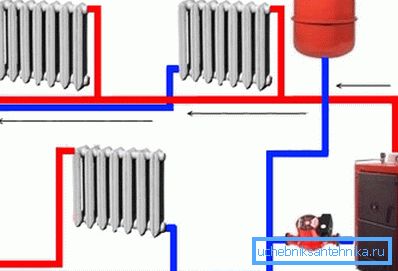

• Avtonomni sistem bo poleg cevi in ​​radiatorjev opremljen z ogrevalnim krogom za ogrevanje in cirkulacijskimi črpalkami, da se ohrani želeni tlak in pretok vode;
• Lesno ogrevanje je omejeno na peč in dimnikov, ki segrevajo zgradbo hiše in zrak;
• Električno ogrevanje bo sestavljeno iz elektroenergetskih sistemov, prevodnikov in grelnikov. Slednja je lahko s tekočim hladilnim sredstvom (olje in vodo) z žarilno nitko z električnim grelcem (grelnikom) ali infrardečim reflektorjem;
• Poseben sistem centralnega ali avtonomnega ogrevanja se lahko šteje za sistem "toplo pod", ker talni estrihi igrajo vlogo radiatorja.

Odvisno od zasnove in logike delovanja HVAC, se lahko uporablja za ogrevanje dovodnega zraka, za katerega se lahko uporablja medij za prenos toplote iz ogrevalnega sistema. Prav tako se za ogrevanje prostorov pogosto uporabljajo prezračevalni tokovi, npr. V športnih kompleksih se na vhodu vidi toplotna zavesa v preddverju, ki jo prenašajo mase toplega zraka in pare, odstranjene iz bazena.

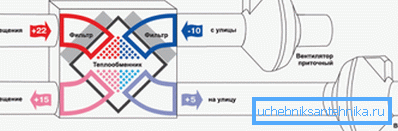

Nazadnje, izkoristek toplote uporablja toploto izpušnega zraka za ogrevanje dovodne mase, kar vpliva tudi na temperaturo zraka v prostoru in prihrani energijo za ogrevanje.

Klima je seveda popolnoma vključena v klimatski sistem. In deloma je prezračevanje in delno - ogrevanje / hlajenje, zato je, ko je klimatska naprava vklopljena, spremenjen način delovanja splošnega prezračevanja.

Bodite pozorni! V sodobnih sistemih HVAC so lahko nekatere vozlišča pogoste, funkcije drugih pa se lahko podvojene in zamenjujejo. Na splošno predstavljajo enoten podnebni sistem.

Glede na to, da je cena opreme za sodoben klimatski sistem zelo visoka, je zaželeno, da strokovnjake in usposobljene strokovnjake izvedejo zasnovo in namestitev. Treba je razumeti, da bi morali stroške povečati, da bi sile neodvisnih enot dosegle enake rezultate.

Regulativne zahteve

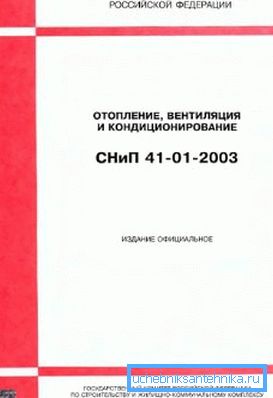

Gosstroy v Ruski federaciji leta 2004 je sprejel SNiP o ogrevanju in prezračevanju pod številko 41-01-2003, ureja in določa pravila in predpise, ki jih mora upoštevati klimatska oprema.

Splošne določbe dokumenta zahtevajo skladnost s številnimi tehničnimi parametri:

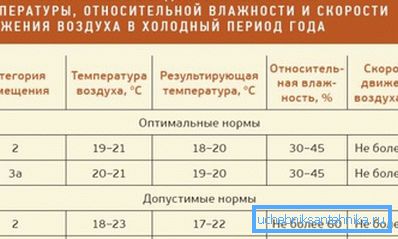

1. Norme meteoroloških razmer in čistoče zraka v servisiranem območju v prostorih stanovanjskih in upravnih stavb. GOST za tovrstne strukture ima številko 30494, obstaja pa tudi dokument SanPin 2.1.2.1002 o kakovosti zraka;
2. Norme meteoroloških razmer in čistosti zraka na servisiranem območju znotraj proizvodnih, laboratorijskih in skladiščnih objektov v skladu z GOST 12.1.005 ali SanPin 2.2.4.548;
3. Norme obremenitev hrupa in vibracij pri delovanju opreme za HVAC sisteme in zunanje vire v skladu s SNiP 23-03. Za sisteme za zasilni sistem in sistem brez dimljenja v skladu z GOST 12.1.003 raven hrupa v sobah z opremo ne sme presegati 110 dBA, z impulzno naravo hrupa - ne več kot 125 dBA;
4. Norme zaščite in zaščite ozračja pred škodljivimi emisijami prezračevanja;
5. Vzdrževanje standardov ogrevanja, prezračevanja in klimatizacije;
6. Norme za požarno in eksplozivno varnost klimatske naprave.

Bodite pozorni! Vsi uporabljeni cevovodi, zračni vodi, toplotnoizolacijske konstrukcije in oprema za ogrevanje in prezračevanje morajo biti izdelani iz materialov, odobrenih za gradnjo. Vsi materiali, za katere velja obvezno certificiranje, morajo imeti priložene dokumente za njihovo uporabo.

Posebna pozornost se posveča varnosti. Vse UWC bi bilo treba oblikovati ob upoštevanju varnostnih zahtev iz regulativnih dokumentov nadzornih organov ter zahtev proizvajalca opreme, materialov in opreme, če te zahteve niso v nasprotju s temi pravili in predpisi.

Poleg tega mora hladilno sredstvo v sistemih notranjega segrevanja imeti temperaturo 20 ° C nižje od temperature samovžiga plinov, aerosolov in drugih snovi v prostoru.

Hkrati temperatura ne sme presegati najvišjih vrednosti, navedenih v tehnični dokumentaciji za ventile, materiale in opremo, kot tudi vrednosti, ki so v teh pravilih in predpisih določene kot največja.

Če temperatura vode v cevovodu ali radiatorju presega 105 ° C, so potrebni ukrepi za preprečevanje vrenja. Če temperatura dostopnih površin presega 75 stopinj, morajo biti površine zaščitene z ograj ali toplotno izolacijo, še posebej, ko gre za dnevne centre.

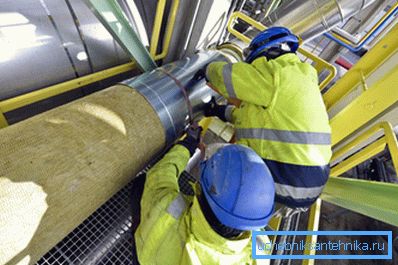

Temperatura površine toplotne izolacije ne sme presegati 40 ° C, hkrati pa mora zagotavljati:

• Zaščita požara;
• Toplotna izguba, ki ne presega dovoljenega;
• Zaščita pred kondenzacijo;
• Zaščita hladilne tekočine pred zmrzovanjem, če je cevovod nameščen v ogrevanih ali hlajenih prostorih.

Prav tako morate izolirati vroče površine prezračevalne in ogrevalne opreme, dimnikov, cevovodov in kanalov, ki se nahajajo znotraj prostorov. Na površini toplotne izolacije mora biti temperatura 20 ° C nižja od temperature vžiga plinov, aerosolov in prahu v prostoru.

Za izolacijo je sprejela SNiP 41-03.

Presečišče zračnih kanalov z vnetljivimi in eksplozivnimi snovmi s cevovodi je mogoče le, če opazimo razliko 20 ° C med temperaturo vžiga snovi in ​​temperaturo površine cevi. Če je plamenišče pod 170 ° C, je takšno križišče nesprejemljivo.

Sistemi za ogrevanje zraka ne smejo proizvajati toka, ki je večji od 70 ° C, ko zapusti razdelilnik. Zračne termične zavese na zunanjih vratih so omejene na 50 ° C, na zunanjih odprtinah in vratih pa na 70 ° C.

Bodite pozorni! Pri ogrevanju in prezračevanju prostorov so parametri mikroklime sprejeti po GOST 12.1.005, GOST 30494, SanPin 2.2.4.548 in SanPin 2.1.2.1002. V tem dokumentu so navedeni standardi za hladna in topla obdobja v letu, pa tudi za različne prostore.

Vzdrževanje ogrevalnih in prezračevalnih sistemov izvajajo strokovne ekipe z lastno službo za pomoč v sili.

Zaključek

Prezračevanje in ogrevanje sta en sam klimatski sistem, ki je zasnovan ob upoštevanju medsebojne odvisnosti teh funkcij. Parametri sistemov HVAC so standardizirani in urejeni s številnimi uradnimi dokumenti, kjer je posebna pozornost namenjena varnosti. Video v tem članku dopolnjuje tisto, kar je bilo rečeno z vizualnimi informacijami.
