Ogrevanje leningradka: povezava, funkcije, prednosti

Ogrevalni sistem zasebne hiše Leningradka je ena izmed najbolj zanesljivih in enostavnih rešitev. Govorili bomo o značilnostih, prednostih in načinih povezovanja tega sistema ogrevanja.

Enocevni ogrevalni sistem (Leningradka)

Opredelitev in sestava

Leningradka je ime enocevnega sistema za kroženje hladilne tekočine v ogrevalnem krogu hiše. V tem primeru so radiatorji ali baterije serijsko povezani in voda se premika v zaprti zanki:

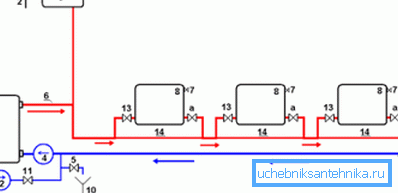

Na sliki so prikazane glavne vozlišča:

1. Ogrevanje kotlovne vode. Obstajajo plinski, lesni, šotni, trdni gorivi, električni in bencinski agregati, najpogosteje uporabljajo plinske kotle za ogrevanje;
2. Šoba za odstranjevanje zraka in odvajanje vode iz ekspanzijske posode. Prisotnost takšne šobe kaže na odprto vrsto ogrevanja, v katerem se odvečna voda odstrani brez tlaka; (Oglejte si tudi članek o prezračevanju ogrevalnega sistema: funkcije.)
3. Razširitveni rezervoar. Zasnovan za uravnavanje tlaka s kopičenjem vode med toplotnim raztezanjem in odtekanjem med hlajenjem. V primeru nesreče in pregrevanja / vrenja hladilne tekočine igra vlogo izrednega izpuščanja vode;
4. Obtočna črpalka. Zagotavlja potreben pritisk in hitrost kroženja hladilne tekočine v tokokrogih s prisilnim kroženjem;
5. Krogla za odvod vode. Potrebno je odstraniti hladilno sredstvo iz cevovoda in radiatorjev za obdobje popravila ali ohraniti ogrevalni krog za zimo;
6. Ogrevalna vodovodna cev;
7. Mayevsky's žerjav, da odstranite odvečni zrak iz radiatorja;
8. Radiator ali akumulator;
9. Hladilna tekočina iz cevi (obratka);
10. Kanalizacijski odtok za odstranjevanje vode, odstranjene iz glavne linije;
11. Krogelni ventil, ki se povezuje z dovodom vode. Ko je odklenjen, je vezje napolnjeno z vodo, potem je pipa zaklenjena in se zaganja;
12. Filtrira se za čiščenje vode pred dovajanjem v cevovod;
13. Krogelni ventil za izklop radiatorja. Omogoča izklop posameznih baterij za popravilo ali za varčevanje z energijo;

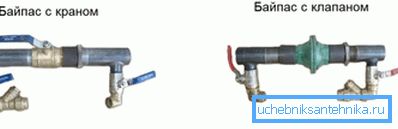

14. Bypass ali bypass. Omogoča, da nastavite (če je nameščen igelni ventil) ali odrežite enega ali drugega radiatorja iz skupnega vezja.

Ogrevalni sistem zaprtega tipa prevzame prisotnost ekspanzijske posode brez vtičnice. Takšna ogrevanja delujejo pod pritiskom in za zaščito v sili je zagotovljena enostavna struktura:

Bodite pozorni! Eno-cevna rešitev predpostavlja dosledno razporeditev grelnikov na skupni avtocesti ali garaži. To vam omogoča prihranek pri ceveh in namestitvenih aktivnostih.

Vrste

Poleg razdelitve v zaprto in odprto vrsto se Leningradka razlikuje po vrsti ožičenja v vodoravne in navpične vrste.

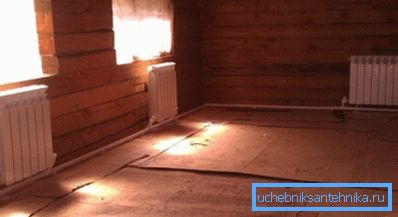

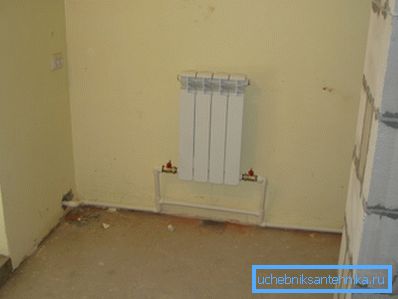

Najbolj priporočljiva je horizontalna shema ogrevanja v zasebni hiši. Vključuje polaganje avtoceste vzdolž obrisa prostora vzdolž zunanje stene v debelini tal ali nad njo. Radiatorji so serijsko priključeni na glavno linijo:

Bodite pozorni! Zaželeno je, da se eno vezje, medtem ko število radiatorjev v vezju ne sme presegati 10 kosov. Pri povezovanju dveh vezij različnih dolžin in prenosa toplote je treba njihovo pretočnost regulirati z igelnimi ventili, tako da ni neravnovesja sistema.

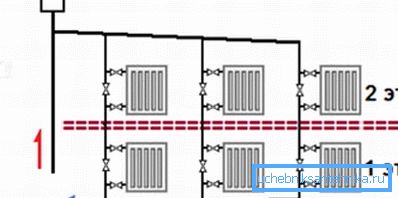

V primeru navpične porazdelitve cevi so ogrevalne naprave serijsko povezani s skupnim dvigalom. V takih primerih se praviloma uporabljajo prisilna cirkulacija in zgornja vodovodna napeljava.

Bodite pozorni! Kot lahko vidite z vertikalnim ožičenjem, se najpogosteje uresničuje vzporedna povezava več verig posameznih cevi s skupnim dvigalom. To je primeren za visoke stavbe.

Prednosti in slabosti

Če govorimo o prednostih enocevnega ogrevanja, potem v glavnem počivajo na gospodarstvu in zanesljivosti:

• Kontura ene cevi pomeni manjšo porabo cevi, zato se stroški projekta zmanjšajo;
• Sestavljanje, varjenje in drugo delo z eno cevjo je opazno manj. Prav tako vam omogoča, da prihranite na plače in stroške energije, čas in potrošne materiale;
• Sistem je časovno preizkušen in se je izkazal za izjemno zanesljivega.;
• Cev je lahko skrita pod tlemi. Upoštevati je treba izgubo toplote iz kontaktne linije s talne konstrukcije in ustrezno toplotno izolacijo;

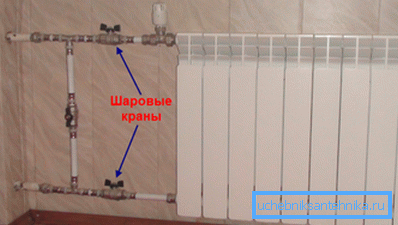

• Prisotnost obvoznic vam omogoča, da popravljate aparate pri obratovanju ogrevanja, in tudi za uravnavanje intenzivnosti dela posameznih baterij in prostorov.

Slabosti Leningradke so njegove lastnosti:

• Potreba po skladnosti s pravilnim razmerjem premera cevovoda, velikim prečnim prerezom glavne cevi;
• Neenakomerno segrevanje radiatorjev glede na njihovo odstranitev iz kotla. Za izenačevanje temperatur je potrebno povečati velikost in število baterijskih odsekov, ko se odmakne od vira toplote;
• Zaradi neenakomerne porazdelitve toplote ni priporočljivo priključiti več kot 10 radiatorjev v eno vezje, zato je ta rešitev primerna samo kot ogrevanje zasebne hiše - to je najlažje izvedljivo s svojimi rokami.

Bodite pozorni! Iz analize prednosti in slabosti enocevne ogrevalne sheme lahko sklepamo, da je primerna za zasebne in male komunalne hiše.

Zaključek

Leningradka vam omogoča enostavno in poceni ureditev ogrevanja v zasebni hiši. Zanj je značilna fleksibilnost in možnost prilagoditve intenzivnosti prenosa toplote posameznih grelnih naprav. Za popolnejšo izkušnjo si oglejte video na koncu članka.
