Ogrevanje stanovanjske zgradbe: tehnična naprava in

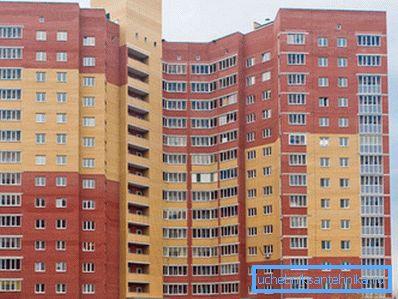

Najpreprostejša klimatska mreža zasebne hiše je sestavljena iz grelnega kotla, radiatorjev in cevi, ki te elemente povezujejo v zaprti obroč, skozi katerega kroži hladilnik. Vendar pa so sistemi ogrevanja visokih stavb urejeni na popolnoma drugačen način, kar je treba upoštevati pri popravilu ali posodobitvi sestavnega dela v stanovanju. V nasprotnem primeru se ne bodo izognili težavam s sosedami in uradi za stanovanja.

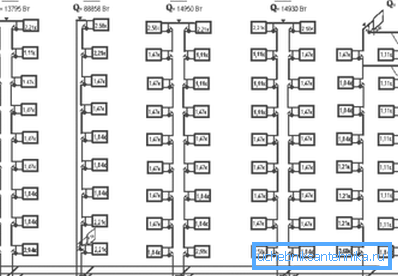

Shema razporeditve ogrevanja s centralnim pretokom hladilne tekočine

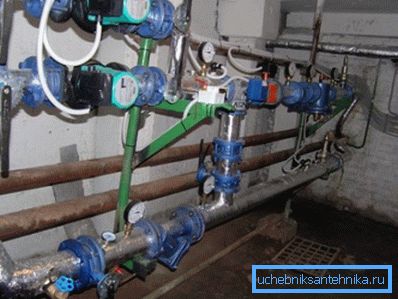

Hišna distribucija vozlišča

Ogrevalni sistem v stanovanjski zgradbi se začne z zapornim ventilom, ki je nameščen na cevi, ki povezuje cevovode v kleti s pretočnimi in izpustnimi toplotnimi črtami (navodila, priložena SNiP 41-01-2003).

Bodite pozorni! Ta trenutek je zelo pomemben za delavce stanovanjskih in komunalnih storitev in organizacije, ki izvajajo toploto. S tem ventilom se delijo njihova pooblastila: organizacija, ki zagotavlja storitve ogrevanja, je odgovorna za varnost in delovanje zunanjih komunikacij, stanovanjski oddelek ali kondominij, ki skrbi za notranje zdravje.

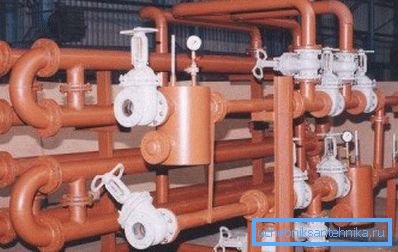

Po zapornici je na voljo vsa oprema, potrebna za kroženje hladilne tekočine in tople vode z apartmaji v vseh nadstropjih hiše. Njegov seznam in opis sta podana v tabeli.

Ogrevalni sistem stanovanjske zgradbe se prilagaja s spreminjanjem premera šobe za dvigalo gretja. Z zapiranjem in odpiranjem ustreznega ventila delavec za oskrbo z gospodinjskimi aparati in hitrostjo pospešuje ali upočasni kroženje hladilne tekočine v ogrevalnem sistemu, s čimer spremeni temperaturo v radiatorjih.

Cevovodi za oskrbo in praznjenje

Naslednji pomemben element ogrevalnega sistema stanovanjskih zgradb je dvigalo, ki oskrbuje vodo v vsakem nadstropju hiše in izprazni hlajeno hladilo, ki teče skozi akumulatorje, nameščene v stanovanja.

Obstajata dve glavni shemi:

1. Toplotni nosilec se napaja preko ene cevi in ​​se odstrani preko drugega. Te glavne dvižne postaje, ki se nahajajo na različnih koncih hiše, v vsakem nadstropju so med seboj povezani z mostičniki, skozi katere tekoči tekočina, ki se razprostirajo v vseh baterijah. Tako je organiziran ogrevalni sistem 5-nadstropne večnadstropne stare hiše.

Takšna shema je bila naknadno opuščena, ker oteži popolnoma izpust hladila. Pri zračenju cevi ali radiatorjev v določenem apartmaju je zelo težko odstraniti vso vodo iz vodoravnih odsekov cevovodov.

1. Voda teče skozi navpično cev v podstrešje in se nato spusti iz akumulatorja v akumulator, od zadnjega nadstropja do dna..

Bodite pozorni! Obe shemi za distribucijo vode imata eno glavnih pomanjkljivosti - skakalec, ki se nahaja na podstrešju ali v tehničnem delu. Potrebno je za odvajanje zraka skozi zračni ventil, vendar vodi do precejšnje izgube toplote, kar zmanjšuje učinkovitost podnebnega sistema kot celote.

Glede na to, da tehnične ravni stanovanjskih zgradb (podstrešij in kleti) niso ogrevane, obstaja nevarnost zamrzovanja hladilne tekočine v primeru nesreče ogrevalnega sistema.

Da bi se temu izognili, so na voljo naslednje konstrukcijske lastnosti ogrevalnih kotov:

1. Nagib vodoravnih skakalcev. Če je padec višine cevovodov, ki jih predvideva SNiP, ustrezno upoštevan, se med spuščanjem hladila vse tekočine iz njihovih cevi umaknejo in tvorjenje ledu, ki je sposobno za razbijanje cevi in ​​radiatorjev, je popolnoma izključeno.
2. Ogrevanje tehničnih tal. Čeprav gre za ogrevanje radiatorjev na podstrešju in v kleti, cevi sami kljub stekleni volni ali mineralnim vlaknim, ki jih pokrivajo, še vedno segrejejo zrak, tako da se hladilno sredstvo po izklopu v nujnem primeru ne ohladi.
3. Velika vztrajnost. Zgornji in spodnji nadvozniki dvižnih plošč so precej veliki v premernih ceveh (več kot 50 mm). Njihovo hlajenje po prenehanju segrevanja ne pride takoj. Zaradi tega voda v njih nima časa zamrzniti.

Na splošno je trenutno uporabljena shema z zgornjo porazdelitvijo hladila zelo učinkovita, čeprav ima nekaj funkcij delovanja:

1. Zagon ogrevalnega sistema je čim preprostejši. Dovolj je, da odprete zapiralno armado, ki blokira dostop vode in zračnega ventila na podstrešju. Po polnjenju cevi z vodo je slednja blokirana, da se izognemo izgubi hladilne tekočine. Na tem dogodku se zaključi zagon klimatske mreže.
2. Nasprotno, izklop ogrevanja in izrednega izpuha hladila je težko. Najprej morate najti želeno cev v zgornjem nadstropju, zapreti ventile, nato pa odprite ventil na spodnjem delu dvižnega voda.
3. Pri navpični distribuciji je distribucija toplote neenakomerna (čeprav je cena storitev ogrevanja enaka). Dejstvo je, da zgornji apartmaji dobijo bolj vroči nosilec toplote, ki bolje izboljša stanovanje. Da bi nadomestili to, v stanovanjih, ki se nahajajo spodaj, morate namestiti ogrevalne radiatorje z velikim številom odsekov.

Toplotni izmenjevalci v apartmajih

Če grejnih naprav v mestnem stanovanju niste zamenjali z lastnimi rokami, jih ogreje ena od dveh naprav:

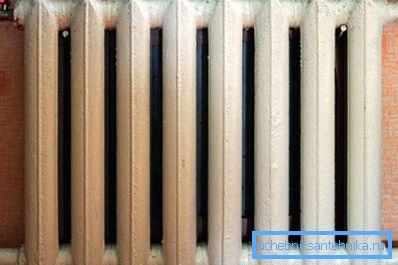

1. Litoželezniška baterija. Ima majhen prenos toplote, znatno vztrajnost, veliko težo in sploh ne estetski videz. Po drugi strani pa se ta naprava lahko uporablja s toplotnim nosilcem katere koli kakovosti. Litoželeza praktično ni dovzetna za korozijo in lahko traja več kot 50 let s periodičnim čiščenjem notranjih nanosov.

1. Jeklena cev s ploščami za prenos toplote. Ta grelna naprava je bila nameščena v povezavi s prihranki v gradnji hiš in ne zadržuje vode.

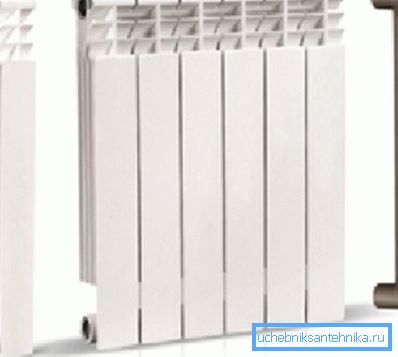

Sedaj je najboljša možnost za ogrevalni sistem s centralno napravo za hlajenje upravičeno šteti kot bimetalni grelni radiatorji.

Te naprave so sestavljene iz:

• jekleni okvir, skozi katerega teče hladilnik;
• aluminij toplotni izmenjevalec, ki je obrabljen na okvirju - povečuje prenos toplote in daje akumulatoru privlačen videz.

Cevi iz trpežne jeklene pločevine preprečujejo korozijo (za razliko od aluminijastih radiatorjev) in dajo moč radiatorju, ki ščiti pred hidravličnimi in pnevmatskimi udarci, ki niso redki pri centraliziranih ogrevalnih sistemih.

Druga pozitivna točka pri uporabi bimetalne naprave je visoka moč. Tako je mogoče uporabiti manj odsekov.

Edina slaba stran je visoki stroški. Opisane grelne enote so med najdražjimi med vsemi obstoječimi ogrevalnimi napravami.

Bodite pozorni! Če na vstopnih cevih akumulatorjev obstajajo regulacijski ventili - pipe, termostati, dušilke itd., Morate obvoznico opremiti (mostiček med vstopom in izstopom akumulatorja). V nasprotnem primeru bo termostat uravnaval volumen hladilne tekočine ne samo v akumulatorju, temveč v vseh stanovanjih, ki so nameščeni spodaj, kar verjetno ne bo zadovoljilo sosedov.

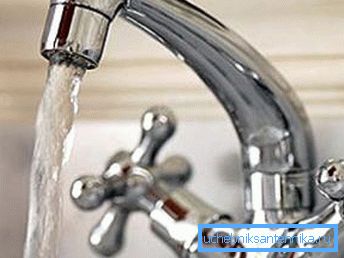

Značilnosti sistemov tople vode

Organizacija, ki se ukvarja s ogrevanjem stanovanjskih zgradb, pozna in dobavlja toplo vodo potrošnikom.

Tako kot podnebni sistem ima ta inženirska mreža nekaj značilnih lastnosti:

1. Ogrevanje sanitarne vode in hladilnega sredstva je v času ogrevanja centralizirano. Najpogosteje se iste cevi uporabljajo za dobavo obeh tekočin. Za ločitev pretoka se uporabljajo ventili, ki se nahajajo v kleti.

1. Sistem tople vode ima lahko eno ali dve cevi. Slednja shema je bolj priporočljiva, ker vam omogoča, da se izognete čezmerni porabi vode, ki se pojavi v enocevnem sistemu, ko se ventil odpre (vsak potrošnik čaka, dokler ohlajena voda ne izsuši in vroča voda začne teči).
2. Pogosto so radiatorji, nameščeni v kopalnici in uporabljeni za sušenje brisač, priključeni na cevovod za toplo vodo. To ni zelo dobra shema, saj je ogrevana brisačo še vroča poleti, zaradi česar je neprijetno, da ostanejo v kopalnici.

Nasvet! Za rešitev tega problema je preprosta. Med popravilom ali pri zamenjavi ogrevalne opreme v stanovanju morajo biti zapiralni ventili nameščeni na dovodno in izhodno okovje. Ne pozabite opremiti obvoda.

1. Zaradi vroče vode se napaja preko cevi ogrevanja, je to poleti pogosto izključeno. Potrebno je opraviti vzdrževalna dela na glavni opremi ogrevalnih omrežij.

Zaključek

Ogrevalni sistem stanovanjskih zgradb s centralnim pretokom hladilne tekočine se bistveno razlikuje od posameznih klimatskih omrežij. Nekvalificirana intervencija in modernizacija ne morejo le poslabšati kakovosti ogrevanja sosedov, temveč tudi popolno oviranje cevovodov.

Zato je pri opravljanju katerega koli dela potrebno strogo spoštovati predpisana pravila ali uporabljati storitve usposobljenih strokovnjakov. Iz video posnetka, objavljenega v tem članku, lahko izveste več o inženirskih omrežjih visokih stavb.
