Ogrevanje vode - ogrevanje brez odlašanja

Uporaba vode kot hladila je stroškovno učinkovita zamisel. V apartmajih so namesto običajnih baterij vgrajeni grelniki vode. Take prednosti, kot so: varnost, kompaktnost, ekskluzivni dizajn prispevajo le k naraščajoči priljubljenosti konvektorjev.

Talni konvektor je povsem neviden.

Značilnosti oblikovanja

Zunanja enota je pravokotno trdno telo, prekrito z mrežo. Talna različica je kot majhna klop, stenska plošča je majhne debeline, vgrajene pa lahko vidimo le skozi rešetko.

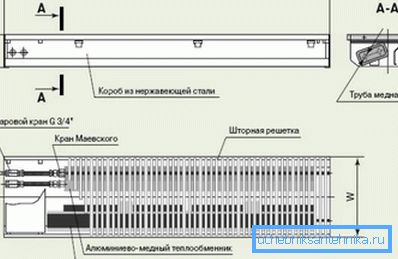

Konvektorsko vezje

Klasično ohišje je iz nerjavnega jekla. Toda, glede na konstrukcijske značilnosti prostora in želje kupcev, je telo lahko izdelano iz lesa, marmornih čipov ali plošč MDF.

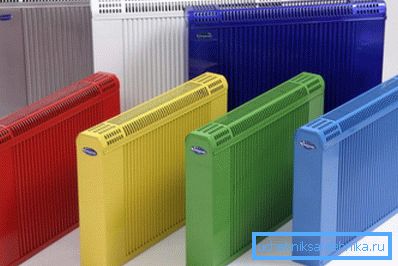

Barvna različica pokrovov konvektorja

Ascetic zunaj, znotraj konvektorja ogrevanja vode so bolj zapleteni. Njihovo "srce" se šteje kot toplotni izmenjevalec, ki je ravno baker ali cev v obliki tuljave. Na njem je pritrjena pravokotna metoda tesno prilegajočih lamel.

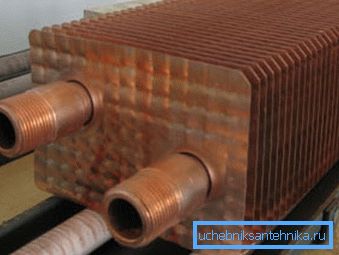

Popolna

Kraj njihovega povezovanja s cevjo naj izključi najmanjše vrzeli, ki zmanjšujejo prenos toplote. Baker se najpogosteje uporablja za izdelavo plošč, lahko pride do sprememb iz jekla in aluminija, glavna stvar je, da je toplotna prevodnost na višini.

Bodite pozorni! Zaradi stalnega stika z vodo mora biti ta element odporen proti koroziji. Torej so neželezne kovine boljše.

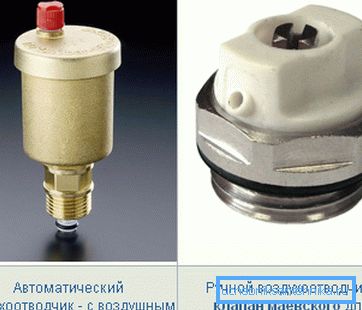

Povezava z dvižnim vodom ali centralnim cevovodom se izvaja s pomočjo posebnih dovodov z notranjim navojem, ki se nahajajo na koncu naprave ali na strani. Na sodobnih ogrevalnih vodih so nameščeni ventilski ventili ali ročni / avtomatski ventili, ki sproščajo odvečni zrak, kar ovira prenos toplote.

Ti

Če je v paketu vključen elektronski termostat / termostat, bo nadzoroval delovni ritem naprave. Postopek ogrevanja se občasno ustavi, ko je dosežena nastavljena temperatura in se začne hladiti, ko se zrak ohladi.

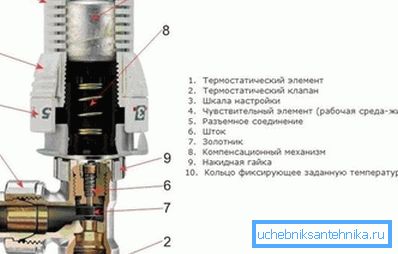

Termostatska naprava

Za povečanje kroženja zraka se uporablja ventilator, ki je že vgrajen ali ga bo treba kupiti. Ta koristen dodatek (1-2 kosi) najdemo samo pri ogrevanju s konvektorjem za talno ogrevanje.

Kako konvekcija pomaga toplo

Za razliko od običajnih baterij, ki segrejejo zrak s sevanjem toplote s svojih površin, konvektorji za segrevanje vode delujejo drugače. Zmešajo zračne mase, nadomešča topel zrak z mrazom in ustvarja prijetno vzdušje. Ne čuti suhega in specifičnega neprijetnega vonja požganega prahu.

Topla voda iz ogrevalnega sistema vstopi v izmenjevalnik toplote in segreva plošče. Glede na toplotno prevodnost uporabljenega materiala, kot je bilo omenjeno zgoraj, se deli hitro segrejejo. Skozi luknje v rešetki se topla masa svobodno vzpenja, razseljena s hladnimi mase.

Vgrajeni ventilator spodbuja ta proces in po nekaj minutah lahko občutite rezultat. Hkrati se učinkovitost dvigne na 95%, zaradi česar je primerno uporabljati vodne konvektorje v prostornih prostorih z velikimi okni in odprtinami za vrata.

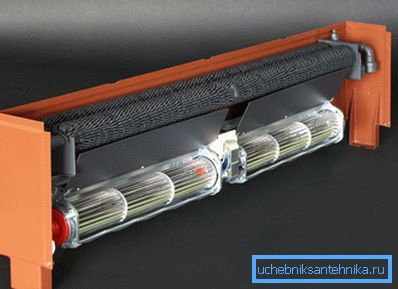

Ventilator Tangencialnega tipa

V skladu z zahtevami GOST 20849-94 morajo konvektorji za ogrevanje vode imeti prvo bistveno lastnost - tesnost in trdnost, ki se preverja s preskusnim vodnim tlakom 1,5 MPa. Grelne elemente in ohišje morajo biti prevlečeni s protikorozijsko toplotno odporno kompozicijo.

Med drugim je vodni konvektor ogrevanja zaradi naraščajoče priljubljenosti relativno poceni. Namestitev strokovnjakov na stensko, talno ali podstrešno gradnjo vas bo stala skoraj dvakrat ceneje kot notranja. To ceno upravičuje kompleksnost predhodnega dela na nišni napravi naprave v dvignjenem nadstropju.

Kratek opis tipičnih konvektorjev

Njihove tehnične značilnosti so pomembne za grelnike vode, zato je na njihovi podlagi izbrana poseben model grelnika.

Značilnosti tipičnih konvektorjev so v naslednjih mejah:

  • največji dovoljeni tlak med delovanjem je 16 bar;
  • testiranje tlaka - 25 atm;
  • temperatura vode lahko doseže 130 ° C;
  • maksimalno segrevanje ohišja - 60 ° C;
  • toplotni izmenjevalec je lahko 4 ali 6 vrstic;
  • volumen vode v izmenjevalniku toplote je 0,7-0,9 l;
  • pretočnost na uro z 90 na 170 litrov;
  • moč od 100 do 200 kW;
  • teža je od 14 do 21 kg.

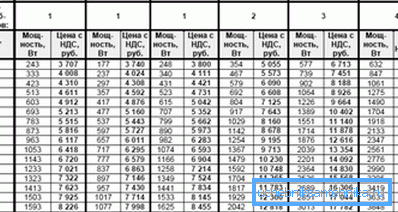

Značilnosti številnih konvektorjev

Montaža

Navodila za vgradnjo grelnikov vode so preprosta in so povezana z ogrevalno cevjo. Vgrajeni modeli so nameščeni hkrati s talno napravo, lahko so stenski ali modni modeli vedno nameščeni.

Postopek vgradnje vključuje ožičenje električnih kablov, oskrbovalne tokokroge hladilne tekočine in nišno napravo za enoto, ki mora biti izpihnjena s končnim dnom. To delo je bolje zaupati kvalificiranim strokovnjakom.

Bodite pozorni! Izračunajte tudi zmogljivost naprave, naročite specialistu, če niste toplotni inženir, pri računanju ogrevanja ne morete upoštevati, na primer, izgub toplote. Potrebovali boste podatke o površini prostora, izolaciji in višini stropa.

V odvisnosti od namena lahko konvektor ogrevalne vode izvede dve funkciji:

  • ogrevanje prostora - naprava je nameščena stran od odprtin oken;
  • ustvarite zračno pregrado do hladnega zraka v okenski prostor - grelnik nasproti okna na razdalji od 20 do 30 cm.

Brezhibno ogrevanje se doseže z upoštevanjem naslednjih pogojev vgradnje:

  1. Vhod / iztok hladilnega sredstva je narejen iz togih ali gibkih priključkov in zapiralnih ventilov (vključeni).

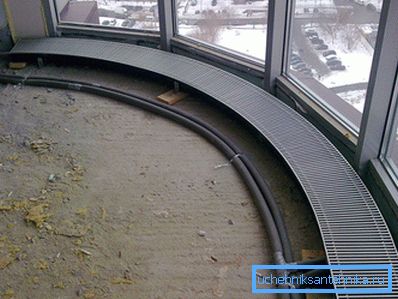

Trdne povezave so bile izdelane
  1. Konvektorska niša mora imeti tako globino, da je dekorativni pokrov naprave napolnjen s končnim podom.
  2. Dovoljene vrzeli na širini in višini konvektorja od 10 do 15 mm.
  3. Prilagajanje konvektorja s konvektorjem, vodoravno poravnano in zavarovano.
  4. Vrzeli so izolirani in zapečateni s posebnim materialom..
  5. Po namestitvi končnega poda povežite eyeliners (električni je potreben, če je vgrajen ventilator).
  6. Preostale vrzeli zatesnite s tesnilnim / končnim materialom, vklopite napravo in pokrijte z mrežo.

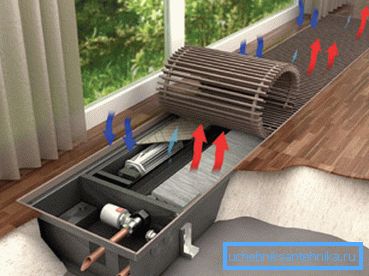

Konvektor potopi v dvignjeno tla do samega roba platišča

Namestitev stenskih in plinskih grelcev nima toliko nianse in je povezovanje objekta z vodovodno omrežje, kar je enostavno z lastnimi rokami.

Pred delom s stenskim grelnikom morate odstraniti baterijo in nadaljevati neposredno z namestitvijo.

  1. Namesto vijakov hladilnika na objemke privijte dve sklopki z enakim premerom, navadno 20 mm.
  2. Na oklepajih pritrdite konvektor in poravnajte svojo os z osmi niti.
  3. Navijte navoje na grelniku, potisnite sklopke do konca in privijte matice.
  4. Da bi se izognili vodnemu kladivu in zaganjanju dvižnika, počasi odprite ventile.

Bodite pozorni! Pri povezovanju podnožja z mestnim ogrevalnim sistemom uporabite večplastne plastične cevi, izdelane iz prepletenega polietilena s posebnimi okovji. Druga možnost je spajkanje z bakrenim okovjem za cevi. To bo vašo zasnovo zaščitilo pred triki s spremembami v temperaturi vode in pritisku.

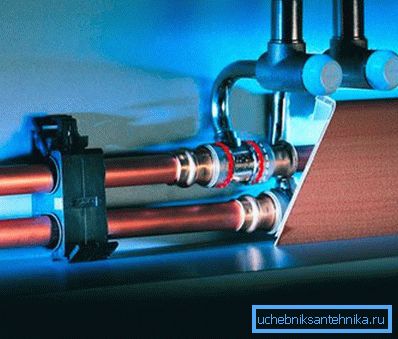

Na foto - zanesljivi povezavi konvektorja postelje

Povzemanje

Uporaba vodnih konvektorjev - najcenejša oblika ogrevanja. Različne namestitvene naprave vam omogočajo, da nežno segrejete sobo, ne da bi izsušili zrak. Sistemi za nadzor temperature vam omogočajo vzdrževanje stalnega termičnega praga, prihranek družinskega proračuna.

Videoposnetek v tem članku bo podrobno prikazal in olajšal namestitev vodnega dna konvektorja.
