Osnovna shema ogrevanja in njegove vrste

Preden začnete načrtovati avtonomno ogrevanje v stanovanju ali zasebni hiši, se morate seznaniti s konceptom ogrevanja. Spodaj si podrobneje ogledamo, kaj je to, in kakšni so osnovni koncept ogrevanja.

Splošne informacije

Po shematični shemi ogrevalnega sistema se običajno razume najpreprostejša shema, ki označuje glavne elemente ogrevanja vode, združene v en sam sistem.

Slednje je mogoče izvajati na več načinov, vendar v vsakem primeru vključuje naslednje elemente:

• Ogrevanje kotla - omogoča ogrevanje tekočine.
• Cirkulacijska črpalka ali pospeševalni rezervoar (odvisno od vrste sistema) - zagotavlja premik hladilne tekočine v tokokrogu.
• Razširitveni rezervoar - kompenzira toplotno raztezanje hladilne tekočine, kot tudi vodni kladivo.

• Contour - predstavlja zaprto pot, skozi katero hladilno tekočino vstopi v radiator in se nato vrne v kotle.
• Ogrevalni radiatorji so naprave, ki zagotavljajo ogrevanje prostorov.
• Toplotni nosilec je tekočina, ki prejema toploto iz kotla in jo prenese na radiatorje. Najpogosteje se za te namene uporablja navadna voda ali sredstvo proti zmrzovanju. Slednja ima nižjo zmrziščno točko.

Razlike v shemah so naslednje:

• Pri metodi kroženja hladilne tekočine;
• Pri postopku povezovanja radiatorjev.

V nadaljevanju upoštevamo značilnosti vsake od njih.

Vrste shem

Glede na način povezovanja radiatorjev so ogrevalni sistemi dveh vrst:

Vsako od teh se lahko izvede z naravno cirkulacijo in prisiljeno. Poleg tega ima vsaka možnost svoje prednosti in slabosti, ki jih je treba upoštevati.

Enotna cev

Glavna prednost enocevne povezave je njena preprostost in nizki stroški izvedbe. Vendar se lahko uporablja le v majhnih prostorih. To je posledica dejstva, da akumulatorji v tem primeru, neenakomerno s toploto in z veliko števili, lahko zadnji v tokokrogih ostanejo na splošno hladni.

Z naravnim prometom je zasnova naslednja:

• Kontura, ki pride iz ogrevalnega kotla, se dviga navpično navzgor in se poveže z obnovitvenim rezervoarjem.
• Nato se cev spusti in, kot je omenjeno zgoraj, prehaja okoli oboda prostora. Poleg tega mora biti kontura nameščena s stalnim rahlim nagibom, ki zagotavlja naravno cirkulacijo.

• Radiatorji so priključeni na krogotok hladilne tekočine. Še več, vezava nujno poteka z obvodom. To vam omogoča ločeno uravnavanje ogrevanja posamezne baterije in, če je potrebno, odstranite baterije, ne da bi prišlo do izpraznitve hladilne tekočine.

Ta shematski prikaz ogrevalnega sistema je dober, ker je ogrevanje nehlapno. Res je, da to zahteva uporabo nehlapnega kotla.

Kar zadeva pomanjkljivosti, je med njimi mogoče razlikovati nižjo učinkovitost, saj se hladilna tekočina premika z nižjo hitrostjo in se zato ohrani čas, da se ohladi. To vodi k dodatnim stroškom in trajanju radiatorjev za ogrevanje. Poleg tega obstaja več zahtev za namestitev in presek cevovoda.

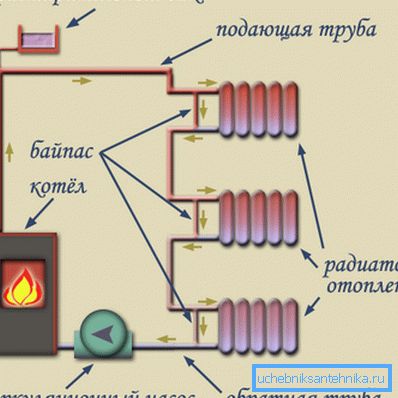

Te pomanjkljivosti so prikrajšane za obvezni sistem, ki se izvaja s pomočjo obtočne črpalke.

V tem primeru je povezava naslednja:

• Iz kotla je vezje, na katerega je obtočna črpalka priključena za ogrevanje.
• Črna je priključena na črpalko, ki omogoča napeljavo na radiatorje in odvodni rezervoar.

Nasvet! Pri nameščanju črpalke lahko izvedete obvod in priključite ekspanzijsko posodo. Skladno s tem se obvod mora prekrivati ​​z žerjavom. To vam bo omogočilo, da preklopite načine naravnega in prisilnega kroženja.

Twin cev

Ta možnost ogrevanja se lahko uporablja v velikih hišah in apartmajih. Baterije v tem primeru lahko priključimo tako serijsko kot vzporedno. Poleg tega se celo s serijsko povezavo baterij segrejejo bolj enakomerno kot z enojnim priključkom.

Pomanjkljivost te možnosti je njena višja cena, saj za njeno izvajanje potrebujejo veliko več cevi. Treba je opozoriti, da se v tem primeru najpogosteje uporablja prisilno kroženje, saj je težje zagotoviti naravno cirkulacijo.

Ta shema izgleda takole:

• Iz kotla je vezje, na katerega je obtočna črpalka povezana z ožičenjem na ekspanzijsko posodo in zbiralnik (pri vzporedni priključitvi).
• Poleg tega se praviloma razdeljevalec v različne prostore hiše ali stanovanja izvaja s kolektorjem. Ko je več radiatorjev priključenih na en vezje, se cev vodi do zadnjega v akumulatorskem krogu.
• Povratna črta je priključena na prvo vtičnico akumulatorja, ki je vzporedna z vročim krogotokom in je priključena na zbiralnik, zaradi česar ohlajena hladilna tekočina teče v kotlu in se ponovno segreje.

Pomembna prednost te možnosti je možnost prilagajanja ogrevanja baterij v različnih prostorih. Poleg tega se lahko pri uporabi posebne elektronske opreme vzdrževanje določene temperature v prostorih izvede samodejno.

Bodite pozorni! Upoštevali smo najpreprostejšo različico sistema, ker lahko ogrevanje vključuje tudi "toplo dno".

Tukaj v bistvu vse glavne točke priprave koncepta. Praviloma na podlagi tega izvede podrobnejši projekt. Podrobna navodila o tem lahko najdete na našem gradbenem portalu.

Zaključek

Shematski diagram daje idejo o delovanju ogrevalnega sistema in njegovem izvajanju. Poleg tega je njegova izbira odvisna od številnih pogojev delovanja ogrevanja. Iz videoposnetka v tem članku lahko dobite dodatne informacije o tej temi.
