Ozki radiatorji: variacije in uporabe, vodoravne in navpične

Izbira radiatorjev za ogrevanje je običajno povezana z izračunom toplotne moči in toplotnimi izgubami, vendar ostaja še ena pomembna točka - skladnost naprave z zasnovo prostora. Standardne baterije so daleč od vedno primerne in želimo razmisliti o ozkih vodoravnih radiatorjih, navpičnih modelih in značilnostih njihovega delovanja.

Ozki radiatorji

Vrste

Zdi se, da je opredelitev "ozkega" precej racionalizirana in nejasna, zato je treba uvesti nekaj jasnosti.

Začnimo z dejstvom, da ozko imenujemo ne samo horizontalno, temveč tudi vertikalno projekcijo izdelka, zato dobimo dve skupini:

1. Ozke horizontalne naprave, katerih višina je veliko manjša od širine, to je horizontalna projekcija ohišja;
2. Vertikalne naprave, katerih širina je veliko manjša od višine, in predmet razmišljanja je navpična projekcija telesa.

Bodite pozorni! Vertikalne in horizontalne baterije se uporabljajo na različne načine in rešujejo različne tehnične in projektne naloge.

To skupino konvektorjev je mogoče razdeliti na podlagi splošno sprejete razvrstitve, tako da lahko varno razlikujemo naslednje vrste:

• Tubularni registri, iz jekla, bakra ali litega železa. Zasnova je sistem vertikalnih ali vodoravnih cevi, ki so povezani z glavami, je zelo priljubljen v ozkem dizajnu;
• Baterije za sekcijske litine. To je poznan model za prebivalce post-sovjetskih mest, ki je prav tako zelo priljubljen pri proizvodnji nestandardnih izdelkov;
• Sekcijski konvektorji s plavutmi. To so sodobne aluminijaste ali bimetalne naprave z značilnimi navpičnimi ploščami;
• Jeklene plošče. Predstavljamo varjene profilne jeklene plošče, ki tvorijo notranje kanale zaradi profiliranja. Hladilna tekočina cirkulira skozi kanale in segreva ploščo.

Bodite pozorni! Vsaka vrsta gradnje ima svoje prednosti in slabosti, zato je pri načrtovanju ogrevalnega sistema z lastnimi rokami bolje, da preberete ločene članke na naši spletni strani, namenjene vrstam radiatorjev.

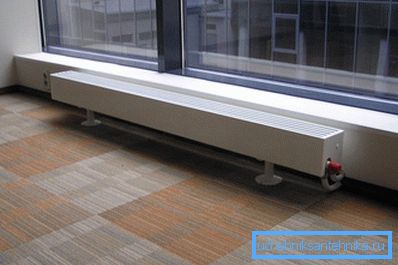

Ozke konvektorje so med drugim lahko izdelani iz različnih materialov. Uporabljeni material prav tako močno vpliva na učinkovitost naprave, zato je treba ta dejavnik upoštevati.

Danes so baterije izdelane iz takšnih kovin:

1. Litoželezni;
2. Jeklo;
3. Aluminij;
4. Baker;
5. Jeklo + aluminij;
6. Baker + aluminij.

Najvišji prenos toplote opazimo pri proizvodih iz bakra in aluminija, vendar so prvi predragi, slednji pa zahtevajo hlajenje in tlak v sistemu. Jeklene naprave se bojijo vodnega kladiva in korozije, litega železa - pretežka in inertna.

Bimetalni jekleno-aluminijski radiator se šteje kot kompromisna rešitev.

Bodite pozorni! Razvrstitev in razlike v vrstah naprav niso odvisne od velikosti in so izdelane po splošnih pravilih.

Namen

Govorimo o imenovanju ozkih ogrevalnih naprav. Zakaj so potrebni?

Dejstvo je, da je daleč od vedno mogoče uspešno namestiti standardne izdelke v notranjost, zlasti v sodobnih stanovanjih in hišah. Znano je, da je običajno namestiti radiatorje pod okna, toda trenutni trendi povečujejo okenske odprtine in običajne baterije preprosto ne ustrezajo okenskemu oknu.

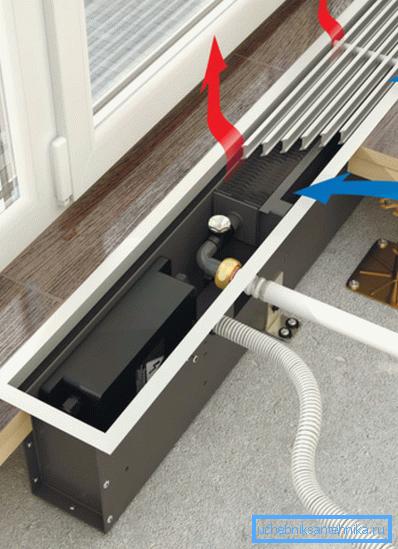

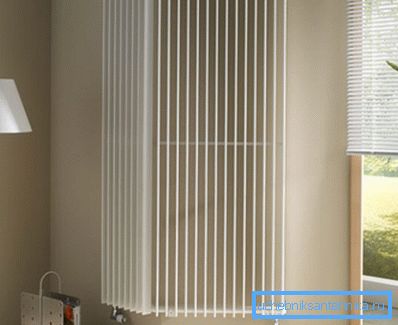

Pogosto okno zavzema celotno višino stene. V tem primeru so nameščeni podzemni konvektorji ali v bližini okna nameščen visok in ozek radiator, ki rešuje problem segrevanja določenega območja hiše.

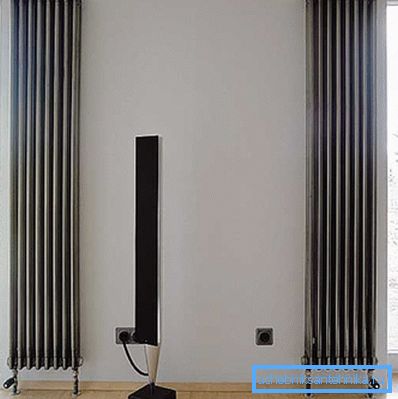

Pogosto so domovi z nestandardno zasnovo načrta, kar ne pomeni običajne namestitve baterij. V tem primeru se grelniki lahko namestijo v posebne niše, na stene ali v kotih.

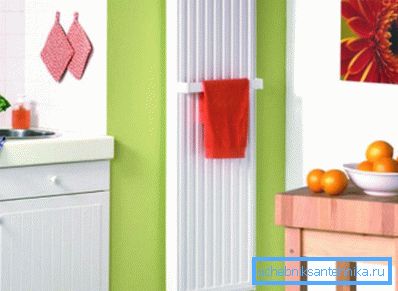

Sobe kopalnic in stranišč, kot tudi kuhinje in hodniki imajo pogosto neobičajne oblike in velikosti. Prav tako se izkaže, da je primerno uporabljati konvektorje z zoženimi dimenzijami.

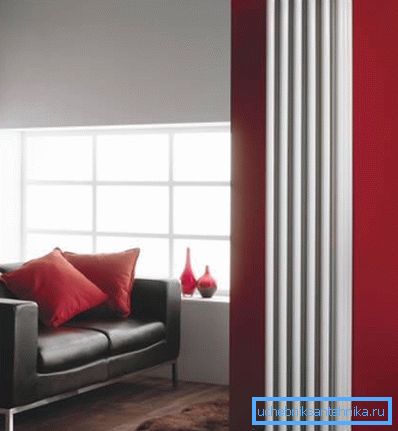

Nazadnje, pogosto se zgodi, da naprava neobičajne oblike postane pripomoček in okrasi sobo, oblikuje svoj slog in ustvarja določeno vzdušje. V tem primeru je njegova uporaba povsem umetniška narava.

Bodite pozorni! Uporaba zoženih radiatorjev je posledica dejstva, da se standardni aparati v notranjosti ne prilegajo ali se slabo prilegajo, pa tudi zaradi dizajnerskih užitkov. Praviloma oba vzroka igrajo vlogo.

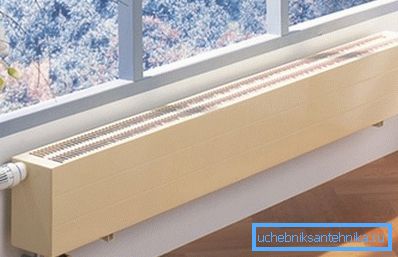

Horizontalni konvektorji

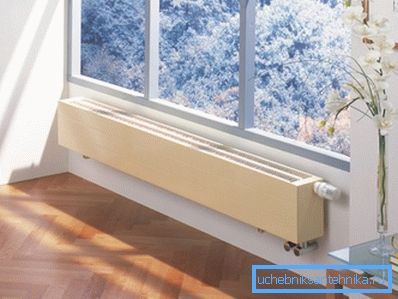

Horizontalni modeli so navadno širši navpični. To je posledica objektivnih razlogov: sodobna okna so postala višja in večja, ogrevanja običajnih velikosti pa ni več mogoče postaviti pod njih. Dimenzije ozkih radiatorjev so 150, 200, 250 in 300 mm.

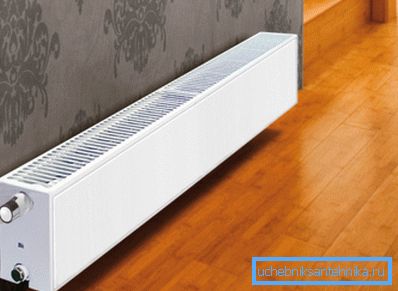

Poleg tega je delo nizkega konvektorja veliko bolj učinkovito, saj je najhladnejši zrak koncentriran spodaj, zato je prenos toplote aktivnejši. Čeprav, če primerjamo učinkovitost s standardno napravo, nizki grelec izgubi.

Nizki horizontalni modeli so najpogosteje dve ali tri cevi z navpičnimi plavuti. Večino energije se prenaša z neposrednim prenosom toplote in konvekcijo.

Na voljo so tudi liti deli železa, plošče in baterije cevnih odsekov z aluminijastimi plavuti. Podstavne in podzemne modele je treba napotiti v posebno skupino, saj se zelo razlikujejo v pravilih povezave, vezanja in namestitve.

Bodite pozorni! Horizontalne nizke naprave nimajo bistvenih razlik v povezavi in ​​namestitvi, razen pri modelih s prikrito namestitvijo.

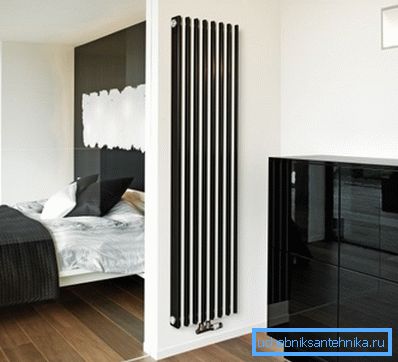

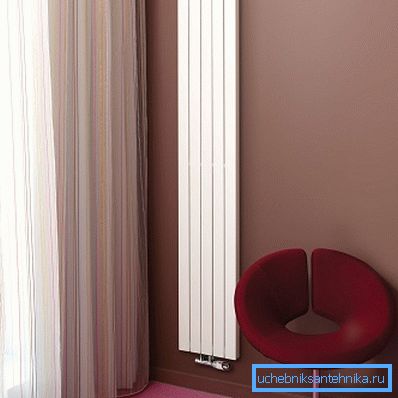

Navpične baterije

Modeli z navpično usmerjenostjo so veliko manj pogosti in so najpogosteje na voljo v trgovinah le po naročilu. To je posledica dejstva, da se ti izdelki uporabljajo predvsem za ustvarjanje nenavadnih notranjosti.

S tehničnega vidika je vertikalna orientacija neprofitna, saj je zgornji del ogrevanega zraka, kar zmanjša intenzivnost prenosa toplote. Konvekcijska aktivnost se tudi zmanjšuje, topla masa se kopiči pod stropom.

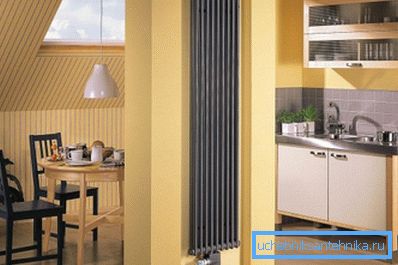

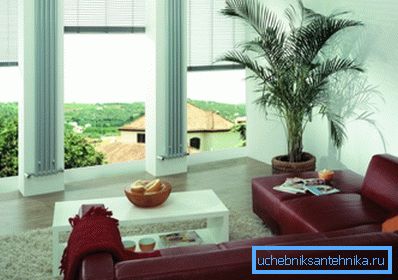

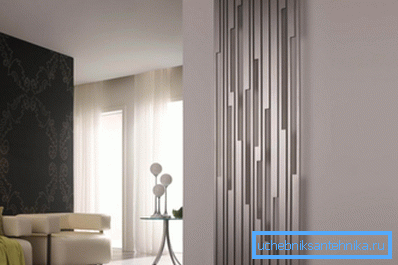

Umetnostna vrednost baterij z navpično vgradnjo ne povzroča nobenega dvomov: pogosto jih ne morejo storiti brez njih, zlasti v prostorih s stebri, visokimi okni na celotni steni, velikim številom odprtin in nišami v stenah.

Vendar pa se takšna notranjost nahaja le v bogatih domovih, zato je cena vertikalnih modelov visoka, priljubljenost med masa pa je nizka.

Bodite pozorni! Vertikalno usmerjeni grelci pogosto rešujejo čisto umetniške probleme in niso široko razporejeni.

Zaključek

Ogrevalne naprave z zoženim profilom se pogosto uporabljajo na območjih z nestandardno obliko ali v večjih oknih. Če želite doživeti posebnosti uporabe teh izdelkov, si oglejte videoposnetek v tem članku.
