Padec tlaka v ogrevalnem sistemu: funkcije, vrednosti,

Kaj povzroča padec tlaka v sistemih ogrevanja in oskrbe z vodo? Za kaj je to? Kako urediti razliko? Kateri so razlogi, zaradi katerih se tlak v ogrevalnem sistemu zmanjša? V članku bomo poskušali odgovoriti na ta vprašanja.

Funkcije

Najprej ugotovite, zakaj se kapljica ustvari. Njegova glavna funkcija je zagotoviti kroženje hladilne tekočine. Voda se vedno giblje od točke z visokim pritiskom do točke, kjer je tlak manjši. Večja razlika - večja hitrost.

Koristno: hidravlični upor se poveča z omejevalnim pretokom in postane omejevalni dejavnik.

Razen tega je umetno ustvarjena razlika med krožečimi vezalkami za vročo vodo v eni nitki (dovod ali vračanje).

Kroženje v tem primeru opravlja dve funkciji:

1. Zagotavlja dosledno visokotemperaturne grelnike brisač, ki v vseh sodobnih hišah odprejo enega od povezanih vodnikov GVS v parih.
2. Zagotavlja hitro vročo vodo v mešalnik ne glede na čas dneva in analizo vode na dvižniku. V starih hišah brez cirkulacijskih vložkov je treba vodo zjutraj dihati že dolgo, preden se segreje.

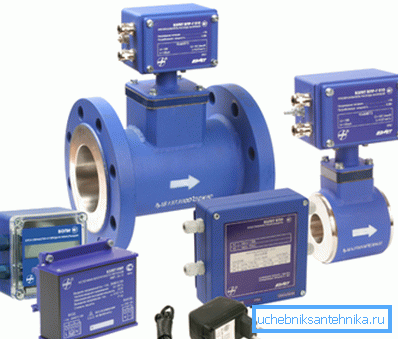

Nazadnje, kapljico ustvarjajo sodobne naprave za merjenje vode in toplote.

Kako in zakaj? Če želite odgovoriti na to vprašanje, morate bralcu posredovati Bernullov zakon, v skladu s katerim je statični pritisk toka obratno sorazmeren hitrosti njegovega gibanja.

To nam daje priložnost, da načrtujemo napravo, ki beleži tok vode brez uporabe nezanesljivih koles:

• Preskočimo pretok skozi prerez.
• Tlak v ozkem delu merilnika in v glavni cevi.

Poznavanje tlaka in premerov s pomočjo elektronike lahko v realnem času izračunate pretok in pretok vode; kadar uporabljate temperaturne senzorje pri vhodu in izstopu iz ogrevalnega krogotoka, je enostavno izračunati količino toplote, ki ostane v sistemu ogrevanja. Istočasno se poraba tople vode izračuna z razliko v toku v dovodnih in povratnih ceveh.

Ustvarite Delta

Kako je nastal diferenčni tlak?

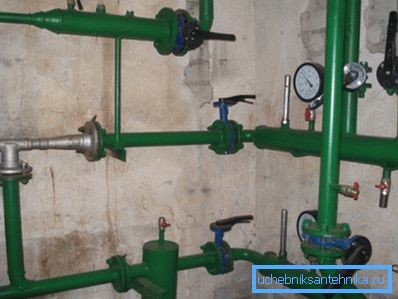

Dvigalo

Glavni element ogrevalnega sistema stanovanjske stavbe je enota dvigala. Njeno srce je dvigalo sama - nepregledna cev iz prašičja železa s tremi prirobnicami in notranjost šobe. Preden razložimo načelo dvigala, je treba omeniti enega od problemov centralnega ogrevanja.

Obstaja taka stvar kot temperaturni graf - tabela odvisnosti temperature dovodne in povratne poti na vremenske razmere. Iz njega podamo kratek povzetek.

Upadanje navzdol in navzdol od grafikona sta enako nezaželena. V prvem primeru bodo stanovanja mrzla, v drugem - strošek energije v SPTE ali kotlovnici ostro naraste.

Hkrati, kot je zlahka opaziti, je razpon med pretokom in povratnim plinom dovolj velik. Če je kroženje dovolj počasno za takšno delto temperatur, bo temperatura grelnikov neenakomerno porazdeljena. Prebivalci stanovanj, katerih baterije so priključene na dovodne cevi, bodo ogrožene zaradi toplote, lastniki radiatorjev na povratnem vodu pa bodo zamrznili.

Dvigalo zagotavlja delno recirkulacijo hladila iz povratnega voda. Z vbrizganjem hitrega toka vroče vode skozi šobo, v celoti v skladu z Bernoullijevim zakonom, ustvarja hiter pretok z nizkim statičnim tlakom, ki sesuje dodatno vodo.

Temperatura mešanice je opazno nižja kot pri krmi in nekoliko višja kot pri povratnem cevovodu. Hitrost cirkulacije je visoka, temperaturna razlika med baterijami pa je minimalna.

Pritrdilna podložka

Ta preprosta naprava je jeklena plošča z debelino vsaj milimetra z izvrtino v njem. Postavljena je na prirobnico sklopa dvigala med krožnimi vložki. Podložke so nameščene na dovodnih in povratnih ceveh.

Pomembno: pri normalnem delovanju sklopa dvigala mora biti premer lukenj podpornih podložk večji od premera šobe. Ponavadi je razlika 1-2 mm.

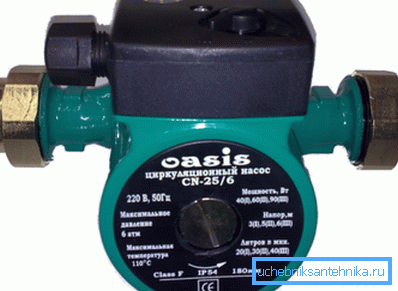

Obtočna črpalka

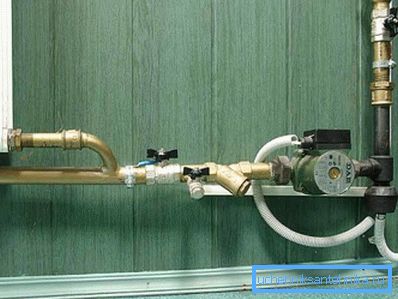

V avtonomnih sistemih ogrevanja tlak nastane z enim ali več (po številu neodvisnih vezij) cirkulacijskih črpalk. Najpogostejše naprave - z mokrim rotorjem - so struktura s skupno gredjo za rotorjem in rotorjem električnega motorja. Hladilno sredstvo izvaja funkcije hlajenja in mazanja ležajev.

Pomeni

Kakšen je padec tlaka med različnimi deli ogrevalnega sistema?

• Med dobavo in vrnitvijo linije ogrevalne vode je približno 20-30 metrov ali 2-3 kgf / cm2.

Sklic: prekomerni tlak v eni atmosferi dvigne vodni stolpec do višine 10 metrov.

• Razlika med mešanico po dvigalu in povratnim cevovodom je le 2 metra ali 0,2 kgf / cm2.
• Padec podložke med krožnimi vložki sklopa dvigala le redko presega 1 meter.
• Tlak, ki ga povzroča obtočna črpalka mokrega rotorja, se običajno spreminja od 2 do 6 metrov (0,2 - 0,6 kgf / cm2).

Prilagoditev

Kako nastaviti glavo v sklopu dvigala?

Pritrdilna podložka

Če je natančno, v primeru držalne podložke ni treba prilagajati tlaka, temveč redno zamenjati podložko s podobnim zaradi abrazivne obrabe tankega jeklenega lista v procesni vodi. Kako zamenjati pak s svojimi rokami?

Navodila so na splošno precej preprosta:

1. Vsi ventili ali ventili v dvigalu se prekrivajo.
2. Odprta z enim samopletom pri povratku in pretoku za odvodnjavno mesto.
3. Odvijte vijake na prirobnici.
4. Namesto starega pralnega stroja je nameščen nov, opremljen s parom tesnila - po eno na vsaki strani.

Nasvet: v odsotnosti paronitnih podložk, izrezanih iz stare kamere. Ne pozabite narezati očesca, kar bo omogočilo, da se plošček vzame v utor prirobnice.

1. Vijaki v parih, navzkrižno. Ko pritisnete tesnila, so matice zategnjene do zaustavitve za največ pol ure naenkrat. Če pohitite, neenakomerna kompresija, prej ali slej, bo povzročila, da bi tesnilo bruhalo tlak na eni strani prirobnice.

Ogrevalni sistem

Razliko med mešanico in povratnim tokom se redno regulira le z zamenjavo, pivom ali truskom šobe. Včasih pa je treba odstraniti razliko, ne da bi zaustavili ogrevanje (praviloma z resnimi odstopanji od temperaturnega grafa na vrhuncu hladnega vremena).

To naredite tako, da prilagodite vstopni ventil na povratni cevi; Tako odstranimo razliko med direktno in povratno nitjo in s tem med mešanico in povratkom.

1. Merimo tlak pri pretoku po vstopnem ventilu.
2. Preklopite sanitarno vodo na dovodno napeljavo.
3. Merilnik tlaka privijte v izpustno cev na povratni cevi.
4. Vhodni povratni ventil popolnoma zaprite in ga nato postopoma odprite, dokler se padec ne zmanjša od začetnega za 0,2 kgf / cm2. Manipulacija z zapiranjem in kasnejšim odpiranjem ventila je potrebna, da se čim bolj povečajo njegovi liki na steblu. Če le pokrijete ventil, lahko liči v prihodnosti; cena smešnega prihranka časa je vsaj neomejeno ogrevanje dostopa.
5. Temperatura povratne cevi se spremlja v intervalih 24 ur. Če je potrebno, se dodatno zmanjša diferenciacija naenkrat.

Tlak brez povezave

Neposreden pomen besedne razlike je sprememba ravni, padec. V okviru tega članka se bomo dotaknili njega. Torej, zakaj padec tlaka v ogrevalnem sistemu, če gre za zaprto zanko?

Najprej se spomnite: voda je skoraj nespremenljiva.

Prekomerni tlak v vezju nastane zaradi dveh dejavnikov:

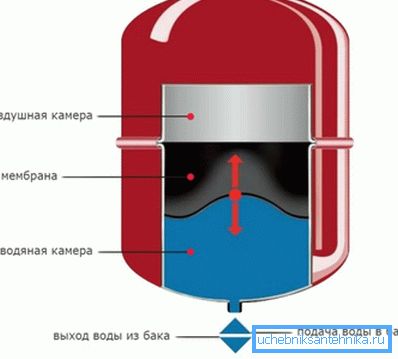

• Prisotnost v sistemu membranskega ekspanzijskega rezervoarja z zračno blazino.

• Elastičnost cevi in ​​radiatorjev. Njihova elastičnost se nagiba na nič, toda z velikim delom notranje površine konture vpliva tudi na notranji tlak.

Na praktični strani to pomeni, da je padec tlaka, ki ga je manometer zapisal v ogrevalnem sistemu, običajno posledica izjemno majhne spremembe obsega toka ali zmanjšanja količine hladila.

In tukaj je možen seznam obeh:

• Pri segrevanju se polipropilen širi bolj kot voda. Pri zagonu grelnega sistema, sestavljenega iz polipropilena, se lahko tlak v njej rahlo spusti.
• Številni materiali (vključno aluminij) so dovolj plastični, da spremenijo obliko z zmernim tlakom. Aluminijasti radiatorji lahko s časom preprosto napihnejo.
• Plini, ki se raztopijo v vodi, postopoma zapustijo vezje skozi odzračevalni sistem, ki vpliva na dejansko količino vode v njej.
• Pomembno segrevanje nosilca toplote, če je prostornina ekspanzijske posode za ogrevanje prenizka, lahko sproži varnostni ventil.

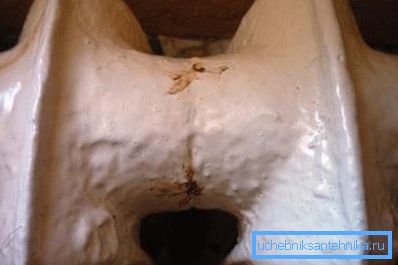

Nazadnje, pravih napak ni mogoče izključiti: manjša puščanja vzdolž spojev odsekov in zvarnih šivov, lužilnika v ekspanzijskem rezervoarju in mikrostruktur v toplotnem izmenjevalniku kotla.

Zaključek

Upamo, da bomo lahko odgovorili na vprašanja, ki so se nabrali v bralcu. Kot video posnetek članka kot običajno mu bo priskrbel pozornost dodatnih tematskih materialov. Uspehi!
