Panelni radiatorji: konstrukcijske lastnosti, prednosti in

Klasična litoželezna baterija se vedno ne prilega notranjosti. Seveda ga lahko pokrijete s čudovitim zaslonom ali pa ga zaprete z zaveso, potem pa levji delež toplote preprosto ne doseže sobe. Rešitev v tej situaciji so lahko kovinski panelni radiatorji - izgledajo nenavadno in imajo odlično učinkovitost.

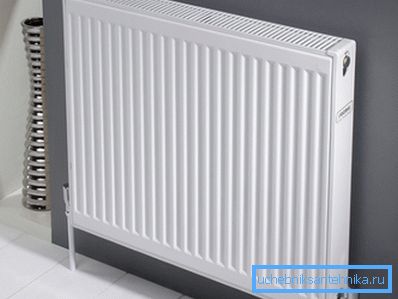

Eleganten panelni radiator

Značilnosti oblikovanja

Če je v primeru običajnih litoželeznih baterij grelnik razdeljen na ločene dele, potem je površina plošče trdna. Izdelan je iz jeklene pločevine, znotraj je pogosto varjeno na rebra iz jeklene pločevine za učinkovitejše ogrevanje prostora. Zaradi tega imajo panelni radiatorji razvito stransko površino, kar izboljša prenos toplote.

Zračni odvodi so na vrhu in dnu, da se zagotovi konvekcija. S takšno napravo približno 50% energije, prenesene v sobo, prihaja iz toplotnega sevanja s stranske površine in približno 50% prihaja iz konvekcije. To pomeni, da se hladen zrak vzame od spodaj in izstopi skozi zgornje luknje, ki so že ogrevani. Za usmerjanje pretoka zraka se uporabljajo dodatne plošče v izvedbi.

Načelo delovanja panelnega grelnika

V nasprotnem primeru je načelo delovanja panelnih radiatorjev enako kot pri običajnih baterijah - vroča voda segreva kovino in v sobo daje toplotno energijo. Izolirana jeklena cev prehaja skozi grelec, skozi katerega kroži hladilnik.

Kar se tiče razlik v oblikovanju, so panelni radiatorji razdeljeni na:

  • modeli brez konvektorske plošče (tip 10) - se štejejo za najbolj preprosto, ni konvektorske plošče;
  • z eno jekleno ploščo (tip 11) - enojne plavuti;
  • tip 20 - dvoredni panelni radiator brez notranjih plavin;
  • tip 21 - tudi dvojno vrstico, vendar je tudi notranjost (v konvekciji) na voljo ena vrsta plavuti;
  • tip 22 - 2 vrstici in dvojno notranjo rebro;

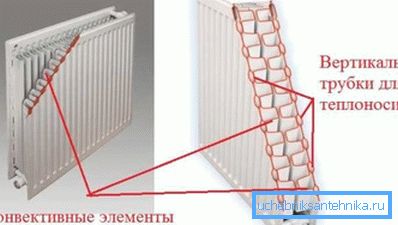

V radiatorju foto-type 22
  • tip 33 - 3 vrstice in trojne notranje plavuti.

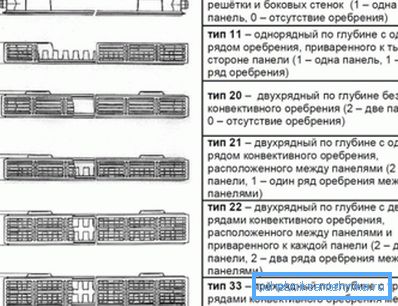

Vrste panelnih baterij

Tudi panelni radiatorji se lahko zelo razlikujejo po velikosti (tako v višini kot globini). To omogoča izbiro ogrevalne naprave za običajno hišo in za prostor z velikimi okni.

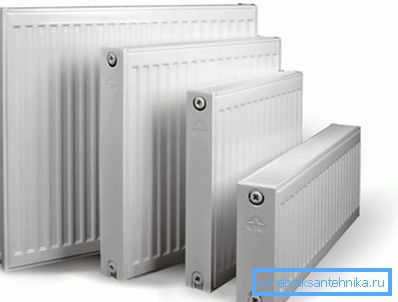

Velikosti se razlikujejo v širokem razponu.

Pri priključitvi cevi ogrevalnega sistema sta obe možnosti z bočno povezavo in z dnom (to pomeni, da sta dovod in povratni tok nameščena na dnu grelca).

Bodite pozorni! To nekoliko zmanjša učinkovitost ogrevanja, vendar takšni panelni radiatorji omogočajo popolno skrivanje cevi ogrevalnega sistema pod tlemi.

Spodnja povezava je dovoljena za zakrivanje ogrevalnih cevi

Tudi termostat je običajno vključen v komplet grelnikov z nižjo povezavo (že je nameščen na samem radiatorju). Tako bo mogoče regulirati delovanje akumulatorja v širokem obsegu.

Preberite več o značilnostih panelnih radiatorjev

Grelniki za plošče so lahko nekoliko nižji glede na učinkovitost kot najboljši predstavniki običajnih radiatorjev (npr. Bimetalni). Toda v celoti se izplača z odličnim videzom, razlika pa ni tako pomembna. Poleg tega obstajajo številne funkcije, katerih znanje zagotovo ne bo odveč.

Prednosti in slabosti jeklenih panelnih radiatorjev

Panelni radiatorji imajo impresiven seznam prednosti:

  • zaradi kombinacije neposrednega prenosa toplote in konvekcije, učinkovitost naprav presega 75%, toplota v prostoru pa se porazdeli bolj enakomerno;
  • za take naprave je značilna manjša potreba po hladilni tekočini, v primerjavi s sistemom ogrevanja, ki uporablja litoželezne baterije, potreba po vodi se več kot podvoji;

Bodite pozorni! Ta funkcija ima tudi negativne učinke - saj je v ogrevalni napravi malo vode, bo potrebno pogosteje vklopiti kotel, da bi ohranili temperaturo v določenem območju. V sistemih centraliziranega segrevanja količina hladila v akumulatorju ne igra posebno vlogo.

  • Cena panelnega radiatorja je nižja od vakuuma ali bimetalne. To je razloženo z dejstvom, da je jeklo precej nižje od bakra in da je zasnova grelnika precej preprosta.

Seveda obstaja nekaj pomanjkljivosti, ki jih lahko izberete:

  • jeklo dovzetno za korozijo in na splošno povečane zahteve glede kakovosti hladila. Zlasti je treba ohraniti kislost na normalni ravni (pH ne sme presegati 9,5);

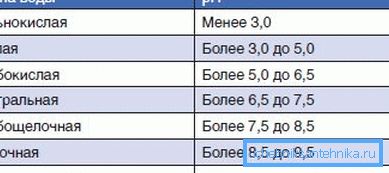

pH ne sme presegati 9,5
  • Priporočljivo je, da se radiatorji panelov ne pustite dolgo časa brez vode. Dejstvo je, da bo jekleno rjavo ob stiku z zrakom;
  • takšne grelne naprave so primerne le za sisteme z običajnim tlakom in temperaturo hladilnega sredstva, ki ne presega 110 ° C;
  • ne prenašajo vodnega kladiva.

Vgradnja panelnega radiatorja

Sam postopek je nekoliko drugačen od namestitve običajne baterije.

Navodilo vsebuje naslednje točke:

  • Najprej morate preveriti, ali je prag ne preblizu zgornje konvekcijske mreže. Če je razdalja manjša od 7 cm, bo radiator slabši za ogrevanje prostora;
Konvekcija se zlomi v neposredni bližini okna

Bodite pozorni! Proizvajalcem svetujemo, da izberejo napravo za približno 10% močnejšo, če so vrzeli na tleh in okenski polici krajši od 10 cm.

  • nato se na steno postavijo oklepaji, prihajajo skupaj z radiatorjem;
  • Nadalje je radiator nameščen na oklepajih, pritrjenih v steno. Hkrati embalaža iz grelne naprave še ni popolnoma odstranjena, temveč samo v mestih, kjer bodo priključeni dovodni in odvodni cevovodi;
  • če je povezava izvedena ročno, je naslednji korak namestitev žičnice Mayevsky na vrh zaslona in termostata (ki je priložen tudi radiatorju);

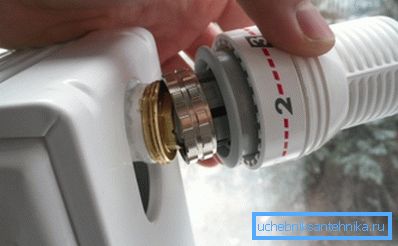

Namestitev termostata
  • vtiči so nameščeni.

Nazadnje, embalaža iz grelne naprave odstranimo šele po dokončanju zaključnih del v prostoru. Zaradi tega ni potrebno očistiti prahu, nevarnost praskanja površine pa se je zmanjšala.

Najpogostejše napake pri namestitvi so:

  • horizontalno odstopanje med namestitvijo. Rezultat tega je, da je izhodna moč naprave manjša od tiste, ki jo je navedel proizvajalec;
  • če je prepad med tlemi in dnom radiatorja prevelik, bo zrak v spodnjem delu prostora preveč hladen, kar bo povzročilo neugodje;
  • Strogo je prepovedano barvati grelnik s kovinskimi barvami (to bo poslabšalo prenos toplote naprave), izstop zraka iz izpušne naprave pa je tudi precej pogosto naslikan.

Kar se tiče izbire termične energije, lahko preprosto izračunate prostornino prostora v kubičnih metrih in pomnožite s številko 41. Rezultat tega števila označuje potrebno moč v vatih za ogrevanje prostora. Tehnične značilnosti panelnih radiatorjev ogrevanja nujno vključujejo ta parameter, tako da ga je mogoče vzeti iz dokumentacije na grelniku.

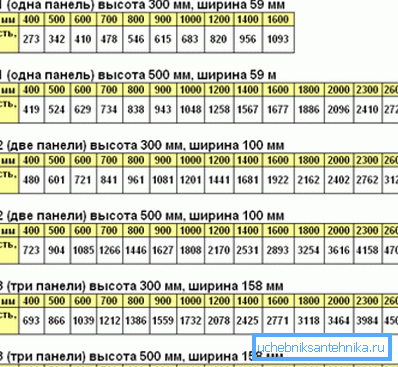

Karakteristika priljubljenih panelnih radiatorjev

Povzemanje

Grelniki panelov so zelo različni od vseh običajnih radijatorjev za segrevanje. Takšni grelci izgledajo elegantno in dobro izgledajo v vsaki notranjosti, zato je možnost nižje povezave vredna veliko.

Glede na to, kateri panelni radiatorji so boljši, lahko svetujete, da izberete modele z notranjimi plavuti, pri katerih se prenos toplotne energije izvede na dva načina.

Videoposnetek v tem članku prikazuje napravo radiatorja jeklene pločevine.
