Parno ogrevanje: shema, uporabljeni materiali in način

Vroča voda se običajno uporablja kot toplotni nosilec v sistemih za ogrevanje stanovanj, včasih pa se nadomesti s paro. Shema parnega ogrevanja se nekoliko razlikuje od tradicionalne rešitve, saj bi morali pozorno spremljati svojo analizo. Samo poznavanje vseh odtenkov lahko ustvarite učinkovit projekt in ga pravilno izvedete.

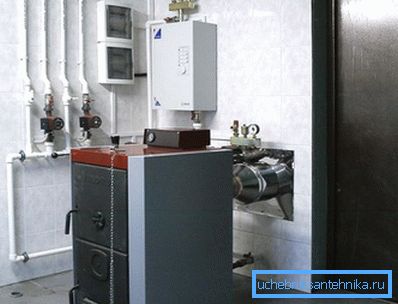

Zamenjava vode z vročo paro zahteva resno spremembo vseh komponent in sklopov.

Analiza modela

Značilnosti sistema

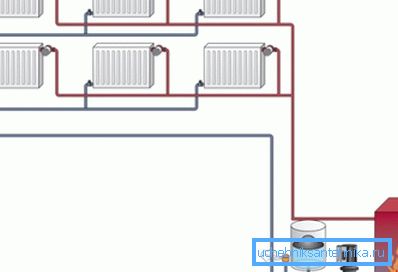

Diagram prikazuje glavne elemente ogrevalnega kroga

Parno ogrevanje je samo po sebi preprosto:

  • Kotel deluje kot grelnik vode. (električno, plinsko ali trdno gorivo). V nekaterih primerih je mogoče zgraditi sistem s pečjo, vendar ga je treba ustrezno posodobiti.
  • V grelniku vode segrejemo do curka, ki tvori velik volumen pare, ki je pod velikim pritiskom..

Bodite pozorni! Najpogostejši so nizkotlačni sistemi, zasnovani za 100-150 kg / m.2. V zasebnih domovih se lahko uporablja tudi vakuumsko paro (do 100 kg / m2), v industriji pa včasih uporabljajo strukture, ki lahko prenesejo več kot 600 kg / m2.

  • Para vstopa v cevovode, skozi katere prodre v radiatorje, nameščene v prostorih. Tukaj je prerazdelitev toplote: cevi postopoma ohladijo, segrevanje okoliškega zraka.
  • Po hlajenju pod določenim nivojem se voda zbira v obliki kondenzata in se vrne v kotel..
  • Ločeno je treba omeniti, da se zrak, ki se iz sistema porazdeli z vodo, izprazni zunaj skozi posebno izpušno cev..

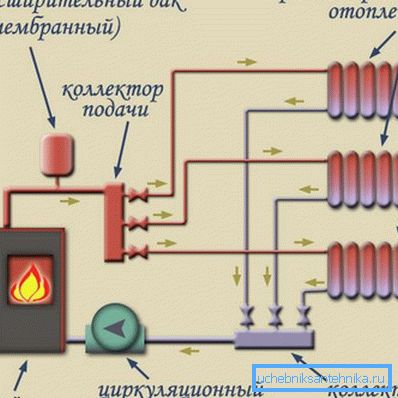

Sistem odprtega tipa s kolektorjem kondenzata

Odvisno od načina vračanja kondenzata na kotel so:

  • Ogrevalni sistemi zaprtega tipa. V tem primeru ohlajena voda vstopi v kotel neposredno skozi cevi.
  • Sistemi odprtega tipa. Kondenzat se najprej nabere v ločenem rezervoarju in nato črpajo v delovno zmogljivost bojlerja.

Prednosti in slabosti

Ta način ogrevanja ima več prednosti:

  • Prostor se hitro segreje zaradi prehoda visokotemperaturnega para skozi radiatorje in cevi.
  • Sistem ima precej kompaktno velikost.
  • V ceveh ni nevarnosti zamrzovanja hladilne tekočine, kar v primeru ogrevanja vode pogosto vodi do sunka.
  • Stroški materiala, potrebni za ureditev, so razmeroma majhni.

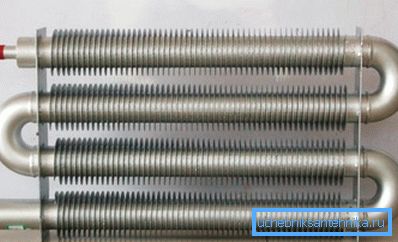

Cevi so zelo ogreti, ker previdnost ne boli!

Po drugi strani parno ogrevanje ni brez pomanjkljivosti:

  • Prvič, cevovodi nosijo dovolj hitro pod visokim pritiskom, ker jih je treba popravljati in zamenjati bolj pogosto.

Bodite pozorni! Preventivno vzdrževanje vseh priključkov je treba izvajati redno. To je vprašanje ne samo vašega udobja, ampak tudi vaše varnosti.

  • Drugič, močno segrevanje hladilne tekočine otežuje natančno kontrolo temperature preko klimatskih sistemov.
  • Tretjič, cevi med prehodom pare naredijo precej glasen zvok. Po nekaj časa, seveda, ne boste opazili, vendar je v prvih tednih ta hrup lahko neprijeten.
  • Nazadnje, zelo vroče cevi je treba postaviti tako, da zmanjšajo tveganje stika z njimi. Vendar opekline pri naključnem stiku z ogrevano kovino še vedno neizogibne.

Priporočila za namestitev

Izbira elementov

Če nameravate urediti sistem parnega ogrevanja z lastnimi rokami, morate skrbno izbrati vse sestavne dele sistema.

Opozarjamo na naslednje točke:

  • Parni kotel je ključni element, ki v veliki meri določa učinkovitost vseh nameščenih naprav. Za naš namen je najbolj primeren model z dvema vezjema, ki ga poganja plin ali električna energija. Optimalna omejitev temperature pare za zasebno hišo je 130 0C.

Bodite pozorni! Za zagotovitev stalnega segrevanja vode v rezervoarju lahko kupite tudi napravo za trdno gorivo s samodejnim polnjenjem pelete iz posebnega bunkerja.

  • Cevi za povezovanje vseh delov z jeklom ali bakrom. Druga možnost je prednostna, ker baker ni dovzeten za korozijo, vendar se bodo v tem primeru stroški projekta znatno povečali.

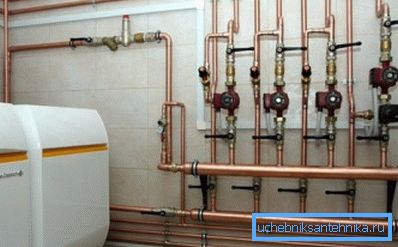

Bakrene cevi praktično niso predmet korozije
  • V projekt je mogoče postaviti enocevni in dvocevni sistem polaganja komunikacij. Cenovna ureditev je cenovno ugodnejša, vendar je bolje zagotoviti ločen cevovod za odvod kondenzata. Tako bomo znižali nivo hrupa v sistemu in lažje regulirali pretok toplote.
  • Kar zadeva baterije, so litoželezni radiatorji klasične konfiguracije ali jeklene plošče, ki so kot nalašč za naš namen.

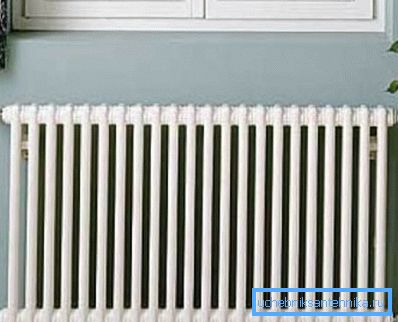

Fotografija nameščenega radiatorja
  • Pri vsakem ogrevalnem krogu dobimo izpušni ventil, ki samodejno prilagodi tlak v sistemu.

Ponudbe montaže

Delo na namestitvi se začne z namestitvijo kotla.

Navodilo priporoča, da deluje:

  • Grelnik vode je najbolje nameščen v kleti ali podzemni sobi - tako se bo ogrevana para zvišala skozi cevi navzgor zaradi naravnih sil. Hkrati se bo kondenzat vrnil v rezervoar z gravitacijo.

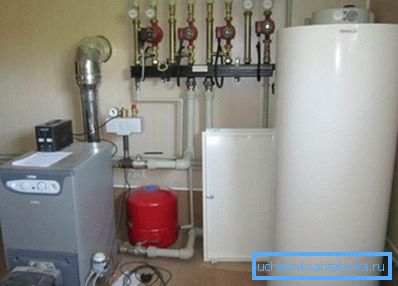

Kotel je nameščen v kleti
  • V prostoru za vgradnjo kotla je negorljiv material. Pod samim kotlom nalijemo ločeno monolitno podlago, ki je namenjena preprečevanju njenega premika med delovanjem.
  • Na izhodu kotla je treba vgraditi parni ventil, ki se uporablja za prilagajanje toka pare.
  • Nad kotlom je ponavadi nameščen membranski ekspanzijski rezervoar. Njegova glavna funkcija je izenačitev tlaka v sistemu.
  • Po vzpostavitvi bakra začnemo položiti cevi. S pomočjo oklepajev jih pritrdimo na podporne strukture.
  • Na stenah na izbranih mestih namestimo grelne baterije. Vsak radiator je lahko opremljen z dvema pipama, ki po potrebi omogočajo izklop akumulatorja iz sistema, s čimer se regulira stopnja ogrevanja zraka v prostoru.
  • Previdno zaprite vse priključke, ker bo parni tlak v ceveh precej visok.
  • Namestite izpušne ventile, ki so odgovorni za odvečni zrak.
Odvodni ventil kondenzata

Bodite pozorni! Če se uporablja odprto vezje, je nujno, da se črpalka vključi, da se izrabljeni kondenzat prenese iz rezervoarja v grelnik.

  • Kotel priključimo na cevovod, napolnimo z vodo in opravimo preskusno vožnjo. Med preskusi spremljamo odčitke manometra, ki beleži nivo tlaka in spremlja tudi pojav puščanja na sklepih.

Zaključek

Zgoraj opisane sheme parnega ogrevanja (z enim ali dvema vezjema, z odprtim ali zaprtim ciklusom) kažejo največjo učinkovitost v zasebnih hišah in vikendah.

Ta zasnova se lahko izvaja samostojno, če pa nimate izkušenj z izvajanjem toplotnih inženirskih del, je bolje vključiti strokovnjake pri reševanju problema vsaj v fazi načrtovanja. In v odtenkih izvajanja posameznih operacij, video posnetek v članku bo pomagal razumeti.
