Peči s kotlom ogrevanja vode - značilnosti naprave

Do sedaj obstaja veliko možnosti za ogrevanje hiš, hkrati pa je uporaba peči s kotlom priljubljena možnost. Ta naprava združuje prednosti ogrevanja kotla in peči. V nadaljevanju si oglejte napravo peči s kotlom in analiziramo preproste sheme takšnega ogrevanja, ki jih je mogoče samostojno izvajati.

Zakaj uporabljati peč s kotlom

Ogrevanje je zelo ekonomično in zelo priljubljeno v naseljih, kjer ni plina.

Vendar pa ima eno resno pomanjkljivost - sobe so neenakomerno ogrevane, kar ima za posledico naslednje težave:

• Oddaljene sobe lahko ostanejo hladne, če jih ne gre dodatno z ogrevanjem z električnimi grelci, kar zahteva dodatne finančne stroške..
• Ker ni toplotne zavese, ki jo ustvarjajo radiatorji, se okna neprestano meglajo in celo pokrijejo z zmrzovanjem..

Da bi rešili ta problem, ni potrebno kupiti grelnega kotla. Preprosto opremite obstoječo peč s toplotnim izmenjevalnikom, iz katerega lahko izvedete postavitev v prostore. Vse to lahko storite tudi z lastnimi rokami, brez pomoči strokovnjakov.

Instalacija ogrevalnega sistema

Instalacija toplotnega izmenjevalca

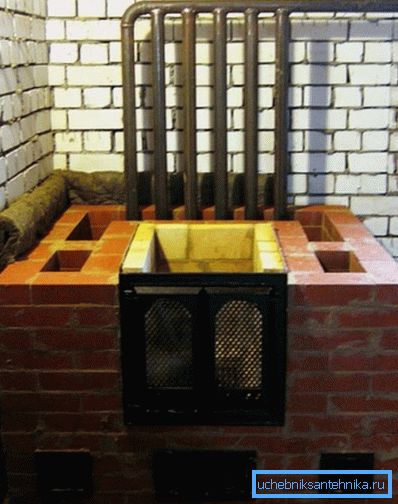

V vsakem pečico je mogoče namestiti toplotni izmenjevalnik, na primer, gre lahko za ogrevanje - kuhanje, samo ogrevanje ali celo kamin. Glavna stvar je izdelati izmenjevalnik toplote primerne velikosti, tako da se prilega peči ali se nahaja za pečjo, kar je bolj priporočljivo.

Poleg tega mora toplotni izmenjevalec izpolnjevati naslednje zahteve:

• Med vhodom in izhodom mora biti največja razlika v nivoju.
• Površina tuljave mora biti čim večja.
• Zasnova ne sme ovirati nalaganja goriva ali ovirati zgorevanja.

Da bi tuljava boljša od toplotno odpornega nerjavnega jekla. V tem primeru bo življenjska doba izdelka veliko višja. Najboljši material za te namene je debeloplastna brezšivna cev.

Nasvet! Kot izmenjevalnik toplote lahko uporabite običajno lito železo. Edina stvar, ki jo potrebujete za predhodno izpiranje in čiščenje.

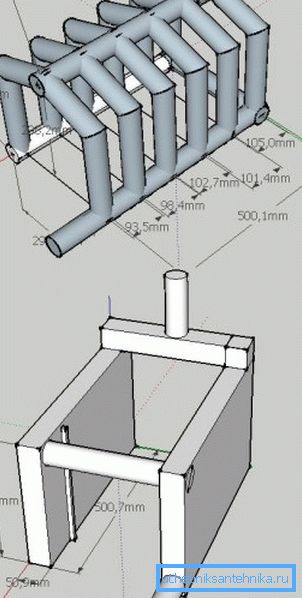

Izmenjevalnik toplote lahko izvedete neodvisno, če imate izkušnje z varilnim strojem ali ga naročite pri varilniku. Glavna stvar je, da se risba pravilno oblikuje, kar označuje vse velikosti v milimetrih.

Treba je upoštevati, da bo moč kotla odvisna od velikosti tuljave. Poleg tega je treba med stenami peči in tuljavo zagotoviti razdaljo najmanj 5-6 mm, ki je namenjena toplotnemu raztezanju naprave.

Nasvet! Če je opečna peč zgrajena iz nič, je zaželeno, da se tako oblikuje, da produkti izgorevanja spadajo v dimnik z najnižjo možno temperaturo. Konec koncev, več ko dajejo toploto v peči, večja je njegova učinkovitost. Priprava projekta je najboljše za strokovnjake z izkušnjami.

Ko namestite tuljavo v končno pečico, jo boste morali delno razstaviti. To je treba narediti previdno, da kasneje med montažo ni težav.

Postavitev

Ko je peč na trda goriva opremljena z serpentinom, postane navaden bojler. Zato vsi nadaljnji ukrepi glede razporeditve ogrevanja nimajo nobenih značilnosti. To vključuje najpogostejše usmerjanje cevi, ki je odvisno od značilnosti prostora lahko dve vrsti:

Enosmerna shema ogrevalnega sistema je naslednja:

• Vezje, priključeno na peč s kotelom s toplo vodo, se navpično dvigne navzgor. Hkrati je na zgornji točki nameščena ekspanzijska posoda. Na ta način se oblikuje zgornji zbiralnik. V primeru prisilnega kroženja hladilne tekočine zgornji zbiralnik ni nameščen.
• Iz krogoto ekspanzijske posode gre navzdol in okoli oboda okoli prostora. Istočasno je ogrevanje radiatorjev dosledno povezano. Poleg tega mora vsak radiator imeti obvod, ki bo omogočal uravnavanje ogrevanja baterij.

Bodite pozorni! Da bi zagotovili naravno gibanje vode, je treba v sistemu zagotoviti stalno pristranskost.

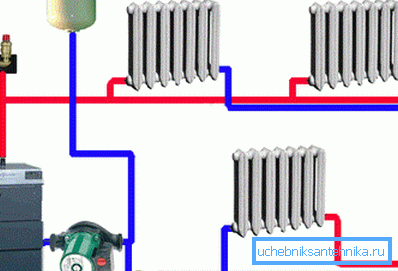

Postavitev dvojne cevi je malo bolj zapletena.

Načeloma je shema naslednja:

• Obtočna črpalka je priključena na kotel.
• Nato je črpalka priključena na črpalko, s katero se izvede ožičenje do ekspanzijske posode in preostalega sistema.
• Napajalna cev gre po celotni hiši in konča pri zadnjem radiatorju. V tem primeru povezuje samo odprtine vseh radiatorjev.
• Preusmerjevalna cev izhaja iz prvega v krogu radiatorja, na katerega so priključene izstopne povezave vseh baterij.
• Končna točka iztočne cevi je vhod tuljav.

V takšni shemi je lahko vključen zbiralec, kar omogoča izvajanje več vzporednih napeljav, ki se lahko zahtevajo v veliki hiši. Upoštevati je treba, da je cena takšne sheme najvišja, zato ni smiselno, da bi jo namestili v majhne prostore.

Tukaj v resnici, celotna navodila za namestitev za ogrevanje vode v prisotnosti običajne peči za trdno gorivo v hiši.

Zaključek

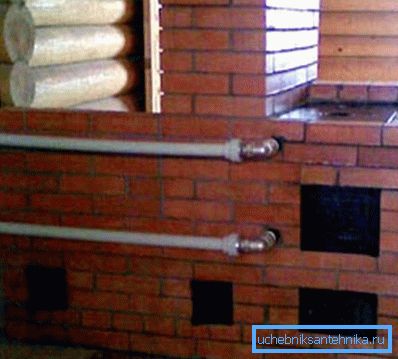

Štedilnik z vodnim kotlom lahko znatno varčuje in poenostavlja ureditev ogrevanja sanitarne vode v domu. Najpomembnejša stvar je izdelava in namestitev tuljave v peči. Preostali del dela, kot je že omenjeno zgoraj, se malo razlikuje od vgradnje ogrevalnega sistema z običajnim kotlom.

Iz videoposnetka v tem članku lahko dobite več informacij o tej temi.
