Plate radiator: načrtovanje naprave, načelo delovanja,

Alternativa običajnim profilnim, panelnim in cevastim modelom je tako imenovani ploščni radiator. Njegova zasnova zagotavlja učinkovit prenos toplote s precejšnjo dolžino cevovodov, kar omogoča učinkovito uporabo takšnih izdelkov ne samo v stanovanjskih zgradbah, ampak tudi v javnih zgradbah in industrijskih objektih.

V našem članku bomo govorili o značilnostih lamelarnih modelov in opisali tudi njihove glavne prednosti in slabosti.

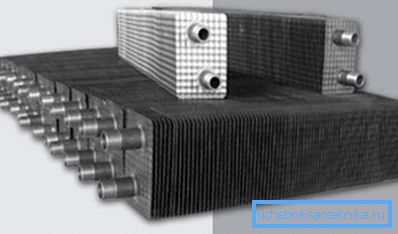

Nameščanje toplotnih izmenjevalcev na ceveh lahko znatno poveča učinkovitost ogrevanja.

Opis izdelka

Oblikovanje naprave

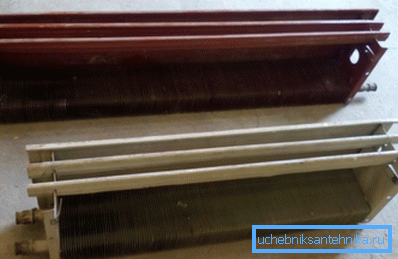

Stari lamelni ogrevalni radiatorji v ZSSR so bili skoraj enakovredni z običajnimi lito-železnimi baterijami. Postavili so jih v šole, klinike, javne ustanove - npr. kjer je bilo potrebno ogrevati dovolj velik volumen zraka.

Pred tem so bili radiatorji uporabljeni povsod.

Do sedaj je bila zasnova takih naprav nekoliko izboljšana (predvsem zaradi uporabe sodobnih materialov), vendar je splošna shema ostala nespremenjena:

  • Sistem temelji na ukrivljeni cevi v obliki črke U, skozi katero se hladilno sredstvo premika.. Pipe so nameščene na vstopu in na izhodu, tako da je radiator odrezan iz sistema.

Bodite pozorni! Najpogosteje se uporabljajo preprosti krogelni ventili, saj prilagoditev pretoka hladilne tekočine ni potrebna, vendar je potrebna zanesljivost, kolikor je to mogoče.

  • Toplotne izmenjevalne plošče se dajo na cev.. Lahko so izdelani iz istega materiala kot sama cev, ali pa se lahko izdelajo iz druge kovine.

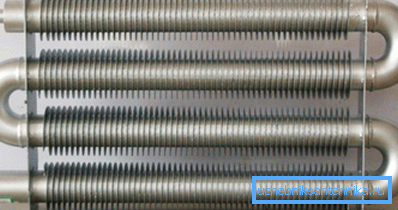

Oblikovanje z odprtimi izmenjevalci toplote
  • Najpogosteje je ta celoten sistem sestavljen v tanko steniranem kovinskem ohišju, katerega glavna funkcija je zaščititi toplotne izmenjevalce pred prahom, praskami in opeklinami, kadar je v stiku z grelcem oseba, ki je shranjena. Za sprostitev vročega zraka v zgornjem delu telesa so izdelane luknje.

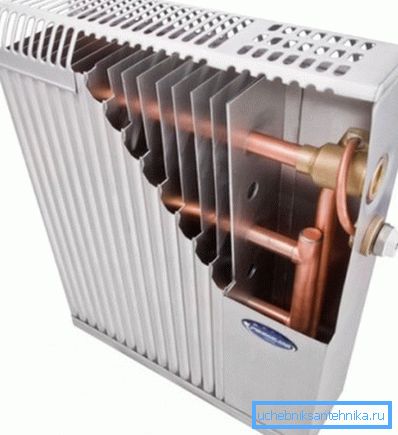

Izdelek jeklenega ohišja

Načelo delovanja

Tak sistem deluje precej preprosto:

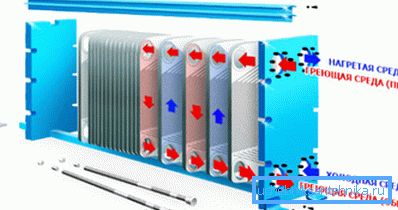

Tako delujejo plošče za prenos toplote.
  • Nosilec toplote (vroča voda ali paro z visoko temperaturo) se giblje pod cevmi do 20 atmosfer. V tem primeru visoka hitrost premikanja vodi v dejstvo, da se temperatura hladilne tekočine med premikanjem po konturi rahlo zmanjša.
  • Ko gre skozi območje s toplotnimi izmenjevalci, voda oddaja nekaj energije na plošče. Tiste, ki jih nato hitro segrejemo do visoke temperature.

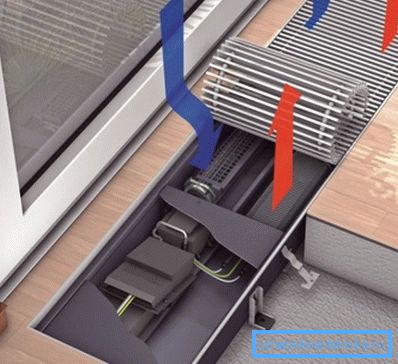

Gibanje toka toplote v vgrajenem modelu
  • Hladen zrak vstopi v ohišje hladilnika skozi luknje na dnu.
  • Velika površina plošč olajša prenos toplote, saj so v skoraj vseh površinah v stiku z zrakom.
  • Ko se temperatura zraka dvigne, se dvigne in zapusti ohišje skozi luknje v pokrovu.

Bodite pozorni! Obstajajo tudi nepakirani modeli, vendar je njihova učinkovitost nižja zaradi določenega odstotka toplotne izgube.

Postopek vertikalnega pretoka zraka med izmenjavo toplote poteka neprekinjeno in se imenuje konvekcija. Sami grelne naprave se pogosto imenujejo konvektorji.

Opozoriti je treba, da ni dovolj naravni vzpon zraka. V tem primeru je v spodnjem delu ohišja vgrajen ventilator, ki omogoča premikanje zračnih mas. Po eni strani se stroški ogrevanja povečujejo zaradi uporabe dodatne električne energije, po drugi strani pa se učinkovitost znatno poveča.

Glavne sorte

Do danes je na trgu več vrst lamelnih baterij.

Lahko jih razdelimo na več znakov:

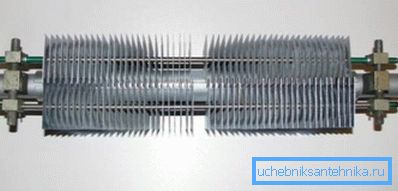

Fotografije modela jekla
Značilnost po klasifikaciji Vrste
Material To je gradivo, ki določa, kako učinkovito bo naprava prenašala toploto:
  • Jeklo - najpogostejša in hkrati najbolj dostopna. Razlikujejo se po enostavnosti oblikovanja, zanesljivosti in trajnosti, hkrati pa nimajo najboljše termolize.
  • Baker - veliko redkejši in dragi. Baker praktično ne korodira, dopušča hidravlične vplive in se odlikuje z visoko toplotno prevodnostjo. Poleg tega so bakreni izdelki zelo privlačni, saj strokovnjaki svetujejo, da jih namestijo v perforiranih primerih ali za rešetkami.
  • Bimetalni - vključujejo jeklene ali bakrene cevi in ​​aluminijaste toplotne izmenjevalce. Zaradi uporabe aluminija se doseže povečanje prenosa toplote v jeklarskih modelih in zmanjšanje stroškov izdelkov na osnovi bakrenih vezij.
Število cevi v ohišju
  • Enotna cev - "paket" ene cevi in ​​en sklop prenosnih plošč.
  • Multitube - so dopolnjene s kolektorjem, ki distribucijo hladilne tekočine na več vezij.
Vrsta povezave
  • Stranski priključek - pri ročnem nameščanju bomo morali uporabiti poseben pribor, ki omogoča priključitev cevi na okovje nameščeno na bočni površini.
  • Spodnja povezava - priključki so nameščeni na spodnji ravnini, kar olajša postopek povezovanja z ožičenjem cevi.
Način montaže
  • Viseči - nameščen na steni. Navodilo priporoča uporabo posebnega sponka, ki omogoča, da se izmenjevalci toplote določijo na določeni razdalji od nosilne površine.
  • Embedded - najpogosteje nameščen v nišo v tleh. Ohišje je nameščeno neposredno na stropu ali na posebnem izolacijskem stojalu.
Kombinacija bakrenih cevi in ​​aluminijastih plošč

Prednosti in slabosti

Povpraševanje po ploščnih radiatorjih na trgu grelnikov za komercialne in javne nepremičnine je posledica njihovih objektivnih prednosti:

  • Prvič, visoka hitrost hladila vam omogoča, da položite dolge konture z minimalno izgubo energije.
  • Drugič, odsotnost notranjih spojev omogoča sistem izjemno zanesljiv: pravilno nameščeno vezje brez puščanja in odprtin mora vzdržati zatiskalni tlak do 40 atmosfer.

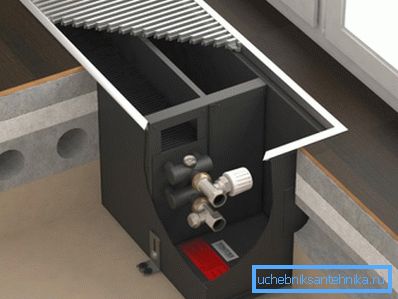

Namestitev ploščnega konvektorja v tla
  • Tretjič, nedvomna prednost je nizek strošek izdelkov in komponent za njih, zaradi preprostosti zasnove. To se nanaša predvsem na termostate, ki delujejo na principu odmerjanja toka hladila.

Seveda obstajajo pomanjkljivosti:

  • Po eni strani videz radiatorjev pusti veliko želenega, saj v obliki škatle ne razlikuje prvotna oblika.
  • Po drugi strani pa, če odstranite ohišje, se bodo profili toplotnega izmenjevalnika zamašili s prahom, kar bo znatno zmanjšalo učinkovitost ogrevanja.

Nasvet! Celo zaprto baterijo je treba občasno očistiti s sesalnikom, pri čemer odstranite umazanijo iz izstopnih odprtin v zgornjem delu ohišja.

Zaključek

Lamelni jekleni radiator je precej preprost, vendar hkrati učinkovito oblikovan. Ne bi smeli biti uporabljeni povsod, vendar je treba, če je potrebno hitro in učinkovito segrevati veliko območje, vsekakor primerno. Več o funkcijah teh baterij lahko izveste, če si vzamete čas za ogled videoposnetka v tem članku.
