Ploščni radiatorji: pregled vrst in značilnosti njihove

Trenutno postajajo radiatorji bolj priljubljeni. Vendar to ni presenetljivo, saj je ta kategorija grelnikov popolnoma združena s sodobnimi okenskimi okni, ki ne segajo daleč preko stene.

Poleg tega lahko namestitev ravnih grelcev naredi z uporabo žičnih kapi rahlo prenese naprej. No, končno, radiatorji z majhno debelino izgledajo gladki, zato se bodo zagotovo vgradili v katero koli notranjost.

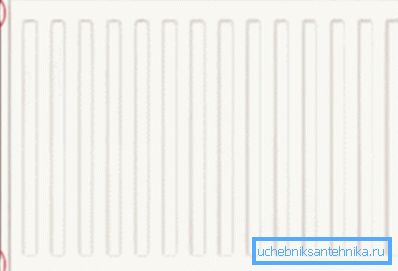

Tanek akumulator z robom okna

Glavne sorte

Naprave za ravno segrevanje se enostavno razlikujejo od tradicionalnih segmentnih analogov. Sprednja stran naprav je enodelna plošča, včasih gladka, pogosto rebrasta plošča z ali brez perforacije.

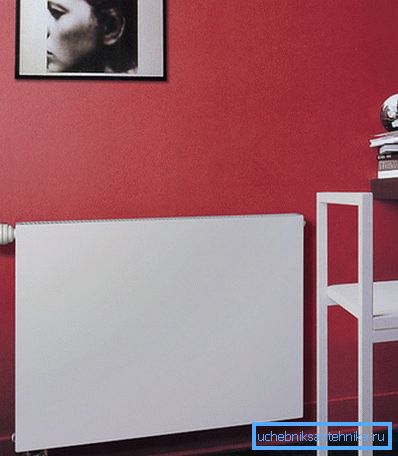

Model z gladko površino

Konvencionalno je mogoče vse ogrevalne naprave, ki so razvrščene kot ravne, razdeliti na naslednje vrste:

  • stenske baterije z ogrevano vodo kot hladilno sredstvo;
  • oljni električni grelniki z možnostjo pritrditve na steno ali s postavitvijo tal;
  • električni konvektorji z razporeditvijo sten in tal.

Vse te grelnike je kljub očitnim razlikam značilna majhna debelina, kar močno poenostavi njihovo namestitev na steno. Upoštevajte značilnosti naprave in delovanje vsake od teh sprememb.

Panelne baterije

Na sliki je primer kompaktne namestitve ravnega grelca.

Ta kategorija opreme mora v prvi vrsti vključevati ravno jekleni radiator, ki ga je danes mogoče kupiti v večini specializiranih prodajaln.

Zunaj so takšne naprave pravokotne plošče, v zgornjem delu katere je perforacija potrebna za sprostitev segretega zraka. V ohišju so kovinske cevi z radiatorskimi ploščami.

Zaradi cirkulacije hladilne tekočine skozi cevi se delno sprosti topli zrak, ki poteka skozi zgornjo perforacijo in delno segreje sprednjo kovinsko površino, ki pa tudi sprosti toploto v prostor.

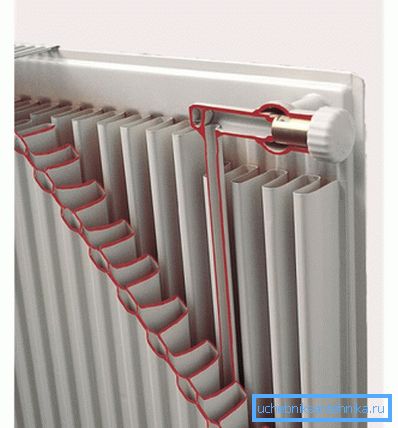

Jekleni radiatorski grelnik v rezu

Ploščati jekleni radiator je namenjen predvsem vgradnji v avtonomne sisteme ogrevanja in se ne priporoča za delovanje v centraliziranih sistemih.

Dejstvo je, da je naprava zasnovana tako, da deluje z nizkim tlakom hladilne tekočine, ne več kot 10 atmosferami pri temperaturi, ki ni večja od +100 ° C. Kljub temu statistika delovanja panelnih jeklenih baterij kaže, da se takšne naprave uspešno uporabljajo v stanovanjskih zgradbah.

Pomembno: resna nevarnost jeklenih baterij je specifična sestava hladila v centralnem ogrevalnem sistemu. Prisotnost reagentov v krožni vodi lahko pospeši potek korozijskih procesov.

Oljni električni grelniki

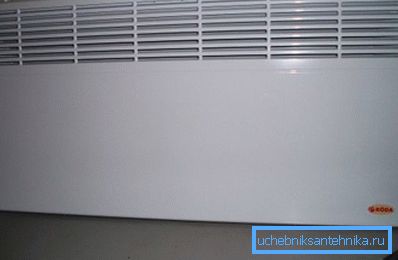

Ravni oljni hladilnik z razporeditvijo sten in tal

Obstajata dve vrsti oljnih grelnikov na trgu: presek in panel. Zanima nas ploskovna modifikacija z možnostjo montaže na steno ali tla.

Ta grelec se razlikuje od drugih baterij, saj uporablja kot mineralno olje namesto vode. Ta rešitev ima značilno prednost, ker se olje ohladi dlje v primerjavi z vodo in posledično sprošča toploto dlje.

Panelni oljni hladilniki imajo naslednje prednosti:

  • Nizka poraba energije v primerjavi s spiralnimi električnimi grelci.
  • Ne izsuši zraka in posledično udobnih življenjskih razmer v sobi.
  • Nizka temperatura ogrevane površine in posledično neobstoj nevarnosti za izgorevanje, če ni pazljivo dotaknjen.
  • Širok spekter grelnikov v prodaji in posledično možnost izbire naprave z ustreznimi dimenzijami.
  • Razumna cena.
  • Relativno majhna teža in posledično možnost montaže na katere koli stene.
  • Enostavna navodila za namestitev, zato je ročno mogoče namestiti.

Pomembno: Zaradi svoje neodvisnosti od ogrevalnih sistemov je mogoče te grelnike namestiti ne le v stanovanja, ki se uporabljajo za stalno bivališče, ampak tudi v primestnih sezonskih hišah.

Stenski električni konvektor

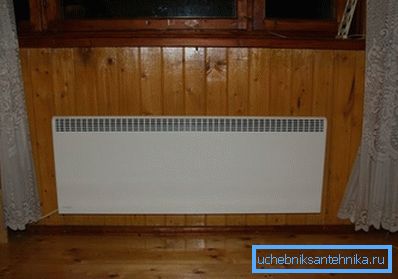

Električni konvektor v notranjosti koče

Če želite navesti ravne tanke radiatorje, je treba omeniti električne konvektorje. Te naprave so tudi komercialno na voljo v širokem obsegu modifikacij, ki se razlikujejo po ceni, velikostih, porabi energije, zasnovi grelnih elementov itd.

V nasprotju s tradicionalnim radiatorjem, v katerem kroži eden ali drug toplotni nosilec, ta naprava uporablja ogrevalne elemente, ki prenesejo toploto na kovinske plošče, ki to toploto nato spustijo skozi reže v zgornjem delu zaščitnega ohišja.

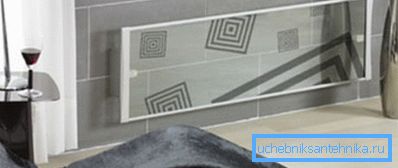

Električni konvektor v notranjosti sodobnega stanovanja

V procesu konvekcije lahko naprava za zrak hitro segreje prostor. Ta kategorija grelnikov je univerzalna v smislu delovanja, vendar je kljub temu najboljša izbira za hiše, kjer je namestitev občasna.

Zato smo se odločili za glavne vrste ravnih ogrevalnih naprav, ki jih lahko uporabljamo v stanovanju ali hiši. V zaključku bomo podrobneje preučili značilnosti izbora panelnih radiatorjev glede na določeno stanovanje.

Značilnosti izbire baterijskih jeklenih plošč

Pri izbiri jeklenih radiatorjev je treba upoštevati označevanje.

Označevanje lahko zazna naslednje simbole:

  • kv - nižja vrsta povezave;
  • vrsta k - stranske povezave.

Poleg oznake so v oznaki numerične vrednosti:

  • 11 - vrsta baterij z eno zunanjo površino za ogrevanje.
  • 21 - tip z dvema ogrevalnima ploščama in enim toplotnim izmenjevalnikom, skozi katerega kroži hladilnik.
  • 22 - tip z dvema paneloma in dva toplotna izmenjevalca vmes.
  • 33 - tip s tremi ploščami in tremi toplotnimi izmenjevalniki.

Torej, z označevanjem smo se odločili, a kaj izbrati?

Za uporabo v stanovanjih standardne postavitve bo optimalna izbira enaindvajsetega tipa radiatorja. Ta izbira je posledica majhne debeline, sprejemljivega prenosa toplote in nizkih stroškov.

Razmerje višine in dolžine panelnih radiatorjev 21 tipov z močnimi parametri

Poskusimo izračunati napravo za prenos toplote dolžine 1 m.

Kot je prikazano v tabeli, je ta parameter približno 1,5 kW. Hkrati morate razumeti, da je ta vrednost možna samo, če se hladilno sredstvo segreje na +90 ° C.

Pravzaprav je temperatura hladila v centraliziranem sistemu precej nižja in zato dejanska prenosa toplote v tabeli 1,5 kW in največ 1 kW ne bo navedena. Če torej za normalno ogrevanje prostora dovolj moči akumulatorja 1,5 kW, nismo omejeni na namestitev enega radiatorja, v potni list, ki ga potrebujemo za napajanje.

Da ne bi zamrznili pozimi, je bolje, da ne enega, temveč dva takšna radiatorja. Ali pa, če konfiguracija prostora dovoljuje, namestimo eno ploščo dolžine 1600 mm in to bo dovolj za ustvarjanje udobnih klimatskih razmer.

Zaključek

Sedaj vemo, kakšen je ravno enodrečni grelni radiator in lahko izberemo grelno napravo, ki je v vseh pogledih primerna. Če želite izvedeti več zanimivih stvari, predlagamo, da gledate videoposnetek v tem članku.
