Polnjenje ogrevalnega sistema s hladilno tekočino: kako

Za izgradnjo ogrevalne naprave za hišo ali stanovanje so potrebni grelni kotli, grelni radiatorji in cevovodi, ki povezujejo vse elemente v eno omrežje. Vendar pa ne bo deloval brez hladila, ki prenaša toplotno energijo, ki nastane pri zgorevanju goriva v zrak v prostoru. Zato po zaključku montaže ali popravila vedno obstaja vprašanje, kako napolniti ogrevalni sistem z vodo ali drugo primerno tekočino. Navodila o tej temi so navedena spodaj.

Potreba po polnjenju in praznjenju tekočine iz ogrevalnega sistema

Najprej bomo razmišljali o namenu, da se hladilno sredstvo izprazni iz ogrevalnega sistema.

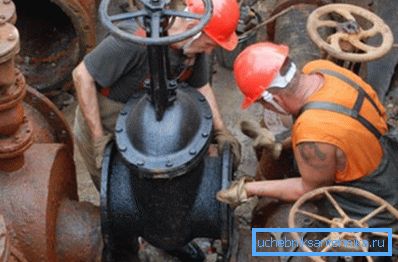

Najpogosteje je potrebno odstraniti vodo iz cevi za redna popravila. To velja zlasti za stanovanja, ki so povezana s centraliziranimi sistemi ogrevanja. Poleti se zamenjajo zapiralni in regulacijski ventili, neuspeli cevovodi itd.

Ampak, če živite v zasebni hiši, ni priporočljivo odtekati hladilne tekočine iz naslednjih razlogov:

1. Ko ponovno napolnite vodo, morate ponovno izdelati sistem. Ta dogodek je dolg in mučen, saj se vsak lastnik tega izogiba.
2. Pomanjkanje vode v nekaterih vrstah radiatorjev (npr. Jekla) vodi v hitro korozijo. Če izpustite vodo iz sistema za poletje, se pripravite na nujno zamenjavo radijatorskih radiatorjev za ogrevanje hiše.
3. Letna odstranitev hladila zahteva nakup novega. Posebna sredstva proti zamrznitvi ali posebej pripravljena voda so precej draga, zato vodi do neupravičenega povečanja obratovalnih stroškov za vzdrževanje ogrevalnega sistema.

Postopek za prelivanje tekočine v ogrevalni sistem

Pripravljalne dejavnosti

Ne glede na to, ali zaganjate nov, samosestavljen ogrevalni sistem ali ga napolnite s hladilno tekočino po koncu tople sezone ali popravilo, je nujno, da pripravite inženirsko omrežje za obratovanje.

Postopek je naslednji:

1. Čiščenje plinovoda. Ta ukrep je potreben pred zagonom novega ogrevalnega sistema. V nasprotnem primeru lahko ostružki, žlindre in drugi ostanki poškodujejo uporabljeno ogrevalno in črpalno opremo. Če je vaše podnebno omrežje že začelo in uspešno delovalo, je dovolj, da cevi in ​​baterije enkrat izperite enkrat na dve leti.

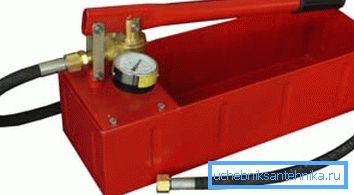

2. Hidravlični preskus. Preden napolnite ogrevalni sistem z vodo, ga je potrebno pritisniti. Če želite to narediti, uporabite posebno napravo, ki napolni cevi in ​​radiatorje s stisnjenim zrakom.

Treba je povečati pritisk, dokler njegova vrednost ni več 25% višja od izračunane vrednosti. Standardni padec tega kazalca naj ne bi bil več kot en odstotek v 15 minutah delovanja.

1. Odpravljanje napak. Po stiskanju morate preveriti vse povezave za uhajanje in jih odpraviti, če jih najdete.

Bodite pozorni! Tesnjenje puščanja ni toliko, da bi zmanjšali pretok hladila, temveč preprečiti zračne svečke v ceveh in radiatorjih, kar povzroči neučinkovitost ali nizko učinkovitost ogrevanja.

Izbira vrste hladilne tekočine

Najpogosteje se voda uporablja kot tekočina za prenos toplote. Vendar pa lahko uporabljate antifriz, ki se ne zamrzne, ko temperatura okolja pade pod ničlo. Ima številne druge prednosti, vendar je cena zelo visoka. Najpogosteje se antifriz uporablja v ogrevalnih sistemih majhnih zgradb.

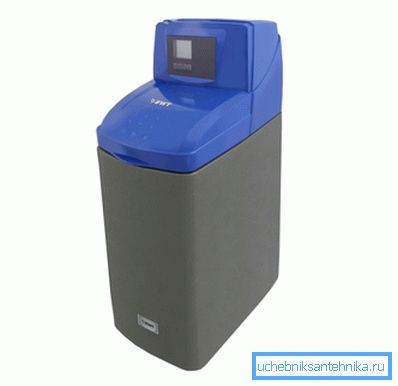

Ne pozabite, da je za polnjenje ogrevalnega sistema z vodo potrebna predhodna priprava. Tekočina ne sme biti soli in v njem raztopljen zrak, za katerega se lahko uporabljajo komercialno dostopne kemikalije in reagenti.

Nasvet! Ni priporočljivo uporabljati vodovodne vode kot ogrevalni medij ogrevalnega sistema. Vsebuje veliko količino kalcija in drugih mineralov, ki se s poravnavo na ceveh in baterijah sčasoma vodijo v neučinkovitost ogrevanja. Tudi v vodovodu je voda raztopila veliko količino kisika, kar povzroča zračenje.

Ali za uporabo posebej pripravljene vode ali antifriza za polnjenje je odvisno od vas. V vsakem primeru pa je treba pravilno izmeriti količino tekočine, ki je potrebna za izvedbo tega postopka.

Določitev količine uporabljenega toplotnega nosilca

Da bi ugotovili količino vode ali sredstva proti zmrzovanju, ki je potrebna za polnjenje ogrevalnega sistema, je potrebno izbrati pravo opremo za čiščenje vode v želeni zmogljivosti ali vnaprej kupiti določeno količino posebne tekočine.

Za izračune morate pojasniti naslednje podatke:

• količina vode, ki je nameščena v kotel za ogrevanje vode (OK), en odsek nameščenih radiatorjev ogrevanja (OP) in ekspanzijska posoda odprtega ali zaprtega tipa (O) - vse številke so na voljo v priloženi dokumentaciji za zgoraj navedeno opremo;
• prostornina vode, ki je nameščena v cevi (Od) - za to morate uporabiti poseben imenik zgradb, kjer so podane podobne informacije ali izračunajte želeno vrednost z uporabo naslednjih formul:

S =? * R2, kjer:

• S je prečni prerez cevi;
• ? - konstanta je enaka 3,14159;
• R je notranji polmer cevi.

Iz = S * L, kjer:

• Od - zahtevana prostornina tekočine v cevi;
• S je presečna površina, ugotovljena z zgornjo formulo;
• L je dolžina vseh nameščenih cevovodov.

Skupna količina vode se izračuna po naslednji formuli:

Splošno = OK + (Op * s) + Ob + Od, kje

s - število nameščenih odsekov radiatorjev.

Nasvet! Kljub dejstvu, da vode in antifriza niso stisnjeni, je priporočljivo kupiti 10-15% bolj likviden od volumna, ki ste ga prejeli z izračunom. Takšna razlika bo pokrivala napako pri izračunu.

Voda izlivanje

Takoj, ko ste končali zardevanje, opravili test cevi in ​​zbrali dovolj količine hladilnega sredstva, lahko začnete napolniti sistem ogrevanja. To bo pomagalo vibrirajoči črpalki za polnjenje ogrevalnega sistema.

Ne pozabite, da je to najpomembnejša faza vgradnje klimatskega omrežja, ker je treba vse operacije skrbno in skrbno izvajati.

Postopek je sestavljen iz več zaporednih korakov:

1. Še enkrat se vsi sklepi pregledajo zaradi uhajanja in depresurizacije.

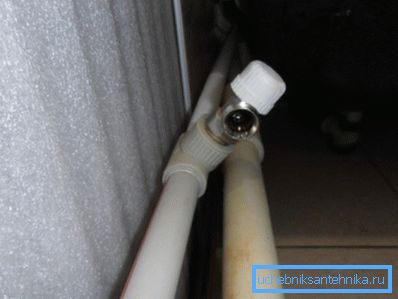

2. Zaporni ventili, odstranjevanje tekočine iz ogrevalnega sistema. To bo pripomoglo k preprečevanju neproduktivnega toka hladila.

1. Preverite delovanje zračnih ventilov. Če je njihova zmogljivost šibka, je bolje, da popolnoma odvijete ustrezno napravo (majevski žerjav) in ga vrnete na konec izliva. Poleg tega z istim namenom lahko ventil odprete nekje v zgornjem delu sistema, kar bo zmanjšalo čas, ko bo zrak iztekel iz cevi in ​​baterij.
2. Polnjenje se mora začeti skozi ventile, ki so najbližje kotelu.
3. Ohladite vodo ali antifriz z najmanjšo možno hitrostjo. To bo omogočilo, da se zrak, ki ostane v ceveh, izstopa skozi vnaprej odprti ventili. V nasprotnem primeru nastanejo prometne zastoji.

1. Ker so cevi napolnjene, je treba te pipe in ventile zaustaviti, skozi katere začne hladiti hladilno sredstvo. Zato je bilo potrebno kupiti z določeno zalogo.
2. Polnjenje sistema ne moremo opraviti takoj, ampak v delih: od prvega nadstropja do konca z najvišjimi točkami.

Preverjanje kakovosti

Pri izračunavanju zahtevane prostornine hladila je zaželeno, da se ta številka določi ne le za celoten sistem, ampak tudi za posamezne dele. Posledično lahko natančneje nadzirate stopnjo polnjenja posameznih elementov klimatskega omrežja.

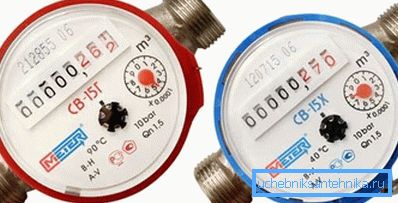

Poleg tega se lahko na vhodnem priključku vgradi merilnik pretoka tekočine.

Tako boste natančno vedeli, koliko je že padlo v cevi:

• če je v ceveh nabranih manj kot izračunana vrednost - zrak, je treba določiti mesto nastanka čepa in ga odstraniti;
• če je več, potem pride do puščanja nekje skozi ohlapno povezavo ali odprto pipo.

Zagon sistema ogrevanja

Odstranjevanje ostankov zraka

Po popolnem polnjenju ogrevalnega sistema je možno nadaljevati z zagonom. Pred tem pa morate odstraniti preostali zrak iz vgrajene opreme.

To se naredi takole:

1. Od glavne cevi kotlovnice je odstranjen zrak. Za to se uporablja zračni ventil, nameščen na ogrevalni opremi.
2. Če ima sistem črpalko za prisilno cirkulacijo vode, je potrebno tudi izpustiti zrak iz njega. V ta namen se na svojem sprednjem koncu uporablja zračni ventil.

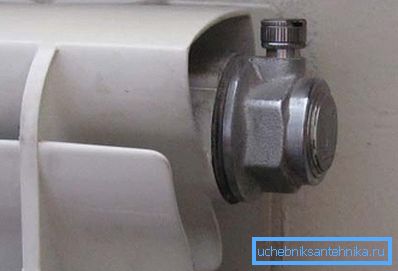

3. Naslednja faza je odstranitev zračnih vtičev iz radiatorjev. To je treba narediti z vsako vgrajeno baterijo, ki se začne s prvim nadstropjem in konča z najvišjo. To se naredi preprosto: s tipko Mayevsky ali z izvijačem, morate odviti majevski čep in ga zadrževati, dokler ne izteče tok vode iz luknje.

1. Preverite vrnitev. V ta namen se uporabljajo tudi ventili, nameščeni na določenih odsekih cevi. Ventil na mostičku med dovodnimi in izpustnimi cevmi mora biti zaprt.
2. Ko ste končali delo pri okrevanju, sistem pustite, da stoji približno 2 uri, nato pa zaženite bojler.

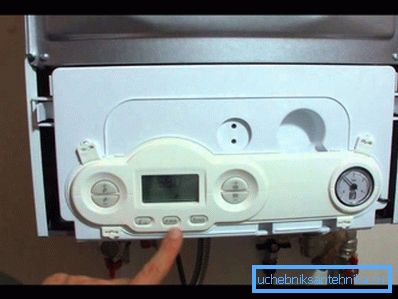

Vklopite bojler

Pred vklopom grelnika je treba zagnati črpalke, ki krožijo tekočino. Morali bi delati nekaj ur. Tlak tekočine mora biti približno 2 atmosferi.

Nasvet! S tem časom ponovno preglejte sistem za puščanje. Če se pojavijo, je treba črpalko ustaviti, zglobi morajo biti zapečateni in voda ponovno napolnjena.

Vsa dela na lansiranju je treba izvajati s pozitivno temperaturo v prostorih. V nasprotnem primeru lahko led nastane in poškoduje cevi, črpalke in radiatorje.

Zaključek

Polnjenje tekočine za prenos toplote je ključna faza pri zagonu grelnega sistema. Od pravilnosti vsega dela je odvisno, kako učinkovito in ekonomično bo delovalo. Več o tem lahko izveste v spodnjem videu.
