Povezovanje bimetalnih radiatorjev. primerjalne lastnosti z

Povezovalna shema bimetalnih radiatorjev ogrevanja nima pomembnih razlik od drugih vrst grelcev, zato bomo razpravljali o splošnih pravilih za vgradnjo baterij. V tem primeru opažamo nekaj odtenkov in značilnosti ter vam povejte, kako priključiti bimetalni radiator ogrevanja.

Bimetalni ogrevalni radiatorji

Primerjalne lastnosti z drugimi vrstami baterij

Najprej morate razumeti, kakšni so radiatorji za ogrevanje in kako se razlikujejo med seboj.

Našteli smo glavne vrste:

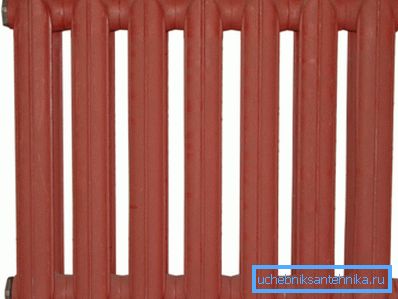

• Litoželezni akumulatorji - Eden od najpogostejših vrst, ki se nahaja v večini stanovanj sovjetske gradnje. To je sistem povezanih litih sekcijskih odsekov z precej debelimi stenami in veliko maso. Zanj je značilna visoka trdnost in trpežnost, vendar ima nizko učinkovitost in prenos toplote ter veliko toplotno vztrajnost;
• Jeklene cevaste registre - to je sistem cevi dovolj velikega premera ali ene cevi v obliki S-oblike (npr. ogrevano brisačo). Ta vrsta opreme je navadno nameščena v velikih prostorih - koncertnih dvoranah, kinodvoranah, športnih kompleksih, supermarketih. Se razlikujejo v visoki moči in veliki količini hladila;
• Jeklene plošče. So varjene profilirane plošče iz jekla, znotraj katerih so kanali za kroženje hladilne tekočine. Imajo precej majhno odpornost na hidravlične udarce in nizko trdnost, so dovzetni za korozijo in niso zelo zanesljivi;
• Aluminijski radiatorji - sodobnejši tip akumulatorja, za katerega je značilen povečan prenos toplote in učinkovitost, nosilec z nizkim toplotnim nosilcem in majhna masa naprave. Zaradi majhne toplotne vztrajnosti se dobro podredi samodejnemu in ročnemu nadzoru temperature. Povpraševanje o kakovosti hladila in njegove kislosti ima povprečno moč in življenjsko dobo;

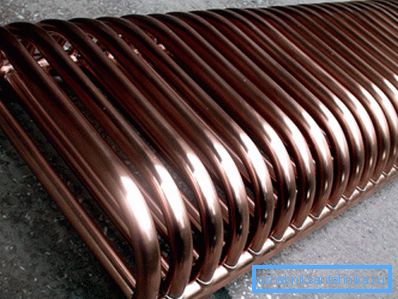

• Bakrene baterije - so sistem cevi s plavajočimi plavutmi. Odlikujejo jih največja emisija toplote in učinkovitost, visoka vzdržljivost in odpornost na hidravlične udarce, pomanjkanje korozije in dolga življenjska doba. Edina pomanjkljivost bakrenih enot je visoka cena;

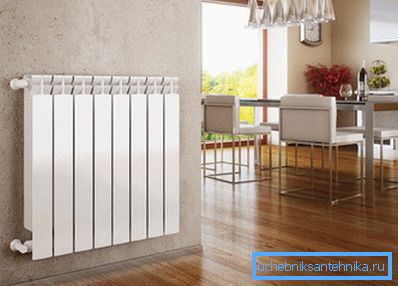

• Bimetalni radiatorji zunaj in v oblikovanju so podobni aluminijastim napravam, saj so notranje stene kanalov iz jekla ali bakra. Tako je mogoče povečati učinkovitost in toplotni prenos akumulatorja, vendar ohraniti moč in vzdržljivost.

Za razumevanje glavne značilnosti bimetalne naprave je potrebno bolje razumeti njegovo zasnovo. Glavna naloga katere koli tekoče hlajene baterije je zagotoviti največji prenos toplote iz hladilnega sredstva v okolje, ob zadostni dobavi mehanske in korozijske trdnosti za dolgoročno učinkovito delovanje.

Stopnja prenosa toplote je neposredno odvisna od toplotne prevodnosti kovine in debeline stene. Najbolj toplotno prevodni materiali so aluminij in baker, zato so najučinkovitejše naprave iz neželeznih kovin.

Po drugi strani pa jekla in železnih kovin dokazujejo največjo moč. Vendar so nagnjeni k koroziji in imajo nizko toplotno prevodnost. Hkrati jeklo je veliko cenejše od bakra in aluminija, kar je tudi prednost.

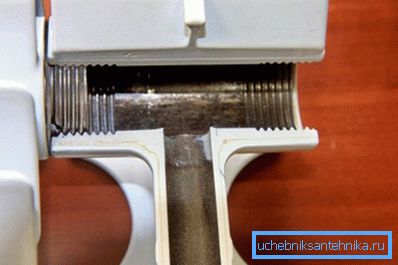

Zasnova bimetalnega radiatorja je značilna po tem, da so notranje stene kanalov izdelane iz trajnega korozijsko odpornega jekla ali čiste bakra, zunanja stena in plavuti pa iz lahkega in toplotno prevodnega aluminija. Ta odločitev je omogočila kombiniranje prednosti jekla in neželeznih kovin v eni napravi.

Bodite pozorni! Bimetalni radiatorji so združili prednosti izdelkov iz železa in barvnih kovin, ki so postali najbolj napredni in sodobni tipi grelnih naprav.

Prednosti in slabosti

Upoštevajte pozitivne in negativne vidike uporabe agregatov s kombiniranimi kovinami v sestavi. Začnimo s prednostmi:

Slabosti modela vključujejo visoke stroške in zahteve za kakovost proizvodnje in montaže. Potrebno je združiti materiale s strogo izvedbo tehnologije, sicer bo naprava ne bo delovala dlje in ne bo ustrezala navedenim merilom.

Bodite pozorni! Bimetalni konvektor je mogoče pripisati najbolj uspešnim in progresivnim vrstam grelnikov.

Shema ožičenja radiatorjev

Povezava bimetalnih radiatorjev se izvaja po enakih pravilih kot pri drugih vrstah baterij.

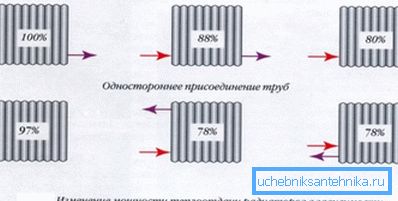

Upoštevajte standardne sheme vezanja:

1. Diagonalna povezava. Napajalna cev vstopi v zgornjo odprtino, povratna cev pa izstopi iz spodnje odprtine na drugi strani. Šteje se, da je najučinkovitejši način za zagotovitev popolnoma enakega ogrevanja in največjega prenosa toplote;

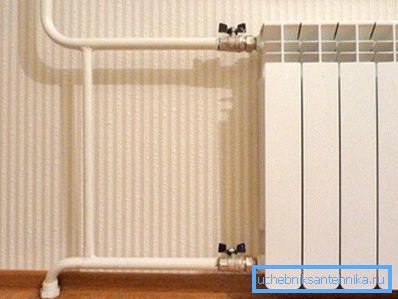

2. Stranski priključek. Napajalna cev vstopi v zgornjo odprtino in povratna cev prihaja iz spodnjega dela na isti strani. S številom odsekov do 12, praktično ni razlike od diagonalne vrste, vendar s povečanjem tega števila je bistveno slabše;
3. Najboljša povezava. Krmilo vstopa v zgornjo odprtino na eni strani, povratni tok iz zgornje odprtine na hrbtni strani. Dovolj učinkovit način;

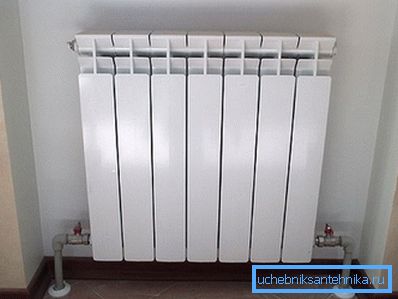

4. Spodnja povezava. Vhod in izhod hladilne tekočine skozi spodnje luknje na obeh straneh. Gretje je manj enotno in manj učinkovito;
5. Povežite se z eno točko. V napravo vstopi samo ena cev. Metoda je najmanj učinkovita in se redko uporablja.

Upoštevati je treba, da gre za enocevne in dvocevne sisteme ogrevanja. Čeprav, glede na vezni radiator - to ni tako pomembno. Večina hišnih napeljav je enosmerna cev.

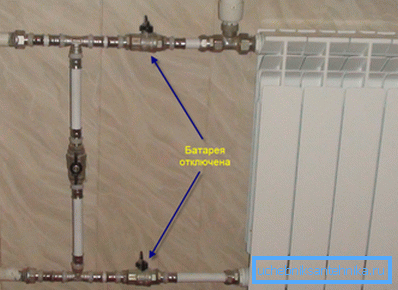

Bodite pozorni! V monotube sistemih za normalno nastavitev in vzdržljivost naprav jih je treba povezati prek obvoda.

Namestitev radiatorja

Za tiste, ki so se odločili za namestitev radiatorja z lastnimi rokami, smo pripravili navodila.

Upoštevali bomo enocevni sistem s stransko povezavo:

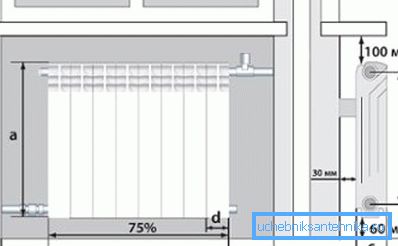

1. V skladu z načrtom proizvajalca namestimo montažne konzole;

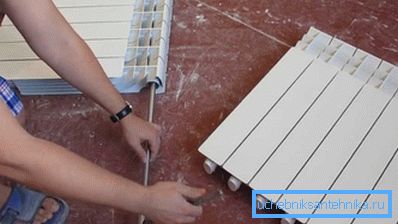

1. Izvedemo montažo akumulatorja ogrevanja. Ventil Mayevsky privijte v zgornjo luknjo in vtič v spodnjem. V ostalih dveh smo vijak v zatičih zaprtja in prilagajanja žerjavov, prilagoditev - od zgoraj;

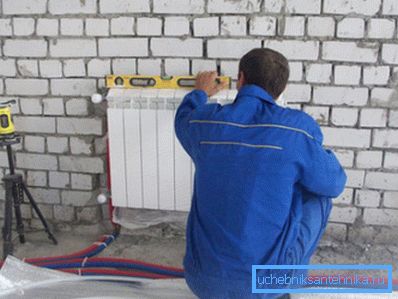

1. Obesimo in popravimo baterijo na steni;

1. Termostatski ventil privijte v dovodno cev in ga priključite na držalo, nameščeno v odprtino za baterijo;

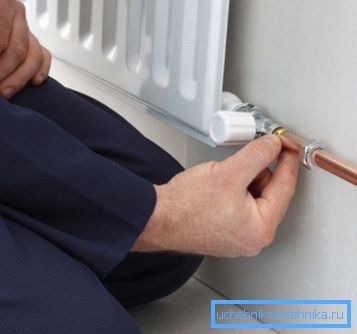

1. V povratni cevi namestimo zaporni krogelni ventil, ki ga povezujemo s steblom, nameščenim v spodnji luknji;

1. Cevi za dovod in vračanje so povezani preko obvoda, na katerem prav tako namestimo regulacijski ventil.

Bodite pozorni! Uporabljajte le visoko kakovostne spojke in adapterje, dobre zapiralne in regulacijske ventile. Normalna oprema je izdelana iz vodovodne medenine.

Zaključek

Bimetalni grelni radiator je odlična izbira za ogrevanje sodobnega stanovanja ali hiše. Za naprave so značilne visoke zmogljivosti, video v tem članku pa bo pomagal razumeti pravila njihove namestitve.
