Priključitev grelnega radiatorja na dvocevni sistem: vrste

Običajno je ogrevalni sistem v zasebnih hišah avtonomen, zato je za njegovo organizacijo potreben nakup kotel z zadostno močjo in določitev prenosa toplote iz radiatorjev. Nato ostane za majhno - vse, kar morate storiti, je, da grelec povežete s kotlom s pomočjo cevovoda in ga napolnite s hladilno tekočino. Najbolj optimalna povezovalna shema je dvocevna, ko je tok in povratni tok.

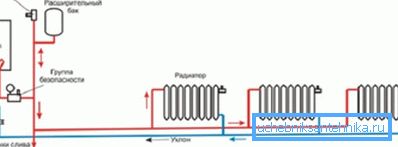

Shema ožičenja grelnega radiatorja dvocevni sistem z nižjo napeljavo

Vrste ogrevalnih sistemov

Uporabite enocevne in dvovirne različice, ki imajo lahko prednosti in slabosti. Oblika se lahko namesti tako z nižjo napeljavo kot z vrha. Vendar se slednja uporablja najpogosteje, saj je bolj priročno in praktično.

Kot veste, je načelo delovanja avtonomnega ogrevalnega sistema stalno kroženje vode ali drugega hladiva iz kotla na naprave in nazaj. Vendar se lahko premika s težo ali s silo, kar se doseže s priključitvijo črpalke.

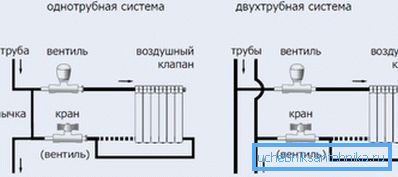

Kakšna je razlika med shemoma ogrevanja z enim ali dvema cevema

Dvocevna možnost priključitve

Razmislite o njegovih lastnostih

  1. Priročnik za namestitev sheme vključuje prisotnost dveh ločenih cevovodov, katerim je priključena vsaka od naprav.
  2. Hkrati je en vodovodni sistem oskrbovalna cev, od koder teče tople vode, druga pa je obratna, ki izpušča ohlajeno vodo.
  3. Ker so poti, ki jih hladilna tekočina premaga, tako v dovodni cevi kot v povratni enoti, sta njihova hidravlična upornost enaka. To pomeni, da je takšna shema hidravlično uravnotežena, zaradi česar je njegova uporaba najbolj optimalna.
Pravilno povezovanje radiatorjev z dvocevnim sistemom - diagonalna metoda

Namig: uporaba v tem primeru diagonalnega načina priklopa grelnih naprav bo naredila sistem bolj učinkovit.

  1. Vendar pa so sheme lahko slepe, kar pomeni, da je največ:
    • daleč poteka že ohlajena voda, ki zapusti zadnjo v verigi ogrevalne naprave;
    • kratke teče od prvega.

    Iz tega razloga boste morali v vsaki baterijski pipi prilagoditi pretok vroče vode z lastnimi rokami ali uporabljati termostatske ventile.

    Postavitev

    Shema je lahko prisiljena (vgrajena črpalka) in samo-teče, glavna prednost slednje pa je, da ne potrebuje električne energije. Za to se zgodi zgornja ožičenja in grelne naprave, kot tudi v prejšnjem primeru, so priključene diagonalno.

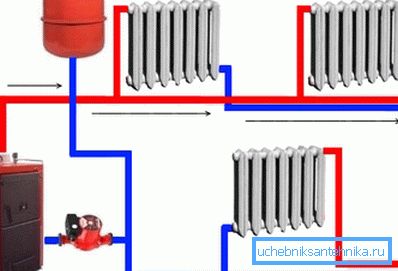

    Prisilna dvocevna vezna shema radiatorjev s kotlom in črpalko

    Uporablja se najpogosteje v majhnih stanovanjskih stavbah, ki nimajo več kot dveh nadstropij. Čeprav bo idealno v naseljih, ki se soočajo z izpadi električne energije, se pogosto ne uporablja, kar je razloženo s potrebo po uporabi velike količine materialov in neestetičnega videza.

    Uporablja se ne samo v stanovanjskih zgradbah, temveč tudi v drugih stavbah, ne glede na njihov namen. Njena organizacija zahteva veliko materialov in napora, vendar so prednosti takšnega sistema nesporne.

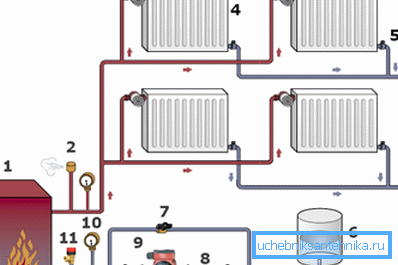

    Sistem ima samodejno temperaturno kontrolo.

    Nasvet: lahko ga zlahka prevzamete za vse stavbe, ne glede na to, kako kompleksni so.

    V eni veji lahko najdemo veliko število grelnih naprav, kar pa ne zahteva dodatne vgradnje hidravličnih regulatorjev tlaka. Oskrba z vodo in povratni odtok v takšnih shemah sta ločeno povezana, kar vam omogoča, da samodejno prilagodite ogrevanje vseh prostorov v hiši. V tem primeru termostati ne bodo vplivali na druge naprave, njihova cena pa le nekoliko poveča stroške namestitve.

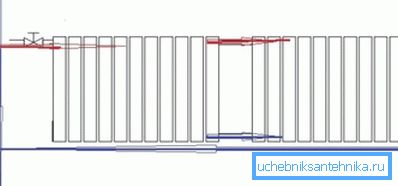

    Diagonalna povezava dveh radiatorjev z enim dvignilnikom

    Možnosti priključitve grelnikov na sistem

    Pogosto rečemo besede "connect" in "connect", kar pomeni učinkovitost istega delovanja - priključite radiator na cevovod ogrevalnega sistema.

    Vendar je ta pristop amaterski, saj med njimi obstaja nekaj tehničnih razlik:

    • priključite radiator - prinesite tok črpalke in povratno cev. Primer bi bila stranska različica radiatorja, če cevi namestijo napravo z ene strani nad in pod ali diagonalno.
    • priključite ogrevalno napravo - ustvarite priključno enoto, v kateri je pretok dovoda ali povratka, pa tudi regulacija krogličnih ventilov, ventilov ali drugih podobnih elementov.

    Obstajata dve glavni možnosti za ogrevalni sistem, na katerem je odvisna končna montaža ogrevalne sheme hiše ali stanovanja:

    1. Zgornja napajalna črta se nahaja nad zgornjo ravnjo radiatorja. V tem primeru uporabite naslednje možnosti za pritrditev radiatorja:
      • enostranski stranski (od spodaj in od zgoraj) - metoda je najbolj učinkovita pri uporabi v bateriji največ 10 delov. V nasprotnem primeru se segrevanje oddaljene ne pojavi popolnoma, zaradi česar se učinkovitost naprave znatno zmanjša;

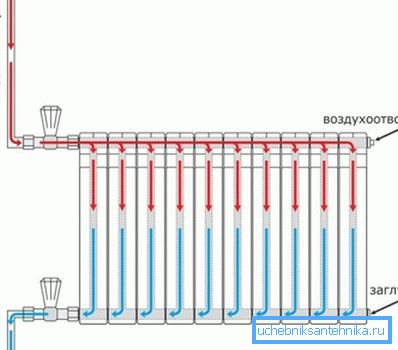

      Enostranska lateralna povezava naprave z zgornjim sistemom ožičenja
        • Diagonal (zgoraj in spodaj) je lahko na dva načina, od katerih se vsaka šteje kot najbolj učinkovita pri tej metodi ožičenja. Lahko uporabite naprave z več kot 10, število oddelkov in se bodo ogrevali v največji možni meri.
        1. Spodnja dovodna črpalka prihaja do radiatorja od spodaj, običajno se uporablja pri vgradnji črpalke:
          • enostranski bočni (zgornji in spodnji) - v tem primeru, kot v prejšnjem, je največji učinek te metode mogoče doseči le s številom odsekov v ogrevalnih napravah, ki ne presegajo 10, sicer hladilno sredstvo enostavno nima časa za segrevanje;

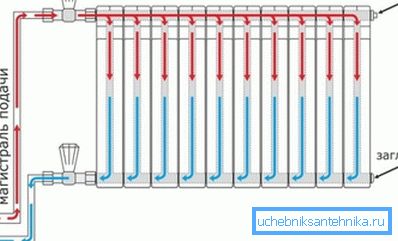

          Stranski priključek na spodnjem delu
            • diagonalno (zgoraj in spodaj) - učinek je enak kot pri zgornjem ožičenju;
            Diagonalna povezava na spodnjem delu
              • nižja pot - v tem primeru dobava poteka od spodaj do radiatorja in izstopi na drugi strani, od spodaj. Največji učinek bo le pri nameščanju črpalke;

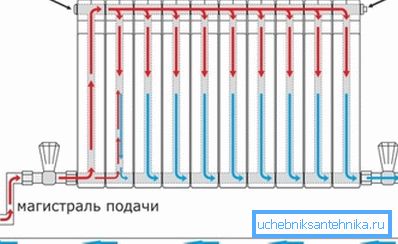

              Kako priključiti spodnji konec radiatorja

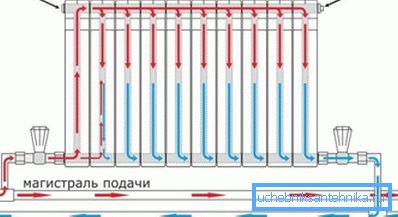

              V možnosti za fotografsko povezavo, ko je obrnjen obroč za grelec

              Namig: naredite zapiralno in povratno zanko več kot zadnji radiator, ki je nameščen zelo previdno, sicer lahko vpliva na nastavitev celotnega ogrevalnega sistema.

              Razmislite:

              • z zgornjo napeljavo, boste dobili največji učinek z diagonalno povezavo naprav;
              • z nižjo napeljavo in črpalko bo najučinkovitejša možnost dno (dno spodaj).

              Zaključek

              Kot je razvidno iz izdelka, je dvokevna verzija priključnih radiatorjev na ogrevalni sistem najbolj sprejemljiva s skoraj vseh vidikov, z izjemo povečanja stroškov komponent. Omogočajo vam preprosto prilagajanje temperature hladilne tekočine za različne prostore, prav tako pa tudi za uravnoteženje, ki preprečuje hidravlični šok.

              Vgradnja grelnih naprav v shemo ni težavna, zato se v zasebnih hišah običajno opravi samostojno. Videoposnetek v tem članku bo omogočil iskanje dodatnih informacij o zgornji temi.
