Priključitev grelnega radiatorja na polipropilenske cevi -

V našem času so polipropilenske cevi bolj priljubljene pri vgradnji ogrevalnih sistemov. Vendar pa ima njihova povezava z ogrevalnimi napravami, vključno z radiatorji, nekaj odtenkov, zato ta naloga postavlja številna vprašanja za začetnike domače obrtnike.

V nadaljevanju podrobneje pogledamo, kako namestiti grelne radiatorje s cevmi iz polipropilena.

Radiator priključen na cevovod polipropilena

Izbira materialov

Priljubljenost, da so polipropilenske cevi zmagale, je posledica številnih njihovih pozitivnih lastnosti:

  • Cena za njih je veliko nižja kot pri kovinskih kolegih.
  • Visoka obstojnost, ker plastika ne rjavi, poleg tega se sediment praktično ne nanese nanjo.
  • Ne potrebujete slikanja.

Vendar pa je treba opozoriti, da niso vse vrste polipropilenskih cevi primerne za ogrevalne sisteme. Dejstvo je, da morajo imeti oklopno plast, ki preprečuje znatno toplotno širitev cevovoda.

Ojačana cev iz polipropilena

Poleg tega je zaželeno, da je ojačevalna plast aluminij, saj ojačitev iz steklenih vlaken povzroči nasičenje hladila s kisikom. To povzroča rjavenje kovinskih površin kotlov in drugih grelnih elementov. Cevi, ki imajo armaturo iz aluminija in so primerne za ogrevalne sisteme, so označene s PN25.

Bodite pozorni! Pri izbiri cevi je treba upoštevati enakomerno debelino sten. Za to morate pogledati njihovo rezanje.

Kar zadeva premer, je optimalni parameter -25 mm.

Prav tako je potrebno kupiti opremo, ki vključuje:

  • Spojke;
  • Kotni adapterji;
  • Krogelni ventili.
Diagram povezave z enim ali dvema cevnima radiatorjema

Priključni radiatorji

Shema ožičenja

Pred priključitvijo radiatorja na polipropilensko cev je treba sestaviti sistemski diagram. Upoštevati je treba, da obstaja več možnosti za priključitev baterij:

Način povezave Posebnosti
Monotube Ta sistem je najlažji in najbolj ekonomičen pri porabi materiala. Vendar pa je primeren samo za majhne prostore, saj hladilno sredstvo na poti do zadnjega akumulatorja segreje vmesni produkt, kar vodi k njihovemu neenakomernemu ogrevanju.
Twin cev Prav tako je serijska povezava, toda vroča hladilna tekočina in povratni tok skozi različne cevovode. Zaradi tega se ogrevanje baterij izvaja bolj enakomerno.
Zbiralec (distribucijski glavnik) Ta metoda je najučinkovitejša, vendar hkrati najdražja. Njeno načelo temelji na vzporedni povezavi vseh radiatorjev skozi zbiralnik.
Shema kolektorske povezave radiatorjev

Izbira vrste programa je odvisna od značilnosti stanovanj - število prostorov, njihova površina itd. Ko določite vrsto sistema, morate uporabiti svoje roke, da prikažete lokacijo radiatorjev v prostoru, okovih in vseh drugih elementih

Prisotnost takšne sheme bo omogočila izračun zahtevane količine materialov in poenostavila nadaljnje delo pri namestitvi sistema.

Montaža cevovoda

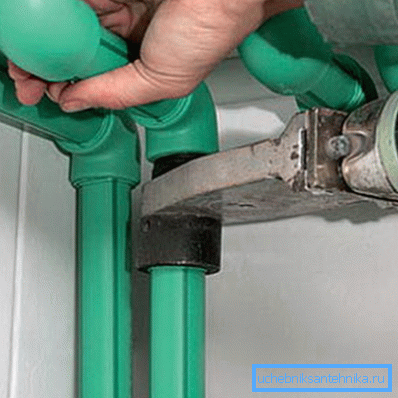

Montaža cevovoda

Zato je navodilo za montažo plinovoda naslednje:

  • Najprej morate rezati cevi glede na dimenzije, prikazane na diagramu.
  • Nato je treba rezanje koncev pripravljenih segmentov očistiti s prečkami.
  • Potem je treba konce segmentov očistiti s posebno napravo, ki deluje po principu ostrenja svinčnika. Ta postopek je potreben za nadaljnje spajkanje.
  • Po tem se cevi in ​​fitingi segrejejo v posebnem spajkanju, po katerem so priključeni.
  • Nato je cevovod pritrjen na stene s pomočjo posebnih držal.

Nasvet! Če delate s spajkalnikom za plastične cevi prvič, morate opraviti obrezovanje pred začetkom montaže cevovoda.

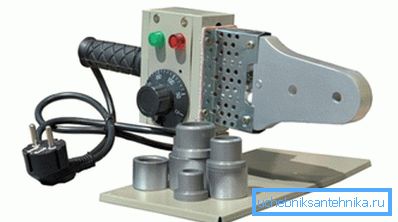

V foto varilnem stroju s šobami

Tako plinovod poteka kot konstruktor.

Hkrati je potrebno upoštevati naslednja pravila za delo z varilnim strojem:

  • Pred varjenjem mora biti stroj ogreti do izklopa in počakajte, da se ponovno vklopi.
  • Potrebno je strogo upoštevati čas segrevanja priključenih delov. Za različne vrste spajkalnih likalnikov je lahko drugačen. Zato morate pred uporabo naprave poznati tabelo, ki je ponavadi na voljo v navodilih.
  • Natančno je treba povezati podrobnosti, ne da bi pri tem izkrivljali.
  • Ko priključite dele, jih ni mogoče premakniti in premakniti, dokler se polipropilen ne strdi.

Na splošno je proces varjenja polipropilenskih elementov toplotne cevi precej preprost.

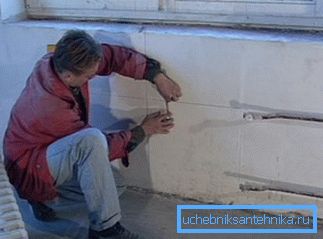

Označevanje na steni

Vgradnja radiatorjev

Pred priključitvijo grelnega radiatorja na cev polipropilena je potrebno namestiti.

To delo se izvaja v tem vrstnem redu:

  1. Najprej morate označiti mesto na baterijah.

Zato je treba upoštevati zahteve SNiP:

  • razdalja od stene mora biti vsaj 2 cm;
  • razdalja od tal mora biti približno 10-15 cm;
  1. Nato namestite oklepaje. Hkrati je treba uporabiti raven gradnje tako, da se naprava nahaja natančno. Za pritrditev nosilcev lahko uporabite nohte za moznike.
Preverjanje položaja oklepajev glede na raven stavbe
  1. Po namestitvi nosilcev morate obesiti radiator.

V skladu s takim sistemom bi morali v prostor postaviti vse radiatorje.

Povezava z baterijo

Radiator je priključen na cev polipropilena v tem vrstnem redu:

  • Najprej je na akumulator priključen prehodni tulček. Treba je opozoriti, da priključitev aluminijastih radiatorjev s polipropilenskimi cevmi izvajajo posebne spojke, ki se razlikujejo od adapterjev, namenjenih litjem železnih baterij.
Priključitev radiatorja na cevovod skozi adapter
  • Nato so k adapterju priključeni kroglični ventil, regulacijski ventil ali radiatorski ventil.
  • Nato je ventil priključen na toplotno cev polipropilena.
  • Po isti shemi je izhod iz radiatorja priključen na cevovod.

Tu so morda vse glavne točke povezovanja radiatorjev s cevovodom iz polipropilena.

Zaključek

Proces povezovanja vgradnje ogrevalnega sistema z uporabo polipropilenskih cevi ni precej drugačen od drugih vrst cevovodov. Posebnost leži pri metodi povezovanja cevi s fitingi, saj se ta postopek izvaja s pomočjo posebne varilne naprave. Poleg tega se za povezavo radiatorjev s cevovodom uporablja poseben adapter.

V tem članku lahko preberete več koristnih informacij o tej temi.
