Priključitev grelnih radiatorjev: metode, sheme, demontaža

Kako povezati radiatorje med seboj, da bi zagotovili kakovostno ogrevanje prostorov?

To vprašanje je še posebej pomembno, če je ogrevalni sistem zasnovan in nameščen v novo zgrajeni hiši. Vendar pa je tudi v hišah, ki so že v uporabi, mogoče povezati model, da se zagotovi večja energetska učinkovitost uporabljenega ogrevalnega sistema.

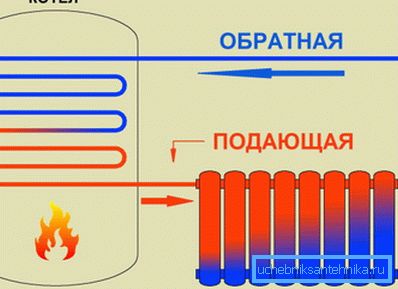

Načelo izgradnje in delovanja avtonomnega ogrevanja

V tem članku bomo preučili, kakšne vrste povezave radiatorjev v zasebni hiši lahko štejemo za optimalne in zakaj. Poleg tega bomo izvedeli, katere so značilnosti izvajanja posameznih predlaganih shem.

Zgradbe

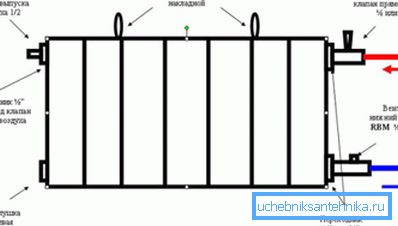

Zasnova bimetalnih in aluminijastih radiatorjev

Obstaja široka paleta grelnikov na trgu, ki so zasnovani tako, da se napolnijo s hladilnim sredstvom, ki kroži v odsekih in oddaja del toplote kovinskim delom. Kovinski deli pri zasnovi naprave, po drugi strani, sproščajo toploto v okolje.

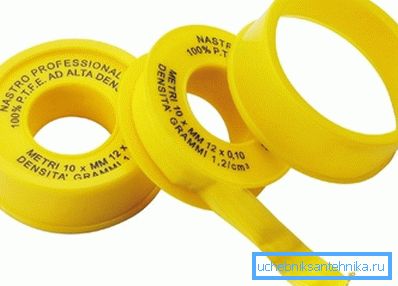

Fum-trak - najpogostejši material za navojne povezave radiatorjev

Ne glede na to, ali je oblikovanje uporabljenih baterij plošča ali presek, imajo vsi eno skupno značilnost - prisotnost štirih dovodnih vrat. Na vrhu koncev sta dve luknji in dve luknji na dnu.

Te luknje so potrebne za priključitev na cevi ogrevalnega sistema. Izbira spodnjih ali zgornjih lukenj za namestitev je lahko posledica posebnosti lokacije naprave in izbrane sheme ožičenja.

Pregled sedanjih metod

Priključitev grelnih radiatorjev na cevi se lahko izvede v skladu z naslednjimi metodami:

  • Najenostavnejši in hkrati učinkovit način priključitve cevi na akumulator je dovajanje vrha in povratnih cevi od spodaj..
Najpreprostejša in hkrati učinkovita povezava aluminijastih radiatorjev

Prednost te rešitve je, da hladilno sredstvo gre skozi grelno napravo skoraj s težo. Pri uporabi te sheme se bodo dele nameščenega radiatorja hitreje napolnili, medtem ko je tlak na priključnih armaturah nizek.

Pomanjkljivost te metode je v tem, da se takšna vodilna cev v sodobnih stanovanjih in hišah redko uporablja.

  • Enostranski priključek radiatorjev na cevi skoraj tako učinkovita kot prejšnja shema, saj se hladilna tekočina oddaljuje od zgoraj in gre v spodnjo luknjo. Učinkovitost radiatorja s to napravo je približno 97%.
Bočna povezava

Pomembno: Če na ta način namestite aluminijasto baterijo, obstajajo omejitve glede števila uporabljenih delov. Število oddelkov v tem primeru ne sme presegati 20 enot.

  • Nižji način povezave, kljub nižji učinkovitosti (okoli 88%), postaja vse bolj priljubljen. To ni presenetljivo, saj se sodobni sistemi ogrevanja izvajajo s cevnimi povezavami, ki so skrite pod tlemi.
Spodnja povezava

Kljub dejstvu, da rezultat vgradnje dela s svojimi rokami v tem primeru izgleda natančnejši, bo potreben več časa za polnjenje delov s hladilno tekočino in posledično več časa za zagotovitev udobne temperature v prostoru.

Dno za injekcijska očala in povratni vrh

Vodenje krme z dna lahko spodbuja le posebnost cevne instalacije. Učinkovitost uporabe priključenih baterij na ta način ne presega 75-78%.

  • Spustite enosmerno povezavo niso pogosti, vendar obstaja nekaj grelnih baterij, pri katerih so dovodne in povratne odprtine na spodnji strani radiatorja.
Eyeliner in se vrnite od spodaj

Z vidika estetske privlačnosti je taka povezava zelo upravičena, vendar z vidika učinkovitosti akumulatorja je bolje upoštevati prva dva načina.

Kako lokacija baterije vpliva na učinkovitost njegove uporabe

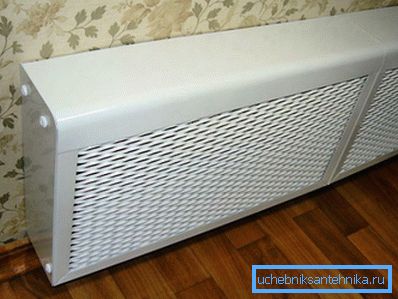

Na fotografiji je dekorativna škatlica - zaslon

Kot že omenjeno, metode povezovanja radiatorjev na cevi vplivajo na učinkovitost celotnega sistema. Izkazalo se je, da ima lokacija grelnika manjši vpliv.

Upoštevajte najpogostejše razmere:

  • Zgornji del radiatorja je popolnoma pokrit s polico okna. V idealnem primeru je učinkovitost baterije 100%, hkrati pa zgornji del naprave ne sme pokrivati ​​ničesar. V našem primeru roba okenske police spremeni smer ogrevanega zraka in učinkovitost se zmanjša od sto odstotkov do devetdesetih.
  • Baterija zaradi zasnove prostora je skrita v niši. V tem primeru se učinkovitost naprave zmanjša za 7%.
  • Baterija za estetsko privlačnost je prekrita z okrasnim zaslonom. Če ima zaslon zadostno perforacijo spredaj in v zgornjem delu, bo izguba prenosa toplote 5%. Če je zaslon skoraj brez perforacije in hkrati pokriva radiator z vseh strani, bo izguba do 20%.

Torej, pogledali smo, kako povezati cevi z baterijami po padajoči učinkovitosti. Poleg tega smo se naučili, kako ne bi imeli radiatorjev, da se pozimi ne bi zamrznili. Zdaj smo našteti aktualne topične sheme načrtovanja za ogrevalne sisteme.

Trenutne karte baterij

Serijska in vzporedna priključitev radiatorjev

Do sedaj se več sistemov za vgradnjo grelnikov uporablja v enem samem sistemu. Vse te sheme imajo očitne prednosti v kombinaciji s točkami, ki jih je treba upoštevati pri izbiri najboljše možnosti za ureditev ogrevalnega sistema v vašem domu.

Torej, kako lahko v istem ogrevalnem sistemu povežete bimetalne radiatorje in hkrati dosežete optimalen rezultat?

  • Konsekutna povezava je običajna in enostavna izvedba, v kateri se oskrba skozi vse baterije preusmeri, povratna cev pa gre v sistem iz zadnjega radiatorja. Primer izvajanja te sheme je naslednji. Apartma ali hiša ima več sob in baterija je nameščena v vsaki sobi. Prvo hladilno sredstvo dobi baterijo, ki se nahaja bližje grelnemu kotlu. Nato hladilno sredstvo skozi cev vstopi v naslednji radiator, itd. Prednost te rešitve je shranjevanje cevi, katerih cena je visoka in enostavnost montaže. Pomanjkljivost metode je neenakomerno segrevanje zraka v prostorih, tako kot pri oddaljenosti od kotla, temperatura hladila postane nižja in nižja. Zato se odločite za uporabo takšne sheme, pripravite se na dejstvo, da bo prostor, zadnji v tej verigi, kul.
  • Vzporedna povezava je vezje, ki je brez pomanjkljivosti zaporednega vezja. To se doseže z uporabo skupne cevi, skozi katero teče hladilna tekočina. Po drugi strani pa iz teh cevnih vej odidemo neposredno do katere se radiator radi. Pomembna prednost te sheme je zmožnost prekrivanja katere koli baterije v verigi, ne da bi to vplivalo na delovanje drugih naprav za ogrevanje. V ta namen so vhodni ventili nameščeni na vhodu v vsak grelec.

Pomembno: Da bi zagotovili učinkovitost ogrevalnega sistema z vzporedno priključitvijo, morajo biti pregibi manjši premer preseka v primerjavi s premerom glavne cevi.

  • Kombinirana povezava akumulatorja se uporablja, če je treba kombinirati dve predhodno navedeni shemi pod pogoji enega objekta. Izbira kombinirane povezave je praviloma posledica arhitekturnih značilnosti gradbišča.

Kako razstaviti in sestaviti dele akumulatorja

Ključ za radiator in vrata

V zaključku razmišljamo, kako ločiti in povezati odseke radiatorjev med seboj.

Za začetek so taki ukrepi možni samo na področnih napravah in nemogoče na baterijskih panelih. Zato lahko priključite bimetalni deli radiatorja in priključite dele aluminijastega radiatorja, jeklenih baterij pa ni mogoče razstaviti in zgraditi.

Povezujemo in odklopimo odseke s posebnim radiatorskim ključem. Ključ se izmenično vstavi v zgornjo in spodnjo vtičnico in se pomakne v nasprotni smeri urinega kazalca, če je potrebno odklopiti odseke. Za odvijanje zahtevanega števila odsekov na oznaki ustrezajo oznake, ki ustrezajo širini preseka.

Zaključek

Če veste, kako namestiti radiatorje, je enostavno sestaviti ogrevalni sistem v deželi. Če želite uspešno namestiti grelnike, priporočamo, da si ogledate videoposnetek v tem članku.
