Priključitev ogrevanja radiatorja. ogled vezja. vstavite

Kakšna je pravilna povezava grelnega radiatorja? Analizirali bomo povezovalne diagrame, ki se uporabljajo v zasebnih hišah in mestnih stanovanjih, in za to uporabili cevi, armature in elemente ventilov in okovij. Poleg tega bomo ugotovili, katere napake lahko povzročimo pri načrtovanju in vgradnji ogrevalnega sistema.

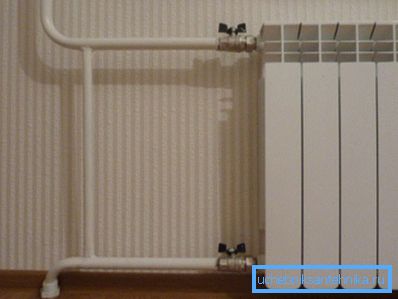

Stranski priključek radiatorja na dvižni sistem centralnega ogrevalnega sistema.

Circuit Outlines

Če v mestnem stanovanju shema ogrevalnega sistema kot celote ali njene posamezne zanke ni odvisna od naših prizadevanj, je v zasebni hiši vezje zasnovano iz nič.

Obstajata dve bistveno drugačni shemi:

  • Enotna cev, ki predstavlja edino stekleničko okoli oboda ogrevane stavbe. Ogrevalne naprave se spuščajo vzporedno s polnjenjem.

Opomba: praktično in usklajeno vgradnjo baterij; je neprimerno, ker ne omogoča samostojnega prilagajanja naprav.

  • Dvocevni - neodvisno krmo in obratno polnjenje. Vsak radiator deluje kot skakalec med njimi.

Prednosti enocevne sheme so nizki stroški, enostavnost vgradnje in izjemna toleranca napake. Pomanjkljivosti - znatna razlika v temperaturi med prvo in zadnjo ogrevalno napravo, pa tudi težava ležanja po obodu hiše v prisotnosti visokih odprtin in panoramskih oken.

Dvocevna shema je brez teh pomanjkljivosti, vendar pod določenimi pogoji lahko povzroči resne težave za lastnika. Baterije, ki so najbližje kotelu, ugasnejo razliko med polnjenjem, kar upočasni kroženje v oddaljenih napravah. Zato dvotirni sistem zahteva obvezno izravnavo - dušenje napajalnih vodov in prilagajanje njihove zmogljivosti za izravnavo temperature.

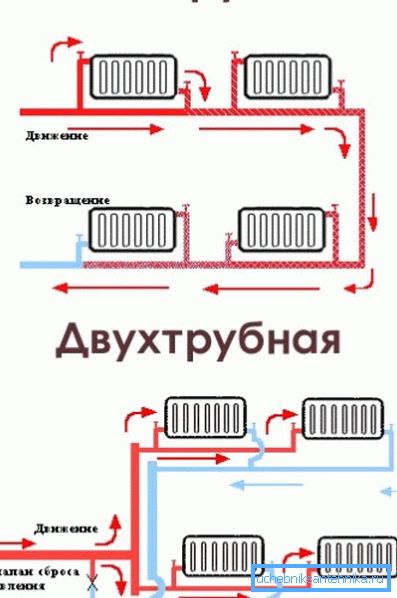

Eno cevovodi in dve cevni shemi.

Ta problem se elegantno upravlja v povezani dvocevni sistem - vezje Tichelman, katerega zanke so enake dolžine.

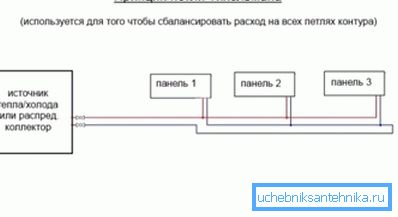

Loch of Tihelman.

Vstavite radiatorje

Kakšni so načini povezovanja radiatorjev s stekleničkami in risarji?

Ime Opis Posebnosti
Stranski enostranski Svinčniki so priključeni na zgornji in spodnji del glave na eni strani grelca Z majhnim številom delov zagotavlja največji prenos toplote. Ko je število odsekov več kot deset, se bo rob radiatorja, ki je najbolj oddaljen od cevi, ohladil. V ekstremnih odsekih sčasoma nabira mulj
Spodaj navzdol Svinec je priključen na oba spodnja razdelilca Izhod toplote naprave se nekoliko zmanjša zaradi počasne cirkulacije skozi zgornji zbiralnik. Radiator ne potrebuje splakovanja: deli ne zvijejo
Diagonal Vodniki so priključeni na zgornji zamašek na eni strani radiatorja in spodnji na drugem. Prenos toplote je največji na vsaki dolžini radiatorja. Dno odsekov se utrjuje s strani gluhih spodnjih plutovin

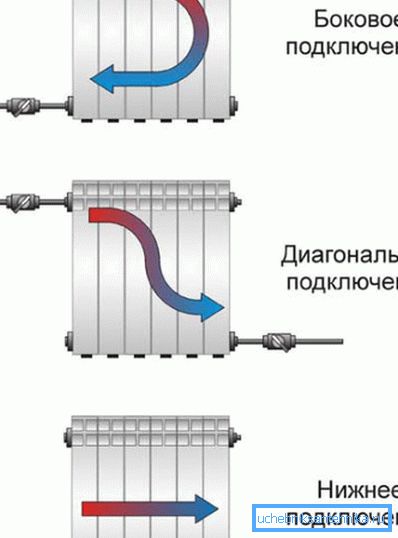

Premik hladilne tekočine za različne sheme ožičenja.

Upoštevajte: v zaprtem avtonomnem ogrevalnem sistemu lahko pozabite na težave s siljenjem akumulatorjev. Majhna količina suspendiranih trdnih snovi v hladilniku hitro zbira v rezervoarju blata in v prihodnosti ne povzroča nobenih težav. Zato je smiselno izbrati vrste priključkov radiatorjev, ki bodo zagotovili največji prenos toplote.

Napake

Nepravilna priključitev grelnikov ogrevanja lahko povzroči nepravilno delovanje sistema DH, avtonomni tokokrog ali resno zmanjša prenos toplote naprave.

Katere napake lahko naredim pri namestitvi baterij?

  • Vgradite radiator med dovodom in povratnim dvigalom na katerikoli nadstropji, ki ni zgornji del, in sosedje zamrznejo na dvižniku. Hladilno sredstvo kroži skozi majhen prstan - skozi akumulator, vendar prenos toplote vseh naprav nad improviziranim mostičkom močno pade.
  • Vgradite radiator s katerimkoli zaustavitvijo ali dušilnimi ventili na oblogo brez mostiča pred ventili ali dušilkami. V tem primeru blokirana petelina ustavi kroženje v celotnem dvižnem vodu.

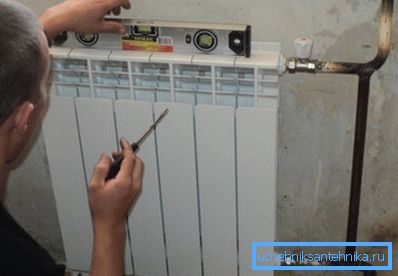

Skakalec med podlogo je jasno viden na fotografiji.
  • Bočna povezava večsmernega radiatorja, kot je že omenjeno, bo povzročila padec prenosa toplote ekstremnih delov.
  • Priključitev grelnih radiatorjev z dovodno cevjo zmanjšanega premera bo prav tako povzročila padec toplotne moči glede na nominalno vrednost. Norma je cev DU15 (1/2 palca) s številom odsekov do sedmih in DNU20 (3/4 palca) z večjim številom odsekov.

Izbira materialov

Izbira cevi, baterij in fitingov vpliva na učinkovitost in varnost ogrevalnega sistema, vsaj toliko kot njegova zasnova. Kateri materiali bi morali biti prednostni v različnih primerih?

Centralno ogrevanje

Zdi se, da delovne parametre postaje za centralno ogrevanje (4-6 kgf / cm2, 40-95 C) omogočajo uporabo sodobnih cevi, baterij in pribora.

Vendar pa praksa kaže, da je bolje, da zavrnejo nekatere svoje vrste:

  1. Izračunana vrednost temperature hladilne tekočine je pogosto presežena pri hudih zamrzovalnikih. Kadar se v stanovanjih pojavljajo množične pritožbe o mrazu, se včasih vadijo vozlišča dvigal brez šobe, z prigušenim dušenjem. V tem načinu lahko baterije segrejejo do 130-140 ° C.
  2. Nenadna zaprtost ventilskega elementa zaradi nesposobnosti ključavnice ali okvare vodi v hidravlični šok s kratkotrajnim povečanjem tlaka na 20-25 atmosfere.

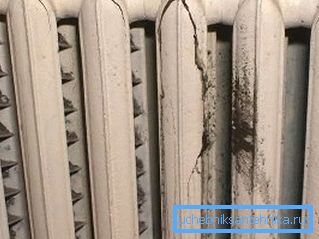

Surovinski radiatorji so zasnovani za tlak 9-15 atmosfere in se lahko zrušijo med vodnim kladivom.

To je verjetnost izrednih razmer, ki svojo znamko pustijo pri izbiri opreme za postajo za centralno ogrevanje.

Cevi

Za vgradnjo navojev lahko uporabite:

  • Jeklena VGP (voda in plin) cev na varjenih spoji;
  • Pocinkana VGP navojna cev. Zaščitni šivi so kontraindicirani za protikorozijsko zaščito: pri visokih temperaturah cink izgori;
  • Valovita nerjaveča cev na stiskalnici.

Zadnja možnost je privlačna, ker jo enostavno montirate z lastnimi rokami z enostavnim orodjem - parnim ključem. Cena valovite cevi s premerom 1/2 palca je približno 200 rubljev na meter.

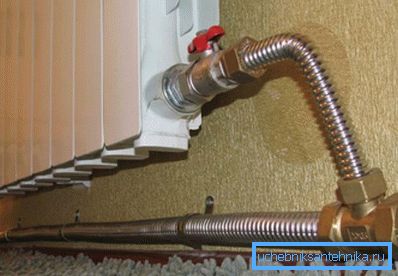

Distribucija ogrevanja izdelane valovite cevi Kofulso.

Radiatorji

V sistemih DH se uporabljajo:

  • Konvektorji, ki predstavljajo tuljavo cevi s plavutmi, povečajo prenos toplote;
  • Bimetalni radiatorji. Jekleno jedro jih naredi odporne proti tlaku do 25 - 40 kgf / cm2;
  • V prostorih, kjer estetika ne igra odločilno vlogo, se izvaja vgradnja domačih varjenih cevnih radiatorjev (registrov). Praviloma je povezava jeklenih radiatorjev izvedena s črno jekleno cevjo pri varjenih spoji.

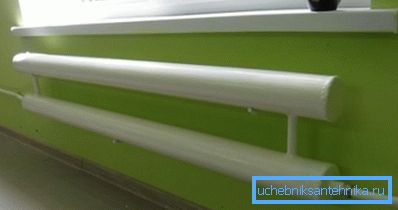

All-varjen register.

Neodvisno ogrevanje

Cevi

Popolnoma nadzorovani parametri avtonomnih vezij omogočajo uporabo poceni in trajnih polipropilenskih in kovinskih plastičnih cevi v njih.

Nekaj ​​malenkosti je povezano z njihovo namestitvijo:

  • Za kovinsko plastiko niso prednostni stiskalni spoji, vendar pa pritrdilni elementi, ki bolje prenašajo več ciklov ogrevanja in hlajenja;
  • Za polipropilen je zaželena ojačitev, kar zmanjša raztezanje cevi pri segrevanju.

Radiatorji

Vse je preprosto tukaj: naša izbira je poceni, estetsko in visoko toplotno razprševanje aluminijastih baterij.

Aluminijaste sekcijske baterije so odlična izbira za samostojno vezje.

Fitingi in fitingi

Za priključitev grelca na žerjave in cevi so ameriške ženske v zadnjih letih uporabljale v velikih količinah - okovje z navojno matico, ki omogoča hitro povezavo.

Ker se lahko uporabljajo regulacijski in zapiralni ventili:

  1. Krogelni ventili;
  2. Cone pipe (dušilke), ki omogočajo uravnavanje prenosa toplote v ročnem načinu;
  3. Termostatski ventili s termičnimi glavami, ki omogočajo samodejno vzdrževanje določene temperature zraka.

V zgornjih nadstropjih večstanovanjskih stavb in v tistih primerih, kjer je zgornji del radiatorja zgornja točka ločene zanke, je vtikač radi opremljen z žerjavom Mayevsky - nezapletenim pripomočkom za odzračevanje zraka.

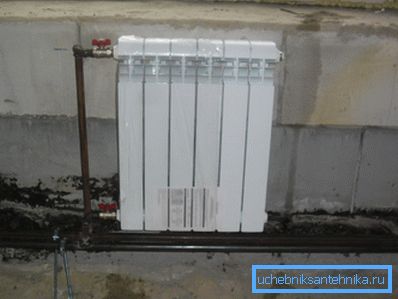

Grelnik nad napajalno cevjo je opremljen z žerjavom Mayevsky.

Zaključek

Upamo, da bomo z našim pregledom ožičenja in materialov, ki se uporabljajo v ogrevalnih sistemih, bralcu pomagali pri pravilnem odločanju pri načrtovanju lastnega popravila ali gradnje. Video v tem članku ponuja dodatne tematske informacije. Uspehi!
