Priključna shema kotla na trda goriva v sistem ogrevanja

Vsaka oprema, ne glede na to, za katero kategorijo kompleksnosti pripada, zahteva resen pristop k namestitvi in ​​nadaljnjemu delovanju. V nasprotnem primeru se lahko neprekinjeno obdobje delovanja znatno zmanjša. Upoštevati določena pravila je potrebna tudi pri priključitvi kotel na trdo gorivo, kljub preprostosti zasnove.

Namestitvene funkcije

Pri vgradnji takšne opreme morate upoštevati osnovna pravila, ki bodo napravi omogočala čim bolj varno delovanje.

Pred začetkom dela je potrebno izvesti potrebne izračune za določitev tehničnih parametrov naprave in izbiro primernega mesta.

• Enota, ki deluje na trdo gorivo, mora biti v ločeni sobi najmanj 7 kvadratnih metrov. m
• V prostoru kotlov je nujno ustvariti prisilno prezračevanje: za 1 kW moč aparata mora biti 8 kvadratnih metrov. glej kanale.
• Talno oblogo je treba izbrati z upoštevanjem požarne odpornosti in pred kotelom je treba postaviti kovinsko folijo.

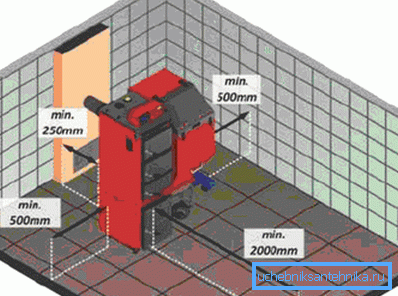

• Naprava naj bo nameščena na določeni razdalji od stranskih površin: najmanj 200 cm od spredaj in več kot 50 cm od stranskih sten.

Pozor! Med delom je treba kovinske cevi uporabiti za priključitev kotlov na trda goriva na cevi. Njihova dolžina ne sme biti manjša od 15 cm.

Postopek namestitve

Namestitev ni zelo zapletena, kar pomeni, da se lahko izvede ročno. Poleg tega je priporočljivo, da se seznanite z glavnimi fazami, ki jih bo treba prenesti v proces namestitve grelca. S pravilnim vgradnjo ogrevalnega sistema bo služil že več let.

Priprava fundacije

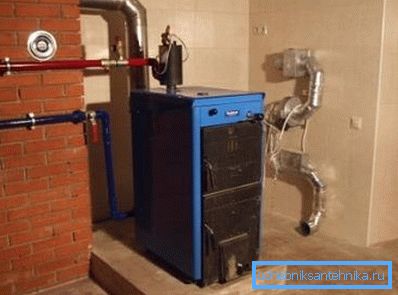

Ne glede na uporabljeno shemo priklopa kotlov na trda goriva se v prostoru pripravi nosilna konstrukcija na tleh. Ponavadi se dvigne nad glavnim delom spodnje ravnine za 10-20 cm. Najbolj priljubljena možnost je armirani estrih iz betona.

Za zaščito pred toplotnimi učinki je priporočljivo polagati kovinsko ploščo na površini stopnička. Kot alternativo se lahko uporabijo azbestne plošče z najmanjšo debelino 5 mm.

Objemka

Pri organizaciji sistema je treba posebno pozornost posvetiti izbiri najučinkovitejšega načina delovanja in nastavitve temperature. Če se trakovi pravilno izvajajo, je mogoče prihraniti denar, saj je toplotna energija v tem primeru optimalno porazdeljena.

Pri namestitvi lahko uporabite enega od več shem.

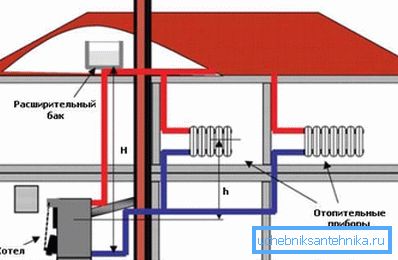

• Povezava v ogrevalnem sistemu z naravno cirkulacijo je najlažja možnost., saj ne pomeni dodatne opreme. Vse nastavitve opravimo ročno, dodamo gorivo, ko se zgori. Tak sistem predvideva prisotnost cevi z velikim premerom.
• Sistem s prisilno cirkulacijo mora nujno vključevati posebno črpalko za črpalno tekočino. S tem se hladilno sredstvo enakomerno premika po zaprti zanki. Zahvaljujoč tej napravi je mogoče radiatorje ogrevanja ločeno prilagoditi. Vendar mora biti v stavbi prisotna električna energija za obratovanje obtočne črpalke ogrevalnega sistema.

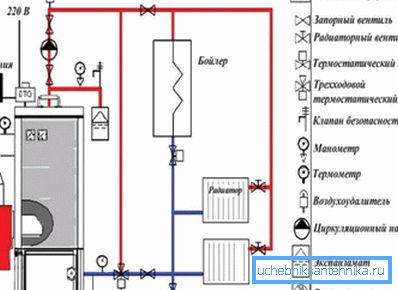

• Ožičenje kolektorjev je najtežje, zaradi prisotnosti velikega števila različnih naprav - ventilov, odvodnikov zraka, ventilov, pip in drugih naprav za nadzor zahtevanih parametrov. Cena takega ogrevalnega omrežja je precej visoka.
• Cevovodi z obročkom s primarnim in sekundarnim vezjem se praviloma uporabljajo v stanovanjskih zgradbah z veliko potrošnikov. Kadar naprava potrebuje namestitev več naprav za organizacijo kroženja hladilne tekočine.

Bodite pozorni! Enote za trdno gorivo za ogrevanje, ki so odvisne od električne energije, morajo biti opremljene z zasilnimi tokokrogi, tako da se ob izklopljeni luči nadaljuje normalno delo.

Ustvarjanje dimnika

Naprave so opremljene s cevjo za odstranjevanje produktov izgorevanja, katerega prerez mora ustrezati velikosti izstopa, ki se nahaja v zgornjem delu. Najpogosteje uporabljeni gotovi elementi, ki so sestavljeni iz kovinskih vložkov in izolacijskega materiala.

V idealni izvedbi dimnik ne sme imeti zavojev, če pa so še prisotni, morajo biti čim bolj gladki. Vsi spoji med komponentami cevovoda morajo biti zapečateni tako, da dim iz kotla ne prodre v ogrevan prostor. Za te namene se lahko uporablja toplotno odporen trak ali posebna sestava.

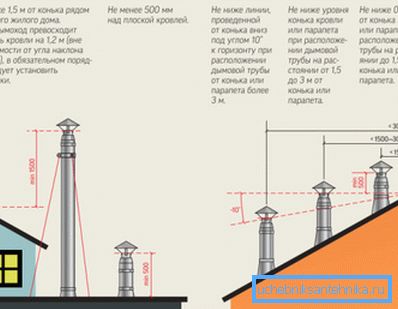

Posebno pozornost je treba nameniti izpustu cevi nad streho, saj bo kakovost potiska odvisna od tega.

• Če razdalja od grebena do dimnika ne preseže 150 cm, potem morate izpustiti nad najvišjo točko za 50 cm.
• Če se odmaknete od presečišča pobočij do 300 cm, je treba cev prikazati tako, da je zgornji del poravnan z grebenom.
• Če je dimnik na dostojni razdalji, mora biti nameščen pod vrh strehe pod kotom največ 10 stopinj.

Kot zaključek

Po preučevanju navodil bo veliko posameznih razvijalcev razumelo, kako priključiti kotel na trdo gorivo v ogrevalni sistem stanovanjske hiše. Izbira končne sheme bo odvisna ne le od preferenc lastnikov, temveč tudi od pogojev poslovanja, ker je v nekaterih primerih treba nekaj stroškov. Na videoposnetku so vključeni tudi drugi pomembni podatki o potrošnikih.
