Priključni načrti grelnih radiatorjev v zasebni hiši: vrste

Pri gradnji ali popravljanju imate na voljo različne načine za povezavo ogrevalnih radiatorjev v zasebni hiši, vendar pa obstajajo le dve možnosti za splošno ureditev tokokroga, čeprav obstaja veliko odtenkov. Te možnosti so razdeljene na razporeditev bodisi enocevnega ali dvovrstnega sistema, čeprav omogoča prenos konture ogrevanega talnega sistema, ogrevanja kolektorjev in podobnega.

Toda, da bi to razumeli, bi morali ostati pri nas in nadaljevati z branjem, kjer bomo med drugim prikazali videoposnetek v tem članku.

Priključitev radiatorja z obvodom

Vrste konture

Na kratko o kotlih

Opomba Za vse vrste ogrevanja potrebujete vir, v tem primeru pa je lahko poseben kotel. Izbira te enote je odvisna predvsem od razpoložljivosti energije v vašem domu - električne energije, plina, dizelskega goriva ali trdega goriva.

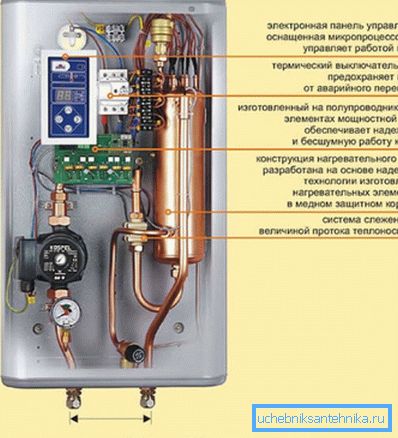

Električni kotel KOSPEL EXO - naprava
  • Električni kotli so razdeljeni na dva tipa - TEN in elektrodo, kar je odvisno od načina segrevanja hladilne tekočine v njih, to je, da se voda v njih lahko ogreje bodisi s pomočjo grelnih elementov ali s pomočjo elektrod. Trenutno nam ne zanimajo polne karakteristike enot, hkrati pa lahko rečemo, da je cena elektrode veliko nižja, vendar ni možnosti priključitve tople vode. Skupaj so električni kotli zelo ekonomični in lahko delujejo na omrežju 220V ali 380V, odvisno od velikosti ogrevanega prostora (potrebna poraba energije).

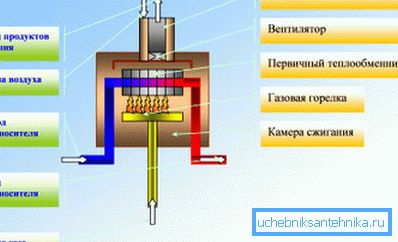

Konvencijski ogrevalni sistem kotla
  • Najpogostejši so plinski kotli., vendar so tudi ti dve vrsti - konvekcija (tradicionalna) in kondenzacija (nizka temperatura) - njihova izbira je odvisna od ogrevalnega kroga nameščenega v hiši. Kondenzacijski kotli so zelo dragi, vendar zelo ekonomični - njihova učinkovitost včasih presega 120%, vendar je njihova uporaba najprimernejša za nizkotemperaturna vezja, to je talno ogrevanje. V primerih z radiatorjem ali mešanim (radiatorji - ogrevani tla) praviloma uporabite tradicionalne enote.
  • Manj pogosti dizelski kotli - so eno-, dvo- in tristopenjske in se najpogosteje uporabljajo na različnih kmetijah, z omejenim dostopom do virov energije, kot so električna energija, plin in trda goriva. Koteli na trda goriva pa so zelo priljubljeni, še posebej, ker so na trg pred kratkim vržene veliko modelov plinskih generatorjev, ki delujejo na principu pirolize.

Opomba Obstajajo tudi univerzalni kotli, ki hkrati združujejo več vrst goriva. Na primer, plin - elektrika, plin - dizel, sončno - plinsko - trdno gorivo in druge kombinacije.

Ogrevalni krogotoki

En design cevi

Nekateri vodovodarji v zasebni hiši uporabljajo radiatorsko povezavo. Leningradka je enocevni sistem, običajno zasnovan za tri ali štiri, na podlagi petih radiatorjev (veliko je odvisno od njihove velikosti).

Bistvo tukaj je, kot sledi - hladilna tekočina, ki deluje na širšo cev, pade v majhne veje, ki hranijo grelne radiatorje - to je jasno vidno v zgornji shematski podobi.

Glavna težava takega kroga je, da ko voda vstopi v akumulator, izgubi nekaj temperature in se vrne nazaj v dovodno cev in še bolj pride, tem hladnejši se izkaže.

Bypass vgrajen pred radiatorjem

Da hlajenje ni tako pomembno, se pred radiatorjem vstavi bypass - v zgornji sliki je izdelan z zapornimi ventili, taka naprava pa je napaka večnadstropnih zgradb za vodovodarje.

Dejstvo je, da najemniki, da bi zvišali temperaturo v svojem stanovanju, blokirajo obvod in vodo krožijo skozi njihov radiator, z maksimalnim izkoristkom toplotnega sredstva, in najemniki, ki živijo dlje, dobijo že ohlajeno hladilno sredstvo. Zdi se, da je pipa na obvodu enocevnega ogrevalnega sistema nameščena na prvem, drugem in tretjem nadstropju, potem imajo prebivalci četrtega in še posebej petega nadstropja skoraj hladne baterije.

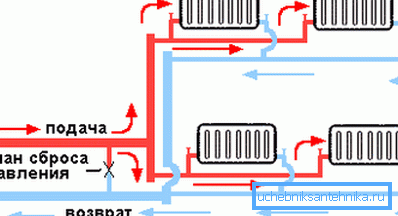

Dvocevna shema

Še naprej razmišljamo o tem, kako priključiti ogrevalni radiator v zasebni hiši in nadaljevati z dvotirnim konturo, ki se nujno uporablja v prostorih z velikim prostorom - sami ste se prepričali, da ima enovit sistem kljub prihrankom številne pomanjkljivosti.

Glavna prednost sistema, sestavljenega iz dveh cevi - dovoda in vračanja ("vrnitev"), je, da se hladilno sredstvo, ki gre skozi veliko število radiatorjev na vseh nadstropjih, ne vrne v dovodno cev, temveč se izprazni v "povratni".

Shema skupne povezave radiatorjev in talnega ogrevanja

Priročnik vam omogoča tudi istočasno povezavo radiatorjev s toplim podom na dvocevno konturo, kot je prikazano na zgornji sliki - vse je prav tako preprosto tukaj, če natančno sledite.

Hladilno sredstvo, ki se giblje skozi dovodno cev, vstopi v radiatorje in sistem talnega ogrevanja, vendar lahko prehaja le skozi tristranski ventil, ki je označen v zgornjem vezju kot enota za črpanje in mešanje (po potrebi je mogoče vstaviti tudi obtočno črpalko) .

Ko se tla segrejejo na želeno temperaturo, se aktivira ventil in vrača vročo vodo v povratno cev in ko se ohladi, se ventil odpre.

Zaključek

Kot lahko vidite, možnosti za povezavo radiatorjev za ogrevanje v zasebni hiši z lastnimi rokami niso tako težke - le jih je treba razumeti. Toda, če želite shraniti in namestiti enocevni sistem, najprej izračunajte potrebno toplotno moč za hišo - ne pozabite, da lahko ena cev brez izgube ogreje največ štiri bimetalne radiatorje za 10 odsekov.
