Eden od najpomembnejših vidikov v procesu ogrevanja je proces namestitve, ki neposredno vpliva na učinkovitost opreme. Toda mnogi lastniki apartmajev in hišic ne izvajajo vedno tega postopka, kar vodi v nenehno popravilo. V tem članku bomo upoštevali le pravilno priključitev radiatorja na ogrevalne sisteme.

Pravilna in zanesljiva povezava - ključ do dolgoročnega delovanja ogrevalnega sistema

Možnosti priključitve naprave

Morda je vredno začeti z načinom polaganja ogrevalnih cevovodov, zato je vezni vzorec radiatorja odvisen neposredno od ogrevanja.

Za ogrevanje obstajata dva načina polaganja cevovodov:

  • Monotube - pri čemer hladilno sredstvo napolnimo skozi cev do radiatorjev ogrevanja, ki sta zaporedoma zaporedoma ena za drugo in se, potem ko jih opere, vrne v vir ogrevanja. Praviloma je pri 20-30% dolžine poti že precej ohlajeno hladilno sredstvo.
  • Twin cev - sestavljen iz dveh neodvisnih cevi: dovod in vračanje, v tem primeru hladilno sredstvo vključuje vzporedno povezavo grelnih elementov.

Sodobni modeli akumulatorjev so večinoma opremljeni s štirimi možnimi točkami za namestitev na cevovodih (dva zgornja in dva spodnja). Zato je povezovanje radiatorjev z različnimi sistemi mogoče na več načinov.

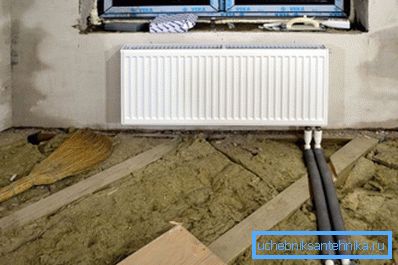

Zelo priročno, če živite v vašem domu, pri načrtovanju skrivanja cevi pod talno oblogo - boste dobili majhen del sistema

Enosmerna povezava

Najpogostejši način namestitve ogrevalnega sistema je lahko enostranska možnost, ko gre za stanovanjske stavbe.

Ta shema priključitve grelnega radiatorja omogoča povezavo cevovodov na eni strani naprave:

  • Napajalna cev je navadno priključena na šobo na vrhu.
  • Vzvratno je pritrjeno na spodnjem položaju.

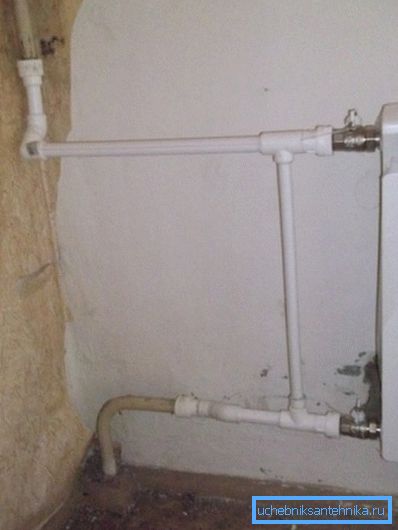

Na sliki je prikazana različica z enostransko namestitvijo cevi.

Bodite pozorni! Z enostransko priključitvijo radiatorja s spremembo mest dovodnega in povratnega tokokroga je možna izguba prenosa toplote sistema do 7%.

Enostranska postavitev akumulatorja nujno vključuje preklopnik, ki povezuje »tok« in »povratni tok« pred napravo. Odstranjevanje tega skakalca z lastnimi rokami je zelo nezaželeno, saj lahko moti delovanje celotnega sistema centralnega ogrevanja.

Koeficient prenosa toplote lahko zmanjša tudi neupravičeno povečanje odsekov naprave, več kot 12-15 kosov zaradi slabitve ogrevanja oddaljenega območja.

Diagonalna povezava

Za izdelke s številom odsekov, ki presegajo 15 kosov, bo najbolj optimalna shema diagonalne povezave jeklenih radiatorjev.

V skladu s to shemo:

  • Dobavni cevovod je nameščen na napravi na vrhu, na eni strani.
  • Preusmeritev na najnižji točki, na drugi strani.

Hladilno sredstvo, razporejeno od zgoraj navzdol in diagonalno, zagotavlja enakomerno segrevanje vseh delov radiatorja. Kršitev načela priključka za dobavo in vračanje lahko povzroči zmanjšanje toplotne moči pri ogrevanju za 40-50%.

Diagonalna povezava se morda ne zdi najbolj privlačna, vendar je za številne domove ta rešitev najbolj optimalna.

Opomba! Za največji učinek se v dvocevnih grelnih sistemih uporablja diagonalna povezava.

Če izračuni niso bili pravilni, obstaja velika verjetnost, da bo ob koncu gibanja goriva izgubila polovico svoje toplote.

Spodnja povezava

Sprejemljiva shema za povezovanje radiatorjev v zasebni hiši je nizka namestitev cevi. Proces je sestavljen iz povezovanja cevovodov z različnih strani naprave na najnižjih točkah. Možno izgubo baterije v taki priključni shemi 12-14% se lahko nastavi z namestitvijo zračnih ventilov, skozi katere se zrak odstrani iz sistema.

Prav tako bo pripomogel k večji učinkovitosti ogrevanja z nižjimi radiatorji - namestitev ogrevanja obtočne črpalke.

Nasvet! Priporočamo namestitev zapornih ventilov v krajih, kjer so naprave priključene na cevovode. To bo omogočilo izvedbo popravil ali razstavljanje in zamenjavo neuspelega akumulatorja brez izklopa celotnega ogrevalnega sistema.

Niansi za namestitev in povezovanje radiatorjev

Ne glede na to, kakšno je bila fiksna shema izbrana s cevmi z baterijami, obstaja več pravil za namestitev naprav, tako da se lahko držite, da lahko ustvarite učinkovit sistem ogrevanja.

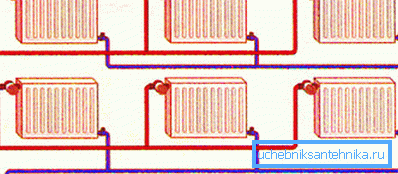

Na sliki je prikazan dvocevni ogrevalni sistem

Navodila za vgradnjo radiatorjev priporočajo naslednje:

  • Baterije je treba namestiti neposredno pod odprtino oken ali v bližini vrat (v zasebnih domovih) - ker so ti deli glavni vir toplotne izgube.
  • Pri nameščanju akumulatorja je potrebno upoštevati normativne razdalje od naprave do ustreznih struktur:
  • Na višini okoli 100-120 mm od tal.
  • Razdalja od stene je 20-50 mm.
  • Pod okensko polico je 100 mm.
  • Okno ne sme preseči baterije, sicer lahko pride do izgube moči instrumenta do 4-5%.
  • Če grelec postavimo v nišo na steni, bo dodatna izguba učinkovitosti prenosa toplote približno 7%.
  • Pri poskusu dekoriranja naprave pride do največje izgube moči:
    • Približno 10% z delnim ščitom.
    • Do 20% s popolnim zapiranjem zaslona.
    • Svetujemo vam, da poslušate priporočila strokovnjakov, ker stroški nadzora pri namestitvi in ​​povezavi - zmanjšanje učinkovitosti in stroškov ogrevanja vašega doma.

      Zaključek

      Upamo, da vam bodo zgornje informacije pomagale razumeti in namestiti naprave za ogrevanje pravilno in brez težav. Navsezadnje, če se vse naredi pravilno, potem ne morete porabiti več let in ne razmišljate o prihajajočih popravilih, stroških in času, kar je bolje preživeti na vaši družini in počivati.

      V predstavljenem videoposnetku v tem članku boste našli dodatne informacije o tej temi.
