Profil radiatorja: aplikacije in načini namestitve

Kaj se lahko uporabi profil aluminijastega profila? Katere vrste lahko najdete v prodaji? Kako organizirati hladilno telo z ogrevalne naprave ali čipa z njim? Poskusimo odgovoriti na ta vprašanja.

Naš junak je aluminijast profil za organizacijo hladilnika.

Kaj je to?

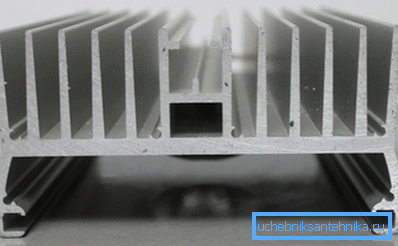

Profil aluminija - radiator je plošča ali kanal z dodatnimi plavuti, ki povečajo površino hladilnega telesa. To je aluminij, ki se močno uporablja kot material za radiatorje zaradi kombinacije visoke toplotne prevodnosti (štirikrat več kot jekla ali litega železa) in sorazmerno nizkih stroškov kovine zaradi preprostosti in prilagodljivosti njegove proizvodnje iz aluminijevega oksida.

Koliko toplotna prevodnost kovine vpliva na učinkovitost hladilnika? Naj navedemo primer s področja ogrevanja: v enakih velikostih je toplotna moč bakreno-aluminijskega konvektorja približno dvakrat večja kot pri radiatorju iz krožnega litega železa. Razlika je posledica bolj enakomernega segrevanja plavuti na prvem grelniku.

Področja uporabe

Kje je profil - radiator masivno? Offhand lahko imenujemo dve področji.

LED trak

Postavljeni so kot ekonomični in hladni vir svetlobe. To mnenje večinoma drži: LED-ji so veliko bolj ekonomični kot žareče, halogenske in celo kompaktne fluorescenčne sijalke. Vendar pa ne smemo misliti, da se porabljena električna energija popolnoma pretvori v svetlobo: učinkovitost LED je daleč od 100%.

Vir svetlobe Učinkovitost
Žarilna žarnica 2%
Kompaktna fluorescentna svetilka 7,5%
Fluorescenčna sijalka z elektronskim balastom 12.5
LED 45-50

Upoštevajte: vrednost učinkovitosti smo dali relativno novi liniji 5630 LED. V starejših in bolj pogostih 5050 in 3528 je razmerje energije, porabljene in oddajane energije, veliko slabše.

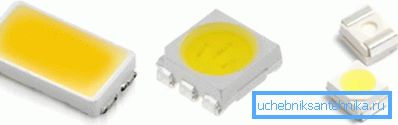

LED-ji različnih generacij se zlahka razlikujejo po obliki in velikosti kristala.

Poleg samih LED-jev so na traku trenutno uporovni tokovi, kar dodatno poslabša učinkovito učinkovitost. Kadar izgine ostalo izrabljeno električno energijo, ni težko uganiti: popolnoma se pretvori v toploto.

Moč sodobnih trakov doseže 18-24 vatov na meter. To je malo v absolutnem smislu; Vendar pa glede na majhno območje izmenjave toplote sproščanje 9-12 vatov v obliki toplote povzroči, da se trak segreje do precej hudih temperatur.

Medtem je segrevanje LED traku omejevalni dejavnik. Proizvajalec strogo omejuje delovno temperaturo LED.

Za moderne svetleče diode, ki so razglašene za 30 do 50 tisoč ur, so pomembne le pri naslednjih temperaturah:

  • Za linijo 3528 LED - do 65 C;
  • Za 5050 - do 65 C;
  • Za 5630 - do 80 C;
  • Za 5730-05 - do 80 C;
  • Za 5730-1 - do 80 ° C.

Prekoračitev temperaturne meje povzroči pospešeno razgradnjo polprevodniških elementov; večja je temperatura, nižja je dejanska življenjska doba.

Aluminijski radiator opravlja funkcijo pasivnega hladilnega telesa za trak: dramatično poveča območje prenosa toplote in zmanjša segrevanje LED.

Namestitev traku na profil poveča uporabnost.

Sklic: proizvajalci močno priporočajo namestitev na aluminijasti radiator vseh trakov z zmogljivostjo 14 vatov / meter.

Kakšni so radiatorji za LED trakove?

V prodaji lahko najdete te vrste:

  1. Kotiček. Praviloma so plavuti nepomembni; profilni profil je obliko črke L. Radiator je pogosto opremljen z difuzorjem, ki je namenjen preprečevanju utrujenosti oči s točkovnimi viri močne svetlobe;
  2. Vgrajen. Odsek - črka U; nameščene v žlebove pohištva, mavčne plošče zgornje meje, različne niše. In tukaj so pogosto difuzorji vključeni v tovarniški paket;

Upoštevajte: difuzor zmanjša svetlobni tok za 25-40%. Pri izračunu osvetlitve prostora ne pozabite spremeniti.

  1. Tovorni list profil je zasnovan za montažo na strop in steno.

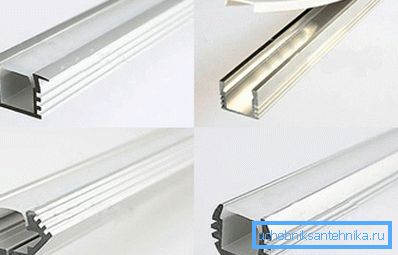

Več profilnih razlik za LED trakove.

Cena radiatorja za LED trakove zmernega (do 20 vatov) moči varira od 70 do 200 rubljev na linearni meter.

Mikrovezja

Ker se proizvodni proces večplastnih čipov zmanjša, se napajalna napetost za njih stalno zmanjšuje, toda porabljeni tok stalno narašča. Na žalost se povečuje toplotno odvajanje velikih vezij. Ta trend je najbolj jasno viden v primeru centralnih procesnih enot in GPU-ja (grafične kartice).

Vnesemo nekaj številk:

  • Tipični paketni procesor Pentium 3 s frekvenco 600 MHz je bil 43 vatov;
  • Za sodobni vrhunski procesor Core i7-4790K - tipična toplotna disipacija je že 88 vatov, vrh - 130;

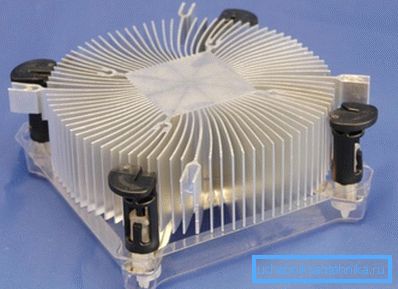

Hladilni sistem hladilnika sodobnega procesorja.
  • Grafična kartica NVidia GeForce 256, ki je bila napovedana pred petnajstimi leti, je imela toplotno disipacijo 24 vatov;
  • Sodobni vrhunski Ge Force GTX 980 Ti - oddaja 250 vatov v obliki toplote.

Seveda se problem toplotnega odvajanja dviga tudi tukaj.

Za hlajenje se uporablja aluminijast profil za radiatorje različnih oblik, z različno površino in obliko plavuti:

  • CPU-ji;
  • Grafični procesorji;
  • Mikrovezja na severnem in južnem mostu (na sodobnih matičnih ploščah so se preoblikovali v en čipset čipov);
  • Ključni tranzistorji močnostni stabilizatorji;

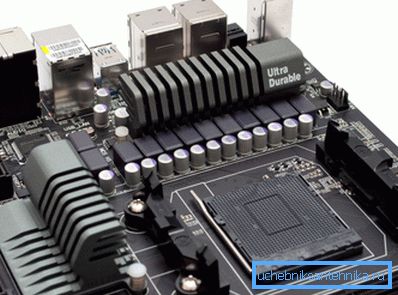

Moderna matična plošča z radiatorji za hlajenje čipov in tranzistorjev.
  • Različne usmerjevalnike čipov, stikala itd.

Skupščina

Kljub raznolikosti oblike radiatorja je na voljo kar nekaj načinov, kako jih sami namestiti.

Radiatorji za LED trakove so najpogosteje pritrjeni na običajno univerzalno lepilo ali silikonsko tesnilno sredstvo, kot tudi na samoreznih vijakih. Trak sam uporablja lepilni sloj, ki ga proizvajalec uporablja za pritrditev.

Radiatorji za centralne in grafične procesorje uporabljajo vzmetne objemke in vijačne mehanizme za zanesljivo fiksiranje. V večini primerov je ventilator nameščen na radiatorju.

Nazadnje, vroče lepilo se pogosto uporablja za namestitev profilov radiatorja na tranzistorje pretvornikov moči, če ni lukenj v plošči za vzmetno montažo. Navodila za njegovo uporabo so precej standardna: lepilo nanese na površino tranzistorjev, po katerem se radiator pritisne proti njim z zmernim naporom 2-3 ur.

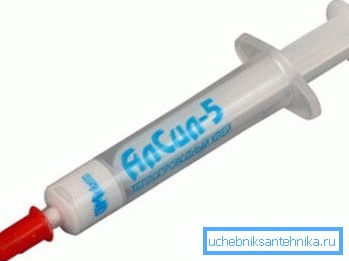

V foto-domačem termoglu Alsil-5.

Zaključek

Upamo, da bo naš kratek uvodni pregled bralcu informativen. Kot vedno, lahko dobi več informacij iz videoposnetka v tem članku. Uspehi!
