Projekt ogrevanja dvonadstropne hiše: izračun in izbor

Kaj bi lahko bilo ogrevanje v 2-nadstropni hiši? Kako razredčiti hladilno sredstvo, katere grelne naprave naj uporabljajo? Kako izračunati toplotno moč ogrevalnega kotla, in kogar želite raje? Članek ne sklicuje na resnico v skrajnem primeru: izraža samo stališče avtorja o teh težavah.

Izračuni

Kako je izračunana shema ogrevanja vode v zasebni 2-nadstropni hiši?

• Kot osnovna vrednost termične energije se vzame 60 vatov toplote na kubični meter prostornine.
• 100 vatov toplote se doda vsakemu oknu v zunanji steni, 200 do vsake vrati.
• Glede na podnebno območje je izbran regionalni koeficient:

Tako je ogrevanje dvonadstropne stavbe s tlorisno površino 70 metrov, stropne višine 3 metra, 8 oken in 3 vrat, ki se nahajajo v Sevastopolu, lahko izračunamo na naslednji način:

1. Prostornina prostora je (70 * 3) * 2 = 420 m3.
2. Osnovna toplotna moč je 420 * 60 = 25200 vatov.
3. Okna in vrata se bodo sami prilagodili: 25200+ (8 * 100) + (3 * 200) = 26600 vatov.
4. Toplo podnebje na Krim bo zmanjšalo moči: 26600 * 0,7 = 18620 vatov.

Moč radiatorjev za posamezne prostore se izračuna na enak način.

Nuance: ne pozabite na površino prostorov brez ogrevalnih naprav. Če se hodnik segreje zaradi baterij v sosednji sobi, je treba to baterijo izbrati glede na skupno prostornino obeh prostorov.

Kako štetje kilovatov na število baterijskih odsekov? Dovolj je razdeliti izračunano moč naprave v moč enega odseka, ki je vedno navedena v priloženi dokumentaciji. V odsotnosti se lahko osredotočite na naslednje vrednosti:

Postavitev

Kakšna naj bi bila shema segrevanja 2-nadstropne stavbe - distribucijo toplotnega nosilca in povezovalnih grelcev? Tukaj sta dve najbolj preprosti in dostopni rešitvi.

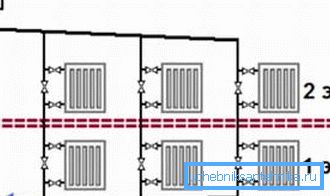

Stoji z vrhnjim polnjenjem

Hladilno sredstvo se dvigne iz kotla v vložek, ki se nahaja na podstrešju, in se vrne v povratni plin skozi dvižne naprave z ogrevalnimi napravami. Shema je, med drugim, privlačna, saj omogoča ogrevanje 2-nadstropne hiše z naravno cirkulacijo: s površino do 50 m2, bo delovala stabilno brez krožne črpalke.

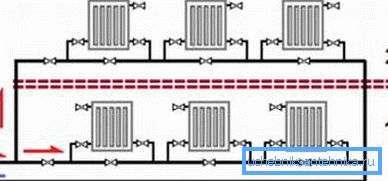

Double Leningradka

Leningrad ali sistem baraskov je še bolj preprost in bolj toleranten. Na splošno gre za obroč med dovodnimi in povratnimi cevmi kotla, hkrati pa so povezani radiatorji ogrevalnega sistema.

V zvezi z našimi razmerami bo ogrevalna shema dvonadstropne stavbe vključevala dva obroča. Trije dodatni metri stekleničenja v drugem nadstropju ne bodo spremenili temperature radiatorjev; če želite, vas lahko zmede, če balansirate obroče z namestitvijo odklopnega spodnjega obročnega dušilca.

Priključni radiatorji

Radiatorji majhne dolžine (do 6-7 odsekov) so tradicionalno povezani - obe oblogi sta na eni strani.

Toda z večjim obsegom se uporablja ena od dveh alternativnih shem:

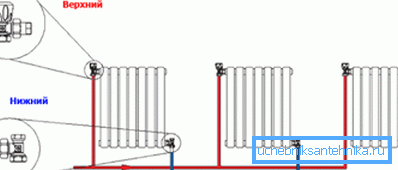

• Diagonal - ko je pretok in povratni tok usmerjen na desno in levo, na spodnji in zgornji navoj.
• Spodaj navzdol - ko sta za povezavo uporabljeni dve spodnji niti.

V obeh primerih je primernejše za uporabo vtičnih vtičev, ameriške ženske pa uporabljajo hitro spojko z matico.

Materiali

Kaj je bolje zgraditi ogrevanje z lastnimi rokami? Pojdimo skozi njegove glavne elemente.

Kotel

Če je vaša hiša uplinjena, je najboljša možnost v smislu stroškov ogrevanja plinski kotel. Zaželeno - kondenzacija: uporaba celotne toplote zgorevanja plina (vključno z energijo, ki je vzeta iz produktov izgorevanja med njihovo kondenzacijo) povečuje učinkovitost za 9-11%.

Varnost

V zaprtem sistemu je odgovoren za tako imenovano varnostno skupino - avtomatsko prezračevanje zraka, varnostni ventil in merilnik tlaka. Poleg njih je vezje dopolnjeno z ekspanzijsko posodo, ki kompenzira povečanje prostornine hladila med ekspanzijo. Njena prostornina je približno enaka 1/10 celotne količine hladila.

Koristno: običajni pretok hladilnega sredstva v uravnoteženem sistemu je 15 litrov na 1 kW-ure moči kotla.

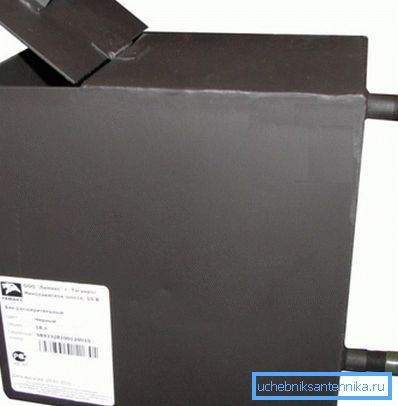

V odprtem sistemu (najpogosteje je napravljen ogrevalni sistem z 2-nadstropno zgradbo z gravitacijo), so funkcije vseh zgoraj navedenih naprav dodeljene odprtemu ekspanzijskemu rezervoarju. Montira se na strop v drugem nadstropju ali na podstrešju. Dna se položi s konstantnim nagibom, tako da hladilnik v zrak zapremo iz zraka.

Ogrevalne naprave

Če uporabljate ogrevalno ogrevanje dvokrevetne stavbe s kotelom na trdo gorivo, so primerni radiatorji ali registrati iz litega železa. Njihova velika masa in velik notranji volumen pomenita, da se bo kondenzator po izčrpanju goriva precej počasi ohladil.

V vseh drugih primerih je najboljša izbira aluminijastih sekcijskih radiatorjev.

Kateri razlogi za pouk?

• Imajo odlično odvajanje toplote.
• Njihov videz se bo ujemal v najsodobnejši dizajn dnevne sobe.
• Končno, cena - od 280 rubljev na del - se ne zdi pogubna za najbolj ekonomičen lastnik stanovanj.

Cevi

Tipično temperaturno območje za avtonomno ogrevanje je 50-75 ° C s tlakom največ 2,5 atmosfere.

Od tu in priporočila o izbiri cevi za ogrevanje:

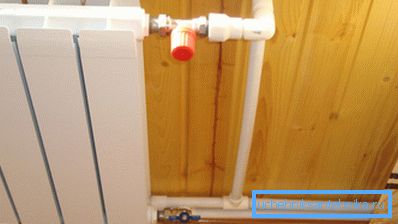

• Ojačani polipropilen. Okrepitev bo bistveno zmanjšala toplotno širitev materiala.

• Premazan polietilen.
• Kovinska plastika. Boljše - s stiskalnicami: stiskanje je zelo občutljivo na kakovost kalibracije in po najmanjši kršitvi tehnologije po nekaj mesecih, začne teči skozi povezave.

Zaključek

Upamo, da bodo naša priporočila bralcu pomagala pri načrtovanju in gradnji lastnega ogrevanja. Kot ponavadi v priloženem videoposnetku najdete dodatne tematske informacije. Uspehi!
