Radiator hladilnika spodaj: značilnosti namestitve in

Dobava radiatorja je tri vrste:

  • stranski enostranski;
  • križ;
  • spodaj.

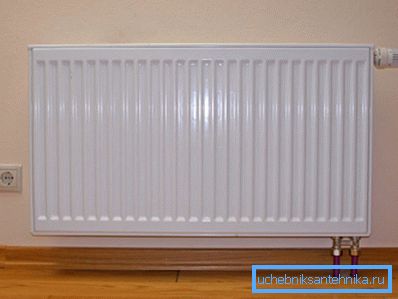

Panelna baterija v notranjosti stanovanja

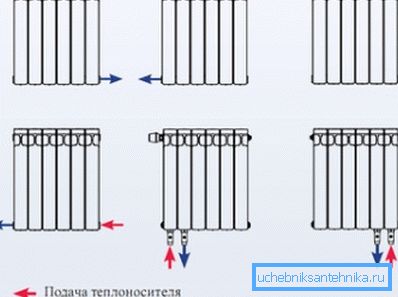

Shema vgradnje grelnih naprav

Vsaka od navedenih vrst ima značilne prednosti in nekatere pomanjkljivosti, ki jih je treba upoštevati pri izbiri opreme za ogrevanje in pri načrtovanju ogrevalnega sistema.

  • Na primer, danes je najpogostejša stranska enosmerna povezava. To je predvsem posledica lokacije cevi v apartmajih s tipično postavitvijo.
  • Navzkrižna metoda se praviloma uporablja za povezavo naprav z veliko središčno razdaljo ali povečanim številom odsekov.
  • Talna metoda je pomembna, če grelec priključite na cevi, ki se izvajajo od spodaj.

Torej, vsaka od prej navedenih metod je pomembna glede na določeno situacijo. Podrobneje razmislimo o tem, kako se izvede povezava radiatorjev z nižjo napetostjo.

Osnovne informacije

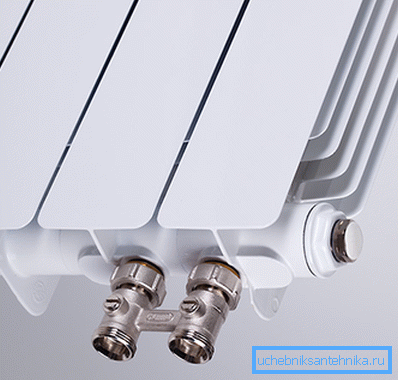

To je videz aluminijastih radiatorjev z dnom.

Sodobni talni radiatorji s spodnjo povezavo so pomembni, če so ogrevalne cevi položene pod tla. Povedati moram, da se danes pri urejevanju novih stanovanj in hiš v večini primerov izvaja skrito polaganje cevi, kar pomeni, da so za tovrstno povezavo potrebni ogrevalni aparati.

Pomembno: Po izbiri tega načina vgradnje grelnih naprav je potrebno uporabiti posebno povezovalno vozlišče za radiatorje s spodnjo povezavo. Tak pristop pri montažnih delih bo preprečil nevarnost poplav v primeru nesreče in izgubo neprepustnih povezav.

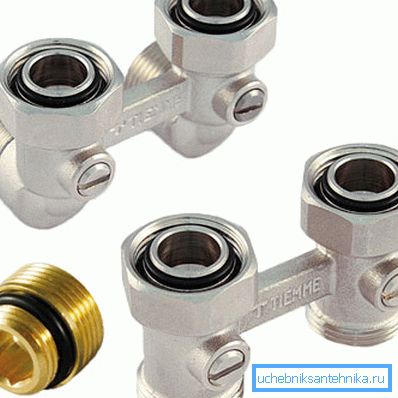

Na mestu fotografiranja za priključitev cevi

Kot smo že omenili, vsaka metoda povezave nima le prednosti, ampak tudi nekaj pomanjkljivosti. V tem primeru je pomanjkljivost zmanjšanje energetske učinkovitosti akumulatorja za približno 10% v primerjavi z analogi, povezanimi v drugem vezju.

Vendar pa lahko izgubo učinkovitosti nadomestite z izbiro pravega grelca. Predstavljen je širok izbor baterij, ki se razlikujejo glede na vrsto materialov, uporabljenih v proizvodnji, in stopnjo energetske učinkovitosti.

Zato, da bi uporabljali avtonomni ogrevalni sistem s priključnimi baterijami od spodaj, v sobi ni bilo hladno, kupiti aluminijaste ali kovinske naprave, ki bolj intenzivno sproščajo toploto.

Kaj je povzročila potrebo po uporabi baterij s spodnjo povezavo

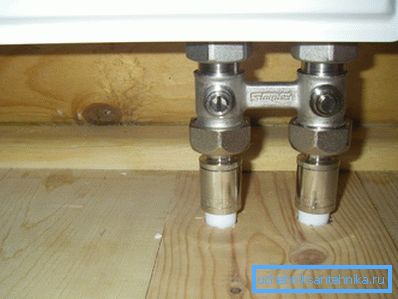

Montaža za povezavo cevi v sestavljenem stanju

Kot smo že omenili, je glavni razlog za vgradnjo bimetalnih radiatorjev s spodnjo povezavo lokacija lokacij cevi pod tlemi. Vendar se izkaže, da to ni edini razlog.

Pripomoček, ki se izvaja spodaj, izgleda bolj estetsko prijeten kot stran ali križ. Dejstvo je, da je notranjost, zasnovana na ta način, videti precej nejasna in bolj harmonična.

Povezovanje s spodnjim delom je bolj praktično, saj ga je mogoče izvesti ročno s pomočjo posebnega vozlišča ali neposredno. Če uporabljate poseben sklop, je baterijo mogoče odklopiti iz sistema brez potrebe po odvajanju vode. To je več kot pomembno, če bi bilo treba popraviti eno od naprav z delujočim sistemom.

Potreba po povezovanju z dna lahko povzročijo značilnosti samega akumulatorja. Na primer, nekateri modeli cevastih ali plošč v konfiguraciji zalog imajo odprtine, ki niso nameščene na straneh, ampak na dnu.

Pomembno: Standardne napeljave za spodnji vložek so opremljene z ogrevalnimi napravami iz jekla. Bimetalne in aluminijaste baterije s standardnim sklopom, ki so potrebne za priključitev na cevi od spodaj, v veliki meri niso dokončane. Zato je treba to vozlišče kupiti ločeno in pritrditi na standardne spodnje robove.

Vrste grelcev

Primer, kako lahko namestite bimetalni radiatorji na dnu.

V standardni konfiguraciji niso vse vrste baterij opremljene z vsem, kar je potrebno za nižjo povezavo. Če izberete grelnike, ki so tovarniško opremljeni z enoto za povezavo cevi, položenih v tla, je čas, da pozorno opazite jeklene radiatorje z nižjo dovodno cevjo.

Ta kategorija grelnikov je na voljo za prodajo z naslednjimi spremembami:

  1. Paneli, ki so v skladu s konfiguracijo razdeljeni na naslednje modele:
  • gladko;
  • profil;
  • higiensko.

Modeli profila se pogosto uporabljajo v vsakdanjem življenju. Te naprave je mogoče enostavno identificirati s škatlo v obliki ohišja z žigom na sprednji strani, izdelane v obliki navpičnih črt. Ta sprememba je priljubljena, ker je cena najbolj cenovno ugodna, poleg tega pa dekorativno žigosanje daje napravi posebno privlačnost.

Zaradi pomanjkanja žigosanja je mogoče enostavno prepoznati gladke in higienske modele. Takšni grelniki se redko uporabljajo v vsakdanjem življenju, saj so v glavnem nameščeni v zdravstvenih ustanovah, javnih zgradbah itd.

Značilnosti teh baterij so enostavne za nego, saj jih je mogoče enostavno čistiti pred prahom in pranjem iz različnih onesnaževal.

  1. Tubularne baterije, kot tudi plošče, so iz jekla, vendar izgledajo privlačnejše. Cevi, iz katerih je sestavljena grelna naprava, so kombinirani deli, skozi katere kroži hladilnik.

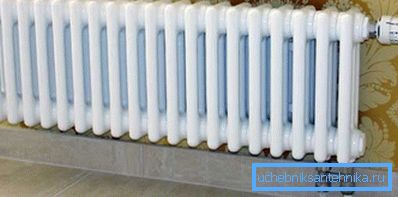

Jeklena cevasta baterija

Takšni modeli v standardni konfiguraciji so lahko opremljeni z okovjem za priključitev na cevi, položene v tleh ali na spodnjem delu sten.

Kako lahko pripeljem dno cevi?

Aluminijski in bimetalni grelni radiatorji s spodnjo povezavo v standardni konfiguraciji so redki, zato lahko zahtevajo pridobitev posebnega vozlišča, preko katere se priključi.

V tem primeru upoštevajte, da je spodnja povezava lahko naslednja:

  • Enostranska povezava, na kateri se obe cevi pridružita, na eni strani. To je najbolj priljubljena rešitev, saj so cevi za pretok in povratni tok s skrito podlogo razporejene z razmikom 10-20 cm. Prednost te vrste povezave je natančnost celotne konstrukcije.
  • Vsestransko združevanje vključuje priključne cevi na nasprotnih straneh akumulatorja. Takšno rešitev pogosto najdemo in jo pogosto narekujejo konfiguracijske lastnosti ogrevalnega sistema.

Značilnosti instalacijskega dela

Vgradnja grelnih naprav in, na primer, vgradnja bimetalnih radiatorjev s stranskimi priključki se med seboj ne razlikujejo veliko.

  • Akumulator je nameščen na posebnih nosilcih, ki so izbrani glede na vrsto radiatorja.
  • Pri nameščanju baterije poskrbite, da razdalja od dna ne presega 20 cm, vendar ne manj kot 10 cm. Če je vrzel manjša, kot je potrebno, je težko očistiti. Če je reža večja, kot je potrebno, je možna nastanek hladnih območij, kar bo negativno vplivalo na zračno konvekcijo.
  • Priključki so pritrjeni s tesnilnim trakom kot tesnilo.

Zaključek

Torej smo razmislili, kaj je pouk o povezovanju grelnikov z nižjo napetostjo. Obstajajo vprašanja, ki potrebujejo pojasnilo? Več informacij boste našli, če gledate videoposnetek v tem članku.
