Radiator ms-140-500: značilnosti, značilnosti, tipični

V tem članku bomo pregledali litoželezni radiator ogrevanja MS-140-500. Seznanili se bomo z njegovimi značilnostmi in ugotovili, v katerih grelnih sistemih je njegova uporaba smiselna. Poleg tega moramo ugotoviti, katere težave lahko pričakujemo od te naprave in kako jih je mogoče rešiti.

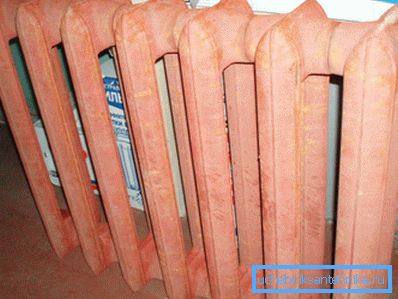

Videz našega junaka se bo zagotovo zdel znan bralcu.

Kaj je to?

Opis

Pod imenom livarskega radiatorja MS-140M-500 (MS-140-500) se prodaja segmentna baterija sive litine z litoželeznimi ali jeklenimi povezovalnimi bradavicami in medprostornimi tesnili iz paronita.

Lastnosti izdelka so zelo pogoste pri grelnih litjih:

  • Znatna masa in posledično velika toplotna vztrajnost;
  • Trdna zmogljivost glede na odsek, ponovno povečanje toplotne vztrajnosti;
  • Relativna krhkost (siva litina ni odporna na udarce);
  • Zmerna odpornost na notranji tlak.

Pritrdilni elementi niso vključeni. Odvisno od izbire oklepajev, lahko napravo montirate na steno ali pritrdite na tla.

Navedite: v 99% primerov je izbrana montaža na steno. Pri zunanjih namestitvah so običajno bolj priljubljeni izdelki z bolj privlačnim dizajnom. Bodimo realni: litoželezni radiator MS-140 M-500 ne preseneča lepota in popolnost linij.

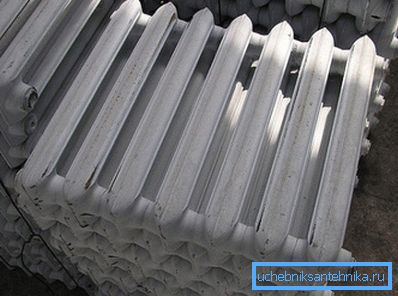

Let's face: baterije na fotografiji - ni mojstrovina oblikovanja.

Značilnosti

Tehnične značilnosti radiatorja MS-140-500 so navedene na spletnih straneh številnih proizvajalcev in prodajalcev. Objavili jih bomo in mi.

Parameter Pomen
Število kanalov za hladilno sredstvo v oddelku 2
Toplotni pretok na odsek, ko je razlika v temperaturi med baterijo in zrakom 70 stopinj 160 vatov
Dovoljena maksimalna temperatura hladila 130 С
Material materiala Siva litina SCh10 GOST1412-85
Material za izdelavo bradavic Nodularno železo GOST1215-79
Material za tesnjenje Ognjevarna guma (paronit) 1T-P, 1T-C na TU38-105376-82
Delovni pritisk 9 kgf / cm2
Tlačni preskus 15 kgf / cm2
Dolžina odseka (ob upoštevanju debeline tesnila) 108 mm
Višina odseka 588 mm (500 vzdolž osi brazde)
Globina (razdalja od sprednje do zadnje površine) oddelek 140 mm
Razdelilniki / razdelilniki velikosti navojev DU32 / 1 1/4 palca)
Zmogljivost oddelka 1450 cm3 (1,45 litra)
Teža oddelka 7,12 kg
Cenik oddelka 300 - 400 rubljev

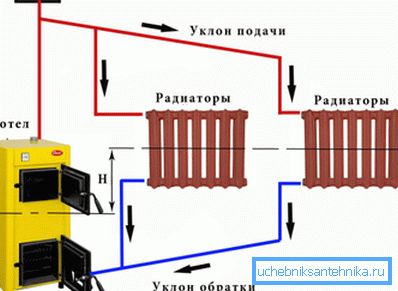

Litoželezni akumulatorji bodo odlično opremljeni s kotelom na trdo gorivo. Solidna teža litoželeznih baterij se odraža v sovjetski kinematografiji.

Posebnosti

Torej, kakšne zaključke lahko opravimo s preučevanjem tehničnih značilnosti litega železnega radiatorja MS-140-500?

  • Počasno segrevanje in enakomerno počasno hlajenje pripomorejo k odlični izbiri avtonomnega sistema s kotelom na trdo gorivo.. Inercija bo izravnala nihanja temperature hladilne tekočine z redko vžigom.
  • Široki notranji kanali odsekov in kolektorjev skupaj s povezovalnim navojem s premerom velikega premera omogočajo uporabo v gravitacijskih sistemih. Zahvaljujoč navedenim značilnostim, bo MS-140 ustvaril minimalno hidravlično odpornost proti toku.
  • Kljub dolgotrajni uporabi tega grelnika v sistemih centralnega ogrevanja značilnosti žarometnega radiatorja MS-140M-500 mu ne dovoljujejo, da ga priporočijo v ta namen z lahkim srcem. Ključna beseda je vodni kladivo: na sprednjem delu povišanega tlaka je lahko 20 ali 25 ozračij, ki niso namenjeni za napravo. Ja, vodni kladivo je nestandardna situacija, vendar verjamem v avtorjevo izkušnjo, v resničnem svetu ni nič nenavadnega.

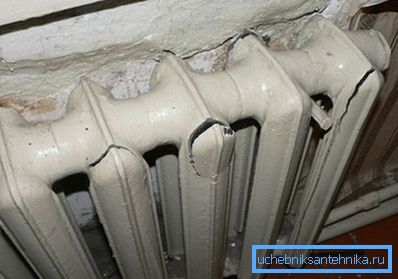

Posledice vodnega kladiva.

Težave in rešitve

Katere težave lahko pričakujete lastnika litega železa?

Intersekcijsko puščanje

Razlog za njihovo pojavljanje je več ciklov ogrevanja in hlajenja (bralna ekspanzija in stiskanje) med normalnim delovanjem ogrevalnega sistema. Zato paronitska tesnila izgubljajo elastičnost in z naslednjim hlajenjem akumulatorja na sklepih odsekov deluje vlaga.

Ko je majhna uhajanje skozi eno ali dve tesnili, navodila, kako odpraviti puščanje, izgleda takole:

  1. Ko se hladilna tekočina izprazni, se odprejo slepi vtiči.
  2. Na ključu radiatorja se izmeri razdalja do težave.
  3. Ključ se potisne v zbiralnik, dokler ni sklopka z zatičem zategnjena z ročico ali plinskim ključem št. 2 - št. 3.

Opomba: nit na gluhih prometnih zastojih - levo. Če želite zategniti cev, jo zavrtite v nasprotni smeri urinega kazalca.

Če pride do puščanja, se radiator premakne z zamenjavo vseh tesnil. V vlogi slednjega se lahko uporabljajo kot redni paronitovye izdelki in gume, izklesane z lastnimi rokami iz avtomobilske kamere.

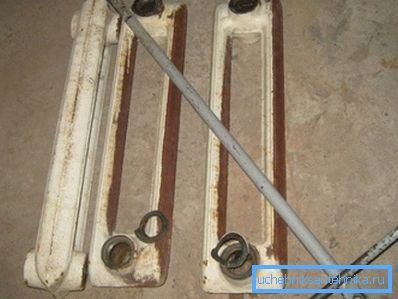

Pregradni hladilnik z nadomestnimi tesnili.

Zakleni na matico

Druga težava z litoželezni akumulatorji je periodična puščanja iz podpornikov na podstavku. Glavni razlog je izgorevanje sanitarnega lana pri visoki temperaturi toplotnega nosilca.

Kako odstraniti puščanje:

  • Izklopite ogrevalni dvižnik (pri spodnjem polnjenju - skupaj z dvignilnikom dvakrat). Delno odvijte ventilski vtič, da zagotovite, da ni prekomernega tlaka. Ni treba izprazniti vode: v zgornjem nadstropju bo udaril skakalec.
  • Odvijte zatič, povečajte razdaljo med njim in zamaškom do 8-10 milimetrov.
  • Očistite stari kolut.
  • Matico pritrdite s sanitarnim lanom z majhno količino katere koli hitro sušeče barve ali silikonske tesnilne mase.
  • Zategnite zatič. Zaženite gretje.

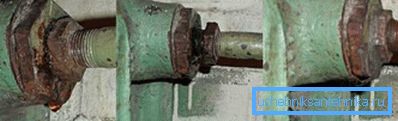

Sprostite zaklepno matico.

Včasih je vzrok za trajno puščanje neskladje med osjo niti zaporne matice, pravokotno na njegovo ravnino.

V tem primeru je edini način za rešitev problema zamenjava tega pribora:

  1. Dvižnik je popolnoma ponastavljen.
  2. Zaklenjena matica in vtikač hladilnika sta obrnjeni.
  3. Podlogo se odstrani iz radiatorja, po katerem se vijak in ključavnica odvijajo iz navoja.
  4. Nato se vse operacije izvajajo v obratnem vrstnem redu, vendar z novo matrico. Pri vijačnih radiatorskih vtičih uporabite isti lan z barvo ali tesnilno maso.

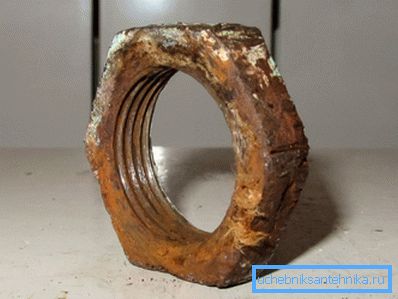

Vzrok za trajno puščanje je lahko tudi okvara samega ključavnice.

Zaključek

Kljub svoji starosti so litoželezni grelni aparati še vedno v uporabi in vse je enako kot pred pol stoletja, ki ga zahteva trg. Videoposnetek v tem članku bo bralcu pomagal, če bi izvedel več o svojih funkcijah. Uspehi!
