Radiatorji iz litega železa: prednosti in slabosti,

Kako dobri so sodobni radiatorji iz litega železa z alternativnimi rešitvami? Kdaj jih je upravičeno uporabljati pri namestitvi ogrevalnega sistema? Koliko služijo in koliko toplote daje? V našem članku bomo poskušali odgovoriti na ta in številna druga vprašanja.

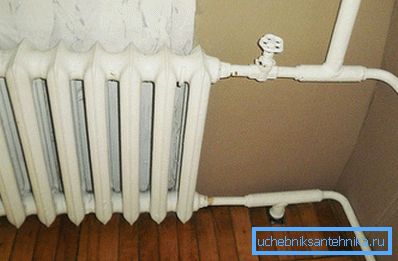

Svitene železne baterije so verjetno znane vsem, ki so odraščali v sovjetski hiši.

Prednosti in slabosti

Za začetek primerjamo litoželezne radiatorje z drugimi ogrevalnimi napravami, ki jih tekmujejo na sodobnem trgu. Torej, kako se nanašajo njihove osnovne tehnične značilnosti?

Tip naprave Obratovalni tlak, kgf / cm2 Delovna temperatura, C Toplotni izhod, vati / odsek
Litoželezni 9 130 160
Jeklene cevi (register) 25 150 120
Aluminij 16 110 200
Bimetalni (aluminij + jeklo) 25 130 180

Upoštevajte: vrednosti so precej poljubne. Širjenje značilnosti med resničnimi napravami je posledica velikosti profila, debeline njegovih sten in površine plavut.

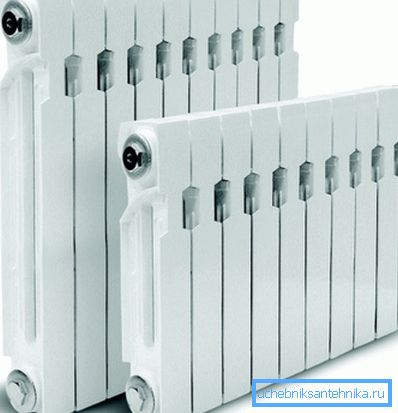

Velika površina plavutic poveča prenos toplote.

Kot je lahko videti, značilnosti litoželeznih baterij niso impresivne: precej povprečni prenos toplote je v bližini nizke mehanske moči. Poskusimo poudariti prednosti in slabosti radiatorjev iz litega železa.

Pros

  • Odpornost na korozijo (vključno z elektrokemičnim). Lititrata dopušča dolgotrajen stik z vlažnim zrakom ali vodo, nasičeno s kisikom. Poleg tega ne tvori galvanskih parov z nobeno od kovin, ki se uporabljajo v ogrevalnih krogih. Za primerjavo: jekleni registri ne dopuščajo izpuščanja ogrevalnih sistemov za poletje; Aluminij se aktivno uničuje v skupnem vezju z bakrenimi cevmi ali opremo.
  • Trajnost. Življenjska doba litoželeznih radiatorjev za ogrevanje, ki jo prijavijo proizvajalci, je najmanj 25 let; pravzaprav so najstarejše naprave za litje železa že v drugem stoletju. Motiv za njihovo zamenjavo praviloma spreminja estetske zahteve ali blato, stisnjene v odsekih, ki jih je težko odstraniti z običajnim pranjem.
Najstarejši litoželezni radiatorji so drugo stoletje.
  • Nizka hidravlična odpornost. Kolektorji in kanali odsekov so dovolj široki, da ne zadržujejo vode, ki teče skozi njih z minimalnim pritiskom. Zaradi te lastnosti lahko ogrevalni sistemi z litoželeznimi radiatorji delujejo ne le s prisilnim, ampak tudi z naravno cirkulacijo - zaradi konvekcije vode, ki jo ogreva kotel.
  • Velika masa in trdna notranja prostornina oddelka zagotavljata znatno toplotno inercijo sistema.. Ob ogrevanju se kontura ohladi počasi dovolj. Ta lastnost je zelo uporabna pri uporabi kotla na trda goriva: padec temperature v prostoru med vžiganjem bo minimalen.
  • Končno je cena domačega železa precej nižja., kot jeklena ali bimetalna, in približno enako kot aluminij.

Pojasniti: proizvodnja radiatorjev iz litega železa je vzpostavljena tako v Rusiji kot v sosednjih državah. Logistika in carinske dajatve lahko premaknejo ravnovesje realnih cen v eno smer ali drugo.

Cons

  • Litoželezni je relativno krhka. Boji se ne samo za visok notranji pritisk, ampak tudi za mehanske učinke. Vendar pa to pomeni predvsem stroge zahteve za opremo za nakladanje.
Posledice vodnega kladiva.
  • Znatna teža in notranji volumen delov imajo zadnjo stran: baterije zahtevajo kakovost pritrdilnih elementov in jih je mogoče montirati izključno na glavno steno.
  • Videz sodobnih litoželeznih baterij je daleč od nespretnih sovjetskih izdelkov, vendar še vedno opazno slabše od aluminija ali bimetalnih ogrevalnih naprav.

Odtehtajte prednosti in slabosti

Litoželezni akumulatorji so idealni za samostojno vezje s kotelom na trdo gorivo. Ogrevanje poletne hiše z radiatorji iz litega železa je odlična ideja, vendar želim opozoriti na njihovo uporabo v sistemih centralnega ogrevanja, kljub dolgim ​​izkušnjam uporabe litega železa v tej zmogljivosti.

Povezava

Fittings

Kako povezati lito železno baterijo z lastnimi rokami? Običajno se na oblogah uporabljajo konektorji za uporabo grelcev; Priključek je zagotovljen z vtikačem radiatorja in ključavnico. Zategnjenost povezave omogoča navijanje sanitarnega lana (po možnosti z barvo ali silikonsko tesnilno maso).

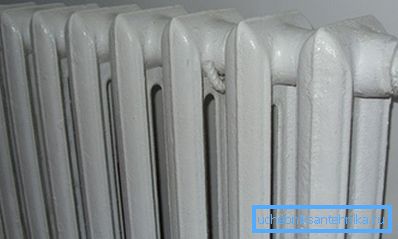

Povezava na progi.

Navodila za namestitev radiatorja so naslednja:

  1. Ključavnica in vtič zaporedno privijeta na dolge niti rokavov;
  2. Radiator je obešen tako, da so obloge koaksialne s kolektorji in jih vnesejo za 2 do 3 centimetre.
  3. Tare se prevezajo in poganjajo podloga, privita v navoje zunanjega dela.
  4. Potem jih zategnejo matice za zaklepanje - seveda tudi z navitjem.

V zadnjem času pa se je za namestitev ameriških žensk pogosteje uporabljala - snemljiva okovja z bakrenimi oreščki.

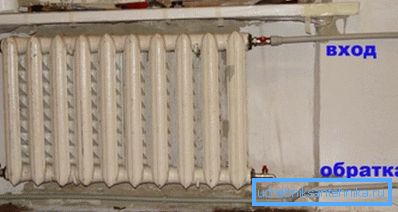

Povezava na ameriški.

V tem primeru namestitev izgleda drugače:

  1. Žerjav z Američkom, nameščenim na oblogo koaksialno zbirno baterijo.
  2. Mate American je privit v vijak radiatorja skozi prehod.
  3. Merilna matico je vabljena in privita s ključem z zmerno silo.

Koristne stvari

Pri namestitvi je koristno zapomniti nekaj stvari.

Učinkovitost radiatorjev iz litega železa (karkoli imenujemo razmerje njihove dejanske toplotne moči do imenske plošče) bo največja z naslednjimi priključnimi diagrami:

  • S številom odsekov do 10 strani;
  • S številom odsekov nad 10 - diagonalno.

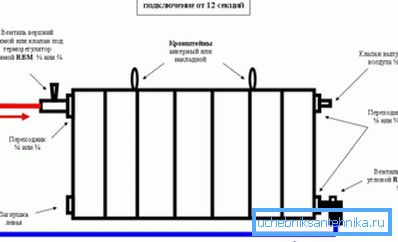

Diagonalna povezava.

Zaščito akumulatorja se lahko izogne ​​tako, da ga povezujete v vzorec od spodaj navzgor. Stalno premikanje hladilne tekočine skozi spodnji zbiralnik ne dovoljuje, da se sediment zadrži v njej. V drugih primerih je priporočljivo zagotoviti spodnji slepi vtikač s splakovalno pipo.

Upoštevajte: to velja za tiste primere, kjer grelne naprave za gretje delujejo v sistemu DH. V avtonomnem krogu se vse suspenzije hitro zbirajo v blatu in v prihodnosti ne povzročajo težav.

Mimogrede, glede deklarirane moči: proizvajalci dajo svoje vrednosti za temperaturo delta med hladilno tekočino in zrakom v ogrevanem prostoru pri 70 stopinjah (npr. 90 / 20C). Zmanjševanje delte dvakrat pomeni, kot je lahko uganiti, dvakratni padec prenosa toplote.

Intersekcijsko puščanje

Glavna težava litih železnih baterij je tesno povezana. Paronitska tesnila med sekcijami po številnih ciklusih segrevanja in hlajenja (in s spremljajočim raztezanjem in zožitvijo odsekov) izgubijo elastičnost in naslednjič, ko temperatura pade na enega od zbiralnikov, deluje vlaga.

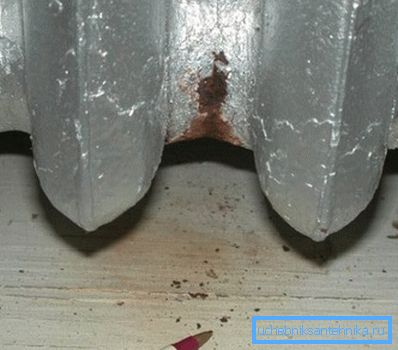

Intersekcijsko puščanje: poglej spomladi na vseh baterijah v državi.

Težava se reši na tri načine:

  • Ponastavitev ogrevalnega sistema za poletje. Življenjska doba litoželeznih radiatorjev iz stika z vlažnim zrakom se skoraj ne zmanjša.
  • Zaščitni zatik. Če želite to narediti z odstranjenim vezjem, se odpre slepi vtikač radiatorja in skozi njega se v zbiralnik vstavi radiatorski ključ - jeklena palica je na enem koncu sploščena. Bradavica se vrti v nasprotni smeri urinega kazalca (na strani slepe čepi je navoj vedno zaprt).
  • Z velikim številom puščanj je radiator popolnoma premeščen z zamenjavo vseh tesnil. V odsotnosti komercialno dostopnih paronitovih izdelkov se tesnila lahko razrežejo iz neželene kamere.

Po morebitni depresuriranju se litoželezni akumulator nujno preveri pod pritiskom ali preizkušenim s tlakom z ročno črpalko.

Kakšen je pritisk tlačnih litih radiatorjev v domačem okolju? Praviloma je malo več delovnega tlaka. Za avtonomni sistem je 3 kgf / cm2 zadosten, za DH je zaželeno opraviti preskuse pri 6 kgf / cm2.

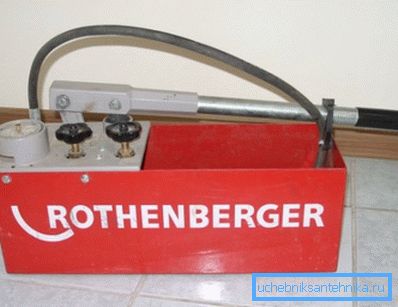

Na fotografiji - ročna črpalka za testiranje tlaka.

Zaključek

Kot lahko vidite, kljub svoji starosti ogrevanje litega železa radiatorji ostanejo v povpraševanju v sodobnih sistemih ogrevanja. Videoposnetek v tem članku bo bralcu pomagal, če bi izvedel več o svojih funkcijah. Uspehi!
