Radiatorji ogrevalnih cevi: vrste in značilnosti, izračun

Obseg različnih naprav za ogrevanje prostorov na sodobnem trgu je presenetljiv v svoji raznolikosti, zdaj pa lahko preprosto najdete izdelke za skoraj vsak okus in proračun. Kljub temu so radiatorji z lastnimi rokami narejeni iz cevi do danes. Te strukture je mogoče variti ali montirati, saj se za to proizvodnjo uporabljajo različne kovine, glede na oblike pa je vse odvisno od domišljije. Nadalje bomo razpravljali o vseh teh odtenkih.

Katera je kovina boljša

Najprej ugotavljamo, da so takšne strukture namenjene tako prenosu toplote, opravljanju funkcije radiatorjev in pri odvajanju toplote, ko je cevni register nameščen neposredno v zgorevalni komori kotla ali peči.

Poleg tega se v nekaterih modelih namesto tekočega hladila uporablja ogrevan plin, na primer radiatorski dimnik.

• Jeklene cevi za radiatorje so zaslužno obravnavale vodje tega tržnega sektorja. Seveda toplotna moč jekla ni tako visoka kot aluminij ali baker, je dovzetna za korozijo in zahteva redno vzdrževanje. Toda te pomanjkljivosti so več kot kompenzirane s cenovno ugodno ceno, pa tudi s številnimi vrstami in velikostmi. Poleg tega je kuhanje navadnih železnih kovin veliko lažje kot barva.
• Za takšne konstrukcije se iz nerjavečega jekla redko uporablja.. Poleg dejstva, da so njegovi stroški, da bi bili blago, daleč od proračuna, se varjenje argona uporablja za spajkanje nerjavečega jekla in vsakemu profesionalnemu varilniku ne more delovati.

Pomembno: v tem primeru je pocinkano železo preprosto ni smiselno uporabljati. Tanka cinkova prevleka med varjenjem preprosto izgori. Kot rezultat, na šibko zvar dodatno vpliva korozija.

• Uporaba bakrenih cevastih registrov je upravičena le pri bakrenih žicah okoli hiše. Izhodna toplotna moč bakra je štirikrat višja od barvnih kovin, zato lahko govorimo o ogrevanju s cevmi brez radiatorjev, natančneje z minimalnim številom radiatorjev. Toda, prvič, cena bakra je čudovito visoka, in drugič, ta kovina je zelo zahtevna od obratovalnih pogojev.

1. Bakreni sistemi zahtevajo fino očiščeno hladilo, ki nima trdnih abrazivnih impregnacij.
2. V takšnih sistemih morajo biti oprema bakreni ali iz kompatibilnih kovin, kot so bron, nikelj, krom ali medenina. Poleg tega je aluminij in baker strogo prepovedano kombinirati.
3. Bakreni cevovodi nujno zahtevajo visokokakovostno ozemljitev, saj obstaja nevarnost elektrokemične korozije.
4. Baker je mehak material, zato sistem potrebuje dodatno zaščito, seveda pa pokrovi in ​​ščiti tudi stanejo denar.

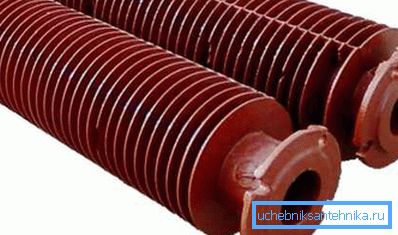

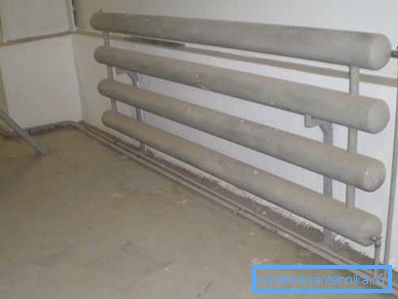

• Cevi za ogrevanje iz litega železa, prikazane na fotografiji, se še vedno uporabljajo v industrijskih zgradbah in tehničnih prostorih.. Toda težo tega oblikovanja je veliko višja kot pri gospodinjskih litinskih železnih baterijah. Zaradi ne-estetskega videza in precej nizke učinkovitosti niso priljubljeni.

Nasvet: cevni registrati iz litega železa so popolnoma primerni za vgradnjo v zgorevalno komoro. Optimalna toplotna zmogljivost, nizka cena in nepretrganost glede na hladilno sredstvo so vodilne v tej smeri.

Vrste in značilnosti cevnih radiatorjev

Iz vsega navedenega postaja jasno, da jeklenih cevi praktično ni drugih možnosti. Čeprav je videz konstrukcij, varjenih z lastnimi rokami, zelo povprečen, vendar so za garažo, rastlinjak ali dacho zelo primerni, poleg tega pa navodila za samonastavo niso zapletena.

Vrste improviziranih cevnih radiatorjev

Samozadostne strukture te vrste so pogosto narejene iz serpentina ali se registrirajo. Konfiguracija prvega v naslovu. Kovinska cev je ukrivljena v obliki kače, po kateri so priključene cevne priključke in, v nekaterih primerih, privarjene trakove.

Celotno upognjeni radiator seveda ima pomembne prednosti pred varjenimi konstrukcijami. Ampak, če želite upogniti jekleno cev, potrebujete poseben cevni bender ali vsaj plinski gorilnik. Premer cevi Plus, praviloma ne presega 50 mm. Zato je za močnejše sisteme običajno uporabiti registracijske konstrukcije.

Za premer cevi za radiator v registrskem sistemu ni nobenih omejitev. Najpogosteje se uporabljajo gladke okrogle cevi s premerom od 32 do 150 mm.

Deli se lahko povezujejo na dva načina - v nizu ali v obliki stolpca. Vezni navoj se v bistvu razlikuje od tuljave le s prisotnostjo povezovalnih cevi. V nasprotnem primeru je vseeno enaka konica.

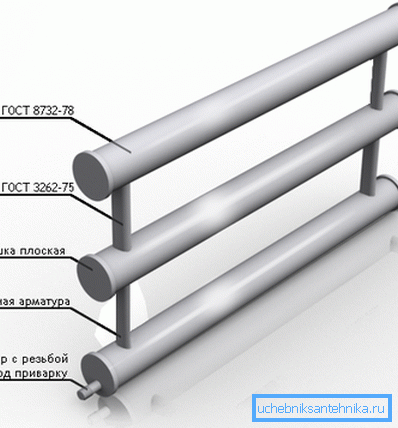

Stolpne cevi so vzporedno priključene. To pomeni, da so vodoravno nameščeni odseki večjega premera med seboj povezani z navpičnimi kockami na obeh straneh. Nekako spominja na standardni tovarniški radiator, samo na glavo.

Takšni samonastavni registri se lahko priključijo na enocevne in dvocevne sisteme. Tehnične značilnosti tipa sistema se ne odražajo. Takšni registri, zaradi velikega premera in minimalne hidravlične odpornosti, najbolje delujejo v ogrevalnih sistemih z naravnim tokovom hladilne tekočine.

Ampak ne pozabite, da so naravni sistemi nameščeni s pobočjem v smeri toka vode, približno 5 mm na 1 meter.

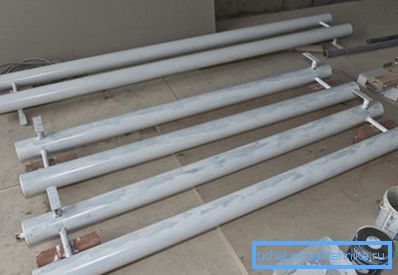

Pomembno: v prisotnosti varilnega stroja, brusilke in drugih pomožnih orodij je tudi enostavno sestaviti grelne radiatorje iz oblikovane cevi z lastnimi rokami in iz okroglih. Seveda bo hidravlična upornost tu nekoliko višja, vendar pri ceveh s prečnim prerezom več kot 50 mm ta napaka ni pomembna.

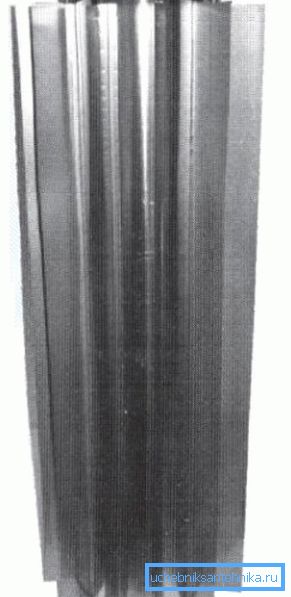

Tako v samo-izdelani kot v tovarniških modelih se široko uporabljajo izdelki s plavutmi ali "perjem". V tem primeru je vprašanje, ali so kovinski trakovi ali plošče varjeni na gladki cevi. Zaradi povečanja površine kovin se termoliza znatno povečuje. Zlasti v skladu s tem načelom je cevni radiator za kamine, prikazan na sliki, deloval natančno.

Izračunajte domači cevni radiator

V primerjavi z notranjim volumnom hladilnega sredstva je površina stika z radiatorjem z zrakom majhna, zato ne smete pričakovati visoke učinkovitosti takšnih konstrukcij.

Težavo lahko delno rešite tako, da v sistem vstavite obtočno črpalko. Ampak tukaj je treba biti previden, povečanje moči črpalke bo neizogibno povzročilo pojav zunanjih hrupa.

Kot smo že omenili, so premeri cevi v razponu od 32 do 150 mm, kar povzroča veliko količino hladila. Po eni strani bo kotel deloval v mehkem, varčnem načinu. Toda hkrati bo potrebovala več energije za overclocking, zato je zelo težko nadzorovati temperaturo z veliko količino.

Kljub enostavni montaži samovzdanih cevnih radiatorjev še vedno obstajajo omejitve. Zlasti za učinkovito delovanje sistema cevi ne smejo biti preblizu. V skladu s pravili razdalja med odseki ne sme biti manjša od ene in pol polmera glavne cevi.

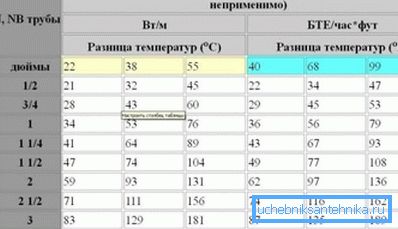

V bistvu so takšne konstrukcije zelo dolga cev, ki se na določen način upognejo, da bi sistem postal bolj kompakten. Za izračun števila improviziranih jeklenih radiatorjev se uporabljajo isti parametri kot za običajne jeklene cevi. V tabeli so prikazani povprečni podatki, osredotočeni na srednji pas naše države.

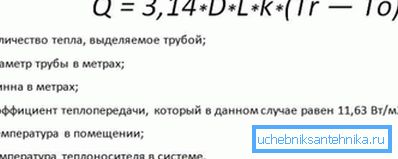

Ampak, če desnih miz ni bilo na roki, lahko greš na drug način. Pri približnih izračunih strokovnjaki praviloma uporabljajo preprosto formulo. Edina stvar, ki jo boste morali vzeti iz tabel, je koeficient prenosa toplote materiala. Vsi drugi podatki so na voljo na spletnem mestu.

Prednosti in slabosti samoizdelanih jeklenih konstrukcij

• Morda je najpomembnejša prednost majhna cena takšne baterije. Ampak to velja le, če varjenje ni problem za vas in vse bo resnično storjeno neodvisno. Če plačate za delo varilca, je cena takšnega radiatorja lahko enaka stroškom poceni aluminijastega izdelka iz Kitajske.
• Takšne baterije večinoma oddajajo sevalno toplotno energijo, tako da se kisik ne pere.

• To je veliko lažje skrbeti za volumetrične gladke površine kot za sodobne valovite baterije.
• Jeklo enostavno zadrži vsak delovni tlak in se ne boji vodnega kladiva.
• Jeklene domače baterije delajo enako dobro v sistemu s prisilnim in naravnim cirkulacijo hladila.

Delno smo določili slabosti takih struktur zgoraj. Zlasti jeklo je dovzetno za korozijo, takšne baterije je treba naslikati s toplotno odpornimi barvami, je zasnova zelo povprečna in končno prenos toplote pusti veliko želenega.

Videoposnetek v tem članku vsebuje gradivo o tej temi.

Zaključek

Odločitev, kaj je najbolje za ogrevanje cevi ali radiatorjev, mora biti odvisno od posebnih pogojev in vrste prostora. Navsezadnje bo draga železna litja izgledala smešno tudi v rastlinjaku, kot je domača serpentina v razkošni kopalnici.
