Radiatorji talnega ogrevanja: kako ogrevati sobo s

Ne glede na to, kako vsestranske baterije na steni, niso popolnoma primerne za vgradnjo v prostorne prostore, večina katerih stene so izdelane iz stekla. V tem primeru se uporabljajo drugi radiatorji za ogrevanje: vgrajeni v tla ali pritrjeni na noge.

Praksa kaže, da je prva možnost najbolj sprejemljiva, saj vam omogoča, da popolnoma zakrivate okorne in neestetične naprave za ogrevanje. V nadaljevanju bomo obravnavali značilnosti uporabe in namestitve teh naprav.

Nenavadna oprema za ogrevanje

Značilnosti oblikovanja

Talni radiatorji se redko uporabljajo, včasih pa so preprosto nepogrešljivi. Glavni obseg njihove uporabe je ogrevanje prostorov z veliko stekleno površino. Lahko je le soba z velikimi okni ali pokrito teraso z dostopom do vrta.

V tem primeru obstaja več načinov za segrevanje:

1. Klasične baterije so nameščene na stranski ali zadnji steni. Ta možnost je najbolj neučinkovita, saj vsi vedo, da je treba vgraditi ogrevalno opremo na najhladnejši prostor v prostoru, to je z okni. Poleg tega se lahko moti notranji slog, ki ga zasleduje arhitekt ali oblikovalec.
2. Talni ogrevalni sistem. Dobra rešitev, ki je ni mogoče izvesti, če je les uporabljen kot material za tla: parket, trdna plošča ali krovna plošča in tako naprej. Dejstvo je, da ima nizek koeficient toplotne prevodnosti. To bo znatno zmanjšalo učinkovitost takega ogrevalnega sistema.

Poleg tega bo cena takšne rešitve veliko večja od stroškov namestitve kanalskih grelcev.

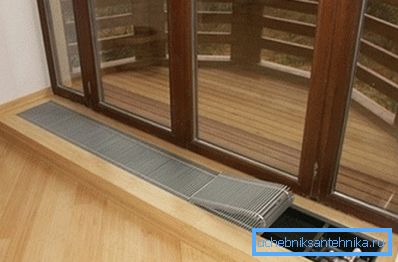

1. Talni radiatorji. Predstavljajte eno od klasičnih klasičnih baterij, ki se uporabljajo v ogrevalnih omrežjih s tekočino za prenos toplote. Razlikujejo se le v obliki in kraju namestitve: vgrajeni so v posebej zasnovani žlebovi (kanali), položeni v tla.

Na vrhu teh baterij so zaprti s palicami, ki ne ovirajo pretok zraka in popolnoma zakrivajo nameščeno opremo.

Prednosti te rešitve so naslednje:

• vir toplote se nahaja točno tam, kjer je najbolj potreben;
• akumulator, ki se nahaja pod tlemi, ne preprečuje dostopa do vrat ali oken in ne povzroča disonance pri oblikovanju prostora.

Sodobni gradbeni supermarketi nudijo dve vrsti radiatorjev pod tlemi:

1. Corpus. V tem primeru je grelni element nameščen v posebnem ohišju, ki je vgrajen v tla in deluje kot kanal.
2. Brez telesa. Takšni radiatorji so nameščeni v niše, ki jih je treba načrtovati prej.

Karoserijski radiatorji

Škatle, v katere so nameščeni grelni elementi, so izdelane iz tanke pocinkane kovine. Stene telesa za povečanje lastnosti toplotne zaščite so prekrite z izolacijskimi materiali in pobarvane v ustrezni barvi.

Grelec je izdelan iz posebej upognjene cevi, na kateri so varjene toplotne izmenjevalne plošče, ki povečujejo območje stika z zrakom. Material za te elemente je aluminij, ki prenese toploto vroče vode v okoliški zrak.

Na vrhu je zaprta okrasna rešetka iz lesa ali kovine. To vam omogoča, da izberete možnost, ki je kombinirana s parketnimi in keramičnimi ploščicami.

Karoserijski radiatorji so na voljo v naslednjih velikostih:

• širina - od 5 do 25 cm;
• dolžina - od 50 cm do nekaj metrov;
• globina - od 10 do 70 cm.

Učinkovitost baterije, ki se nahaja pod tlemi, ni odvisna samo od površine izmenjevalca toplote in temperature hladilne tekočine, temveč tudi od hitrosti zračne konvekcije. Najmočnejši modeli so dodatno opremljeni z električnimi ventilatorji. Pomanjkljivost te rešitve je potrebo po povezovanju opreme z električnim omrežjem in povečano raven hrupa, ki ga povzroča.

Neobdelan

Ti radiatorji so nameščeni pod tlemi v posebej zasnovanih žlebovih. Niše so izdelane v obliki pravokotnika, izolirane in pokrite z nobenim negorljivim dekorativnim materialom. Globina, širina in dolžina sta zasnovana na podlagi velikosti radiatorjev, ki bodo nameščeni v njih.

Opomba! Ne pozabite, da mora biti med dnom niše in toplotnim izmenjevalnikom konvektorja odprtina, ki ne sme biti manjša od 10 cm. Omogoča vam organizacijo naravne konvekcije zraka, brez katerega je enakomerno segrevanje prostora nemogoče.

Zgoraj je utor v tleh pokrit z žarom. Mora biti dovolj močna, da prenese težo ljudi, ki prehajajo skozi njo, in jo je mogoče zlahka odstraniti, kar omogoča dostop do čiščenja in vzdrževanja nameščenega radiatorja. Robovi vdolbine, kjer je nameščena zaščitna mreža, lahko okrasite s kovinskimi ali aluminijastimi vogali.

Izračun moči

Določitev velikosti in s tem tudi moč nišnega grelnika je izvedena v skladu z isto shemo kot klasična baterija. Zahtevane številke je mogoče izhajati iz inženirskih izračunov, ki so v projektni dokumentaciji za postavljeno stavbo.

Vendar je treba za povečanje učinkovitosti radiatorjev pod tlemi upoštevati takšne nianse:

• je treba namestiti nišne grelnike, katerih moč je 20% višja od tiste, ki jo zahteva projekt;
• če je dolžina akumulatorja večja od 3 metrov, je priporočljivo, da jo priključite na cevovode diagonalno (vročo vodo vstopa in izstopa skozi cevi, nameščene na nasprotnih koncih naprave).

Montažne naprave

Razvoj arhitekturnega projekta

Takoj je treba opozoriti, da so vgrajeni grelni radiatorji precej zapletene naprave glede na vgradnjo. Zato je delo mogoče opraviti z lastnimi rokami samo, če ste 100% samozavestni v svojih sposobnostih in spretnostih.

Možnost uporabe takšnih grelnih naprav je treba postaviti v fazi arhitekturnega načrtovanja stavbe.

Priporočljivo je upoštevati naslednje nianse:

1. Prepričajte se, da izdelana risba ustreza zahtevam sanitarnih in drugih storitev. Pomembno je, da se na prvem nadstropju ali trdnost armiranih betonskih plošč na drugem opazuje zahtevana debelina tlaka. Dejansko bodo, poleg samih radiatorjev, na istem mestu nameščeni cevovodi, ki oskrbujejo in odstranjujejo hladilno sredstvo.
2. Pomembno je pripraviti kanal želene velikosti. Bolj globlje in dlje, močnejša baterija, ki jo lahko namestite. Vendar pa niša v tleh te velikosti vpliva na močne lastnosti zgradbe, zato mora inženir, ki izvaja izračune, upoštevati možnost namestitve radiatorja pod tla.

Ureditev ogrevalnega sistema

Poleg strukturnih elementov stavbe je podnebni sistem sam oblikovan. Zlasti morate pravilno namestiti cevi, ki napajajo hladilno tekočino, in določite mesto namestitve zračnih ventilov, ki odstranjujejo zrak, ki je bil tam nabran iz cevi in ​​radiatorjev.

Bodite pozorni! Radiator za talno ogrevanje ne deluje kot baterija, nameščena na steno. To je predvsem posledica druge odpornosti proti pretoku tekočine. Zato je pri načrtovanju potrebno izvesti zelo previden hidravlični izračun in izbrati načine delovanja termičnih ventilov.

V nasprotnem primeru toplotna energija, ki jo oddajajo radiatorji, ne bo dovolj, da se zrak v prostoru ogreje do želene temperature.

Priporočljivo je zagotoviti avtomatsko kontrolo radiatorjev z elektronskimi ventili in senzorji. To bo omogočilo natančnejše prilagajanje načinov delovanja, odvisno od zunanjih pogojev, ki ne bodo le dodali udobja, ampak bodo tudi omogočili gospodarnejšo rabo energetskih virov (plin, dizel, električna energija in tako naprej).

Montažna niša

Najpomembnejša faza je izdelava niše za radiator. Navodila za njegovo zasnovo so preprosta. Tu je pomembno upoštevati le en zelo pomemben pogoj - zagotoviti nepretrgano hidroizolacijsko plast (še posebej, če je postavitev niše v prvem nadstropju, kjer je osnutek nadstropja urejen "na tleh").

Proces dela za priročnost predstavitve bo razdeljen na več zaporednih faz:

1. Pripravlja se niša dolžine in širine. Če tla še niso poplavljena, je to enostavno. Ampak tudi v končnih tla, lahko naredite potrebne žlebove. Ne bo trajalo veliko dlje.

1. Zaščita pred vodo se naseljuje z uporabo premaznih ali valjčnih materialov. Prepričajte se, da ne oddajajo snovi, ki so škodljive za človeško telo pri segrevanju.
2. Naslednja faza se segreva. Polistiren iz niše pene ali drug material lahko položite z nizkim koeficientom toplotne prevodnosti.
3. Po tem morate izdelati nišno dekorativno gradivo. Lahko preprosto ometate ali ga posodite s keramičnimi ploščicami, ki so bile uporabljene za polaganje na tleh na terasi ali verandi. V prvem primeru je potrebno površino očistiti z mrežico, da se izognemo razpokam ali razpadanju zaradi temperaturnih in krčenja gibanja podlage.

Bodite pozorni! Če je tak sistem nameščen v drugem nadstropju, mora arhitekt ali inženir, ki načrtuje hišo, zagotoviti zmanjšanje prekrivanja, pa tudi urediti nosilne tramove ali armirane betonske plošče, tako da niša gre ob njih, ne pa čez.

Zgornji rob vdolbine za konvektor je lahko okrašen z vogali in zagotavlja nosilce, ki imajo dekorativno in zaščitno rešetko.

Kombinirane rešitve

V primeru, ko je potrebno segrevati zelo velike prostore z velikimi okni, lahko grelne kanale kombiniramo z drugo klimatsko opremo:

• klasični radiatorji;
• sistem talnega ogrevanja.

V tem primeru je potrebno namestiti in ustrezno konfigurirati samodejni klimatski sistem, ki bo neodvisno usklajeval delo vseh vgrajenih naprav in dosegel najučinkovitejši in gospodarnejši rezultat.

Zaključek

Talni grelni radiatorji so odlična rešitev za ogrevanje prostorov v primeru, da ni možno namestiti tradicionalnih sistemov ali neugodno načrtovanje ogrevanih tal. Vendar pa obstajajo tudi druge inovativne metode ogrevanja (glej tudi članek Kaj imajo značilnosti in koristi Rifar ogrevalni radiatorji).

Več o njih lahko izveste iz spodnjega videoposnetka.
