Radiatorji za ogrevanje panelov - naprava in funkcije

Ogrevalni radiatorji so izredno pomemben element vsakega ogrevalnega sistema, ker gre za ogrevanje okoliškega prostora. Zato je treba pri izbiri teh grelnih naprav odgovorno pristopiti in se vnaprej seznaniti s svojimi lastnostmi in tipi.

V tem članku bomo preučili napravo in tehnične parametre enega od najpogostejših modelov - panelnih radiatorjev.

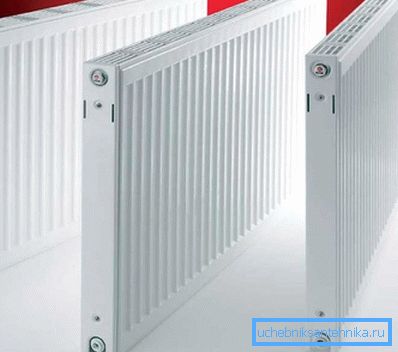

Jekleni radiatorji

Značilnosti panelnih radiatorjev

Splošne informacije

Glavna strukturna značilnost grelnih naprav tega razreda je odsotnost tradicionalnih delov, namesto tega je sprednja stran izdelana v obliki trdne plošče. Slednji je sestavljen iz dveh jeklenih pločevin, ki so zaradi stiskanja potrebni zaradi oblike. Zlasti so v njih vtisnjeni kanali za toplotni nosilec.

Pri varjenju dveh žigosanih plošč se tvori tanka plošča, katere debelina komajda presega en centimeter. Radiator je lahko sestavljen iz ene ali več takih plošč. Ta zasnova ima številne prednosti, hkrati pa nekatere pomanjkljivosti, ki jih obravnavamo v nadaljevanju

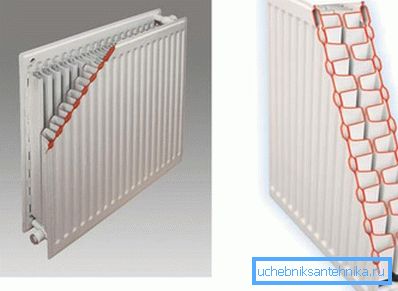

Oblikovanje naprave

V primerjavi s tradicionalnimi ali bimetalnimi radiatorji ogrevanja je zmogljivost jeklenih plošč malo. Zaradi tega je v ogrevalnem sistemu hitra kroženje hladila in posledično skoraj trenutna ogrevanja.

Že po 10 - 15 minutah grelna plošča segreva prostor. Vendar pa ima ta funkcija tudi negativen položaj - radiatorji se ohladijo, ko je sistem izklopljen, takoj ko se segrejejo.

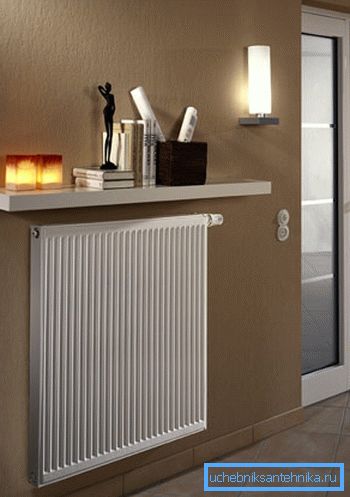

Panelni radiator v notranjosti prostora

Poleg tega je pomembna značilnost tega oblikovanja konvekcija zraka, čeprav to velja le za radiatorje, sestavljene iz več plošč. Ta funkcija je izvedena zaradi prisotnosti zračnih kanalov, nameščenih med kanaloma za hladilno sredstvo.

Zaradi tega se naprava segreva ne samo s sevanjem toplotne energije iz ohišja, ampak tudi zaradi kroženja toplotnega zraka v prostoru. Zaradi tega lahko učinkovitost načrtovanja doseže 75 odstotkov.

Kljub temu, da so plošče za radiatorje izdelane iz visokokakovostnega visokokakovostnega jekla, so zasnovane tako, da delujejo pri nizkem tlaku v sistemu (ne več kot desetih atmosfer) in temperaturi hladilne tekočine do 110 stopinj Celzija. Zaradi teh razlogov se običajno uporabljajo v privatnih in večnadstropnih hišah.

Ker je v centraliziranih ogrevalnih sistemih tlak nad desetimi atmosferami, so v stanovanjih plošče baterije nameščene le v primeru ureditve avtonomnih ogrevalnih sistemov.

Bodite pozorni! Nemogoče je uporabljati panelne radiatorje v centralnem ogrevalnem sistemu ne samo zaradi visokega tlaka, temveč tudi onesnaženega hladila. Ozki kanali hitro zamašijo in naprava ne uspe. Zato je za delo v takšnih pogojih bolje uporabljati bimetalni radiatorji.

Utemeljenost

Prednosti baterij te vrste so kar nekaj, spodaj pa damo glavne:

  • Lepo, precej preprosto, a hkrati elegantno oblikovanje. Poleg tega sodobna oprema, ki se uporablja pri izdelavi teh naprav, vam omogoča izdelavo izdelkov v različnih stilov, od klasičnega do minimalizma.
  • Sposobnost prilagajanja stopnje ogrevanja naprave, ker so izdelki praviloma opremljeni z vsemi vrstami elektronskih ali mehanskih naprav.
  • Večji prenos toplote - kot je omenjeno zgoraj, lahko uporaba načela konvekcije znatno poveča stopnjo učinkovitosti.

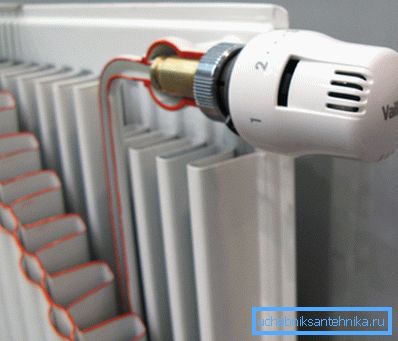

Naprava za nastavitev ogrevanja radiatorjev
  • Cena je bistveno nižja od drugih vrst baterij. To je posledica dejstva, da je jeklo bistveno nižje od bakra in aluminija.
  • Učinkovitost - ker imajo naprave majhno kapaciteto, se porabi veliko manj energije pri segrevanju hladilne tekočine.
  • Večfunkcionalnost - naprava deluje kot običajni radiator in konvektor.
  • Neznatna teža, zahvaljujoč temu, kar je mogoče samostojno izvajati vgradnjo baterij.
  • Možnost izbire naprave z najprimernejšo velikostjo in zahtevano močjo.

Nasvet! Videz plošč lahko ponavljate tudi pri navadnih sekcijskih baterijah, npr. Litjem železa, z namestitvijo posebnih plošč. Poleg tega jih ne more narediti le privlačnejše, ampak tudi učinkovitejše. Paneli na radiatorjih so lahko izdelani iz različnih materialov, na primer iz lesa ali kovine.

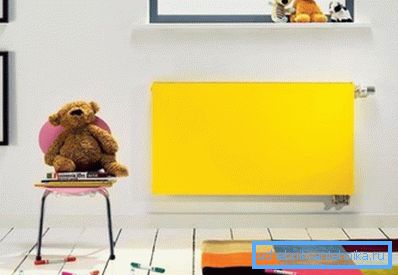

Rumeni radiator

Slabosti

Z vsemi prednostmi teh grelnih naprav jih ne moremo imenovati za idealne radiatorje iz naslednjih razlogov:

  • Izpostavljenost vodnemu udaru je eden od glavnih razlogov, zakaj ploščatih akumulatorjev ni mogoče uporabiti v centraliziranih sistemih ogrevanja.
  • Občutljivost na stopnjo kislosti vode - da bi se izognili koroziji površine jekla, mora biti raven pH hladilne tekočine stabilna in ostati v območju od 8,3 do 9,5.
  • Priročnik za uporabo za baterije na plošči prepoveduje odvajanje vode iz sistema za dolgo časa. V nasprotnem primeru bodo notranje jeklene stene zgradbe prišle v stik s kisikom, kar bo povzročilo korozijo.

Zaradi teh razlogov je daleč od vseh primerov pridobiti panelne radiatorje.

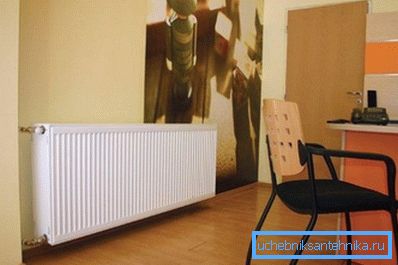

Na fotografiji - baterija s stransko povezavo

Vrste panelnih radiatorjev

Vsi obstoječi jekleni paneli so razdeljeni na več skupin.

Zlasti po metodi povezave lahko razdelimo na dve vrsti:

  • Naprave s spodnjo povezavo - priključki akumulatorja so spodaj.. Takšna povezava je primerna v primerih, ko so grelne cevi v tleh. Vendar pa je treba upoštevati, da je v tem primeru koeficient toplotne izgube precej velik.
  • S stransko povezavo - v tem primeru se dovod nahaja na vrhu in je izhod na dnu.. To omogoča enakomerno segrevanje grelne naprave. Vendar, če ima načrtovanje veliko delov, potem bo v tem primeru prišlo do znatne izgube toplote.

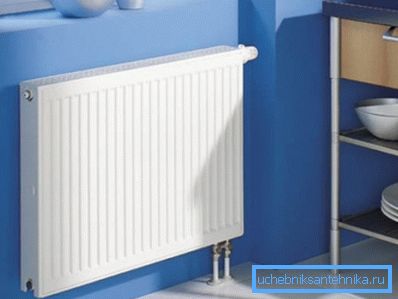

Baterija s spodnjo povezavo

Kot je bilo omenjeno zgoraj, se lahko število obravnavanih radiatorjev razlikuje glede na število plošč. S tem merilom so razvrščeni v naslednje vrste:

Tip 10 So enosmerne naprave brez konvekcijskih kanalov.
Tip 11 Sestavljen je iz ene plošče, vendar za razliko od slednjega ima jekleni zaboj, ki zagotavlja konvekcijo zraka.
Tip 21 Oblika je sestavljena iz dveh plošč.
Tip 22 Naprava vključuje dve plošči in dve letvi, tako da so zračni kanali na obeh straneh radiatorja.
Tip 21 Zasnova je jekleni panelni radiator, izdelan iz treh panelov s tremi vrstami plavuti za prehod zraka.

Nasvet! Če poznamo vrste radiatorjev, ni težko pravilno izbrati ogrevalnih naprav v skladu z območjem ogrevanega prostora.

Postavitev panela

Poleg tega se naprave razlikujejo po velikosti, kar je lahko naslednje:

  • Širina - 40 - 300 cm;
  • Višina - 30 - 90 cm.

Zato je treba pred nakupom naprave izračunati velikost grelnih radiatorjev, ki so odvisni od površine tal in kapacitete sistema.

Proizvajalci panelnih jeklenih baterij

Kot veste, kakovost baterij ni odvisna samo od vrste zasnove, ampak tudi od proizvajalca. Zato ne smete dajati prednost najcenejšim izdelkom manj znanih proizvajalcev. Manjša korist lahko privede do dejstva, da bo kmalu treba zamenjati radiatorje z lastnimi rokami.

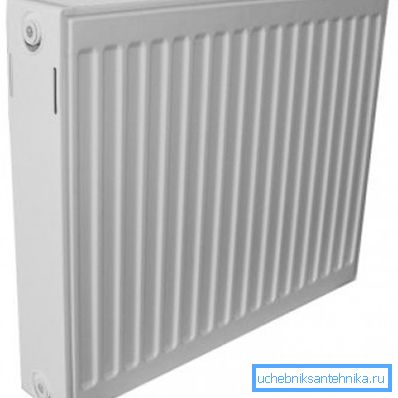

Jekleni radiator

Paneli naslednjih proizvajalcev so se dobro priporočili:

  • Buderus (Nemčija);
  • Thermoplus (Italija);
  • Lidea (Rusija);
  • Kermi (Nemčija) in drugi.

Poleg tega je treba izdelke kupiti v velikih prodajalnah strojne opreme, da bi se izognili ponarejanju in da bi prodajalec verjeli v izpolnjevanje garancijskih obveznosti.

Zaključek

Jekleni jekleni radiatorji imajo več prednosti pred svojimi partnerji, vendar je treba upoštevati, da je njihova uporaba omejena na določene tehnične značilnosti. Če pogoji v vašem ogrevalnem sistemu ustrezajo zahtevam teh naprav, bodo to odlična izbira.

V videoposnetku v tem članku lahko izberete nekaj dodatnih informacij o tej temi.
