Ray sistem značilnosti oblikovanja. sorte s prisilnim in

Učinkovitost ogrevanja doma ni odvisna samo od kotla in izbranih modelov radiatorjev. Nič manj pomembno je, kako je organiziran kroženje hladilne tekočine med temi napravami. In če so bili uporabljeni zgodnejši cevovodi s povezovalnimi metodami povezovanja, se pogosto uporablja radialna porazdelitev ogrevalnega sistema. Čeprav je to težje storiti sami, koristi in enostavnost uporabe ne povzročajo, da bi se odrekli po vaši izbiri.

Značilnosti oblikovanja

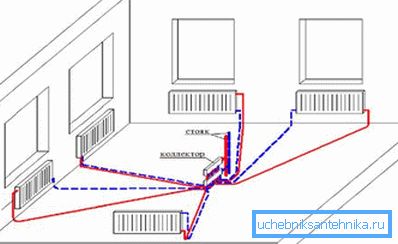

Ogrevanje zaradi sevanja, za razliko od tee-share, s katerim so vsi lastniki mestnih stanovanj in hiš stare zgradbe seznanjeni, predvideva ne povezovanje, temveč vzporedno priključitev baterij na ogrevalni kotel.

V tem primeru je nameščena posebna zbiralna omarica, v kateri so skrbno nameščene vse potrebne nadzorne naprave, črpalke, merilniki tlaka, pipo in drugo.

Razlike med obema zgoraj navedenima instalacijama so naslednje:

1. Tie ožičenje zahteva veliko manjše število cevi sami, vendar pri namestitvi, morate uporabiti veliko opreme: čevlji, gredi, sklopke, in tako naprej. To otežuje postopek namestitve. Poleg tega se zdi dosledna metoda razporeditve ogrevalnega sistema manj zanesljiva, saj v tem primeru obstaja velika verjetnost napak, ki povzroči depresurizacijo, nastanek območij z drugačnim pritiskom tekočine itd.

1. Radialna porazdelitev ogrevanja kljub potrebi po nakupu precej večjega števila cevi uporablja le dva priključka za vsak hladilnik: na križišču z zbiralcem in na šobi akumulatorja.

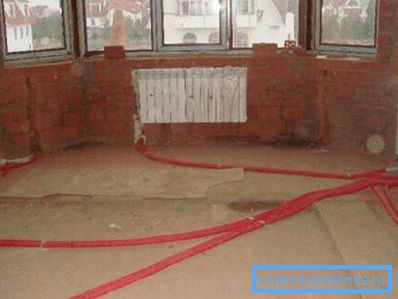

Kot rezultat, lahko varno opečete vsak žarek ogrevalne mreže na tla, brez strahu, da bo prišlo do uhajanja v katerikoli sklep. Poleg tega lahko v primeru odkritja razčlenitve problematično območje enostavno izključite, ne da bi motili kroženje hladilne tekočine prek opreme za izmenjavo toplote, nameščene v drugih prostorih.

Treba je opozoriti, da je ena od glavnih slabosti radialnega ogrevanja njegova cena. To še posebej velja za sisteme, opremljene z električno opremo.

Bodite pozorni! Kot pri sistemu tee, sistem sevanja zagotavlja organizacijo naravnega (gravitacijskega) in prisilnega (s pomočjo črpalk) toka hladilne tekočine.

Upoštevajte obe vrsti podrobneje.

Radarski vzorci

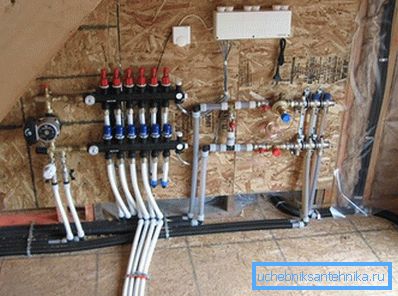

Metoda 1. S prisilnim kroženjem vode

Pred tem radialno ogrevalni krog, opremljen s črpalkami, ki črpajo vodo, zaradi visokih stroškov delov ni bil zelo priljubljen. Zdaj pa se je cena opreme znatno zmanjšala in vedno več ljudi se je odločilo za to.

Glavna razlika gravitacijske sheme je, da tekočina (voda ali sredstvo proti zamrznitvi) teče iz kotla na baterije in nazaj ne zaradi razlike temperature in tlaka, temveč s pomočjo črpalk.

Zahvaljujoč temu so dosežene naslednje prednosti:

• Ni omejitev glede geometrije in števila prostorov v zgradbi hiše;
• ogrevanje se lahko namesti na katerem koli območju prostorov;
• cevi katere koli dolžine, položene brez naklona, ​​se lahko uporabljajo za povezavo radiatorjev in zbiralcev.

Nasvet! Kljub temu, da je obtočna črpalka mogoče namestiti na kateri koli točki v sistemu, je priporočljivo, da to storite na povratnem razdelilniku, preden dobite hladilno sredstvo na kotlu. Tam je temperatura tekočine najnižja, kar pozitivno vpliva na življenjsko dobo opreme.

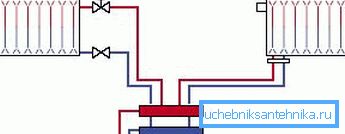

Metoda 2. Z naravnim kroženjem vode

V tem primeru se hladilna tekočina premika zaradi teže: ogrevana voda postane manj gosta in lažja, zato je prisiljena na zgornjo točko sistema, po kateri se, ko se ohladi, teče skozi zbiralce in radiatorje in se nato vrne v grelnik.

Gravitacijski sistem ogrevanja ima naslednje značilnosti:

1. Pri nameščanju je potreben odprt ekspanzijski rezervoar, ki je nameščen na najvišji točki. Kompenzira toplotno širitev hladila in preprečuje povečanje notranjega tlaka v cevovodih.
2. Radiacijsko ogrevalno omrežje z naravno cirkulacijo ne zahteva namestitve drage električne opreme, kar znatno zmanjša predvidene stroške dela.
3. Ogrevanje z naravno cirkulacijo je popolnoma nehlapno. Tudi če izklopite električno energijo, kar je pogosto v primestnih območjih ali na podeželju, vam ne bo ostalo brez toplote.

Prednosti in slabosti radialnih sistemov ogrevanja

Pozitivne strani

Glavna prednost radialne sheme - enostavnost uporabe.

Posebna oprema omogoča upravljanje klimatskih omrežij čim bolj ergonomično in udobno:

1. V hiši lahko nastavite temperaturo vsakega radiatorja, ne da bi zapustili zbiralno omarico.. Poleg tega lahko po potrebi popolnoma zaustavite dovod vode v kateri koli element sistema, ne da bi to vplivalo na učinkovitost celotnega ogrevalnega omrežja.
2. Vsak par cevi povezuje kolektor z enim radiatorjem.. Zato lahko uporabljate cevovode majhnega premera, ki jih je enostavno prikriti pod talno oblogo. Poleg tega omogoča delno segrevanje talne površine.

1. Zahvaljujoč uporabi posebnih naprav (ti vodni strelci - kolektorji z velikim premerom) je v hiši mogoče oblikovati več ogrevalnih con z različnimi temperaturnimi temperaturami.

V tem primeru je med napajalnim in povratnim vodom organiziran kratek stik. Ogrevana voda v hidravlični igli stalno kroži, ograja pa se lahko proizvaja na različnih razdaljah (odvisno od temperature).

Negativne strani

Za popolnost je treba reči o minusih uporabe sevalnega sistema ogrevanja.

Prav zaradi njih, kljub vsem prednostim, ni zelo pogosto:

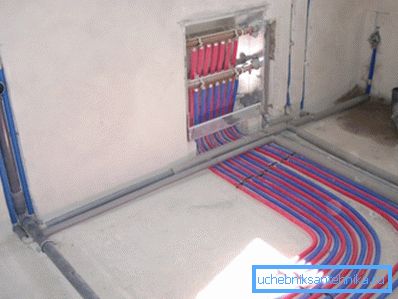

1. Močno povečan pretok dovodnih in odvodnih cevi. Večja je hiša in bolj kompleksna geometrija sob, več podrobnosti bo potrebno. Poleg tega se kompleksnost naprave poveča, kar ne more vplivati ​​na predvidene stroške gradnje.

1. Potreba po skriti namestitvi. Če se tradicionalni čevlji lahko namestijo vzdolž sten, ne morete postaviti ogromnega števila cevi na ta način. Skriti morajo biti pod tlemi. Stene lahko v stenah, vendar se v tem primeru poraba materiala še poveča.
2. Brez sklepov. Pri načrtovanju cevovodov je nujno zagotoviti, da cev pod tlemi ne vsebuje enega sklepa. Na tem mestu se najpogosteje pojavijo sunki, stroški popravila škode pa bodo daleč nizki in zelo naporni.
3. Če načrtovanje sistema vključuje več tokokrogov z različno temperaturo hladilne tekočine, mora biti vsaka od njih opremljena z obtočno črpalko.

Namestitvene funkcije

Vsak sistem ogrevanja z gredjo za dom je zasnovan in nameščen posebej, odvisno od površine hiše, števila prostorov, izbranega hladila in radiatorjev ter drugih pogojev.

Vendar pa je splošno sprejeto navodilo, ki ga izvaja vsak monter.

Najprej je treba opozoriti, da se radialna distribucija cevi nikoli ne izvaja v mestnih stanovanjih. To je posledica dejstva, da se pretok hladila v visokih stavbah izvaja z navpičnicami, ki povezujejo vse apartmaje - od prvega nadstropja do zadnjega.

Zaradi povezave močnih zbiralcev topla voda ne bo dosegla zgornjih prostorov, kar bo motilo delovanje ogrevalne mreže. Prebivalci se bodo pritožili na storitveno organizacijo, ki vas bo prej ali slej prisilila, da razstavite zbiralce in se vrnete v sistem za ogrevanje na tee.

Bodite pozorni! Navedeno ne velja za primere, ko se avtomatski kotel uporablja za ogrevanje stanovanja. Samodejno segreva hladilno sredstvo, ki bo dovolj za zagotovitev potreb doma, ne da bi to vplivalo na interese sosedov.

Pri urejevanju radialnega ogrevanja v zasebni hiši je potrebno upoštevati takšne nianse:

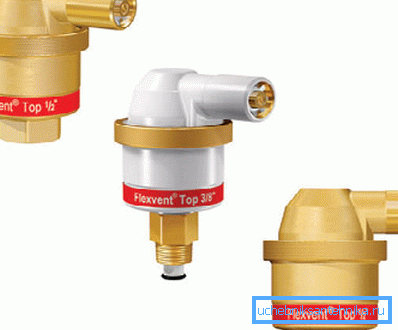

1. Na zbiralnikih, ki napajajo in izpraznijo baterije, so nameščeni ventili, ki preprečujejo nastanek zračnih vtičev. Med delovanjem se ves zrak, ki ostane v sistemu, sprosti skozi njih.

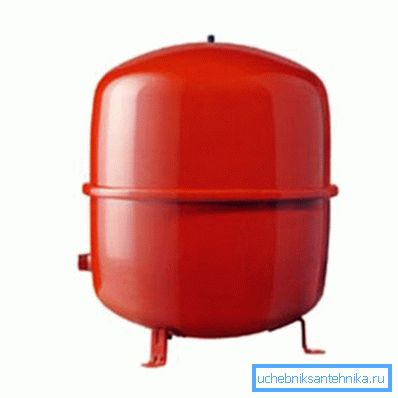

1. Ogrevalni krog mora biti opremljen z ekspanzijsko posodo, katere prostornina je 10% količine hladilne tekočine, ki kroži skozi cevi. Priporočljivo je kupiti membranske posode zaprtega tipa.
2. Priporočljivo je namestiti rezervoar na cevovod, ki povezuje odvodni razdelilnik s kotlom. To je posledica dejstva, da hermetično ekspanzijsko posodo ne marajo turbulentnih tokov vode in se pogosto pojavljajo na povratni cevi.

1. V nasprotju z ekspanzijsko posodo lokacija namestitve obtočnih črpalk ni tako pomembna. Zaželeno pa je tudi, da jih priključite na cev, ki odvaja ohlajeno hladilno sredstvo. V tem primeru bo oprema delala več časa.
2. Med montažo je potrebno zagotoviti, da so gredi električnih črpalk strogo vodoravno. V nasprotnem primeru bodo zaradi izkrivljanja ležaje hitro propadle, opremo pa boste morali zamenjati ali popraviti.

Zaključek

Kljub vsem ugodnostim, sevanje metode za organizacijo ogrevanja ni mogoče pripisati proračunskim odločitvam. Vendar pa so pridobljene koristi nedvomno vredne denarja in truda. Potrebno je samo izbrati pravo opremo, tako da ne postane "ozko grlo" sistema. Več o tem lahko izveste v videoposnetku v tem članku.
