Različni kotli za ogrevanje plina: načela njihovega dela

Če se hiša lahko poveže s plinovodom, vam bo zelo všeč, da ogrejete hišo z vgradnjo plinskih kotlov Lemax ali drugih blagovnih znamk kot grelcev. Najpomembnejše je, da ste uspeli pravilno izračunati moč ogrevalnika glede na življenjski prostor sobe in količino hladilne tekočine v radiatorskem tokokrogu ali talno ogrevanje.

In ne glede na blagovno znamko, ki jo izberete - Wisman, Mimax, Beretta - pomembno je, da so primerni za vrsto toplotnega izmenjevalca, o katerem bomo razpravljali v nadaljevanju, poleg tega pa bomo gledali video posnetek o kotlih.

Načelo delovanja

Opomba Odvisno od ogrevalnega krogotoka je potrebno izbrati tudi kotel za ogrevanje plina, ki je lahko visokotemperaturna (konvekcija) ali nizka temperatura (kondenzacija). Torej, če radiatorji potrebujejo temperaturo tekočine okoli 60-80? C, potem za toplo dno dovolj 30-50? C.

Konvekcijske enote

• Kotli na plin konvekcijskega tipa so najbolj v povpraševanju v Ruski federaciji, na primer je lahko stenska ali talna verzija Daewoo DGB-100 MSC, ki jo vidite na vrhu fotografije. Odvisno je od dejstva, da v večini primerov radiramo radiatorje in ne sisteme talnega ogrevanja - dolgoročno navado in strah pred novimi vplivi. Kljub temu pa so takšni modeli predstavljeni z močnimi opcijami in v nekaterih primerih celo dokončajo majhno centralno kotlovnico za več večnadstropnih stavb.

• Načelo delovanja takšnih enot deluje po isti shemi - gorivo gre skozi cevovod do gorilnika, ki s svojim plamenom segreva hladilno tekočino, moderni gorilniki pa najpogosteje delujejo tako na propanu kot na zemeljskem plinu. Glavna pomanjkljivost tradicionalnih kotlov pred kondenzacijo je, da se sekundarna toplota, ki nastaja v zgorevalni komori, ne uporablja za povečanje učinkovitosti, temveč se odvaja skozi dimnik na ulico.
• Optimalno temperaturno območje, bodisi nemško WOLF, češki PROTHERM ali finski dizelski plin TERMAX, je v območju 60-80 ° C zaradi želje po najdaljšem delovnem obdobju izmenjevalnika toplote. Te omejitve so posledica dejstva, da se na toplotnem izmenjevalniku pri temperaturi 55-57 ° C (kritična točka) akumulira kondenzat, ki uničuje njene stene. Kislinsko izhlapevanje nastane zaradi termičnega razkroja ali preprosto zgorevanja plina.

Opomba Pri kombinaciji dveh vezij - radiatorjev in ogrevane talne obloge priporoča uporabo tradicionalnih modelov in znižanje temperature toplotnega nosilca na toplo tla, ki ga izvede trosmerni ventil.

Kondenzacijske enote

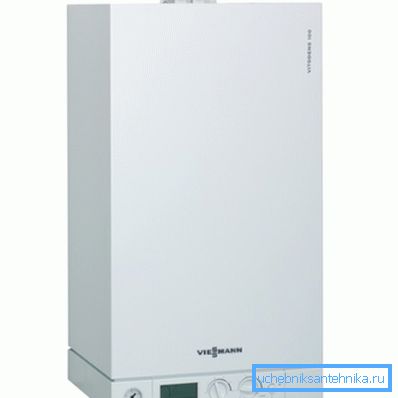

• Seveda v primerjavi s konvekcijo kondenzacijski plinski kotli za ogrevanje v Rusiji uživajo tako priljubljenost, še posebej, ker je cena takšne naprave veliko višja, vendar je to posledica kislega kondenzatnega filtracijskega sistema. Tisti uporabniki, ki so se odločili za takšno pridobitev, verjetno ne bodo obžalovali, saj so prihranki tukaj očitni - učinkovitost takšnih enot v nekaterih primerih dosega 111%!

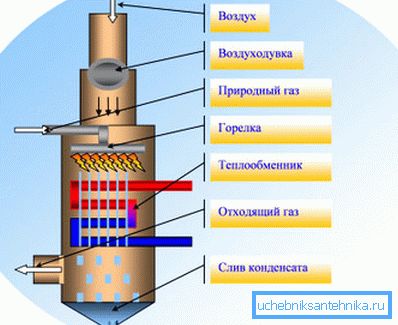

• Kondenzacijski plinski ogrevalni kotel deluje po naslednjem načelu: v gorilnik vstopi zemeljski plin, katerega plamen segreva toplotni izmenjevalec, vendar se sekundarna toplota ne odstrani iz komore za gorivo na cesto, ampak se uporablja za sekundarno ogrevanje. Glede na to, da so taki modeli zasnovani za optimalno temperaturo 30-50 ° C, se tam vedno oblikuje kislinski kondenzat, vendar to ne bo škodilo izmenjevalniku toplote, saj pade. Po tem, s posebnim cevovodom s filtri, se preusmeri v določeno kapaciteto, praktično izgubi toksičnost.

Toplotni izmenjevalci

Vsak ogrevalni kotel na plin ima v svoji konfiguraciji toplotni izmenjevalec, ki je lahko dvoplasten, kot vidite na zgornji sliki, ali ločite. Bitermična izvedba je sestavljena iz dveh povezanih votlih profilov, to je, da je cev v cevi z lamelno prevleko za zaščito korozije. Tekočina v notranji cevi se napaja v sistem tople vode, v zunanji - na ogrevalni krogotok.

Prisotnost takšnega vozlišča olajša mase in dimenzije kotla, na primer v oznakah SIGNAL ali ISHMA (čeprav je tam mogoče ločena različica). V takih primerih je samo eno vozlišče in to. Naravno zmanjša svojo težo in velikost, poleg tega pa za enote s takšno napravo ne potrebuje trosmernega ventila za toplo vodo, ker je temperatura vode manjša (30 ° C) kot v ogrevalnem krogu.

Kljub vsem ugodnostim so toplotni izmenjevalci toplotne energije neprimerni za delo s trdimi vodami - soli in žlindami, ki so odloženi na stene cevi, blokirajo prehod, ki je po tem skoraj nemogoče očistiti. Dejstvo je, da pri čiščenju teh snovi, ki padejo iz kovine, se ne raztopijo do konca, ampak izgledajo kot majhni kosi, ki se ob zavojih zagozdijo in zavirajo prehod.

Če v vašem območju obstaja trda voda, je najbolje izbrati AOGV z ločenim izmenjevalnikom toplote, ki ga je enostavno čistiti in se ne zamaši tako hitro, na primer CONORD, KEBER ali TERMONA. To je mogoče zaradi večjega notranjega premera cevi in ​​čeprav bo ta možnost stala nekoliko več, boste prihranili pri daljši življenjski dobi.

Pregled nekaterih modelov

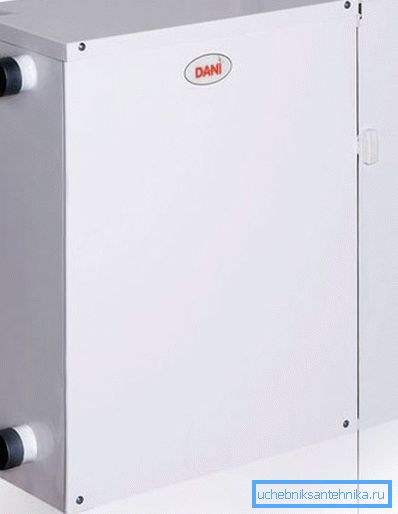

Dvižni plinski kotel za ogrevanje Dani ne bo uporabljal zraka iz prostora, v katerem je nameščen - dovod zraka prihaja iz ceste in produkti termičnega razkroja se odvajajo skozi koaksialni dimnik. Nazivni tlak pri vnosu plina je 1274PA, delovni tlak vroče vode pa ne presega 0,65 kPa. Če nominalni tlak energijskega nosilca ne presega 1274 Pa, potem njegova poraba ne presega 0,8 m.³/ uro

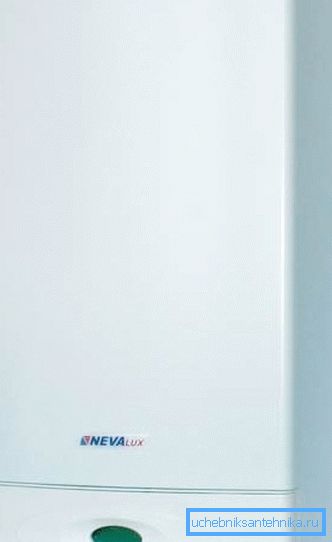

V Rusiji se proizvaja dvojna električna bimetalna tradicionalna ogrevalna enota NEVA LUX, ki jo vidite na zgornji sliki. Voda za ogrevanje je 14 l / min, zasnovana za največjo površino 240 m². Nazivna moč takšne naprave je 18 kW, baker toplotni izmenjevalec, učinkovitost doseže 90%, najvišja temperatura produktov termičnega razkroja je 130 ° C, najmanj 100 ° C. Dimenzije (višina / širina / globina) 720x410x326 mm, teža 34,5 kg, garancija 2 leti.

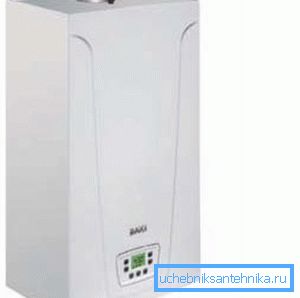

Enota za plin Waxi, ki jo vidite na tej fotografiji, je stenska enota z dvojnim krogom z največjo močjo 14 kW (dovolj za sobo 140 m²) z največjo porabo plina 1,63 m³/ uro Pri polni moči je učinkovitost naprave 92,9%, če pa deluje v načinu 30% moči, bo učinkovitost 90%, temperatura sanitarne vode je 30-55 ° C. Dimenzije (višina / širina / globina) 700x400x280 mm, teža 29,0 kg, garancija 2 leti.

Ogrevalni kotel Aton je kondenzacijska enota, namenjena nizkotemperaturnim vezjem z največjo močjo, pod pogojem, da je kondenzacijski način opazen na 24,6 kW in v povprečju 22,1 kW. Za ogrevanje v načinu 60-80 ° C 6,3-21,4kW, za 30-50 ° C - 6,9-21,7kW, zmogljivost tople vode? T 30? C - 10 l / min.

Model Beretta Exclusive Green 30 CSI kondenzacijskega tipa, namenjen nizkotemperaturnim vezjem, z največjo močjo ob upoštevanju kondenzacijskega načina 30kW. Hkrati je v načinu 60-80 ° C 99,1 kW in pri 30-50 ° C - 31,41 kW učinkovitost oskrbe s toplo vodo? T 30? C - 10 l / min. V razponu od 60-80 ° C je učinkovitost 95,5% in v območju od 30-50 ° C do 105,2%. Beretta deluje tako na naravnem kot na utekočinjenem plinu.

Zaključek

Na koncu lahko rečemo, da obstajajo tudi kotli za ogrevanje s plinskim litjem, ki jih lahko postavite na tla z lastnimi rokami, v večini primerov pa gre za dvojno vezje modelov konvekcije. Pri nameščanju certifikata je treba imenovati predstavnika plinske družbe z dovoljenjem, zato se garancijsko obdobje ne izračuna od datuma nakupa, ampak od dneva vgradnje (glej tudi člen Ferrol plinske grelne naprave in njihove značilnosti).
