Register gladkih cevi: kaj je treba upoštevati pri montaži

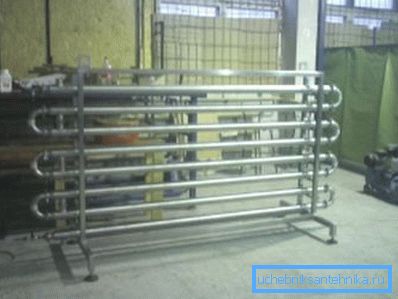

Pri ogrevanju prostorov z velikim obsegom so najučinkovitejši skladišča, delavnice, hangari, javne organizacije, grelni registri iz gladkih cevi. Imajo veliko dolžino. Zato ne ustvarjajo lokalnega, ampak volumetričnega vira toplote.

V stanovanjskih stavbah se registrirajo v straniščih in kopalnicah, v katerih je zaradi svoje kompleksne površine vgradnja radiatorjev neprofitna.

Značilnosti instrumenta

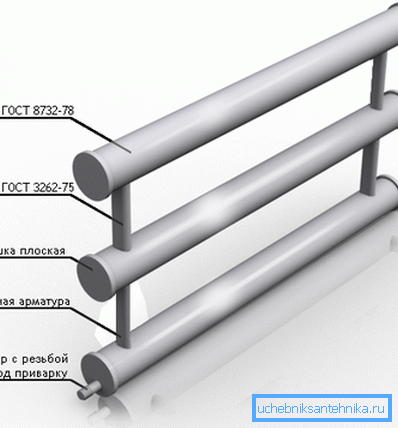

1. Naprava je sestavljena iz več cevi, ki so povezani z mostovi in ​​so nameščeni proti steni. (Glej tudi članek Kako povečati toplotno moč grelne cevi: funkcije.)

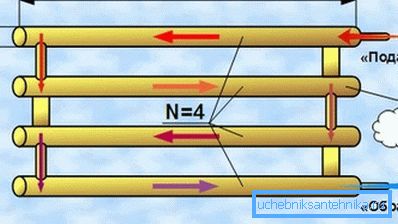

2. Toplotni nosilec - para, antifriz, voda, olje, vstopa v register na eni strani in se odvaja na drugi strani.

Bodite pozorni! Med elementi morajo biti vrzeli, ki so enaki njihovemu prerezu + 50 mm. S tem se odpravi njihovo medsebojno obsevanje, pri čemer se poveča prenos toplote registrov iz gladkih cevi.

1. Premer elementov je od 25 mm do 400.
2. Največji dovoljeni tlak v napravah mora biti 1 MPa.
3. Najpogostejši material registra so elektrolizirane cevi iz ogljika, nerjavnega ali nizko legiranega jekla. Na voljo so tudi gospodinjske naprave iz litega železa.

Bodite pozorni! Aluminijasti izdelki imajo večji prenos toplote kot jeklo. Vendar pa niso trajne. Kakovost hladilne tekočine močno vpliva na njihovo življenjsko dobo.

1. Šobe naprave so nameščene na tri načine: navojne, prirobljene in varjene.

Razvrstitev naprave

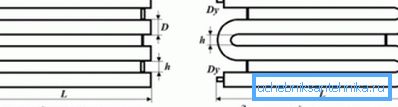

Naprava ima dve konfiguraciji.

1. Sekcijski analogi so sestavljeni iz 2/4 elementov, katerih konci so zaprti z vtikači, eliptičnim ali ravnim. Hladilno sredstvo teče skozi cev na eno stran odseka in zapusti drugo. To zagotavlja največji prenos toplote. Naprava je lahko opremljena s cevnim priključkom in priključena je zračna pipica.
2. V serpentinih (S-oblikah) so elementi povezani z loki, katerih premer je presek. Ta oblika daje napravi večjo učinkovitost, ker se območje za izmenjavo toplote povečuje. Grelec (lahko ga uporabljate za gladko togo PVC cev) nima območij z zožitvijo premera, kar zmanjša hidravlični tlak.

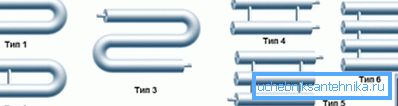

Po zasnovi obstaja 5 vrst naprav:

• dvoredni P-oblika;
• tri-vrstna naprava S;
• segmentni analogni s skakalci dveh ali več vrst;
• dvokomponentna naprava v obliki črke U s skakačkom;
• dvojni vrstni presek analoga ima skakalec.

Vrednost registra

1. Visoka raven prenosa toplote omogoča učinkovito segrevanje velikih površin s sorazmerno majhnimi dimenzijami naprave. (Glej tudi članek Povezava s kanalizacijo: funkcije.)
2. Gradnja in nameščanje registra je razmeroma preprosta.. Risba ni potrebna za to. Če želite napravo izdelati z lastnimi rokami, je dovolj, da ima varilni stroj in brusilni stroj z rezilnim kolesom.
3. Naprava lahko prenese visok pritisk (približno 1 MPa) in je odporen proti svojim skokom (hidravlični udarci).
4. Navodilo omogoča uporabo kot hladilo v registrih: voda, olje, sredstvo proti zmrzovanju, paro.
5. Zaradi svoje dolžine naprava enakomerno segreva prostor..
6. Na voljo so cenovni registri, za namestitev ne potrebujejo dodatnega pribora.

Zahtevani izračuni

Izgube glave po celotni dolžini pretoka hladilne tekočine so v veliki meri odvisne od stopnje hrapavosti sten cevi. Njihova površina se vedno razlikuje od absolutno gladke in ima nepravilnosti in izbokline.

Na tej podlagi je treba pri izračunu registra upoštevati, da strokovnjaki razlikujejo med hidravlično gladkimi in grobimi cevmi.

Grobe in gladke cevi

Velikost in oblika izrastkov sta odvisna od materiala izdelkov (najbolj gladka je cev HDPE) in stopnja predelave. Pomembni in pogoji delovanja. V svojem poteku lahko material korodira, trdni delci, ki jih vsebuje hladilno sredstvo, itd. Se lahko usedejo na stene cevi.

Stene vseh cevi so pokrite z mikro nadstropji, ki imajo povprečno višino hrapavosti izboklin. Je označen s pismom?

Na podlagi tega, kako so dimenzije hrapavosti hribovje v korelaciji z debelino laminarne folije (ali označeno?), So cevi (s turbulentnim gibanjem) razdeljene na tri vrste.

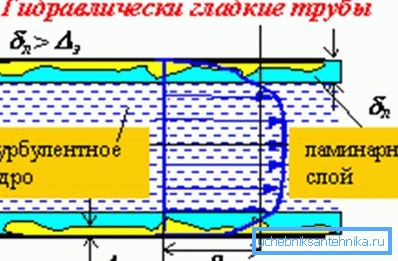

1. Hidravlično gladke cevi so izdelki najvišje kakovosti.. Če je višina mikroprostorja manjša od debeline laminarne folije, površinska hrapavost ne vpliva na gibanje hladila. Zato izguba tlaka ni odvisna od hrapavosti cevi. Stene izdelkov v tem primeru spadajo v hidravlično gladko.
2. Če je višina izrastkov večja od debeline laminarne folije, je izguba tlaka odvisna od notranjega reliefa izdelkov.. Takšne cevi pripadajo hidravlično grobi.
3. Kadar je povprečna višina tuberkulov približno enaka ravni debeline laminarne folije, so cevi stene pri prehodni kategoriji odpornosti.

Debelina laminarne folije se izračuna po formuli:

??30 • d / Rev?, Kjer:

• d je notranji premer cevi;
• Re je število Reynolds (povprečni pretok hladilne tekočine);
• ? - vrednost koeficienta hidravlične odpornosti.

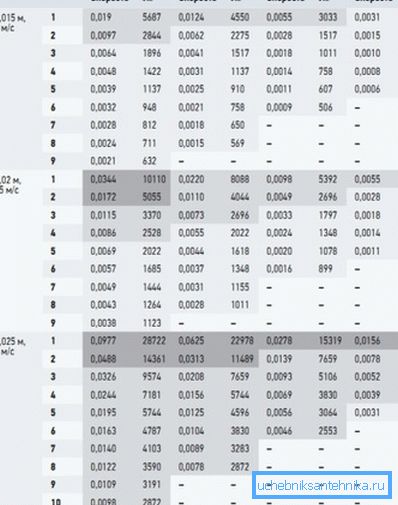

Za izračun registracij gladkih cevi za ogrevanje lahko uporabite približno količino hrapavosti hrapavosti za stene. Vrednosti so predstavljene v tabeli.

Eden od najnižjih kazalcev ima gladko PVC cev - 0,01 / 0,02 mm.

Izračun moči

Prilagajanje je mogoče storiti sami. Pred tem je treba izračunati register gladkih cevi po formuli:

Q =? • dn • l • k • (tg? To) • (1 p?).

Črke v njem pomenijo:

• ?= 3,14;
• dn - zunanji premer cevi, v metrih;
• l je dolžina preseka ali profila v metrih;
• k - koeficient prenosa toplote (11,63 W / m2 • ° С);
• tg je temperatura hladila;
• temperatura zraka v prostoru;
• ?koeficienta prihranka toplote s pomočjo izolacijskega materiala, ko ga ima register, je številka 0,6 / 0,8, če ni, koeficient je nič.

Na primer, vzemite naslednje podatke vira:

• dolžina preseka - 5 m;
• premer cevi - 159 mm;
• temperatura vode - 80 °;
• temperatura v sobi je 23 °.

S substitucijo številk v formuli dobimo skupno 1655 vatov. Vrednost označuje toplotno moč vodoravne enostopenjske naprave. Če je več razdelkov, uporabite faktor zmanjšanja za vsako od njih. To je 0,9.

Zaključek

Pri registraciji sami bodite pozorni na vrsto cevi za to v smislu gladkosti. Ta vrednost bo vplivala na izgubo toka hladilnega sredstva in posledično na učinkovitost naprave.

Videoposnetek v tem članku vam bo pomagal razumeti njegovo temo.
