Registri ogrevanja: metode proizvodnje, vrste, izračun

Kako so registri gretja iz gladkih cevi? Kakšne so? Kdaj je uporaba teh grelnikov upravičena? Nazadnje, kako izračunati register - ogrevanje mora ustrezati značilnostim prostora, kajne? Poskusimo odgovoriti na ta vprašanja.

Kaj je to?

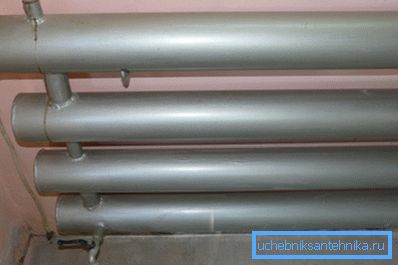

Z enostavnimi izrazi je grelni register en ali več cevi z velikim premerom, skozi katere kroži hladilnik. Cevi so povezani z mostovi in ​​opremljeni s priključki za povezavo dovodnih cevi tako, da se kroženje izvaja skozi celoten grelec.

S kakšnimi znaki je mogoče razvrščati ogrevalne registre?

Materiali

Njihova izbira ni prevelika:

• Samozavestni modeli so najpogosteje izdelani iz črnega jekla. Način povezovanja cevi, prekladi in vej - varjenje.

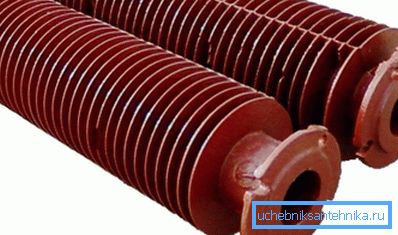

• Industrijski registri se lahko sestavijo iz cevi iz litega železa s plavutmi. Za montažo se uporabijo prirobnični spoji s paronitnimi tesnili. Poleg ogrevanja registra litega železa pogosto igrajo vlogo toplotnih izmenjevalcev, pridobivanje toplote iz produktov zgorevanja v kotlovnih hišah in v različnih panogah.

Koristno: v odsotnosti paronita pri ogrevanju vode se ga lahko zamenja s tesnili, ročno izrezane iz avtomobilske komore. Toda pri ogrevanju industrijskih prostorov s pregreto paro, bo potrebno natančno iskati paronit: navadna guma pri temperaturi 200-400 stopinj se bo kmalu začela porušiti.

Usmerjenost

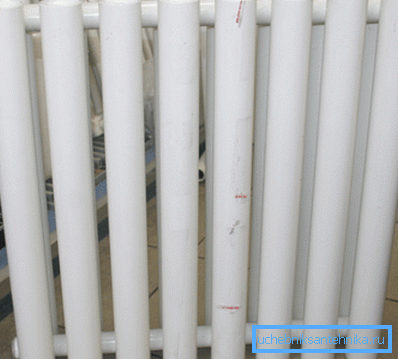

Tipični industrijski grelni register je vodoravno usmerjena cev. Vendar pa so radiatorji za ogrevanje s cevnimi jeklenimi vrati pogosto navpični.

Z enakimi skupnimi dimenzijami in enako površino, toplotna moč grelnih registarjev ne zavisi veliko od usmeritve cevi.

Vodoravna usmeritev večine izdelkov je povezana z precej navideznimi razlogi:

1. Da bi ustvarili toplotno zaveso pred oknom, mora biti grelnik popolnoma pod njim, kar pomeni dobro definirano razmerje med dolžino in višino.
2. Z vodoravnimi cevmi je veliko bolj enostavno zvariti nizek in podolgovat register.

Jumpers

Oblika in velikost registrov skakalcev sta razdeljeni na presek in S-obliko.

Navodila za izdelavo registra prve kategorije na kratko so:

1. Cevi velikega premera so rezane na segmente enake dolžine.
2. Njihovi konci so zataknjeni z diskom, razrezanimi iz jeklene pločevine, debeline 3-4 milimetrov.
3. Luknje za nadvore in šobe se razrezajo v stene cevi, po katerih jih zgrabijo in po urejanju registrske oblike sperejo.
4. Dodatni, gluhi prehodi so bili varjeni, pri čemer je bila konstrukcijska togost.

Proizvodnja takšnih registrov ogrevanja je privlačna, ker zahteva minimalno orodje: zadostuje bolgarski in varilni transformator. Cena preprostosti oblikovanja je precej visoka hidravlična odpornost naprave zaradi številnih prehodov premera.

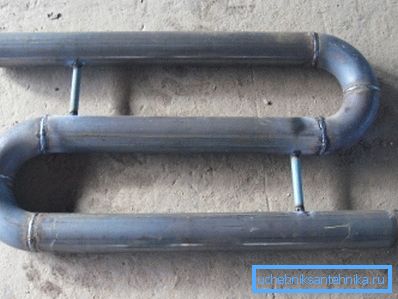

S-oblikovani registri za ogrevanje so tuljava stalnega prereza, v katerem so tanjši skakalci potrebni le za togost. Za izdelavo okroglih cevi z majhnim premerom cevi (do 50 mm) se uporablja cevni bender. Pri velikih odsekih je potrebno kupiti pripravljene pipe.

Posebni primeri

Ločeno vredno omeniti nekaj zelo radovednih modelov.

Kontinuirni register

Pri podjetjih, zgrajenih v 50.-70-ih letih prejšnjega stoletja, namesto v obliki profilov ali S-oblik, se uporablja precej zanimiva zgradba: trgovino ali pomožno sobo je okoli celotnega oboda obkroženo z nerazrešljivo cevjo. Shema je uporabna v tem, da omogoča ogrevanje sten z vzponom toplega zraka vzdolž njihove celotne dolžine.

Avtonomni register

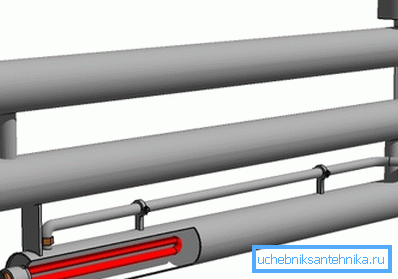

Kot samostojna grelna naprava se pogosto uporablja register, na koncu spodnjega dela katerega je nameščen eden ali več cevnih električnih grelnikov.

Izdelava naprave ima nekaj malenkosti.

• Prekrivači v njem so na obeh koncih vsakega odsekov. To zagotavlja konvekcijo hladilne tekočine.
• Naprava je odprta. Del zmogljivosti se uporablja kot ekspanzijska posoda: hladilno sredstvo zapolnjuje register le za 90-95% prostornine.
• Kot hladilno sredstvo pogosto ni vode, ki se uporablja, temveč olja (mining ali poceni mineral), ki nam omogoča, da se ne bojimo odmrzovanja.

Skupščina

Kakšna je namestitev registrov ogrevanja?

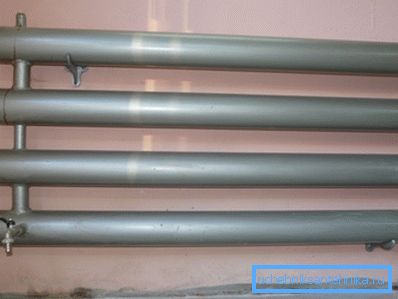

Najenostavnejši pritrditev registra je na gladki armaturi, ki je v steno premer premera 10-14 mm.

1. Stena je označena z ravnjo več lukenj, na katerih naj bodo spodnji in zgornji deli.
2. Luknje se izvrtajo s premerom manj kot pol milimetra manj od priključkov, ki jih imate.

Nasvet: Ker je vrtalnik s premerom, recimo 11,5 mm, skoraj nemogoče najti, se lahko izvrtina izvrta s premerom 10 mm in se razprostira z kovinskim svedrom 11,5 mm.

1. Profili z obrezanimi robovi se gredo v steno do globine najmanj 6-7 cm.
2. Na njih je ogrevana naprava.
3. Armature se nagnejo in se nagnejo okrog registrskega odseka. Za upogibanje z ročico segmenta cevi.
4. Presežna oprema je odrezana na mestu; konec se zaokroži z datoteko, da se izognete poškodbam.

Izračuni

Kakšen je izračun registra ogrevanja? Začnimo daleč.

Katere tehnične značilnosti grelnika je treba upoštevati pri izbiri?

• Delovni pritisk V varjenem registru očitno presega parametre postaje za centralno ogrevanje in omogoča, da prenese kateri koli vodni kladivo.
• Delovna temperatura Lahko je uganiti, da tudi ni posebnih omejitev.
• Toplotna moč. Izbira je odvisna od prostornine prostora. Pomanjkanje toplotne energije pomeni, da bo doma hladno; presežek - to bo moralo ohraniti okna odprta in prenesti osnutke.

Kako je izračunan ogrevalni register za jeklene okrogle cevi z znanim premerom?

Tukaj velja naslednja formula:

Q = Pi * Dn * L * k * Dt, kjer:

• Toplotni tok v Q-odseku v vatih.
• Pi je število pi, ki je 3,1415;
• DN - zunanji premer cevi v metrih.
• Dolžina L-profila v metrih.
• k je koeficient toplotne prevodnosti jeklene cevi, ki je 11,63 W / m2 * C.
• Dt je delta temperature med hladilno tekočino in zrakom v prostoru.

Pomembna točka: tok toplote se izračuna za eno vodoravno cev na ta način. V več vrstnem registru za vse odseke, razen prvega, se uporablja dodatni faktor 0,9: v navzgornjem toku toplega zraka iz prve cevi, ki zmanjšuje temperaturo delta.

Kako preračunati premer cevi, ki ga je prodajalec določil v centimetrih do običajnih vrednosti? Tu je tabela ujemanja velikosti:

Opomba: Daljinski upravljalnik približuje notranji premer. Da bi dobili zunanjo, je treba dvakrat dodati debelino stene cevi.

Ocenimo prenos toplote s štirimi vrstnimi zapisi iz cevi z zunanjim premerom 108 mm in dolžino 1,2 metra pri temperaturi +80 ° C in temperaturo zraka v prostoru +20 ° C.

1. V prvem odseku je toplotni tok 3.1415 * 0.108 * 1.2 * 11.63 * (80-20) = 284 vatov.
2. Za vsako naslednjo se pomnoži z 0,9. 284 * 0,9 = 255.
3. Skupna vrednost je 284+ (255 * 3) = 1049 vatov.

Ocenjevanje naprave

Poskusimo dati kratko oceno registra.

• Je izredno trpežna in napaka toleranca.
• Za razliko od odsekov z razvitimi plavuti, je enostavno očistiti prah.
• Praktično ga ne potrebuje. Medtem ko hladilno sredstvo kroži skozi napravo, se bo ogrevalo po celotni prostornini.
• Izgled - recimo, za ljubitelje. Registra ni ravno dekoriranje prostora.
• Zaradi pomanjkanja plavuti in nizke toplotne prevodnosti jekla je toplotna moč registra bistveno slabša od aluminijastega radiatorja istih dimenzij.

Sklepi

Registri bi bilo treba uporabiti predvsem za ogrevanje garaž, delavnic in industrijskih prostorov. Za stanovanje si morate ogledati bolj kompakten in dostojno gledati aluminijaste in bimetalne ogrevalne naprave.

Kot vedno, priloženi videoposnetek bralcu nudi dodatne informacije. Uspehi!
