Regulator radiatorjev ogrevanja: načrtovanje, namestitev in

Tradicionalno je bila regulacija temperature radiatorjev ogrevanja izvedena z navadnimi ventili. To pomeni, da je bila na cevi nameščena navadna pipe za vodo z oskrbo s hladilno tekočino, s katero bi se lahko povečal tok ogrevane vode ali, nasprotno, zmanjšal.

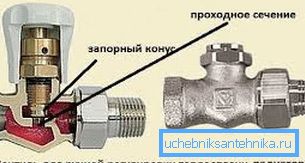

Diagram običajne ventilne naprave

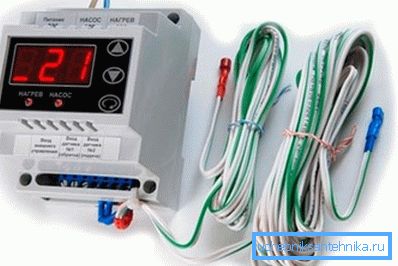

Komplet krmilne naprave za avtomatsko krmiljenje kotla

Ta rešitev je kljub enostavni izvedbi imela eno večjih pomanjkljivosti, ureditev pa je bila opravljena z lastnimi rokami, pri čemer so se zavedali osebnega dojemanja mikroklime ali termometra.

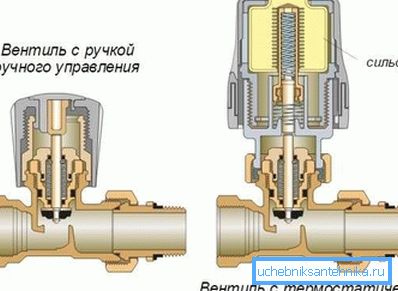

Primerjava klasičnih ventilov in termičnih glave

Bolj tehnološko napreden in hkrati enostaven način za nadzor temperaturnih parametrov je namestitev naprave, ki lahko določi potrebo po povečanju ali zmanjšanju hitrosti pretoka same hladilne tekočine.

Takšna naprava je regulator ogrevanja grelnega radiatorja - termostatska glava. Ta naprava je znana tudi po takih imenih kot termična glava ali termostat in se uporablja za samodejno vzdrževanje določenih temperaturnih parametrov v določeni prostor.

Značilnosti oblikovanja

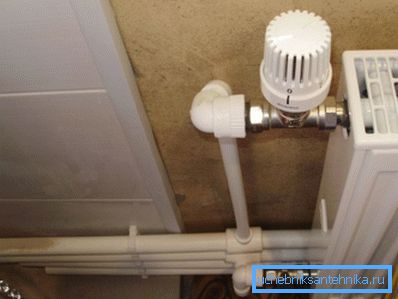

Navpično nameščen termostat

Sodoben avtomatski temperaturni regulator na radiatorju je nameščen na dovodni cevi hladilne tekočine in je zunaj majhna naprava v zaprtem ohišju.

Termostat konstruktivno sestoji iz dveh delov:

  • ventil, ki zapira in odpira tok hladilne tekočine;
  • termostatski element, ki določa interval odziva ventila.

Ohišje je podobno v konfiguraciji za telo radiatorskega ventila, vendar namesto običajnega ventila na telesu obstaja termostat. Na površini termostatske glave se uporabi meritev, ki ustreza temperaturnim režimom. V skladu z diplomo lahko nastavite želeni način, ki bo samodejno podprt.

Horizontalna postavitev termostata

V skladu z načelom delovanja so termične glave razdeljene v dve kategoriji: mehansko in elektronsko.

Razmislimo podrobneje o napravi teh sprememb.

  • Načrt mehanskega regulatorja je kljub učinkovitosti uporabe preprost. Naprava temelji na zaprti hermetični konstrukciji - mehu. Meh je napolnjen s tekočino, ki je občutljiva na kapljice tlaka - tekočine ali plina.

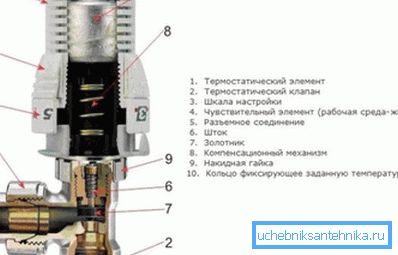

Shema naprave mehanskega regulatorja

Pomembno: Spremembe naprav, napolnjene s plinom, so še posebej občutljive na spremembe v temperaturi okolja in tlaku. Iz tega razloga morajo biti takšne naprave nameščene na teh baterijah, poleg katerih ni nobenega sprednjega štrlečega robnika.

Ker temperatura zraka v sobi narašča, se medij, ki se pretaka v meh, širi. Zato zapira zaporni ventil, ki delno ali v celoti ustavi pretok hladila v akumulator.

Z zmanjšanjem intenzivnosti pretoka hladilne tekočine se baterija ohladi in temperatura zraka v prostoru se zmanjša. Kot rezultat, je medij, ki se pretaka v meh, stisnjen in ventil odpre vrata za pretok.

Posebna prednost naprav je gladka nastavitev, saj je tekočina občutljiva na padce tlaka in gladko zapre ventil le toliko, kolikor je potrebno za izravnavo temperature;

  • Elektronska modifikacija termostatov je bolj primerna za uporabo in je stabilnejša glede vzdrževanja temperature.

Seveda je cena elektronskih naprav višja od stroškov mehanskih regulatorjev. Toda ta razlika je v celoti upravičena s preprostostjo delovanja in natančnostjo vzdrževanja danih temperaturnih parametrov na zahtevani ravni.

V fotografski elektronski termični glavi

V središču električnega termostata je programirljiv mikroprocesor. Če je mehanska naprava nastavljena na enega načina delovanja, se lahko vsak dan v tednu programira električna sprememba.

Za delovanje elektronskih naprav z uporabo standardnih AA baterij. Za lažje uporabo je v nekaterih različicah termostatov na voljo senzor za polnjenje akumulatorja.

Poleg teh razlik upoštevamo tudi naslednje posebne značilnosti:

  • Sodobni termostati so lahko izvedeni v neposredni ali kotni izvedbi. Izbira ene ali druge spremembe je pomembna z vidika enostavnosti in učinkovitosti montažnega dela;
  • Regulatorji so izdelani z različnim presekom pretoka ventila. Iz tega razloga je mogoče izbrati modele za namestitev enocevnih in dvocevnih sistemov;
  • Regulatorji so izdelani z oddaljenim ali integriranim senzorjem. Izbira določenega modela določajo konstrukcijske značilnosti radiatorja in mesto namestitve.

Kateri termostat je boljši

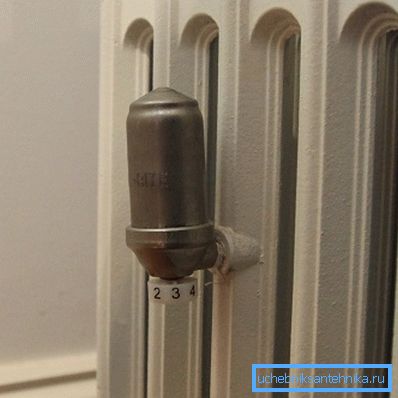

Nenavaden položaj regulatorja na odseku litega železa

Poskusimo ugotoviti, katera termična glava se izbere, tako da je nastavitev radiatorjev preprosta in učinkovita.

Katero napravo lahko izbirate - s tekočim ali plinskim napajanjem?

Praviloma prodajalci v specializiranih prodajalnah ob tej priložnosti nimajo soglasnega mnenja, saj imata obe spremembi značilne prednosti.

  • Regulatorji, napolnjeni s plinom, se odlikujejo po večjem odzivu zaznavnega elementa na spremembe v zračnem tlaku v prostoru;
  • Spremembe tekočih tipov v odzivu niso tako hitro, vendar je njihov odziv bolj natančen.

Takoj opažamo, da vrsta medija, ki se črpa v meh, ne vpliva na zanesljivost in vzdržljivost naprave.

Katero napravo želite izbrati - z vgrajenim ali z daljinskim senzorjem?

  1. Vgraditi je treba termostatske elemente z vgrajenim senzorjem, tako da je okrog njih zagotovljena prosta kroženje zraka. Če se to pravilo zanemari, bo napravo ogrevala tok, ki izvira iz akumulatorja, kar pa povzroči napačne alarme;

Pomembno: Da bi preprečili pregrevanje regulatorja, je senzor nameščen vodoravno.

  1. Termostatski elementi z daljinskim senzorjem so nameščeni v naslednjih primerih:
    • če vodilni rob štrli preko sprednje površine radiatorja;
    • če je okensko polico bližje akumulatorju na razdalji, manjšo od 100 mm;
    • če je radiator nameščen v nišo;
    • če je globina grelca večja od 160 mm;
    • če bo termostat med delovanjem pokrit z debelimi zavesami.

    Montaža regulatorjev

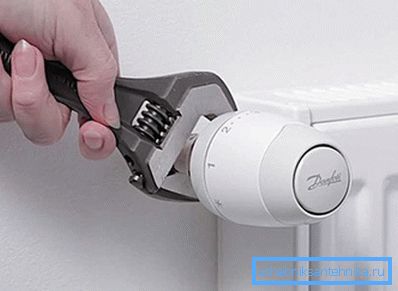

    Namestitev se izvede z nastavljivim ključem.

    Pred odločitvijo o vrstnem redu namestitve ugotovite, kako bližina zavese vpliva na lokacijo regulatorjev:

    • Z zaprtjem akumulatorja, opremljenega s termostatom, težko zavesjo ali dekorativnim zaslonom, grelnik ločimo od ostalega prostora.. Posledično regulator ne sproži sprememba temperature zraka v prostoru, temveč sprememba zraka med baterijo in zaveso;
    • Seveda se bo zrak v tej vrsti segreval hitreje kot v preostalem prostoru, zato termostat ne bo deloval pravilno.. Zato pri izbiri prostora za namestitev poskušamo poiskati dogovor, v katerem bo grelnik in regulacijski element odprt.

    Navodila za namestitev so preprosta. Telo ventila je nameščeno na vstopu v akumulator. Na ventilu je oznaka v obliki puščice, ki označuje smer pretoka hladila. Ko je ventil nameščen tako, da puščica kaže na baterijo.

    Za namestitev ventila s senzorjem ne potrebujete nobenega posebnega orodja, ki je dovolj nastavljiv ključ.

    Postopek nastavitve naprave se lahko razlikuje glede na model. Vendar pa lahko večina naprav nastavi temperature v območju od + 10 ° C do + 25 ° C.

    V večini mehanskih termostatov v postopku nastavitve ni določena določena temperatura, temveč način, ki ustreza temperaturi. Seznam načinov najdete v uporabniškem priročniku, ki je priložen k pridobljenemu termostatu.

    Zaključek

    Kljub temu, da ima trg široko paleto regulatorjev, je najboljša rešitev za udobno delovanje ogrevalnega sistema termostat.

    Po statističnih podatkih pravilna namestitev električne termične glave omogoča prihranek do 20-30% energije pri delovanju avtonomnega sistema. Poleg tega je v vseh sobah enaka temperatura enakomerno udobje in udobje.

    Imate kakšna vprašanja? Več uporabnih informacij najdete tako, da gledate videoposnetek v tem članku.
