Regulatorji temperature za ogrevanje - osnova "pametnega"

Bilo bi veliko lažje, če bi bila temperatura na cesti ves čas v letu, potem ne bi bilo treba prilagajati ogrevanja. Toda v zimskem času, hude zamrznitve nadomestijo odmrznitve s pozitivno temperaturo in obratno, jasno je, da se mora ogrevalni sistem ustrezno odzivati ​​na vremenska presenečenja.

Načini prilagoditve ogrevanja

Vsaka naloga ima praviloma več načinov za rešitev, prilagoditev ogrevalne operacije pa ni izjema.

Razlikujemo lahko naslednje metode prilagajanja:

• najpreprostejša možnost je namestitev posebnega regulatorja pred vsakim radiatorjem. Tovrstni termostati za ogrevanje doma se lahko uporabljajo v vseh, brez izjeme, ogrevalni sistemi, in načelo delovanja je, da je tok hladilne tekočine preko akumulatorja urejen;

Bodite pozorni! V več primerih, na primer v mestnih stanovanjih, je ta metoda prilagoditve edina, ki je na voljo.

• če je osnova delovanja regulatorja temperature podatkov o spremembi temperature zraka v prostoru (ali zunaj), potem nastavitev delovanja kotla omogoča spremembo temperature medija za prenos toplote. V tem primeru je regulacijska naprava nameščena neposredno na kotlu;

• Cirkulacijske črpalke "Smart" z rahlim raztezkom, lahko pa jih imenujemo tudi regulatorji ogrevanja. Če je na radiatorju nameščen običajen regulator, se črpalka nahaja neposredno na kotlu (v cevovodu, ki oskrbuje hlajeno hladilno sredstvo). Postopek prilagajanja se izvaja s spreminjanjem hitrosti vrtenja rotorja črpalke.

Od teh metod se prvi šteje za najbolj prilagodljiv, saj vam omogoča, da spremenite temperaturo ne samo v eni sobi, temveč tudi v posameznih radiatorjih. Preostali dve možnosti spremenita delovanje ogrevalnega sistema kot celote, to pomeni, da se bo temperatura takoj spremenila v vseh prostorih v hiši.

Regulatorji temperature za radiatorje

Takšne naprave so termična glava, ki je nameščena na mestu dovodne cevi neposredno pred akumulatorjem. Načelo delovanja je preprosto - ko temperatura v prostoru preseže vnaprej določeno mejo, naprava preprosto rahlo zmanjša notranji premer cevi in ​​se volumen hladilnega sredstva, ki vstopa v akumulator, ustrezno zmanjša.

Najenostavnejši ročni regulator je navaden priključek, pri čemer je treba nastaviti ročno. Ampak pogosteje so uporabljali avtomatske modele.

Vrste termostatov

Če je glavno merilo izbrano načelo delovanja, se lahko vse naprave te vrste razdelijo na mehanske in avtomatske. V mehaničnem človeku regulira temperaturo z lastnimi rokami, pri čemer se stalno vrti ventil v samodejnem stanju - po nastavitvi naprave deluje sam.

Razvrstite lahko tudi po lokaciji senzorja.

Obstajajo tri možnosti:

• temperaturni senzor je nameščen neposredno v termični glavi (v tem primeru morate še posebej pazljivo nadzorovati namestitev regulacijske naprave, ker je bližnji grelni radiator);
• senzor je postavljen na nekaj metrov - omogoča natančnejše reguliranje dela ogrevanja;

• Senzor je nameščen zunaj, zato imamo vremensko odvisen regulator ogrevanja. Takoj se bo odzval na spremembe temperature zunaj.

Bodite pozorni! Pri uporabi notranjih temperaturnih senzorjev vedno obstaja časovna razlika med spreminjanjem vremenskih razmer na cesti in spreminjanjem načina delovanja ogrevanja. Ta problem rešuje uporaba zunanjih toplotnih senzorjev.

Naprava, načelo delovanja in priprava termostata na delo

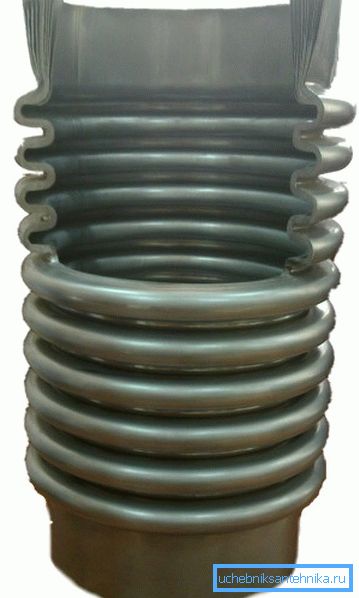

Termostati za radiatorje, ki delujejo v avtomatskem načinu, uporabljajo lastnost tekočin in plinov, da se raztezajo in se pri segreti / hlajeni. V glavi je hermetična komora (meh), v kateri je delovna tekočina ali plin.

Stena meha je valovita, tako da se ob spremembi notranjega volumna podaljša ali skrajša. Zaradi tega se spremeni lumen v cevi, ki hladilno tekočino dovaja v radiator.

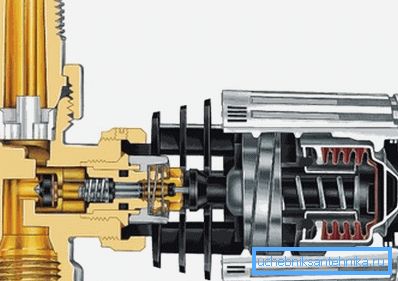

Na sliki spodaj je prikazana termična glava naprave Danfoss. Videti je, da bo ventil, ko se podaljša, delno blokiralo dovodno cev.

Tudi pri uporabi avtomatskih naprav boste morali predhodno prilagoditi.

Ogrevalni radiatorji so nastavljeni po naslednjem vrstnem redu:

• Najprej morate zagotoviti gladek pretok hladila v radiator, tako da se ventil popolnoma odpre;
• takoj ko sobna temperatura presega zahtevano vrednost 5-7 ° C, se ventil popolnoma zapre;
• zdaj morate počakati, dokler sobna temperatura ne pade na želeno vrednost;
• takoj, ko se temperatura postane udobna, lahko ventil počasi odprete, dokler se radiator ne segreje in sliši zvok vode. Predpostavimo, da je termostat za radiatorje nastavljen in pripravljen za odhod.

Prilagajanje konvektorjev

Pogosto se namesto običajnih baterij za talno ogrevanje uporabljajo vnutripolnye konvektorji. Značilnost takšnih naprav je, da namestijo ventilator za izboljšanje izmenjave zraka.

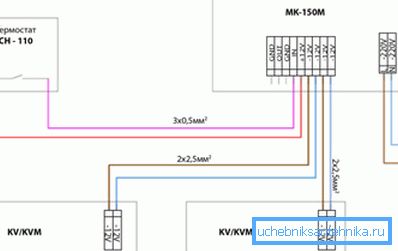

Regulator hitrosti ventilatorja grelnika omogoča zmanjšanje količine zraka, ki poteka skozi plavuti konvektorja, zaradi česar se temperatura v prostoru spreminja. Brez nastavitvenih naprav ventilator vedno deluje s 100% vrtljaji.

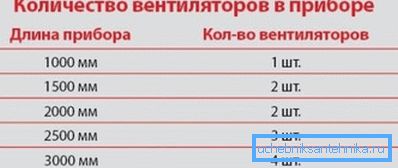

V naprednih modelih, potem ko se temperatura v sobi zmanjša za 1,5 ° C, se ventilator vklopi in zaradi puhala poveča hitrost prenosa toplote grelnika. Poleg tega lahko en regulator hkrati deluje z več ventilatorji.

Nastavitev kotla

V zasebnih hišah lahko spremenite način delovanja ogrevanja v širšem obsegu, lahko uporabite naprave, ki uravnavajo delovanje kotla kot celote. To bo zmanjšalo temperaturo hladila v sistemu in rešilo 2 problemov hkrati: prihranite pri gorivu in zagotovite optimalno temperaturo v sobah.

Naprave za nastavitev delovanja kotla

Tovrstni regulatorji segrevanja sestavljajo 2 bloki:

• 1. blok - je sestavljen iz termičnega senzorja, ki ga lahko postavite tako v prostor kot na cesto. Postavitev na cesto ima številne prednosti, zlasti se poveča hitrost odziva sistema na spreminjajoče se vremenske razmere;
• 2. blok - ustrezna nastavitvena naprava, ki se nahaja v neposredni bližini kotla. Med njimi sta obe enoti povezani s kovinsko žico.

Načelo delovanja naprave temelji na dejstvu, da se električne značilnosti prevodnikov spreminjajo s spremembo njihove temperature. Glavni delovni element termostata je termoelement ali termistor.

Načelo njihovega dela je nekoliko drugačno:

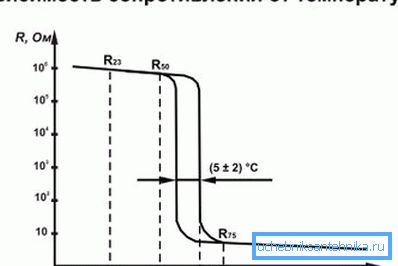

• električni termostati ogrevanja z uporabo termistorjev zapisujejo spremembo upora termistorja;

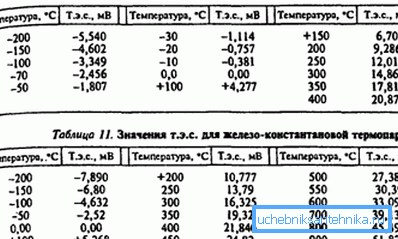

• Obstajajo naprave, ki uporabljajo termoelement - to je ploščo, varjeno iz dveh različnih kovin. Vrste kovin so izbrane tako, da na stičišču nastane dovolj velika potencialna razlika, s spremembo temperature spajkalne točke pa se spremeni tudi potencialna razlika.

Ta termostat vam omogoča nadzor temperature v širokem razponu, ne glede na moč ogrevalnega sistema. Uporablja se lahko tako v zasebni gradnji kot tudi v večnadstropnih zgradbah, kaskada termistorjev pa v tem primeru omogoča ustvarjanje inteligentnega ogrevalnega sistema.

Primeri naprav, ki upravljajo delovanje kotla

Takšne naprave se močno razlikujejo glede na kompleksnost zasnove, možnost programiranja obnašanja v različnih dneh in v različnih časih dneva ter natančnost nadzora temperature.

Za večjo kompleksnost in stroške lahko prinesete več modelov:

• regulator ogrevanja prostorov VRT 40 - lahko imenujemo ena od najpreprostejših naprav za prilagajanje delovanja kotla (spada v razred analognih električnih krmilnikov). Temperaturni način je nastavljen ročno in temperaturni senzor se nahaja neposredno v prostoru. Poleg več temperaturnih načinov ni dodatnih nastavitev;

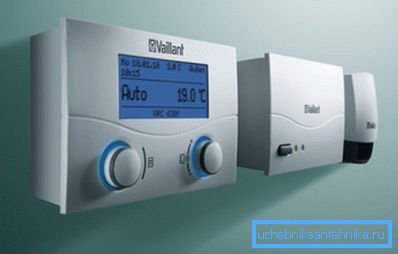

• avtomatski regulator ogrevanja Calormatic 430 - zagotavlja večje možnosti za nadzor temperature. Se nanaša na elektronske krmilnike z zaprto logiko (to pomeni, da lahko uporabite le načine delovanja, ki jih zagotovi proizvajalec). Ta naprava je približno 13-15 krat večja od modela VRT 40;

• Vzlyot-RO 2 - med napravami na trgu za prilagajanje ogrevanja se lahko imenuje vodilna v fleksibilnosti in natančnosti regulacije. Poleg tega lahko uporabnik nastavi poljuben način delovanja, ker se ta naprava proizvaja z odprto logiko, torej se lahko reprogramira. Res je, da je pri tem nekaj slabega - povprečni potrošnik verjetno ne želi, da bi se z natančnimi nastavitvami ukvarjal, cena pa bo dvakrat pomislila pred nakupom.

Naprave, kot je slednje na seznamu, se najpogosteje uporabljajo v industriji v prostorih, kjer so temperaturni pogoji še posebej pomembni. Takšne naprave poleg enostavne nastavitve omogočajo, da se jih uporablja za zbiranje statističnih podatkov in celo za raziskovalne namene, vendar običajni termostati za radiatorje niso primerni za te namene.

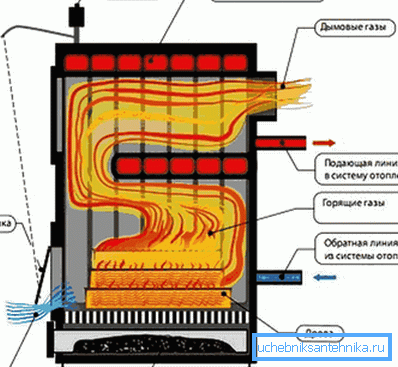

Prilagajanje delovanja kotlov na trda goriva

V plinem ali električnem kotlu regulacijska enota regulira bodisi temperaturo ogrevanja izmenjevalnika toplote (električni kotel) ali frekvenco in trajanje plinskega gorilnika (plinski kotli). Pri kotlih na trda goriva se proces gorenja goriva ne more prekiniti vsakih 20-30 minut, zato je za prilagoditev njihovega delovanja potrebno drugačno načelo.

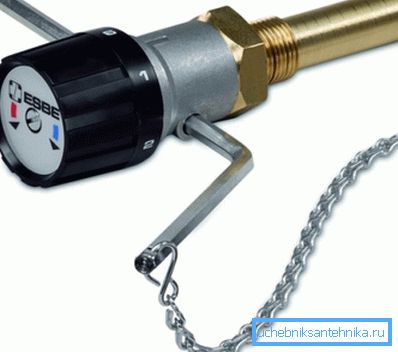

Hitrost izgorevanja goriva in s tem intenzivnost proizvodnje toplotne energije je odvisna od stopnje izgorevanja goriva, ta vpliv pa neposredno vpliva na potiskanje. Osnutek regulatorja za kotle na trda goriva spreminja količino svežega zraka, ki vstopa v zgorevalno komoro, in tako regulira delovanje kotla kot celote.

Med delovanjem takšna naprava stalno spremlja temperaturo hladilne tekočine (v ta namen se uporablja potopni votli tulček), dejanska sprememba položaja kotla se izvede z mehanskim prenosom.

Po namestitvi morate konfigurirati regulator, navodila za nastavitev so videti takole:

• vrtenje gumba za nastavitev želene temperature;

Bodite pozorni! Če je naprava nameščena vodoravno, potem morate uporabiti rdečo lestvico, če je navpično-rumena.

• po tem je treba poplaviti ogrevalni kotel in temperaturo prenesti na zahtevano;
• potem je veriga nameščena na ventil. Pomembno je, da se ne zamaši, največja prostornina prostega kolesa ne sme presegati 1 mm.

Takšen termostat za ogrevanje spremeni velikost reže, skozi katero vstopi svež zrak. Takoj, ko temperatura presega zahtevano vrednost, termostat skozi sistem vzvodov nekoliko poveča tokokrog in z njim dušilec poveča tudi pretok zraka, zato se proces zgorevanja nadaljuje intenzivno.

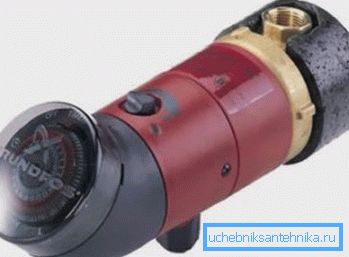

Nastavitev ogrevanja z obtočno črpalko

V preteklosti so bile uporabljene neregulirane črpalke, to pomeni, da ni bilo mogoče regulirati toka hladilne tekočine skozi cevi. Danes takšne rarosti najdemo le v starih stavbah, v večini primerov pa jih nadomestijo nastavljive cirkulacijske črpalke.

Če običajen regulator k grelnemu radiatorju spremeni tok hladilne tekočine v ločenem radiatorju, potem sprememba načinov delovanja črpalke vpliva na učinkovitost celotnega ogrevalnega sistema kot celote. Na primer, ponoči se hitrost rotorja zmanjšuje, ker ni potrebe po intenzivnem ogrevanju.

S kompleksnejšimi modeli lahko prilagodite način delovanja naprave ob dnevih tedna in ob dnevu. Razpoložljivi načini delovanja so "Party", "Vacation", "Weekend" itd.

Shema ogrevalnega sistema omogoča vgradnjo črpalke neposredno pred kotlom v odseku cevovoda s hlajenim hladilom. Če ga poskusite namestiti na izhodu kotla, bo visoka temperatura hladila znatno zmanjšala vzdržljivost črpalke.

Povzemanje

Ogrevalni radiatorji s termostatom omogočajo ustvarjanje resnično "pametnega" ogrevalnega sistema, ki se prilagaja spremembam vremenskih razmer. Medtem so regulatorji akumulatorjev daleč od edinega načina za nastavitev delovanja ogrevalnega sistema. Predlagani material - poskus, da povzamemo obstoječe načine za prilagoditev ogrevanja v hiši.

Video prikazuje primer povezovanja termostata s kotlom.
