Sam sam pirilizator

Na žalost takšen blagoslov kot zemeljski plin še ni na voljo vsem. Zelo veliko lokacij ni uplinjeno. V takšni situaciji ljudje uporabljajo ogrevalne kotle za ogrevanje svojih domov. Prvi so dragi zaradi visokih stroškov električne energije. Pomanjkljivost drugega je zelo nizka učinkovitost: skoraj polovica toplote "gre" v ozračje. Povečanje ugodnega učinka in prihranek toplote bo pripomoglo k procesu pirolize. Kotli, ki delujejo na tem principu, se imenujejo kotli pirolize. Ker so industrijski modeli precej draga, ljudje s poklicem varilca, seznanjeni z risbami in zmožni delati z orodji, raje izdelajo pirolizni kotel z lastnimi rokami.

Načelo delovanja

Načelo delovanja

Pirotilni kotel je v bistvu naprava za ogrevanje trdnega goriva. Lahko deluje na les, premog, brikete ali pelete. Za vsako vrsto goriva naredite lastne izračune.

Splošno načelo delovanja je, da vsa goriva gorijo z omejenim dostopom zraka. Uporablja se toliko, kolikor je potrebno za minimalno gorenje s sproščanjem plina, v katerem so prisotni hlapni ogljikovodiki in ogljikov monoksid. Tako dobljeni plin vstopi v drugo komoro, se zmeša z zrakom in opeče tam, ki oddaja ogromno količino toplote. Zaradi tega načina izgorevanja goriva praktično ni pepela ali emisij v ozračje, ogrevanje hladilne tekočine pa traja do dva dni na enem bremenu.

Komponente

Komponente

Naprava za kurjenje pirolize naprave sestoji iz:

  • pisarne za natovarjanje goriva - požarna komora, z vrati;
  • re-zgorevalne komore - plin, ki ga oddaja v njem;
  • pihal, v katerem pepel nabira;
  • spodnja vrata, ki zapirajo zgorevalno komoro plina in pihal;
  • šobe, skozi katere plin vstopi v zgorevalno komoro;
  • dimnik za odstranjevanje produktov izgorevanja z loputo za nadzor zgorevanja;
  • ventilator, ki oskrbuje zrak s komoro za ponovno gorenje;
  • rešetkaste palice;
  • dušilci za dovod zraka v peč;
  • odprtine za čiščenje depozita v bakru;
  • odvajanje vode iz kotla;
  • izhodne cevi za dovod in vračanje ogrevalnega sistema;
  • toplotna izolacija telesa kotla;
  • varnostna oprema, ki vključuje potisne senzorje, merilnik tlaka, toplotni senzor.

Zaporedje dela

Zaporedje dela

Pred začetkom dela na proizvodnji kotla je treba razmisliti, kako to storiti pravilno. Običajno začnejo izvajati izračune, ne da bi jih pripravili na montažno shemo, je nemogoče. Povedati je treba, da se napake v fazi izračuna lahko kasneje spremenijo v nepravilno delovanje kotla, prav tako kot je napačno izdelana enota lahko nevarna. Če naredite izračune in risba sama ne deluje, lahko naročite to delo strokovnjakom.

Glede na risbo so izdelani kovinski rezini kotla. Za to potrebujete kovino debeline 5 mm za notranjo strukturo in 3 mm za plašč trupa. Potrebujemo tudi cevi, v katerih bo krožil ogrevan zrak, zaradi česar se grelnik ogreva. Potrebovali boste tudi dimnik, dušilnike, vrata, tesnila iz steklenih vlaken, ventilator. Vse to lahko kupite v trgovini.

Toplotni izmenjevalec

Za toplotno izolacijo komore za ponovno zgorevanje je treba kupiti opečne opeke. Izolacija telesa kotla je narejena iz materialov, ki dobro ohranjajo toploto in film folije.

Na primer, upoštevajte izdelavo kotla na 25 kW. Iz kovine smo izrezali robove takšnih velikosti:

  1. Zunanje stene telesa kotla: sprednje in zadnje dimenzije 1039-618 mm, stranske dimenzije 1039-880 mm, zgornje in spodnje dimenzije 880-618 mm.
  2. V sprednji zunanji steni kotla izdelujemo pravokotne odprtine za peč in aspit, ki se nahajajo v sredini. Dimenzije vrat peči so 400 x 400 mm, sama peč je 350 x 350 mm. Dimenzije vrat naredijo več, ker je potrebno zagotoviti mesto za utor, v katerem bo pečat položen. Za poenostavitev svojega življenja lahko kupite gotova vrata pravilne velikosti. Odprite luknjo na razdalji 108 mm od vrha obdelovanca. Zunanje dimenzije vrat pepela so 400 x 200 mm, dimenzije lukenj pa 350 x 150 mm. Na dnu obdelovanca imeti luknjo na razdalji 88 mm. Tudi na sprednji steni kotla je pravokotna luknja za dovod zraka in ovalne luknje za ročaje dušilcev, ki uravnavajo dovod zraka v komoro za naknadno vžig in dimnik.
  3. V zadnji zunanji steni kotla naredite luknjo za dimnik, ki se nahaja v sredini. Njegova velikost je odvisna od premera cevi dimnika. Pred začetkom dela pri montaži kotla, je kupljen, pripravljen skupaj z ventilom.
  4. Na zadnji steni vodoravno na razdalji 202 mm od središča in navpično na razdalji 373 mm naredijo luknje za vračanje hladilne tekočine v ogrevalni sistem. Njene dimenzije so odvisne od premera obstoječega ogrevalnega sistema.
  5. Predvideni so tudi izhodi za vstop hladne vode v grelnik in za dovod tople vode v zaščiten toplotni izmenjevalec. Premer izhodov teh cevi je 3/4 palca. Postavite jih vodoravno na razdalji 200 mm od središča. Navpična oskrba s toplo vodo se nahaja na razdalji 725 mm od čistega poda. Razdalja med vročo in hladno vodo je 255 mm. Tudi vodoravno, na razdalji 145 mm od središča in navpično na razdalji 990 mm, izrežite dovodne luknje, hkrati pa namestite šobo za varnostno skupino.
  6. Vodoravno na razdalji 198 mm od središča in navpično na razdalji 980 mm se za sklop toplotne varovalke senzorja izreži pol-palčna luknja. Na dnu obdelovanca na razdalji 137 mm od čistega dna v sredini naredite luknjo za praznilno cev in premer ekspanzijske posode ?.
  7. V obdelovancu za zgornji del kotla naredite luknje za izhodni krmilnik kotlovskega tokokroga. Dimenzije so standardne, saj se pred montažo kotla kupijo v končni obliki. Skupna višina kotla od čistega dna do vrha krmilnika naj bo 1190 mm.
  8. Izrezani iz kovinskega profila U-oblikovane noge za kotle z dolžino 765 mm.
  9. Od kovinske pločevine debeline 5 mm se notranjost kotla razreže v dimenzije (p? R? C): peč 468? 780? 346 mm, komora za naknadno vžiganje 468? 780? 256 mm, pepelnik 468? 780? 250 mm. Zgornjo ploščo za peč je daljša za varjenje cevi za prenos toplote. Zato zagotovite mesto za luknje. Enako je na voljo v pepelu spodnjega pepela.
  10. Pravokotna odprtina za šobo 130 × 200 mm je izrezana v spodnjem bloku dimnega prostora.
  11. Cevi s premerom 50 mm za izmenjevalnik toplote so razrezane na dolžino 730 mm v količini 4 kosi.
  12. Kosi cevi odrežite za oskrbo z oskrbo, povratno, toplo in hladno vodo. Premer cevi je izbran v skladu z odstavkom 1, dolžina pa je prikazana na diagramu.

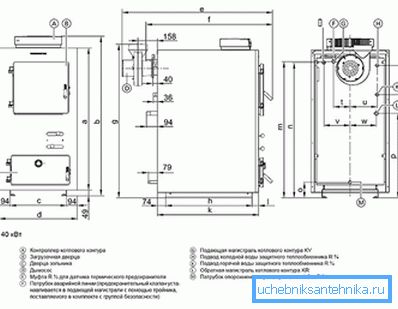

Pirozno vezje kotla

Deli, ki so razrezani po velikosti s pomočjo obločnega varjenja, so združeni v eno strukturo v skladu s shemo.

Luknje za cevi so izrezane z žagovino (kotel je sestavljen doma). Pritrdite dimnik z zapahom. Njegova ekstremna točka naj bo oddaljena od 1289 mm od roba ročaja vrat peči. Od roba lijaka do enake ročice naj bo 1101 mm. Notranjost zgorevalne komore plina je opečena z opeko. Izolirajte tudi komorna vrata.

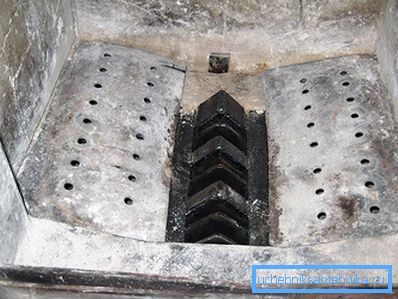

Ognjišče

Ko so kovinski deli notranje konstrukcije sestavljeni na podstavkih, je zunanji kovček varjen. Potrebni so distančniki, da se izognemo deformaciji kovine. Vrata, avtomatizacija in vse, kar je potrebno glede na shemo in v skladu z dimenzijami, ki so navedene v tem dokumentu, so pritrjene na končni kotel. Noge kotla so nameščene na razdalji 41 mm od sprednjega zunanjega roba kotla. Razdalja med njima mora biti 430 mm. Končni kotel je zavit v toplotno izolacijo in je opremljen z dekorativnim ohišjem.

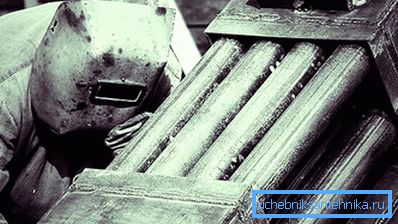

Nekaj ​​odtenkov

Nekaj ​​odtenkov

Če je vse pravilno izračunano in zbrano, potem bo dimnika praktično brez dima. Obstaja še nekaj drugih odtenkov:

  1. Dimenzije kotla so odvisne od njegove zmogljivosti.
  2. Peč domača kotel je nekoliko višja od peči industrijskih kotlov.
  3. Konfiguracija lijaka peči je najbolje izvedena pravokotno.
  4. Za nadzor količine goriva in zraka morate omejiti. Izdelan je iz cevi s premerom 76 mm in dolžine, ki je rahlo daljša od kotla. Disk je privarjen na spodnji del zamaška, ki ima štiri-centimetrsko režo s cevnimi stenami, v njej pa je odprtina za luknjo v pokrovu kotla.
  5. Cev za hladilno tekočino je izdelana s pregibom za večji prenos toplote.
  6. Kolićino hladilnega sredstva, ki vstopa v kotla, krmili ventil, nameśćen zunaj kotla.

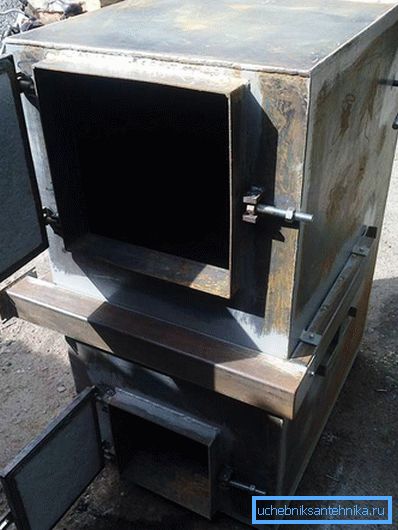

Kotel

Torej je kotel pirolize pripravljen. Morda imate osebne izkušnje pri izdelavi takšne naprave za ogrevanje hiše. No, vam bomo hvaležni za dragocena navodila, navedena v komentarjih članka.

Morda vas bo zanimalo, da se seznanite s spremljajočimi gradivi našega spletnega mesta:

  • Značilnosti kondenzacijskega kotla
  • Značilnosti izbire radiatorjev za ogrevanje
  • Kako narediti kotlovnico v zasebni hiši
  • Kaj so vakuumski radiatorji

Video

Kako narediti pirolizni kotel 15-25 kW? O tem si lahko ogledate tako, da gledate videoposnetek:

Sheme

Zahvaljujoč shemam lahko bolje razumete, kako deluje kotel pirolize in kakšne so prednosti pred analogi:

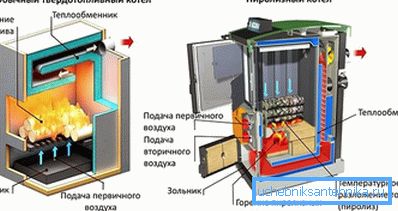

Načelo delovanja značilnega kotla na trda goriva in pirolize

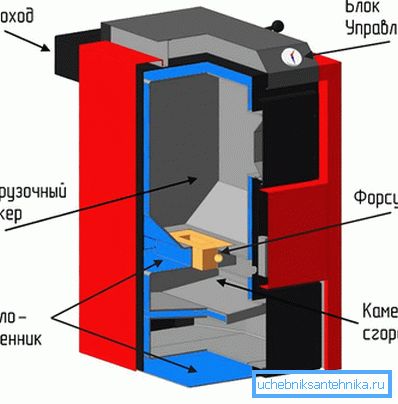

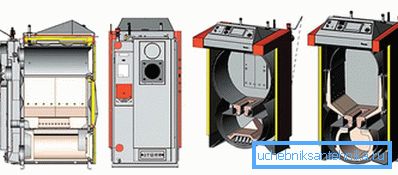

Pilerna naprava kotla

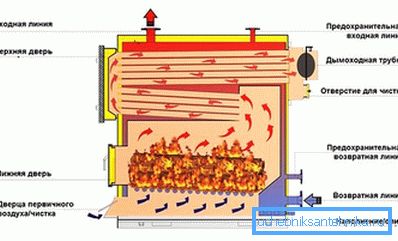

Ogrevalni sistem izpušnih plinov

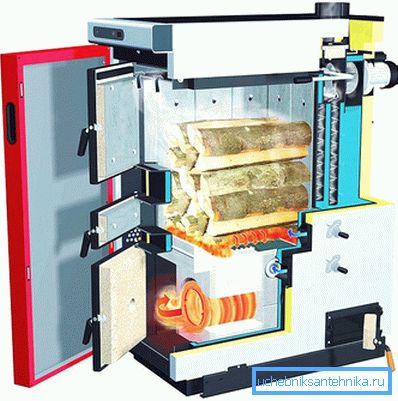

Shema delovanja kotla za pirolizo

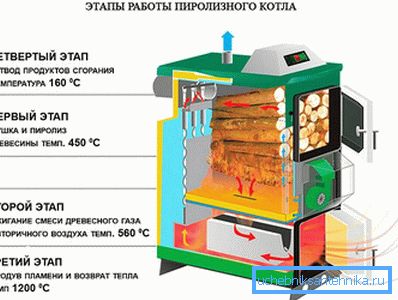

Stopnje kotla
