Sekcijski radiatorji: naprava integrirane in presečne

Razen dejstva, da se za proizvodnjo baterij uporabljajo različne kovine, se lahko oblikovanje radiatorja razlikuje. Zlasti je mogoče izpolniti modularne (presečne) radiatorje in trdne. Vsak tip ima številne prednosti in je za informirano izbiro bolje razmisliti o tem, v kakšnem položaju so primerni bimetalni radijatorski grelniki radiatorjev in ko bodo ustrezni modeli.

Sekcijski radiator

Pribor enodelnega in pregradnega radijatorja

Naprava grelne baterije je odvisna od uporabljenega materiala:

  • Klasični litoželezni radiatorji prevzamejo prisotnost 1 ali 2 kanalov za kroženje hladilne tekočine. Proizvajajo se, praviloma sekcijske, ločeni odseki so med seboj povezani preko noža z levimi in desnimi navoji na različnih straneh;

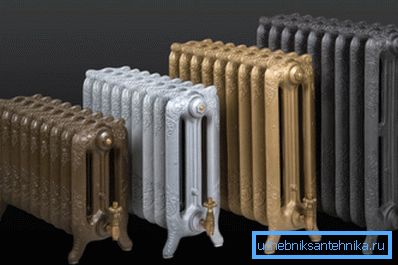

Litoželezni akumulatorji so prav tako izdelani v oddelku

Bodite pozorni! Ko zavrtite bradavico, so sosednji deli tesno pritegnjeni drug do drugega, vendar to ni dovolj, da bi zagotovili tesnjenje spoja. Zato se nujno uporabljajo tesnilni tesnili.

  • Aluminijasti modeli so različni, saj lahko vsak posamezen odsek vsebuje več elementov. Seveda več spojev ne koristi trajnosti;
  • Jekleni sekcijski radiator je odlikovan z visoko trdnostjo in sposobnostjo prenosa visokega tlaka v ogrevalnem sistemu. Tudi delovna temperatura hladila se lahko dvigne na temperaturo nad 100 ° C. Kar zadeva vrste gradnje, je lahko presek, plošča in cevast (registracija), jeklo omogoča proizvajalcem, da uporabljajo skoraj vrsto konstrukcije;
  • V zadnjem času so postali priljubljeni bimetalni radiatorji, v katerih hladilno sredstvo kroži skozi jeklene cevi, vendar so plavuti iz aluminijastih cevi. Lahko se zgodi kombinacija bakra + aluminij.
Na sliki je prikazano, da so aluminijasti rebri nameščeni na vrhu jeklene cevi.

Uporaba aluminijastih plavutic zmanjšuje težo in zagotavlja hitro segrevanje radiatorja. V sodobnih modelih je zasnova rebrov optimizirana tako, da se zrak premika v smeri od spodaj navzgor. To je v spodnjem delu hladen zrak, v zgornjem delu pa je že segret.

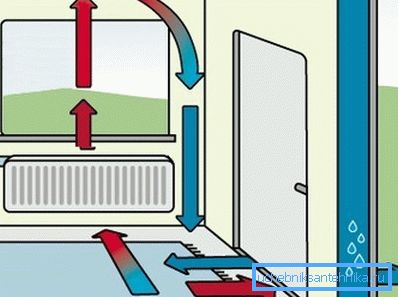

Vzorec zračnega gibanja

Pri oblikovnih značilnostih je mogoče opaziti prisotnost dodatnih ojačitev med aluminijastimi ploščami. Proizvajalci to zapisujejo v dostojanstvo svojih radiatorjev, vendar dejansko ni nobene posebne koristi od te inovacije, cena pa rahlo narašča. Kljub temu pa večina baterij preprosto visi na steni in med delovanjem nima občutnih mehanskih obremenitev, zato visoka togost preprosto ni potrebna.

Značilnosti delovanja in izbire radiatorja

Razlike v oblikovanju ne vplivajo le na videz radiatorja. Njegova toplotna zmogljivost in zanesljivost delovanja sta odvisna od tega (več sklepov, bolj šibke točke, ki lahko v prihodnosti povzročijo puščanje).

Primerjava monolitnih in trdnih radiatorjev

V tem trenutku se pogosto uporabljajo segmentne ogrevalne baterije. To je mogoče razložiti z dejstvom, da je zaradi spremembe števila odsekov enostavnejše za proizvajalce, da uravnavajo toplotno moč celotne naprave.

Delo je praviloma strukturirano na naslednji način:

  • standardni oddelki so izdani (toplotna moč enega doseže 170-200 W);
Videz enega odseka
  • potem je baterija sestavljena iz tovarniških delov. Pri tem upošteva dimenzije prostora.

Bodite pozorni! Načeloma lahko tudi odstranite nepotrebne odseke z lastnimi rokami ali obratno, dodate manjkajoče. Vendar ni nobenega zagotovila, da bo pri montaži akumulatorja mogoče ponovno doseči tovarniško tesnjenje spojev med sekcijami, zato je bolje, da ne tvegate.

V montažni strukturi je nekaj pomembnih pomanjkljivosti:

  • sklepi - možni viri problemov v prihodnosti;
  • Takšna baterija je zasnovana za standardni tlak v ogrevalnem sistemu, to pomeni, da uporaba hladilne tekočine z delovno temperaturo nad 100 ° C ni priporočljiva.

Na prodajnih in trdnih modelih radiatorjev. Vse razlike so v tem, da je baterija narejena takoj v polni velikosti. To pomeni, da jeklene cevi delujejo kot okvir (hladilno sredstvo kroži vzdolž nje), v tovarni pa so nameščeni aluminijasti profili.

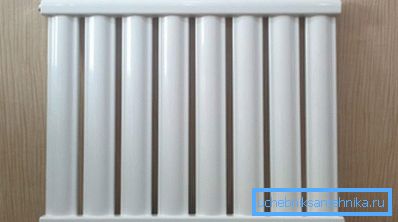

Enodelni grelni radiator

Pri tej zasnovi je pomanjkljivost, da je nemogoče povečati toplotno kapaciteto naprave z dodajanjem dodatnih delov. Toda v prednosti bi bilo treba zabeležiti možnost povečanja tlaka v ogrevalnem sistemu in temperature hladilne tekočine na 120-150 stopinj. Takšni radiatorji so idealni za avtonomni ogrevalni sistem.

Kaj iskati pri izbiri

Navodila za izbiro so običajno zmanjšana na preprost izračun najmanjše zahtevane toplotne moči naprave glede na površino prostora. Lahko uporabite poenostavljeno metodo in nadaljujete z dejstvom, da pri 10m2 potrebujete najmanj 1 kW toplotne kapacitete akumulatorja (ta vrednost mora biti navedena v dokumentaciji za grelec).

Bodite pozorni! Navedena odvisnost velja samo za zgornje meje višine 2,7 m, če pa so zgornje meje visoke, je treba doseženi rezultat povečati za približno 15%. Pri določanju zahtevane toplotne moči je treba upoštevati tudi število oken in vrat v prostoru, vrsto izolacije, namestitev itd.

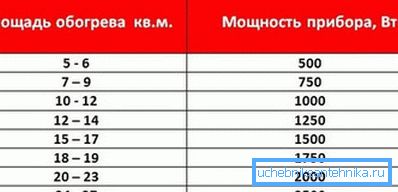

Okvirna priporočila za moč baterije, odvisno od posnetka

Poleg prenosa toplote je treba paziti tudi na vse vrste uporabnih stvari, kot so talne obloge ali držalo za brisače.

Omogočili vam bodo uporabo baterije za reševanje manjših težav v gospodinjstvu:

  • držalo za brisače za pregradne radijatorje je uporabna naprava, ki omogoča, da posušijo brisače, majice in druge majhne predmete okoli akumulatorja. Zunaj je videti kot kovinska cev (nerjavno jeklo), ki je vstavljena v plastične nosilce. Nosilci so izdelani v obliki sponk z režami, jih preprosto postavite na aluminijasto ploščo, namestite tak dodatek k akumulatorju, mora imeti vsaj 6 delov;

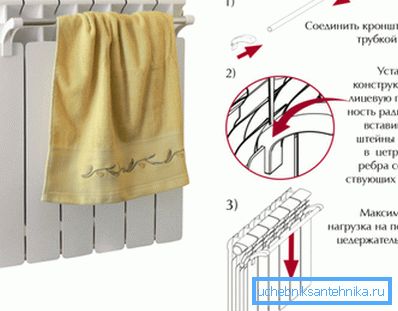

Enostavno držalo za brisače

Bodite pozorni! Če poskušate posušiti obleko na samem radiatorju, obstaja velika nevarnost, da ga preprosto zgorete, plavuti segrejejo do visoke temperature in rjave trakovi lahko ostanejo na tkanini. Nosilec brisač onemogoča stik s tkanino in kovinskim radiatorjem.

  • talni nosilec je dober, ker vam omogoča, da steno zaščitite in zvok. Posebno pomembni so takšni sistemi pritrditve v prostorih z velikimi okni, kjer ni mogoče namestiti akumulatorja pod pragom.

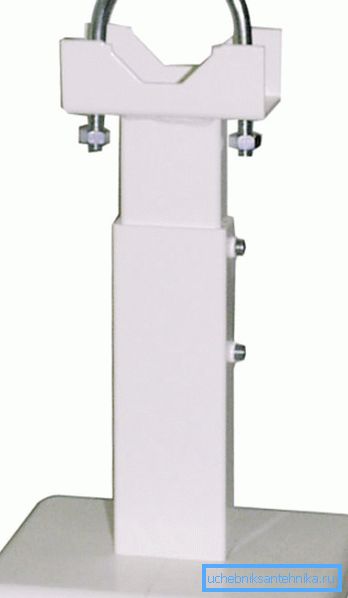

Ena od možnosti za talni nosilec

Vsak talni nosilec za pregradne radiatorje ima enako obliko - plastično ali kovinsko nogo z nastavljivo višino, na zgornjem delu pa je odprtina za udobno namestitev radiatorja in kovinske sponke.

Razlike se lahko nahajajo v vrsti ključavnice - se lahko uporablja ukrivljena jeklena palica z navojem na koncih ali verigo, ki jo sestavljajo posamezni gibljivi deli. Pri izbiri nosilca morate upoštevati dolžino akumulatorja, če je precej velika in preseže 10 sekcij, nato pa poleg oklepa na straneh morate dodati tudi 1 v sredini radiatorja. Če se to ne naredi, se bo baterija zamašila in je mogoče preteči skozi sklepe na dnu.

Talni nosilec

Na koncu

Segmentne baterije so se v našem življenju tako trdno uveljavile, da mnogi ljudje sploh ne domnevajo, da obstajajo integralni akumulatorji. Medtem pa v posameznih situacijah so lahko vsi radiatorji bolj primerni, ker lahko prenesejo več tlaka v sistemu, temperatura hladilne tekočine pa se lahko poveča za 40-50% v primerjavi s konvencionalnim ogrevalnim sistemom.

Predlagani podatki vam omogočajo izbiro. V tem članku je prikazana naprava talne obloge za radiatorje.
