Servo za ogrevanje - osnova "pametnega" ogrevalnega sistema

V preteklosti ni bilo posebej strogih zahtev za ogrevalne sisteme - dovolj je bilo, da je bila soba topla. Poleg zanesljivosti mora sodoben sistem ogrevanja zagotavljati tudi možnost nadzorovanja temperature v širokem razponu. Servo pogon je zasnovan tako, da je ogrevanje čim bolj odzivno, tako da lahko temperaturo nastavite v prostoru do stopnje

Področje uporabe

V ogrevalnem sistemu je lahko nameščen na različnih mestih, na primer, če je potrebno krmiliti tok hladila v grelnik, nameščen na dovodni cevi. Toda servo ventil ventilatorja bo omogočil uravnavanje pretoka zraka v kotlovsko peč, to pomeni, da se bo moč ogrevanja prilagodila (glej tudi izdelek Modern Heating Terem - visoka kakovost po dostopni ceni).

Nastavitev temperature v prostoru se pogosto opravi na dva načina:

• s pomočjo termostatov - Najboljša možnost pri ogrevanju radiatorjev. V tem primeru so regulatorji nameščeni pred vsako baterijo in samodejno regulirajo pretok hladila v radiator;
• z uporabo servo - najpogosteje se uporablja, kadar je to potrebno, za nastavitev temperature talnega ogrevanja.

Bodite pozorni! Namesto običajnih termalnih glav se lahko namesti servos na ogrevalnem kolektorju.

V primeru toplega tla je še posebej pomembno, da hladilo ne držite nad določeno temperaturo. Če na primer uravnavate pretok hladilne tekočine s pomočjo običajnih regulatorjev temperature, lahko pri zagonu sistema pride do situacije, ko tople vode segrejejo v cevi. Rezultat tega je, da nekaj časa ne bo več hoditi po tleh, možna pa je tudi okvara dela cevi.

Namestitev servomotorja s 3-smernim ventilom na razdelilnik se izogne ​​temu. To ponavadi storim, še posebej, ker je cena takšne naprave minimalna.

Preberite več o oblikovanju

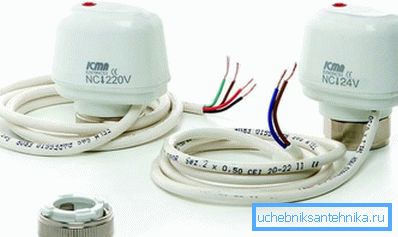

Servomotorje lahko razdelimo na dve skupini naprav - elektromehanski in elektrotermični. V prvem delu se mehansko angažiranje uporabi za nastavitev dela v gibanju. V elektrotermičnih napravah namesto lastnosti tekočine (plin, trdna) se uporablja za spreminjanje volumna pri segrevanju in se uporabljajo v ogrevalnih sistemih.

Ko izberete določen model, morate poznati uporabljeno oznako, morda obstajajo možnosti, kot so:

• običajno odprt / zaprt;
• napetost 230 ali 24 V.

Pri napetosti je vse jasno - 230 V pomeni napajanje naprave iz omrežja in 24 V - od baterij. Toda odprt / zaprt je neposredno povezan z načinom delovanja in obsegom naprave.

• običajno zaprt tip pri zapiranju tokokroga, voda teče skozi cevni odsek, to je tip, ki se uporablja pri ogrevanju;
• ponavadi odprto - nasprotno, ko se vezje zapre, blokira gibanje snovi skozi cev, takšne naprave se uporabljajo predvsem v klimatskih napravah, hladilnih napravah.

Naprava in načelo delovanja

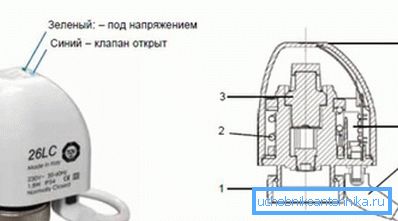

Glavni element te naprave lahko imenujemo zaprta komora z valovito steno. V tej komori je lahko plin, tekočina ali trdna snov - pri segrevanju bo spremenila dimenzije meha (hermetična komora) in regulirala tok snovi skozi cev.

Med delovanjem se termostat, ki se nahaja kjerkoli v prostoru, signalizira servo, da temperatura presega optimalno vrednost. Vezje se zapre in trenutek teče skozi to.

Ko se to zgodi, se meh segreva in podaljša. Ko podaljšuje meh, začne pritisniti na steblo ventila, kar zmanjša prehodno luknjo v cevi.

Oblika je vzmetna, tako da se po tem, ko je vezje ponovno odprlo in se meh ohladi, bo vzmet vrnila potisnik v prvotni položaj, izvrtina pa se bo povečala.

Namestitvene funkcije

Ko bo samo-namestitev servo navodil izgledala takole:

• Prvič, v prostoru je nameščen termostat - zapisal bo spremembo temperature zraka;
• potem je vgrajen dvo- ali trosmerni ventil (opisane so spodaj opisane značilnosti posameznega tipa ventila);
• Servo pogon je nameščen neposredno na ventil in je priključen na termostat. Naprava je napajana.

Bodite pozorni! Pri serijskem pogonu s štirimi jedri je predviden 1 stik za morebitno povezavo drugih naprav.

Če je vsa povezava pravilno opravljena, mora svetloba na servo glavi zasvetiti, glede na barvo, lahko ocenite položaj:

• modra barva označuje, da je naprava trenutno brez napajanja, to je, da je v odprtem stanju;
• zelena lučka označuje, da je naprava napajana, to pomeni, da je servo zaprt.

Uporaba dveh in treh ventilov

Pogon se lahko uporablja z dvema, tremi in štirimi ventili. V sistemih ogrevanja se najpogosteje uporabljajo prvi tipi ventilov.

Dvosmerni servo ventili so običajno nameščeni pred radiatorji. Takšna naprava ima le vstop in izstop, in sprememba odprtine omogoča uravnavanje prehoda hladilne tekočine skozi ventil. Namestitev regulacijske naprave poteka ročno.

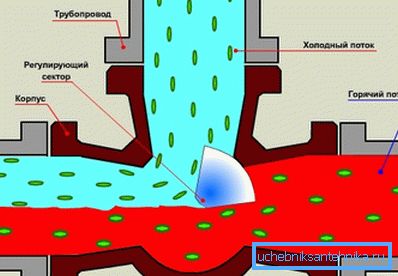

Trikratne ponujajo veliko več funkcij. Nameščanje servo pogona omogoča ne samo uravnavanje toka hladilne tekočine, temveč tudi, če je potrebno, izolacijo ogrevalnih krogov drug od drugega.

Bodite pozorni! Ločevanje ogrevalnih krogov je preprosto potrebno pri uporabi običajnega radiatorja in nizkotemperaturnega ogrevanja (talnega ogrevanja).

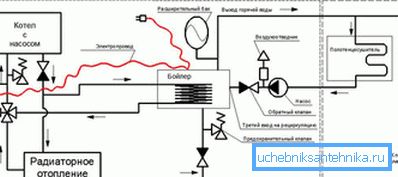

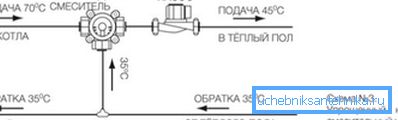

Pri termoregulaciji lahko aktuator na trosmernem ventilu na primer prilagodi mešanje cevi za dovod vode iz povratne cevi. To zagotavlja 100-odstotno zagotovilo, da v grelniku ne pride v prenatrno tekočino za prenos toplote.

Povzemanje

Uporaba servo pogonov omogoča visoko prilagodljivost prilagajanja ogrevalnega sistema. Hkrati je strošek takšne naprave nizek, enostavnost namestitve pa samo prispeva k njegovi priljubljenosti. Takšen sistem ogrevanja vam bo omogočil ustrezno in hitro odzivanje na najmanjšo spremembo temperature v hiši (glejte tudi članek Namestitev ogrevanja: nasveti za izbiro komponent avtonomnega sistema).

Video prikazuje primer namestitve servomotorja na ogrevalni zbiralnik.
