Sestavite grelni radiator z lastnimi rokami: priključne dele

Potreba po montaži in demontaži ogrevalne konstrukcije se pojavi, ko je eden od odsekov uhajal, tudi če želite shraniti na sklop celotnega kompleksa, če je potrebno, povečajte dele, saj ste prvotno "zamudili" s štetjem. Kot lahko vidite, so razlogi mnogi, manj pomembni so od postopka, kateremu so namenjena naša navodila.

Končni cilj so tople baterije.

Veliko baterij, ampak ena montažna metoda

Radi bi vas opomnili, da so lahko baterije glede na materiale več vrst:

  • Litoželezni;
  • Bimetalni;
  • Aluminij;
  • Jeklo.

In več vrst modelov:

  • Panel;
  • Sekcija.

Za vaše podatke! Skrivnost je preprosta: način montaže različnih radiatorjev je enak + metoda vezanja radiatorjev je enaka. Zato je današnji material univerzalen za vse vrste baterij.

Začnimo z razdelki

Sestavili bomo na primeru rezilnih baterij. Da bi nekako dopolnjevali informacije, analiziramo trenutke vezivnih radiatorjev, zlasti ker so enake vrste za pregradne in panelne grelnike.

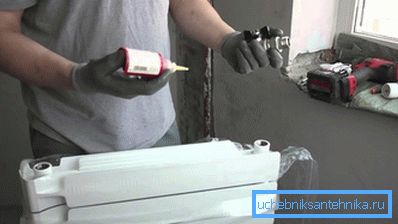

Vse organiziramo na krajih.

Vezanje se začne z razdeljevanjem vlog:

  1. Na vsakem radiatorju, ne glede na vrsto, so vgrajeni štirje navojni vhodi. Naša naloga je določiti vhodno-izhodni tok hladilne tekočine za pravilno namestitev vtičev in ustrezno povezavo elementa z omrežjem;
Shema skupščine.

Nasvet! Če običajno zamenjate radiator, potem vam ni treba izumljati ničesar. Vse narediš v podobi prejšnjega radiatorja. Zgornji vhod, spodnji izhod. Nasprotna zgornja navojna luknja je čep z magnetnim ventilom Mayevsky. Nasprotna spodnja navojna odprtina je slepi vtikač.

  1. Vloge so razdeljene. Sestavljamo:
    • Začetek je povezava z žičnico Mayevsky in slepim vtičem. V ta namen ustrezna lanena vlakna in posebna pasta za tesnjenje navojnih povezav;
    • Vlakna se navije v celo pramenu brez grudic in grebenov v nasprotni smeri proti navoji kapic;

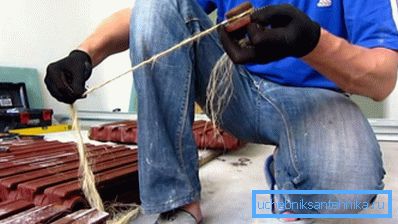

    Za dodatno tesnjenje delov uporabljamo vlakna.
      • Nato paste prilepi to vlakno;
      • Z ključem so vtikači nameščeni na mestu.

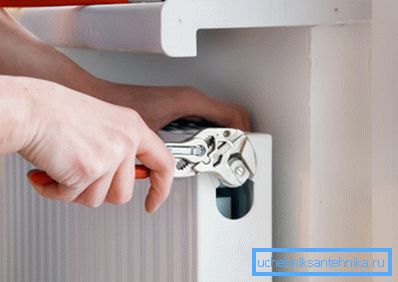

      Nastavljiv ključ - odličen pomočnik.

      Nasvet! V prodaji so posebni ključi z oblikovanimi zarezami za osnovne parametre montažnega kompleta. Za vezavo radiatorja bo nastavljiv ključ dobro, čeprav njegova zmogljivost ne bo zadostna za čepe za litoželezne radiatorje. Potem še vedno potrebujete plinski ključ.

        • Nekoliko težje pri vstopu v vodo in odvodnjavanje. Danes so baterije nameščene pip, ki se imenujejo ameriški, ta povezava s kapico matica zagotavlja najbolj zanesljivo povezavo. Njihova namestitev je naslednja:
        • Navojni del, ki vstopa v radiator, je oblikovan na enak način, kot je že opisano - z vlakni in pasto;

        Priporočila! Lan in pasto je mogoče zamenjati s trakom FUM, zato mnogi svetujejo. Dejansko je to mogoče, vendar ga je treba storiti kompetentno. Takšna zamenjava je možna v domovih in stanovanjih, kjer je avtonomen ogrevalni sistem, kjer je tlak v hladilniku v omrežju dovolj nizek - vezje je zaprto. FUM trak v takih razmerah se počuti zelo udobno. Ko pritiska skoči, pogosti gostje celotnega sistema za oskrbo s toploto, lahko trak prekine. Rezultat je jasen - tok.

          • Predenje Amerike ni navaden plinski ključ in šesterokotnik.

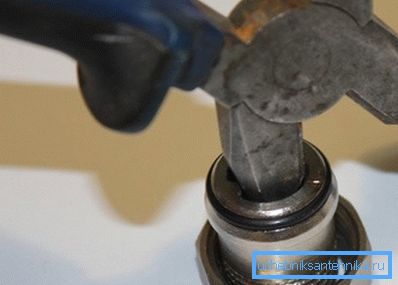

          Je možna zamenjava?

          Nasvet! V številnih video materialih si lahko ogledate, kako je ameriški zvitek s kvadratom, kvadratnim zatičem in celo enim grabljivkam iz klešč. Ne poskušamo oceniti, kako je to upravičeno, vendar je ključni ključ še vedno boljši.

          Povezava z razdelkom

          Da bi to naredili, potrebujemo bradavice - posebne spojnike z gumijastim tesnilnim obročem, kot tudi tipke za pritrditev bradavic.

          Naša pomoč! Bradavica je vrsta povezave, ki jo predstavlja cevni odsek s sredinskim prečnim utorom za gumijasto tesnilo. Iz brazgotine gremo z gredjo z nitjo na desno in levo stran. Ta zasnova vam omogoča, da vtič vtaknete v navojne vtiče s hkratnim lokom plašča radiatorja.

          Kako sestaviti del radiatorskega grelnika?

          Skupni algoritem je preprost:

          • Sestava odsekov aluminijastih radiatorjev in montaža bimetalskih radiatorjev z lastnimi rokami se pričnejo z "vabljivimi" bradavicami v navojnih luknjah;

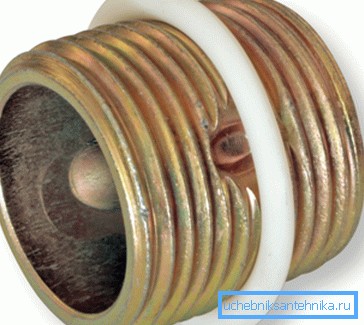

          Tesnjenje fotografskih blazinic.

          Nasvet! Če povežete dva odseka, morajo imeti priklopna okna: eno - desni navoj, drugi - levo.

          • Sestava aluminijastih radiatorjev, kot tudi montažo lito-železnih radiatorjev z lastnimi rokami, se izvedejo z enakomerno zategovanjem navojnih priključkov cevi in ​​odsekov s pomočjo posebnih tipk;

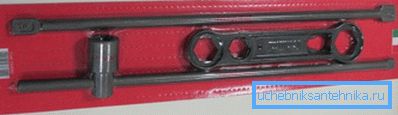

          Ključi za sestavljanje reber.

          Opazovanje! Delo na namestitev baterije je najbolje narediti skupaj. To je lažje in lažje nadzirati.

          • Po priključitvi zahtevanega števila odsekov se montaža aluminijastega hladilnika, tako kot katera koli druga, izvede v skladu z vezano shemo, ki je že bila opisana.

          Nekaj ​​besed o gori

          Opisali smo že, kako sestaviti bimetalne radiatorje, kako sestaviti aluminijasti radiator. Tip oblikovalca je nepomemben, montaža reber je izvedena na podoben princip z lastnimi rokami. In tukaj je tudi bolje delati skupaj.

          Nasvet! Če na primer zamenjate, na jeklenem panelu, litoželezni radiator, potem tipi pritrdilnih elementov iz litega železa ne bodo delovali zate. Potrebno jih je odstraniti in namestiti. Na srečo v sklopih panelnih grelcev so. In medtem ko ena oseba izvede grobo pristanišče, lahko druga označuje mesta prihodnjih pritrditev.

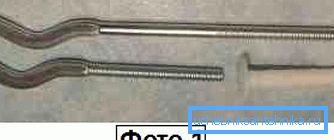

          Vse, kar je dobro za odseke, ni primerno za plošče.

          V smetnjak. Če akumulator ne priključite na dvižni vod, vendar ga povežite z avtonomijo, vam poveljniki svetujejo, da naredite majhen nagib baterije približno 5 stopinj, tako da je ventil Mayevsky nekoliko višji od vhodne povezave s tokom toplotnega nosilca. Rezultat takšne povezave je, da če se bo zrak v akumulatorju kopičil, potem je na pipa in ne nahaja nad vodnim tokom vzdolž celotnega oboda cevi.

          Na koncu

          Namestitev in montaža grelca je preprost proces, še toliko bolj je cena vseh del zelo razumna, saj vam bo naš material in video v tem članku pomagal zbrati.
