Shema cevovoda ogrevalnega kotla: obvezni in dodatni

Kateri zahtevani elementi morajo vključevati vezavo ogrevalnega kotla? Kaj zagotavlja varnost delovanja sistema? Kako organizirati nizkotemperaturno ogrevanje? V našem gradivu bomo poskušali odgovoriti na ta vprašanja.

Zahtevane predmete

Seznam opreme določa vrsto ogrevalnega sistema.

Vrsta obtočila

Prisilna cirkulacija pomeni prisotnost obtočne črpalke za ogrevalni sistem doma.

Dokončan je:

1. Gryazevikom, nameščen pred tekočim hladilnim sredstvom črpalke;
2. Par zapornih ventilov, ki omogoča čiščenje zbiralnika ali demontažo črpalke z minimalno izgubo hladilne tekočine.

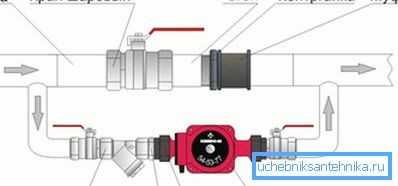

Če sistem deluje izmenično s prisilnim in naravnim cirkulacijo, mora obstajati obvod z vložki med točilnimi vložki s prerezom, enakim prerezu polnjenja. Opremljen je s kontrolnim ventilom ali ventilom, ki preprečuje povratni pretok vode skozi obvod, med obratovanjem črpalke.

Odprti in zaprti sistemi

Odprti ogrevalni sistem komunicira z ozračjem preko odprtega ekspanzijskega rezervoarja za ogrevanje.

Združuje več funkcij:

• Kompenzira povečanje prostornine hladilne tekočine pri segrevanju.
• Služi za odstranitev zraka, ki je v njem prisiljen.
• Omogoča dodajanje vode namesto sistema, ki se med delom izhlapeva ali zavre.

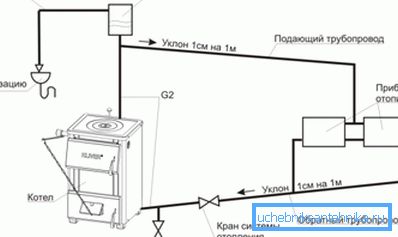

Opomba: odprta posoda je vedno nameščena na vrhu konture. Polnjenje mora imeti konstanten naklon iz rezervoarja, ki zagotavlja naravni tok hladilnega hladila in dovoli, da se zrak pritrdi navzgor.

Poleg tega shema povezovalnih kotlov na trda goriva v sistemih z naravno cirkulacijo vključuje pospeševalni zbiralnik - navpični del za polnjenje, ki povezuje kotla z ekspanzijsko posodo.

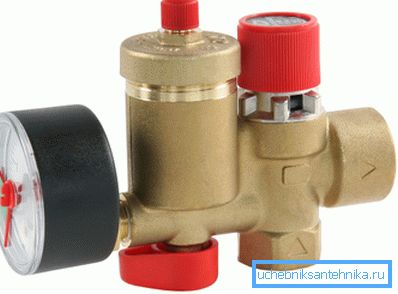

V zaprtem sistemu so funkcije, ki jih izvaja odprta ekspanzijska posoda, dodeljene več napravam.

Pri nameščanju sistema z lastnimi rokami je koristno vedeti nekaj malenkosti.

• Razširitveno posodo je mogoče namestiti na kateri koli točki v vezju; vendar je bolje izbrati kraj, kjer pretok hladilne tekočine vsebuje najmanj turbulence. Na primer, pred črpalko, približno 10 premerov polnjenja od njega.
• Priporočljivo je namestiti šobo rezervoarja gor navzgor. Kateri razlogi za pouk? Ker v tem primeru ni zagotovljenega zraka v rezervoarju na drugi strani membrane, kjer mora biti hladilno sredstvo.
• Prostornina rezervoarja je približno enaka 10% celotne prostornine hladilnega sredstva v sistemu. Najpreprostejši način za oceno njegove količine je napolniti tokokrog z vodo in jo odcediti v katero koli merilno posodo.
• Če v sistemu obstaja več membranskih rezervoarjev, se njihov volumen povzame.
• Neprekinjeno delovanje varnostnega ventila med obratovanjem pomeni, da je ekspanzijski rezervoar premajhen.
• Ne glede na prisotnost odzračevalnega ventila so zgornji tok ogrevalnega sistema (zgornji deli radiatorjev, skakalci med njimi itd.) Zaključeni z odzračevanjem zraka. V svoji vlogi lahko delujejo kot pipe Mayevsky, kot tudi navadnih ventilov ali vodnih pip.

Zunaj in znotraj kotla

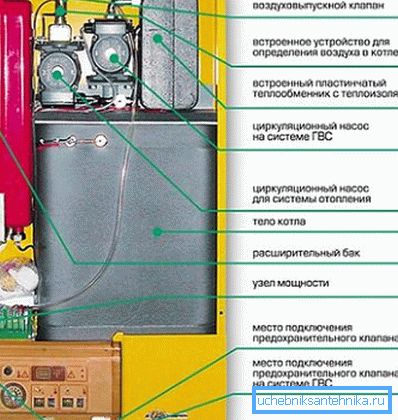

Sistemi ogrevalnih cevi se lahko pogosto znatno razlikujejo od zgoraj opisanih. Dejstvo je, da je veliko ogrevalnih naprav opremljenih z lastnimi obtočnimi črpalkami, varnostno skupino in pogosto ekspanzijsko posodo.

S to konfiguracijo shema cevnega sistema kotlovskega grelca v bistvu vključuje le nekaj ventilov, ki ga odrezajo, izpuščajo v kanalizacijski sistem in skakalec s hladno vodo za polnjenje tokokroga.

Dodatni elementi

Kaj je še mogoče vključiti v vezavo kotla?

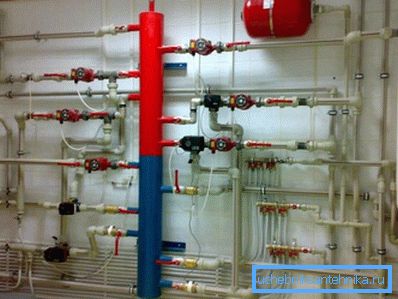

Zbiralec

Razdelilnik ali glavnik je nezapletena naprava za vzporedno priključitev več grelnih naprav ali neodvisnih vezij. Zbiralci so nameščeni na dovodnih in povratnih ceveh. Vsak par pip je opremljen z zapornim ventilom in dušilko za nastavitev.

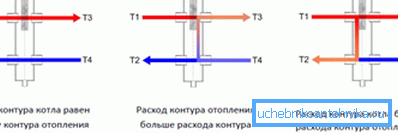

Hydro Arrow

To je vrsta rezervoarja in se bistveno razlikuje od nje le v znatni notranji prostornini. Hidravlična igla je priključena na dovodne in povratne vode.

Ločitev tokov v celotni prostornini omogoča prerazporeditev hladilne tekočine med pretokom in povratnim tokom; poleg tega: z dodatnimi vejami je mogoče izbrati vodo s temperaturami, ki so vmesne med obema nitama.

Triglavni ventil

To je črpalka z nadzorovanim ventilom, ki deluje na principu bodisi ali: vam omogoča, da odprete hladilni tok iz direktnega cevovoda, zmanjšate pretok vode iz vračanja in obratno. Za kaj se uporablja? Najprej - za organizacijo nizkotemperaturnih kontur.

Dejstvo je, da je za kotel na trdo gorivo temperatura povratne cevi pod 50 ° C zelo nezaželena: cena prekomernega hlajenja izmenjevalnika toplote je tvorba kondenzata na njej, kar dramatično zmanjšuje življenjsko dobo. Pri delovanju v normalnem načinu, pri temperaturah dovoda in vračanja 75/55 C, se za oskrbo ogrevanega dna ustvari vezje z ločeno obtočno črpalko.

Nekatera povratna voda iz tega tokokroga se reciklira; hkrati pa tricotni ventil dozira več tople vode iz kotla, odvisno od temperature toplotnega nosilca. Takšna shema za vezavo grelnega kotla na trdno gorivo praviloma vključuje termostatsko glavo, ki je odgovorna za nadzor temperature.

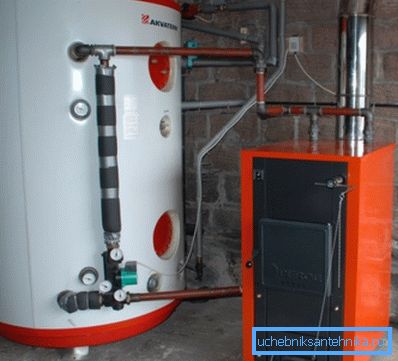

Toplotni akumulator

Pod tem imenom skriva toplotno izoliran rezervoar za vodo velikega volumna. Omogoča vam, da shranite veliko količino toplotne energije in jo postopoma dajte ogrevalnim napravam.

Toplotni akumulator je uporaben za stabilizacijo temperature radiatorjev pri uporabi kotlov na trda goriva; pogosto vključuje tudi cevovod električnega grelnega kotla, ki deluje izključno ponoči, ko je v veljavi cenejša cena električne energije.

Zaključek

Upamo, da mu bodo informacije, ki jih bralcu nudi, pomagalo pri načrtovanju in gradnji lastnega ogrevalnega sistema. Kot vedno, priloženi video vsebuje dodatna tematska gradiva. Uspehi!
