Shema dvocevnega ogrevalnega sistema: možnosti

Kakšna bi lahko bila shema dvocevnega ogrevalnega sistema v privatni ali večdružinski hiši? Kako vzpostavitev takšnega sistema? Kakšna pomožna oprema je poleg cevi in ​​ogrevalnih naprav potrebna za njegovo delo? Poskusimo odgovoriti na ta vprašanja.

Kaj je to?

Za začetek bomo poskušali najenostavneje razložiti razliko med enocevnimi in dvocevnimi diagrami za povezavo ogrevalnih naprav.

Predstavljajte si par ogrevalnih regalov, ki kroži v zgornjem nadstropju sosednjih sob. Eden od njih - strežnik, drugi - obratno.

Torej: če je radiator nameščen v vsakem nadstropju, odpre dvižnik, s katerim je priključen, lahko rečemo, da imamo enosmerni tokokrog ogrevalnega sistema. Ampak, če je vsaka baterija skakalec med dvižnimi ploščami - to je dvocevno ogrevalno vezje.

In zdaj bomo dodali malo zmede v te vitke logične konstrukcije.

V svoji čisti obliki se ti sistemi lahko najdejo le v zasebnih hišah majhnega števila nadstropij in kvadratov.

Pogosteje se uporabljajo kombinirani programi, kot so:

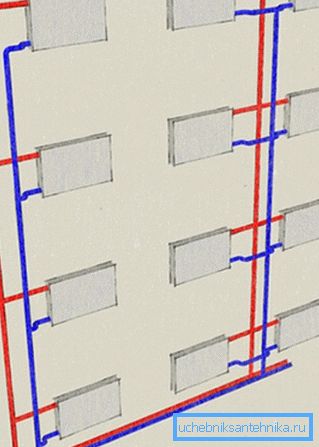

• Dva dna, ki poteka skozi klet, sta povezani z istimi dvižnimi ploščami v zgornjem nadstropju, ki se prilegata opisu dvocevnega sistema.
• Vendar pa vsak posamezen riser - en-pipe. Zgoraj opisana konstrukcija z radiatorskimi nadstropji v resnični stanovanjski hiši ne bo uporabna: hladilno sredstvo preprosto ne bo segalo v zgornjo nadstropje in se premika samo z enim ali dvema spodnjima prekladema.

Pojasniti: kot bomo kasneje ugotovili, se problem reši z uravnoteženjem - dušenje grelnih naprav. Vendar pa v stanovanjskih poslopjih ni mogoče uporabiti vsaj enega od določb, ki zapuščajo sosednje apartmaje brez ogrevanja. Samo zato, ker bi moral vsak sistem imeti največjo zaščito pred um, svetlo predstavniki intelektualne večine.

Razvrstitev

Torej, kakšne vrste dvocevnih sistemov ogrevanja lahko najdete v domačih javnih službah in zasebnih stanovanjskih zgradbah?

Z orientacijo

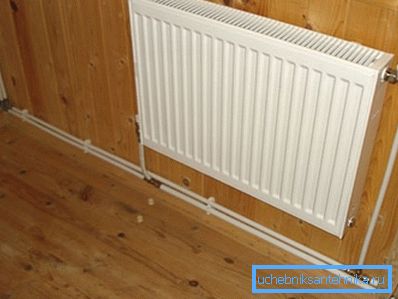

V navpičnem sistemu sta obe cevi - pretok in povratni tok razporejeni navpično. V vodoravni smeri, nasprotno. In te sheme so pogosto združene v isti hiši: na primer, polnjenje z riser-mostovi lahko tvorijo vodoravni sistem in dostop do ogrevanja - navpično.

V teku hladilnega sredstva

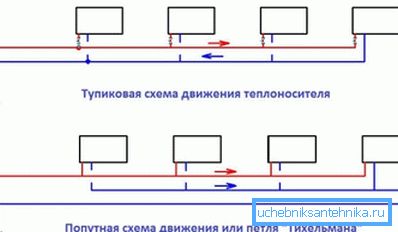

V naslednji shemi se hladilno sredstvo premika v eni smeri ob polnjenju; v slepo ulico - spremeni smer gibanja na nasprotno, ko se premikate od vira do vračanja. Tipičen primer povezane sheme je dvocevni ogrevalni sistem zasebne enodelne hiše, katere okna in vrata ne vplivajo na polaganje cevi; vendar če obstajajo ovire, se uporablja slepo ulico.

S pozivom k premikanju hladilne tekočine

• V stanovanjskih zgradbah je toplotni nosilec (procesna voda) gnan s tlačno razliko med dovodnimi in povratnimi cevmi ogrevalnega voda.
• Tipična rešitev za veliko zasebno hišo je ena ali več obtočnih črpalk.
• Nazadnje, v majhnem predelu hiše lahko kroženje zagotovimo z razliko v gostoti med vročimi in toplotno izpraznjenimi zračnimi mase vode. Vir toplote postane kotla ali peči s toplotnim izmenjevalcem.

Top in spodnje stekleničenje

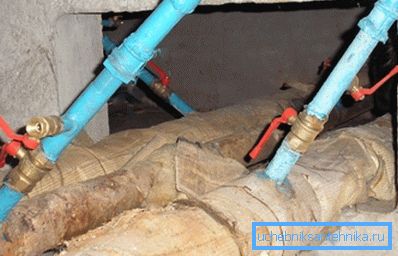

Večina sodobnih novih stavb - hiš na spodnjem stekleničku: dovodni in povratni cevovodi se nahajajo v kleti ali v tehničnem podstrešju nad pritličjem, ki ga zasedajo skladišča ali skladišča.

Udobje takšne sheme je, da so vsi ventili in oprema na enem mestu: za ponastavitev grelnika za ogrevanje zadostuje, da izklopite dva ventila, nameščena ena poleg drugega, in odvijte par vtikačev. Glavna pomanjkljivost je težko lansiranje po ponastavitvi: za odstranitev zračne blazine moraš priti do zgornjega stanovanja na dvižnem vodu.

Obstaja pa nekaj odtenkov.

• Če na enem od dvižnih naprav ni ogrevalnih naprav, ga lahko skupaj s parno sobo ponovno naložite iz kleti. V ta namen namesto vtiča namestite odtočni ventil. Dovolj je, da vijak vtaknete na drugi dvižni ventil in odprete ventil na njej, tako da odprete ventil za odpiranje - in zrak bo letel ven pred spustom vode.

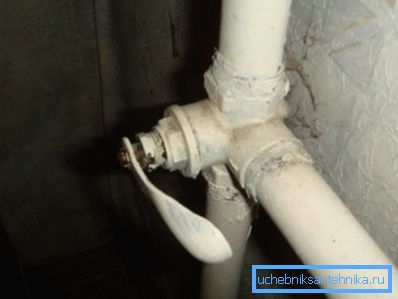

• V nekaterih hišah so nadstreški z Mayevskim žerjavom na podstrešju. Za začetek vam ni treba priti v apartmaje zgornjega nadstropja; vendar pa v hudih zmrzah voda pogosto zamrzne, ko jo zamrznejo v skakalih.

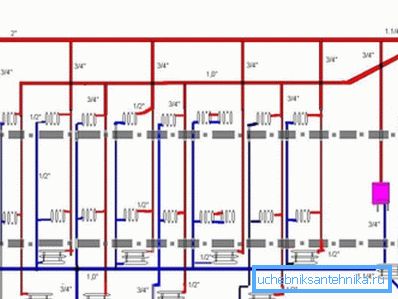

Dvocevne ogrevalne naprave z zgornjim polnjenjem se razlikujejo po tem, da je oskrba na podstrešju; toplotni nosilec prehaja dvižne vode, ki jih odprejo radiatorji na poti do povratne cevi, ki se nahaja v kleti. Na vrhu polnilne točke je nameščena ekspanzijska posoda z zračnim ventilom.

Kakšen je rezultat?

1. Pri odlaganju vode se voda ne zamrzne niti v stekleničku niti v dvižnih vodih - odprite odzračevalnik na podstrešju.
2. Zagon sistema je preprost in varen: ves zrak je v ekspanzijski posodi.

Cena preprostega ponastavitve in zagona je potreba, da se izvede, ko je odklopnik odklopljen: ga je treba blokirati od spodaj in od vrha.

Balansiranje

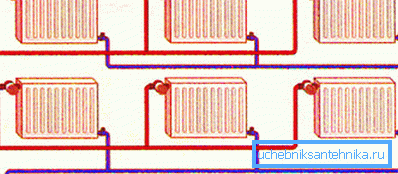

Vodoravno dvocevno vezje v njegovi izvirni obliki je neuporabno: hladilno sredstvo kroži le z ogrevalnimi napravami, ki so najbližje kotlom ali črpalki. Težavo rešite z uravnavanjem in uravnavanjem vsake baterije, da dosežete enako temperaturo.

Opomba: zaradi vztrajnosti sistema stabilizacija temperature hladilne tekočine traja več ur. Zato je očitno navodilo: s samouravnoteženjem se položaj vsakega dušika spremeni v najmanjšo vrednost z večkratnim nadzorom temperature v 2-4 urah.

Oprema

Pri izgradnji sistema v zasebni hiši boste poleg cevi in ​​ventilov potrebovali določeno količino dodatne opreme. S funkcijami nekaterih njegovih vrst se bomo na kratko srečali.

Zaključek

Upamo, da bodo informacije, ki jih bralec nudi, koristne. Kot vedno, bo videoposnetek, priložen članki, prosil z dodatnimi tematskimi gradivi. Uspehi!
