Shema ogrevalnega sistema zasebne hiše: ožičenje in elementi
Kako lahko ustvarite shemo za ogrevalni sistem zasebnega hiše? In kateri so bistveni elementi, ki jih mora vključevati? Kako povezati grelne naprave? Kakšne so baterije in cevi?
Poskusimo odgovoriti na ta vprašanja.
Gravitacijski sistem
Najpreprostejša shema ogrevalnega sistema v zasebni hiši je tako imenovana gravitacijska ali gravitacijska. Deluje zaradi razlike v gostoti ogrevane hladilne tekočine in hladilne tekočine, ohlajene v grelnikih.
Polnjenje
Položen je z velikim (vsaj DN 32) premerom. Cilj je zmanjšati hidravlično odpornost: tlak, ki ga premaga v tem sistemu, je majhen.
Bodite pozorni: ne mešajte pogojnega prehoda cevi (DU) in njegovega zunanjega premera, ki označuje elemente polimerov in cevovoda s kovinskim polimerom. Na primer, za polipropilen DU32 ustreza zunanjemu premeru 40 mm.
Iz istih razlogov je bolje, da se raje uporabljajo sodobni polimerni materiali. Sčasoma se jeklo zaraščalo z nanosom in rjo, postaja vse bolj grobo.
Takoj po kotelu se polnjenje dobavlja s tako imenovano pospeševalno cevjo - navpičnim delom, na vrhu katerega je nameščena odprta ekspanzijska posoda. Nadaljnji del polnjenja se izvaja s konstantnim naklonom na povratno cev kotla.

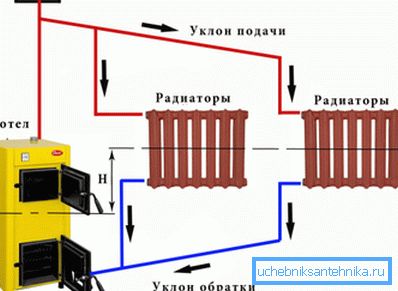

Kotel je v zameno nameščen na spodnji točki konture; Pogosto je nameščen v jamo. Večja je višinska razlika med kotlom in radiatorji, večji je tlak, hitreje bo kroženje vode v tokokrogu.
Distribucija in priključitev radiatorjev
Optimalne sheme ogrevalnih sistemov zasebnih hiš z naravno cirkulacijo so različice Leningrada.
Kaj je to?
- Polnjenje je neprekinjen obroč, ki povezuje dovodne in povratne cevi kotla.
- Ogrevalne naprave so vzporedno povezane s polnjenjem z oblogo manjšega premera.
- Optimalna shema povezav za grelne naprave je od spodaj navzdol. V tem primeru baterija ni treba spirati: blato se ne zadrži v spodnjem zbiralniku.
Pri sistemih s kurilnim kotlom na trdno gorivo je bolje, če želimo radijatorje iz litega železa ali jeklene registre. Njihova velika prostornina in trdna masa bodo izravnali nihanja hladilnega sredstva med žganjem in gorenjem goriva.
Ventili
Gravitacijske sheme ogrevalnih sistemov za zasebno hišo so zaključene z minimalnimi ventili. Najprej jih ne potrebujejo: za odpravo uhajanja je lažje popolnoma izprazniti in napolniti vodo. Drugič, vsak ventil ali dušilka povzroči izgubo želenega tlaka in upočasni že počasno kroženje.
Kaj je ključnega pomena?
- Odzračevanje zraka v radiatorjih, ki se nahajajo nad stekleničko. Zračni prostor iz samega polnila je prisiljen v ekspanzijsko posodo in od tod v ozračje.
- Ponastavite na spodnjem delu vezja, da jo odtehtate.
- Izpust iz hladno-vodnega sistema z ventilom za polnjenje vezja skozi ekspanzijsko posodo.
Prisilna cirkulacija

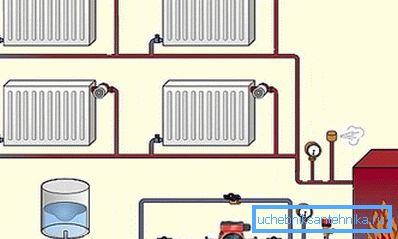

Sheme ogrevalnega sistema zasebne hiše s prisilnim kroženjem so bolj pogoste zaradi bolj prilagodljive prilagoditve, ki omogoča samostojno prilagajanje ogrevalnih naprav in določenih delov vezja.
Poleg tega: tak sistem gre hitreje za obratovalno temperaturo in ima manjše temperaturno območje med pretokom in povratkom.
Varnost
Glavna težava zaprtega sistema s prisilnim kroženjem je, da mora nadomestiti razširitev hladilne tekočine.

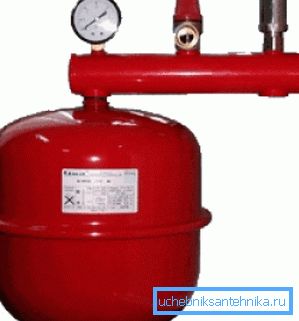

Funkcije edinega odprtega ekspanzijskega rezervoarja, ki dopolnjuje odprte krogotoke ogrevalnih sistemov zasebne hiše z naravno kroženje, je treba premestiti na celo skupino naprav - tako imenovane varnostne skupine.
| Naprava | Funkcija |
| Razširitveni rezervoar | Vsebuje toplotni nosilec, ki se je povečal v prostornini, hkrati pa je stisnil zrak, ki je v njegovem primeru |
| Varnostni ventil | Zmanjšuje prekomerni tlak, ko se tank preliva |
| Manometer | Uporablja se za nadzor tlaka v sistemu |
| Avtomatski prezračevalni sistem | Odstrani zračne čepe iz sistema. |
Ventili
Ugotovimo, s kakšnimi zapiralni ventili naredi tradicionalni ogrevalni sistem zasebne hiše sami?
- Pred črpalko v smeri toka hladilne tekočine je zbiralnik.
- Črpalka in lonček sta odrezani s parom ventilov, ki omogočata, da se jih razstavi ali pa se filter očisti brez izgube hladilne tekočine.
- Pogosto med obvodi črpalke blokira ventil ali nepovratni ventil, ki omogoča delovanje sistema, ko je črpalka odstranjena v načinu naravnega obtoka.

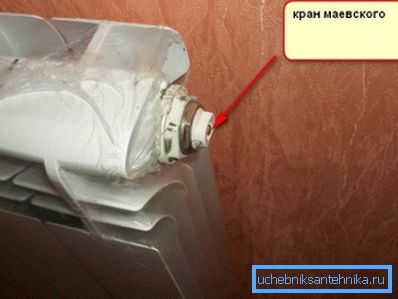

- Zgornje točke vezja (skakalci, zgornji deli hladilnika) so opremljene s pipicami Mayevsky ali navadnimi pipami za odvod zraka za izpušne pline.
- Cevovodne napeljave ogrevalnih naprav so opremljene z ventili, ki omogočajo popolno zaustavitev kroženja v njih. Vzvratne obloge so zasukane.

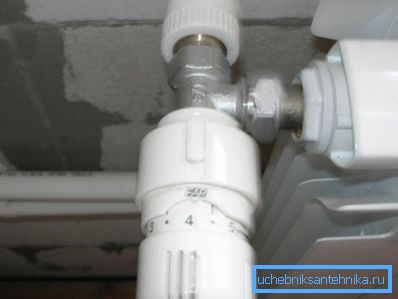

Toplotne glave se pogosto uporabljajo namesto dušilk: njihova cena je nekoliko višja, vendar vam omogočajo, da samodejno prilagodite prepustnost, odvisno od temperature v prostoru.
Mimogrede: za plinske, električne in solarne kotle je priporočljivo uporabljati aluminijaste radiatorje. So poceni, imajo majhen notranji volumen (ki zagotavlja hitro segrevanje) in odličen prenos toplote na en del.
Postavitev
Katere sheme namestitve ogrevalnega sistema v zasebni hiši je mogoče uporabiti v primeru prisilnega obtoka?
- Za eno zgodbo, v skromnem mnenju avtorja, bo izbira v Leningradu najboljša izbira.. Navodilo je povezano z izjemno preprostostjo in toleranco napak: za odtaljevanje tega sistema tudi v najhujši mrazi se morate zelo potruditi.

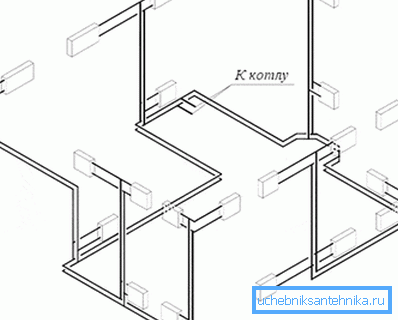

- Za dvonadstropno hišo se lahko uporablja kot Leningrad z dvema vzporednima obročema in navpično ožičenje s talno stekleničko (vračanje in dobava sta v kleti ali v prvem nadstropju). Pletilci vsakega dvižnika so zaključeni z odzračevanjem zraka.
Zaključek
Upamo, da mu bodo informacije o ozadju, ki jih bralcu nudi, pomagalo pri načrtovanju lastnega ogrevanja. Priloženi video, kot ponavadi, vsebuje dodaten material. Uspehi!
