Shema ogrevanja vode: vrste sistemov, vrste ožičenja in

Ogrevanje vode je najučinkovitejši in ekonomičen ogrevalni sistem za stanovanja. Razvili smo različne načrte ogrevanja vode, zato želimo upoštevati njihove značilnosti, prednosti in lastnosti delovanja v pogojih zasebne hiše.

Ogrevanje s tekočim hladilnim sredstvom

Splošne informacije

Glavni indikator udobja vsakega stanovanja je temperatura zraka v njem, saj lahko oseba živi le v ozko označenem temperaturnem območju. Vendar pa je v kontinentalnih širinah severne poloble našega planeta podnebje daleč od tega območja, ljudje pa so prisiljeni uporabiti umetne vire toplote.

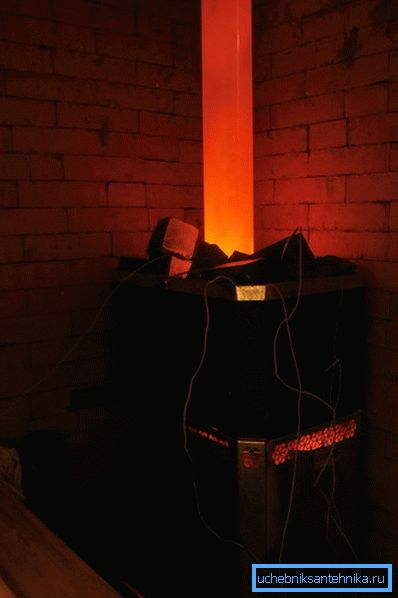

Pred tem je bil tak vir odprt požar v jami ali koči, nato pa se je ogenj preselil v peč peči v hiši. Kljub temu, da je prebivalstvo raslo, je postalo vprašanje pomanjkanja kurilnega lesa in drugih vrst goriv bolj akutno, zato se je oseba soočila s problemom povečanja učinkovitosti ogrevanja.

  Bodite pozorni! Tako se je pojavila zamisel o uporabi toplotnega nosilca, snovi, ki igra vlogo posrednika pri prenosu toplote iz plamena v zrak v hiši.

Težava je v tem, da plini slabo delujejo in če imate veliko hišo, bo potrebno veliko časa segrevati odročne prostore za ogrevanje pečice, v bližini je pečenje vroče in hladno v odročnih prostorih. Zato je bila glavna naloga dobava toplote z minimalnimi izgubami v vsaki sobi.

Na tej stopnji lahko oblikujemo glavne zahteve za hladilno sredstvo:

• Visoka toplotna prevodnost. Potreben za najhitrejše segrevanje hladila;
• Visoka toplotna kapaciteta. Ta parameter določa sposobnost snovi, da shrani toplotno energijo. Očitno je, da večje toplote shranjuje in posreduje posrednik, bolj učinkovito deluje sistem;
• Visoka mobilnost. Snov mora imeti take lastnosti, kot jo je mogoče prenesti v zaprtih prostorih brez uporabe prefinjene tehnologije;
• Razpoložljivost Hladilno sredstvo naj bi bilo poceni in na voljo v različnih regijah, saj bi v primeru nesreče potrebovala nujno zamenjavo, da bi se izognili zamrznitvi doma;
• Varnost. Sredstvo za snov ne bi smelo ogroziti ljudi in okolja, vsebovati vnetljive, strupene, eksplozivne ali kemično agresivne spojine in snovi.

Bodite pozorni! Najbolj primerna snov za vse navedene parametre je bila navadna voda, ki ima največjo toplotno kapaciteto med tekočinami, se lahko giblje skozi cevi in ​​kanale pod vplivom gravitacije ali tlaka, varna in neverjetno razširjena.

Tako je bila naloga določena: potrebno je ustvariti shemo, v kateri se bo voda premikala po strogo določeni poti od ogrevanja peči do grelnih naprav.

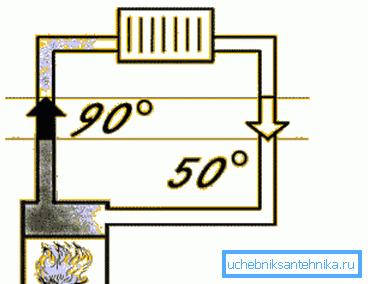

Bodite pozorni! Če rečemo preprosto, potrebujemo dva toplotna izmenjevalca in cev, skozi katero bo voda krožila med njimi. V peči je nameščen en izmenjevalnik toplote, kjer se bo tekočina segrela, druga pa v prostoru, kjer bo hladilno sredstvo dalo shranjeno energijo v zrak.

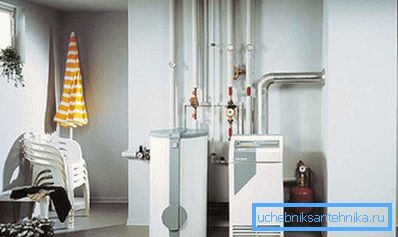

Ogrevalni kotli

Če je vir toplotne energije gorivo, je kotel sredstvo za njegovo pridobitev. To je srce vsakega ogrevalnega sistema s hladilno tekočino. Zanesljivost celotnega ogrevalnega sistema je odvisna od zanesljivosti te naprave in v pogojih ruskih zime je eden od pogojev za preživetje, zato je prva naloga izbira kotla.

Najpomembnejše merilo je razpoložljivost in strošek goriva, na katerem bo enota delovala.

Obstajajo takšne vrste kotlov, odvisno od porabljenega goriva:

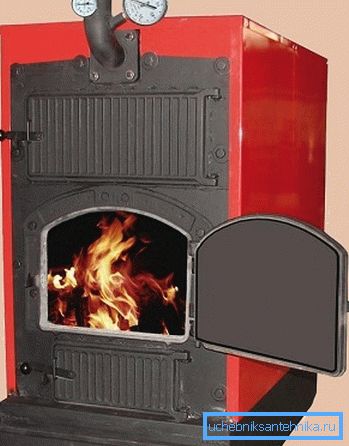

• Kotli na trda goriva ali kotli. Uporabljajo se drva, premog, koks, šota, peleti, briketi in druge vrste gorljive biomase;
• Plin. Uporaba stranska, stisnjenega ali utekočinjenega zemeljskega plina;

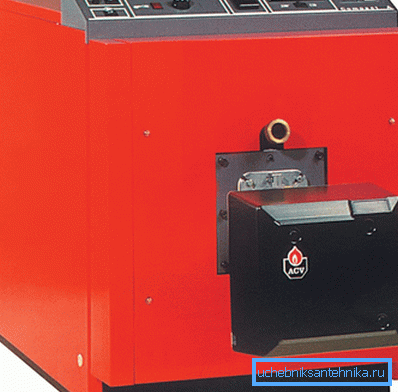

• Kotli za ogrevanje z dizelskim gorivom. Uporabljajo se tekoči naftni derivati: dizelsko gorivo, dizelsko gorivo, različna olja, bencin, kerozin itd .;
• Električni. Segrejemo vodo z metodo ogrevanja ali elektrode.

Če govorimo o učinkovitosti v smislu stroškov ene kilovatne ure toplote, pa tudi glede razpoložljivosti in razširjenosti goriva, so plinske in lesne enote nedvomno priljubljene, pri čemer so najpogostejši prednostni.

Bodite pozorni! Če je vaša hiša povezana s prenosnim sistemom za plin, potem morate kupiti plinski kotel, če avtocesta ni priključena, nato pa izberite možnost za peko lesa. Električna energija in dizelska goriva sta za povprečnega potrošnika predragi.

Vrste sistemov

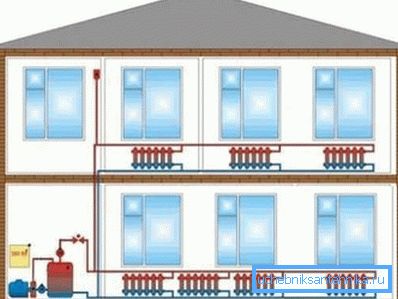

Z naravno cirkulacijo

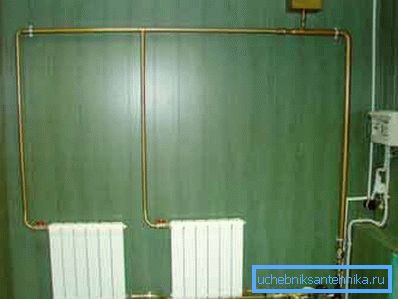

Ogrevalni krog z naravno cirkulacijo vode je najpreprostejši in najcenejši, a tudi najbolj neučinkovit sistem. Z majhnimi velikostmi hiš in ogrevalnih površin je to popolnoma delovna izvedba, katere konstrukcija ne zahteva resnih izračunih in zapletenih inštalacijskih del.

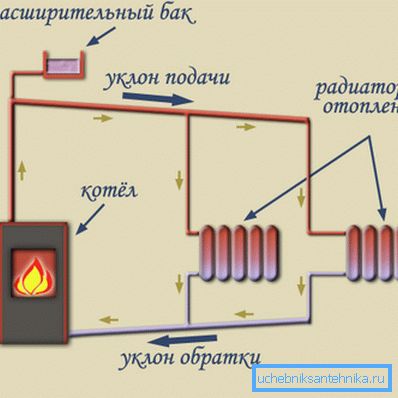

Načelo delovanja takega sistema je preprosto: kotel je nameščen na spodnji točki prostora, bolje - v kleti. Voda napolni cevovod, ki je sestavljen iz dovodne cevi, ki gre gor navzgor od kotla, nato se cev postopoma spušča in prehaja skozi vse prostore in se končno vrne v toplotni izmenjevalnik peči.

Ko je gorilnik vklopljen, se voda začne segrevati, se razteza in dvigne navzgor po cevi zaradi razlike v gostoti med vročo in mrzlo tekočino. Ker je vezje zaprto, se hladna masa hladila premakne v toplotni izmenjevalnik, tekočina pa v sistemu kroži v krogu, s čimer prenaša toploto iz plamena v radiatorje.

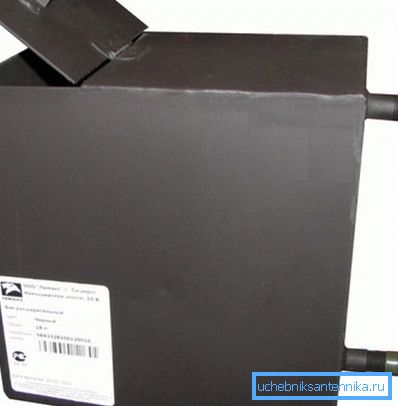

Da bi kompenzirali širitev in povečali celotno količino vode v ceveh, je na zgornji točki nameščena ekspanzijska posoda. Lahko je odprt, ker tlak v ceveh ni pomemben.

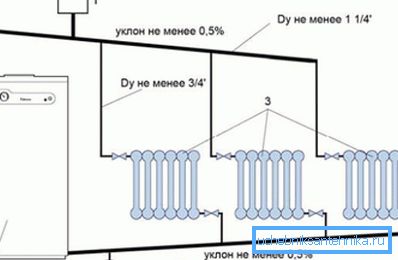

Bodite pozorni! Treba je poznati in upoštevati pravila za izbiro premera cevi in ​​nagibov nagiba. Menijo, da je naklon 5 mm na linearni meter cevi zadosten, klon je izdelan v smeri gibanja vode.

Za servisiranje manjših krajevnih hiš je takšna shema povsem sprejemljiva. Ne zahteva izračunov in se izvaja po standardni shemi "kot vsi ostali", saj velikosti in arhitektura hiš nimajo nobenih posebnih razlik. Poleg tega je zasnova sorazmerno enostavno sestaviti z lastnimi rokami in zahteva najmanj materialov.

S prisilnim prometom

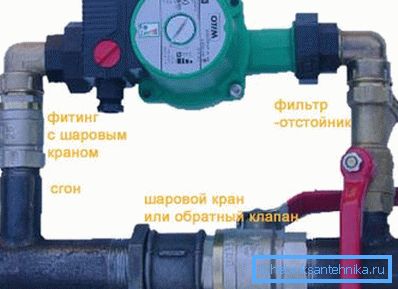

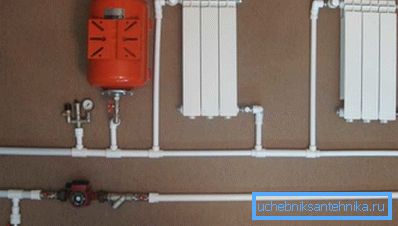

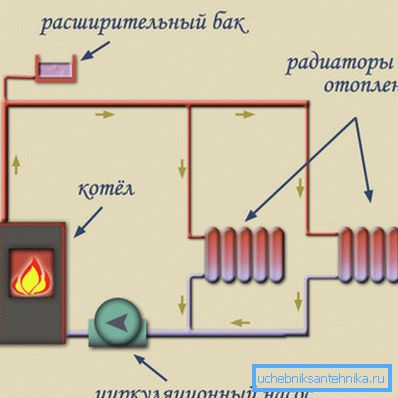

Naprednejši in učinkovitejši sistem ogrevanja je sistem s prisilnim kroženjem hladila. Ta rešitev vam omogoča, da pospešite premikanje vode skozi cevi in ​​dostavite še vročo tekočino v oddaljene prostore. Prisiljeni pretok vode se izvaja zaradi črpalke, vgrajene v cevovod.

Zaradi natančno izračunane hitrosti vožnje se poveča delovna učinkovitost, poraba goriva zmanjša in povečuje udobje v prostorih. Za oblikovanje kompleksnih, razvejanih in večkokubnih sistemov je potrebna prisilna cirkulacija.

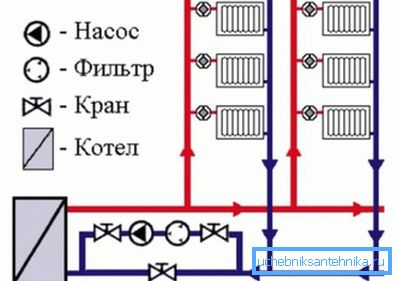

Za konstrukcijo takšne konstrukcije bodo potrebni resnejši izračuni hidravlike, izbira in namestitev obtočne črpalke, namestitev zaščite, zaprti akumulator, merilniki tlaka in varnostni ventili. Istočasno ni posebnih zahtev za nagib cevi

Bodite pozorni! Med obratovanjem cirkulacijska črpalka ne ustvari celotnega tlaka, ki je prisoten v sistemu. Bistvo je, da je vezje zaprto in voda v njej se vrti kot kolo, črpalka pa premaga le hidravlično upornost in trenje, zato porabljena energija ne vpliva na stroške ogrevanja.

Iz izračunov je postalo znano, da uporaba obtočne črpalke povečuje učinkovitost dela za 25-30%. Poleg tega je za normalno vzdrževanje večnadstropnih stavb, večkokubnih in zbirnih tokokrogov potrebna prisilna cirkulacija. To načelo uporablja skoraj vse sodobne sisteme.

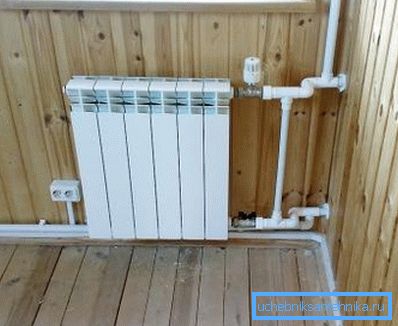

Ožičenje radiatorja

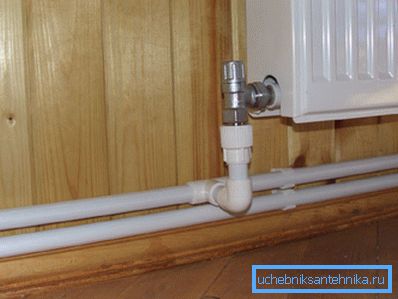

Druga pomembna razlika vodnih ogrevalnih sistemov je vrsta cevnih napeljav od kotla do radiatorjev.

Obstajajo tri glavne vrste takšne postavitve:

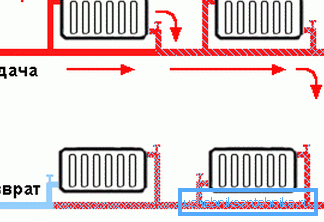

1. En design cevi. To je najbolj preprost in poceni model, kadar so baterije za ogrevanje priključene na eno cev v seriji. Voda vstopa skozi dovodno cev do prvega radiatorja, prehaja skozi to in vstopi v isto cev, od katere vstopi v naslednjo napravo, hlajenje, ko se premika;

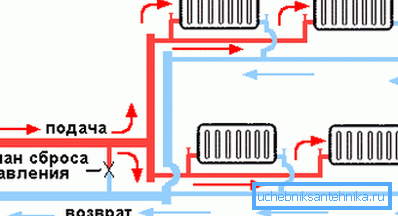

2. Dvocevni model. Bolj zapleteno, a tudi učinkovitejšo zasnovo, pri kateri so akumulatorji povezani z vhodom do dovodne cevi in ​​izhodom do vračanja, med tema cevoma pa ni nobenega drugega sporočila. Vzporedna povezava omogoča enakomerno segrevanje vseh naprav, kar povečuje delovno učinkovitost in udobje;

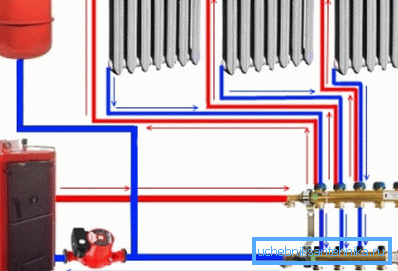

3. Povezava z zbiralnikom predpostavlja oskrbo hladilne tekočine z oskrbo distribucijskega razdelilnega razdelilnika, od kod pa cevi do vhoda vsakega radiatorja. Od izhodov se cevi vrnejo v povratno glavo, od tam pa voda vstopi v kotel. Ta pristop vam omogoča organiziranje sistemov z več kroži toplih tal in velikih hiš z veliko prostori.

Enotna oskrbovalna organizacija je primerna za majhne hiše z naravno cirkulacijo ali za posamezne prostore - poletne kuhinje, delavnice, savne itd.

Dvocevna shema velja za bolj učinkovito zaradi enakomernega segrevanja naprav, možnosti prilagajanja temperature v posameznih prostorih in natančnejšega nadzora nad avtomatizacijo. Primeren je za vse vrste stavb in se uporablja največkrat.

Ožičenje kolektorjev je najučinkovitejše in najnaprednejše, vendar je njegova cena bistveno višja zaradi večjega števila cevi, potrebe po dodatni opremi, ventilih ter s kompleksno montažo in izračunom.

Bodite pozorni! Danes je najpogostejša dvocevna in mešana ožičenja, ki se lahko kombinirajo s kolektorji toplega tla.

Zaključek

Ogrevanje vode je edino resnično učinkovit sistem toplotne oskrbe z vidika razmerja med ceno in kakovostjo. Treba je razumeti, da se sistemi opreme in organizacije nenehno izboljšujejo, primerjava modnih alternativnih sistemov s starimi vrstami ogrevanja vode pa je absurdna in neprepričljiva. Videoposnetek vam bo pomagal bolje razumeti to težavo.
