Sheme vezave radiatorjev in priključki

Na splošno povezava grelca povezuje novega igralca z igro. Radiator se prilega cevi, je opremljen z novimi čepi in regulacijskimi žerjavi - to je vse, že je v igri.

Toda glasna preprostost bo delovala šele, ko bo vse pravilno izvedeno, hladilniki v pravo smer prenesejo radiator, radiatorji pa so opremljeni z okovjem s popolnim razumevanjem težav z združljivostjo, povezave pa so zatesnjene z znanjem.

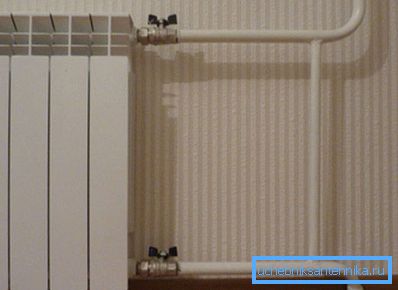

Pristojni načrt vnosa.

Preprost proces, vendar je potrebno znanje

Da bi razumeli pravilnost procesa, ga razdelimo v komponente.

Celotno navodilo je naslednje:

  • Razpoložljivi diagrami za povezavo radiatorjev - izberemo;
  • Združljivost različnih tipov baterij in pribora - preverjanje;
  • Odtočni radiatorji s cevmi - priklopna postaja.
Poznavanje sheme - rešili težavo!

Za informacije! Razen tega se bodo upoštevala splošna pravila prostorskega nameščanja radiatorja, saj zanemarjanje lahko bistveno zmanjša učinkovitost baterije.

Splošni koncepti

Kršitev enostavnih pravil za namestitev baterij lahko negira vse nadaljnje faze vezanja, kar zmanjša učinkovitost ene povezave na 25%.

Torej:

  • Razdalja od okenske police ne sme biti manjša od 10 cm;
  • Razdalja od tal do spodnjega roba radiatorja ne sme biti manjša od 12 cm;
  • Radiator ni nameščen blizu stene, najmanjša razdalja med njima mora biti 20 mm;

Za vaše podatke! Montažni komplet z vtikači vključuje držala za sekcijske baterije, za plošče pa so pritrdilni elementi vključeni z radiatorjem. Prvotno so bili oblikovani za zahtevano obdobje.

Toda želja našega moškega, da prihranimo denar in naredimo vse, je, da to naredi. Še en trik, ki vas bo opomnil na potrebo po vrzeli - grelnik s folijskim reflektorjem je pritrjen na steno pod akumulatorjem, med njimi je potreben režim in radiator.

Nedaleč, ne blizu, ni visoka, ni nizka.
  • Pazite z nišo pod baterijo. Želja po skritju grelca lahko povzroči izgubo učinkovitosti in prenos toplote. Za ljubitelje estetike je cena vprašanja lahko 10-odstotna izguba prenosa toplote v pol-odprtih nišah in 20% v zaprtih nišah.

S shemami bomo razumeli

Pomembno je, da pravilno vnesete radiator v shemo. V hišicah, v majhnih stanovanjskih stavbah lahko obstajata dve ogrevalni shemi. V stanovanjskih stavbah je praviloma ena možnost.

Tukaj so:

  1. Konstrukcija z eno cevjo;
  2. Dvocevna shema.

Z enocevnim sistemom voda iz kotla skozi celoten cikel poteka skozi kotel, skozi akumulatorje, v kotlu skozi eno cev.

Težko je reči, kakšna je začetna ideja razvojnih inženirjev te sheme, vendar ima veliko pomanjkljivosti:

  • Voda ali toplotni nosilec pod pritiskom se dovaja v zgornjo točko in samodejno odtekanje se zmanjša. Temperatura zraka v zgornjih prostorih ali nadstropjih bo višja kot v spodnjih;
  • Praktično ni regulacije procesa. S preprosto opremo lahko nastavite izračunano vrednost za hladilno sredstvo, vendar ne bo nobenega razloga za spodnja tla;
  • Nujna naloga lokalnih in celotnih riserjev povzroča veliko težav. Potrebno je odklopiti dvižnik ali hišo.
Photo optimalno postavitev ožičenja.

Za vaše podatke! Če rečemo, da proces ni urejen, se nekoliko odmaknemo od resnice, zdaj pa obstajajo kompleksni sistemi, ki omogočajo urejanje tega procesa. Vendar so zelo dragi in so namenjeni samo domovam z neodvisnim kotlom.

Dvocevni dizajn je enostavnejši in bolj zanesljiv. Hladilno sredstvo se napaja preko ene cevi, ohlajena voda gre skozi drugo.

Obstajata dve možnosti povezave:

  • Prvi - cevi, ki vodijo in odhajajo, se na eni strani usedejo;
  • Druga vodilna cev prihaja v eni smeri in izpust gre na drugo stran. Ta shema se uporablja za dolge in manjše baterije, praviloma talne vrste, za visoko kakovostno distribucijo toplote.

Pozor! Ne glede na vrsto priključkov mora biti cev s toplo vodo na vrhu, na spodnji strani pa mora biti cev s hladno vodo, imenovano tudi "vrnitev". V virih boste našli možnost vroče vode od spodaj, kot je mogoče ali alternativno.

Bilo je sprejemljivo pred približno 40 leti, ko so bili polipropilenski grelni radiatorji iz kategorije znanstvene fantastike, cevi pa so bile le kovine, potem pa so tudi izstopile iz situacije. Govorimo takoj - spodnji eyeliner vroče vode vas bo razočaral.

Radiatorji so pripravljeni

Zbiranje radiatorjev ne bo problem, vse se naredi ročno s standardi:

  • Določili bomo povezovalno shemo (vročo oskrbo z vrha, se spomnite), spodnji del pod povratnim tokom;
  • Na zgornjem vstopu, nasproti vstopu hladilne tekočine, z magnetnim ventilom postavimo zamašek, da spustimo zrak;
  • Na spodnjem izhodu, nasproti vrnitvi, namestimo slepi vijak radiatorja.

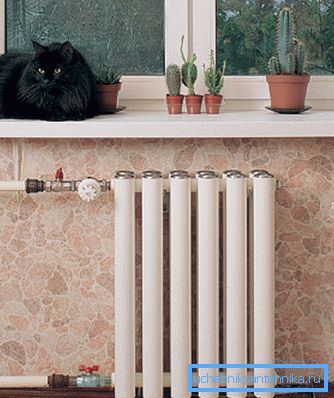

Na vhodnih in izhodnih žerjavih.

Nasvet! Vsi navojni priključki, za katere niso na voljo gumijasta tesnila, so zatesnjeni z vlečenjem in posebnimi pastami ali s posebnim trakom FUM, ki je podoben izolacijskemu traku.

Nekaj ​​besed o združljivosti

Material Lastnosti
Litoželezni Ujema vse, kar mu ustreza na nit
Jeklo Odlično se počuti z medeninom, nerjavnim jeklom, bakrom.
Aluminij Slabo dopušča baker, medenino. Pocinkanje zaznava kot nujnost

Priklop - končni proces

V postopku jermenja lahko sodelujejo tri vrste cevi:

  • Vezava litoželeznih radiatorjev s kovinskimi cevmi. Če sem iskren, je kovina + litoželeza včerajšnja sprememba. Izbrali smo litoželezne akumulatorje zaradi svoje zanesljivosti, podaljšanega zadrževanja temperature, prosimo, uporabite, cevi pa lahko zamenjamo za polipropilen;
  • Vezava radiatorjev ogrevanja s kovinskimi plastičnimi cevmi. Dovolj zanesljive možnosti. Ima kovinski plašč, vam omogoča, da obiščete katerokoli težko dosegljivo mesto, ne da bi zamenjali povezavo. Popolnoma ponavlja kakršno koli ukrivljenost stene.
  • Najbolj zanimiva je cevovodna shema grelnih radiatorjev s polipropilenom. Z vsemi prednostmi, podobnimi kovinskim plastičnim cevovodom, so polipropilenske spojine veliko bolj zanesljive. Torej, v tem primeru spajkanje uporabljamo s pomočjo posebnih spajkalnih likalnikov za takšne cevi.

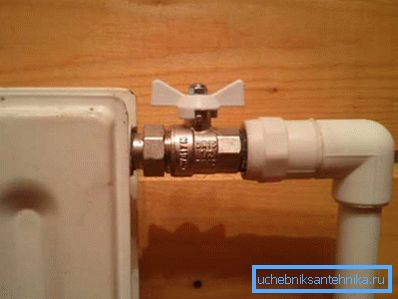

Polipropilen - cev in spajkanje - monolit.

Nasvet! Polipropilenske konstrukcije se nastavijo počasneje od kovinske plastike, vendar pa dobite garancijo na cevi, priključkih in spajkanju. V primeru kovinske plastike razlike v temperaturi omogočajo različne razširitve kovine in plastike, kar lahko vodi do puščanja in v najbolj neprimernem trenutku.

Na koncu

Pravila povezovanja radiatorja so preprosta: glavna stvar je vedeti, kje se povežete, video v tem članku pa vam pove, katere pripomočke potrebujete in kateri ključ.
